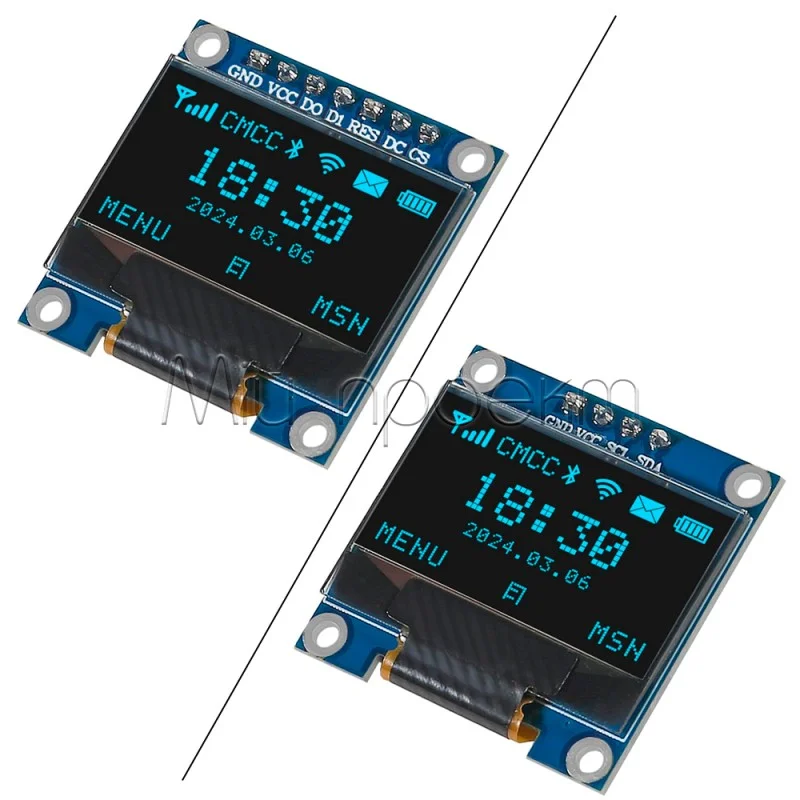

0.96-дюймовий OLED-дисплей (7Pin) (4Pin)

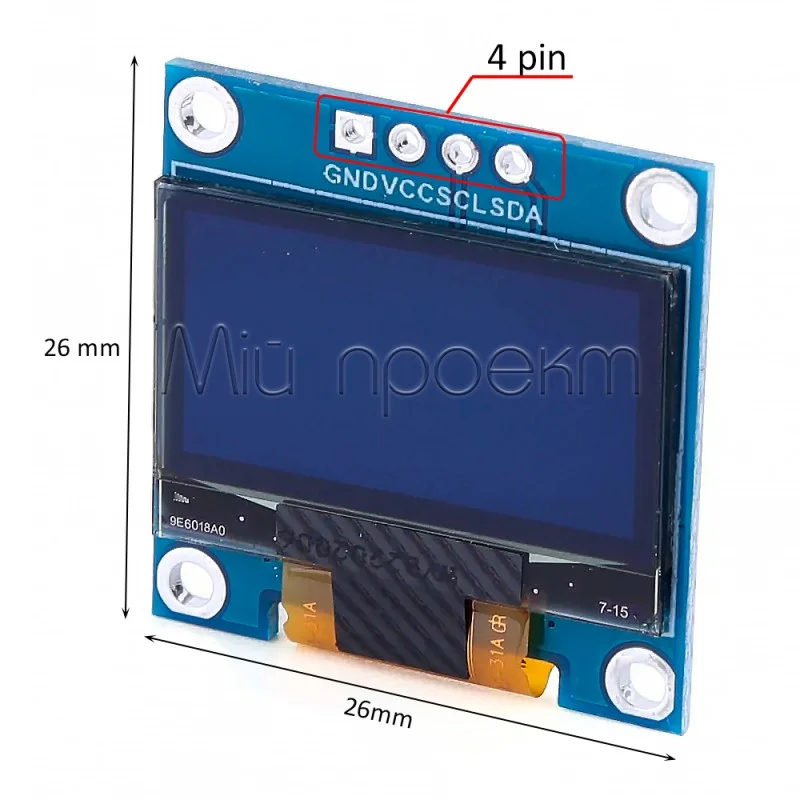

Як підключити OLED SSD1306 по I2C (4 піни) і швидко запустити?

Найпростіший варіант підключення: 4 дроти, мінімум шансів помилитися, максимум шансів побачити демо з першого запуску.

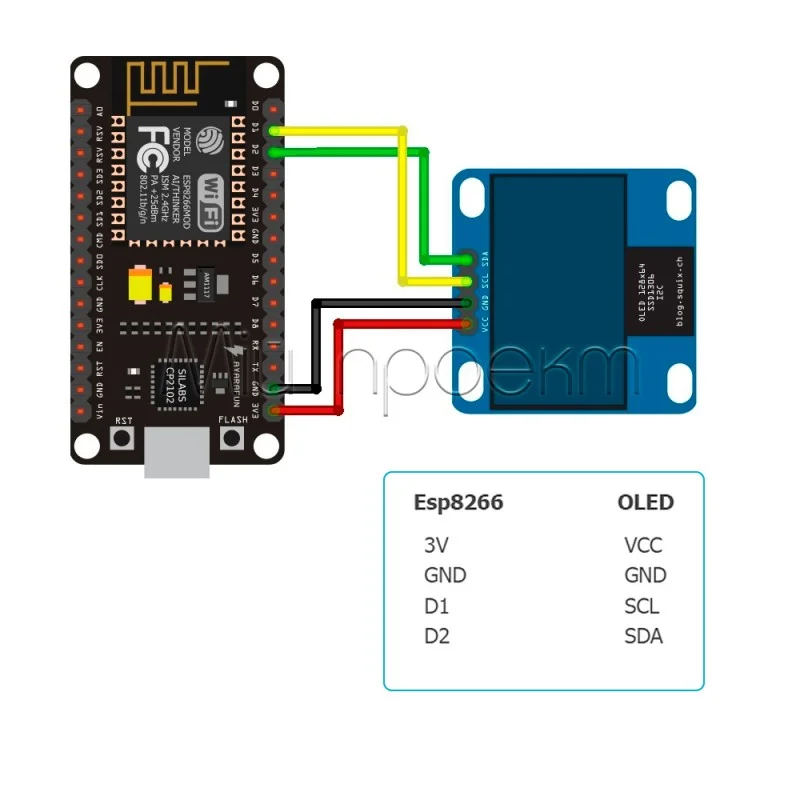

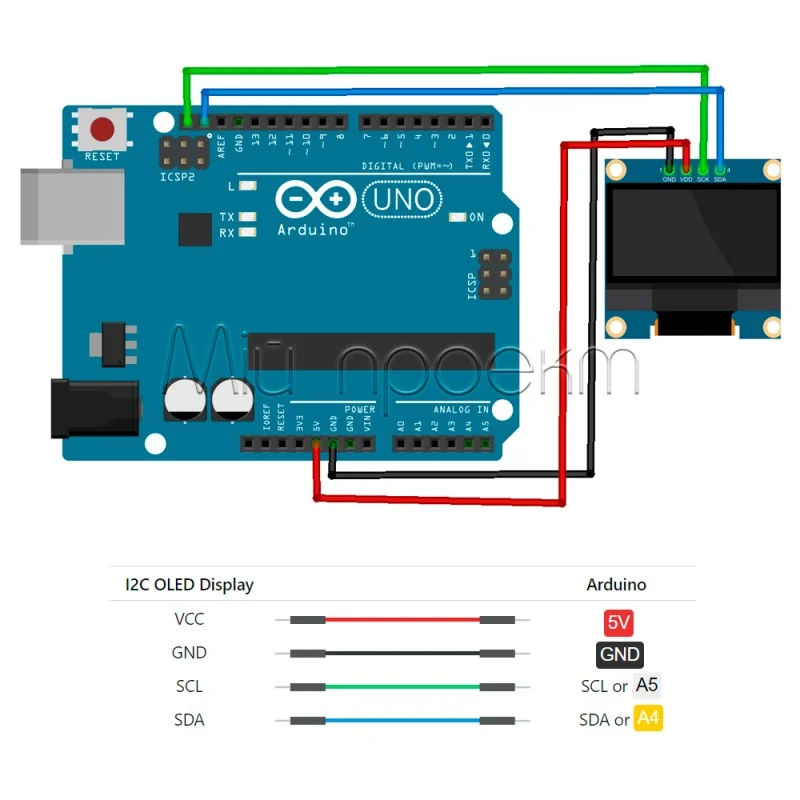

Підключення I2C: шпаргалка для популярних плат

OLED VCC

→ 5V (Arduino Uno/Nano) або 3.3V (ESP32/3.3V-плати)

OLED GND

→ GND

OLED SCL

→ SCL (Uno/Nano: A5; Mega: 21; ESP32 часто: GPIO22)

OLED SDA

→ SDA (Uno/Nano: A4; Mega: 20; ESP32 часто: GPIO21)

1. Зберіть підключення (4 дроти) Підключіть VCC, GND, SCL, SDA згідно вашої плати. Якщо на платі є окремі піни SDA/SCL — використовуйте їх.
2. Встановіть бібліотеки В Arduino IDE відкрийте Скетч → Підключити бібліотеку → Керування бібліотеками і встановіть Adafruit SSD1306. Потрібна Adafruit GFX підтягнеться автоматично.
3. Відкрийте I2C-приклад 128×64 Меню: Файл → Приклади → Adafruit SSD1306 → ssd1306_128x64_i2c (назва може трохи відрізнятися в залежності від версії бібліотеки).

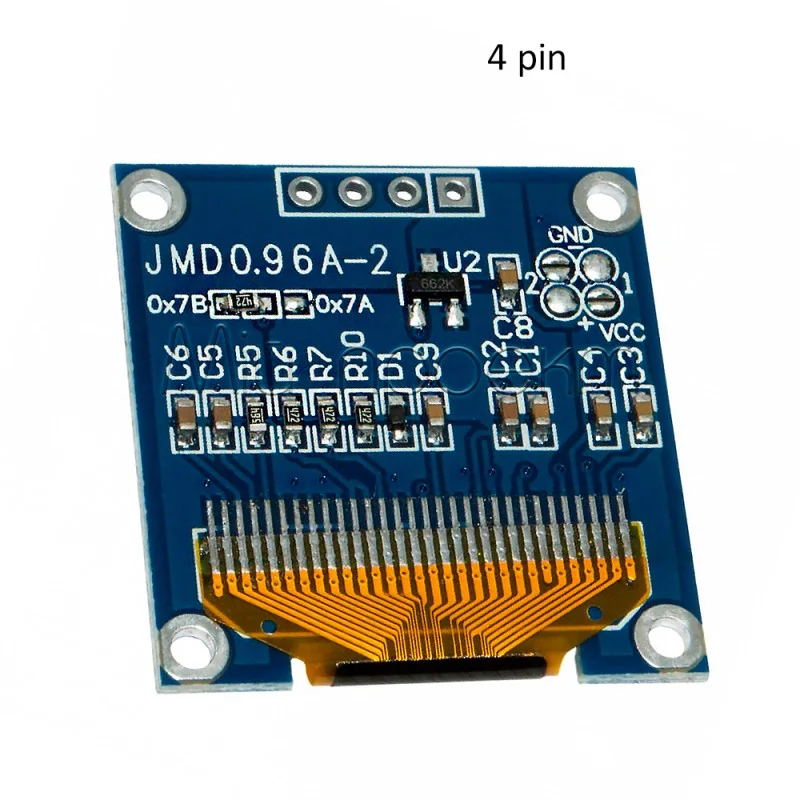

4. Звірте I2C-адресу Типові адреси: 0x3C або 0x3D. Якщо дисплей не реагує — змініть адресу в коді на альтернативну.
5. Залийте скетч Натисніть Upload. У разі успіху дисплей покаже демо-графіку/текст.

flowchart LR
  MCU["Arduino / ESP32"] -->|"VCC (3.3V/5V)"| VCC["OLED VCC"]
  MCU -->|"GND"| GND["OLED GND"]
  MCU -->|"SCL"| SCL["OLED SCL"]
  MCU -->|"SDA"| SDA["OLED SDA"]

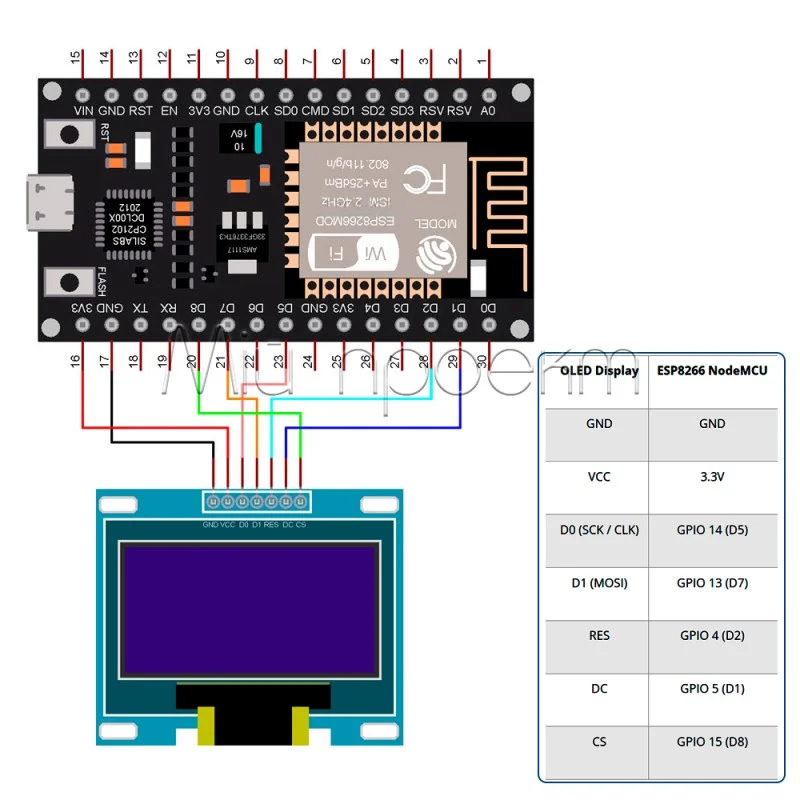

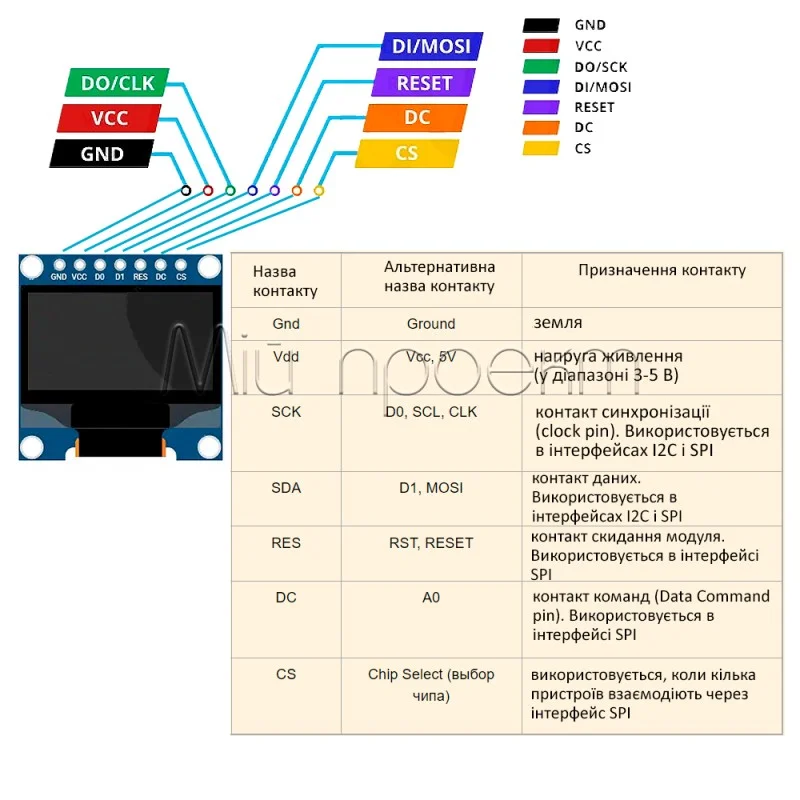

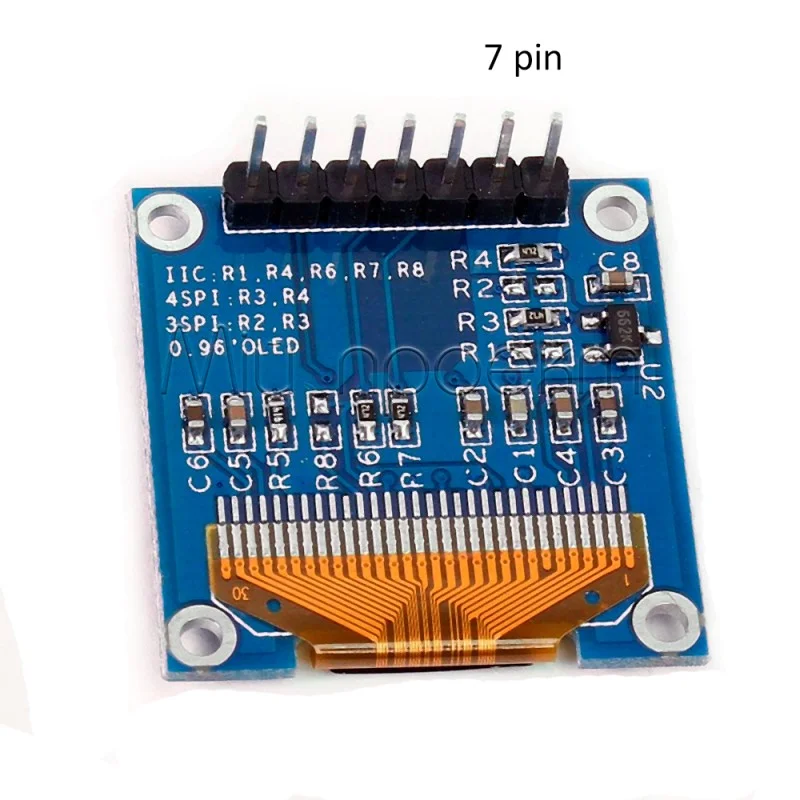

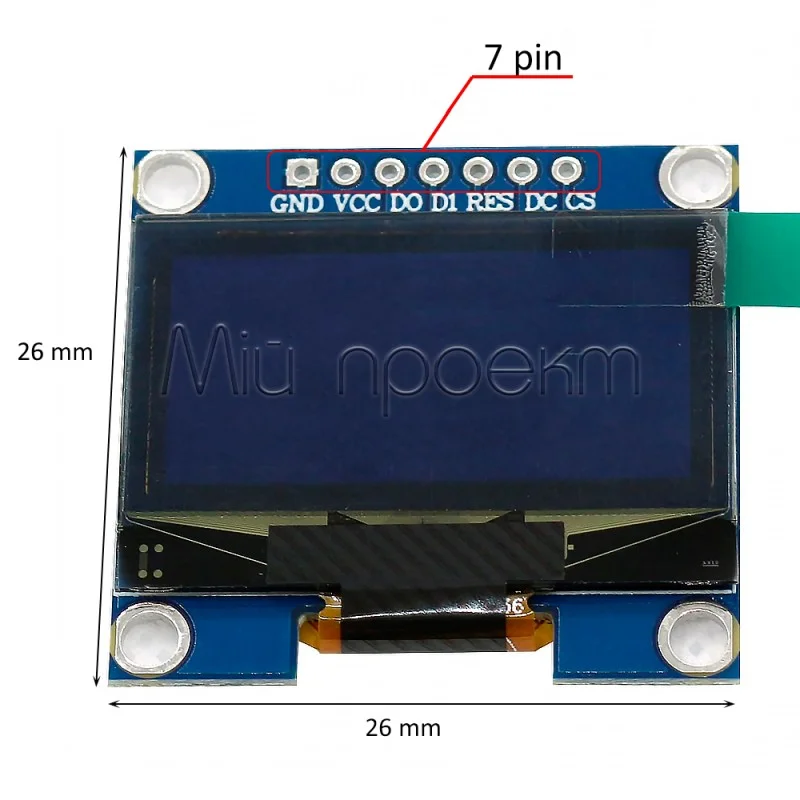

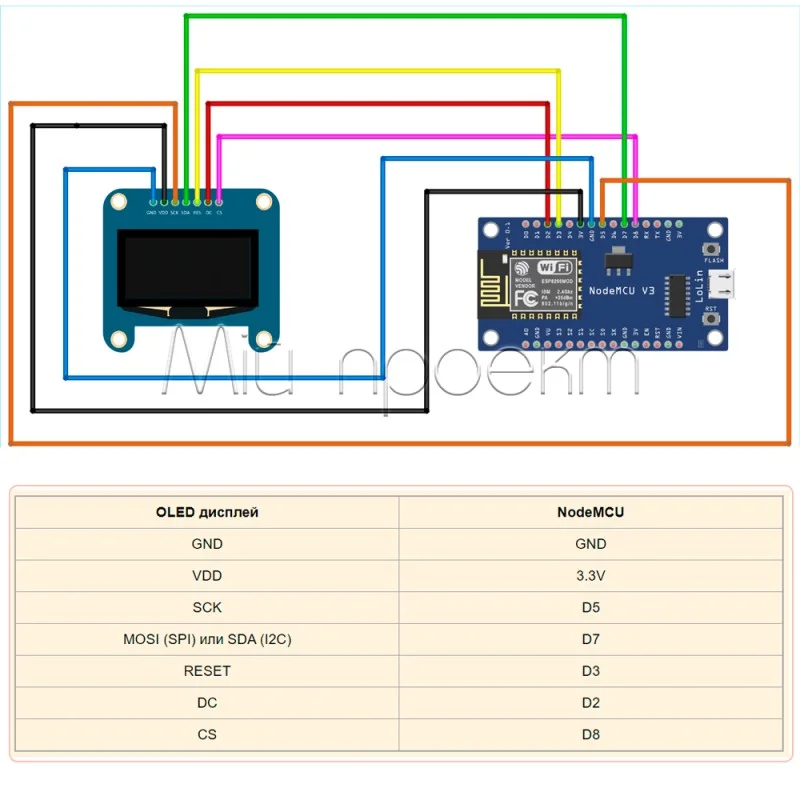

Як підключити OLED SSD1306 по SPI (7 пінів) і запустити приклад?

SPI-підключення потребує більше сигналів, зате дозволяє швидше оновлювати зображення (корисно для анімацій і динамічної графіки).

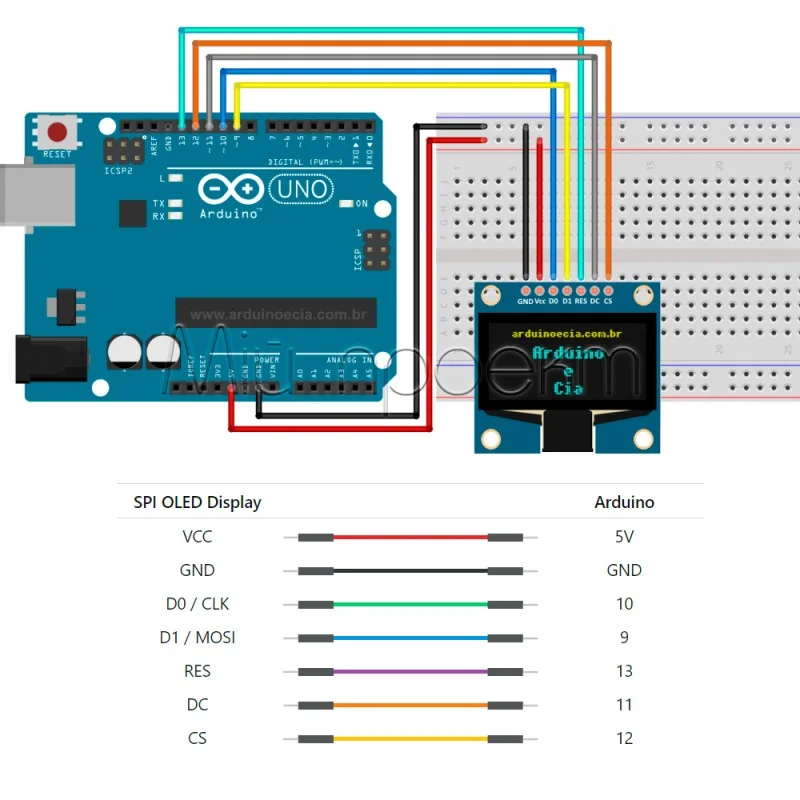

Типове підключення SPI на Arduino Uno/Nano

OLED VCC

→ 5V

OLED GND

→ GND

OLED SCK / D0

→ D13 (SCK)

OLED MOSI / D1

→ D11 (MOSI)

OLED CS

→ D10 (або будь-який вільний цифровий)

OLED DC

→ D9 (або будь-який вільний цифровий)

OLED RST

→ D8 (або до RESET Arduino)

1. Підключіть живлення і сигнальні лінії З’єднайте VCC, GND, SCK, MOSI, CS, DC, RST згідно схеми.
2. Встановіть бібліотеки Встановіть Adafruit SSD1306 та Adafruit GFX через менеджер бібліотек Arduino IDE.
3. Відкрийте SPI-приклад 128×64 Меню: Файл → Приклади → Adafruit SSD1306 → ssd1306_128x64_spi (назва може трохи відрізнятися).
4. Звірте піни CS/DC/RST у коді Переконайтеся, що номери пінів у прикладі збігаються з вашими підключеннями. Якщо ви використовували інші піни — змініть їх у скетчі.
5. Залийте скетч Натисніть Upload. У разі успіху з’явиться демо-графіка.

flowchart LR
  MCU["Arduino Uno/Nano"] -->|"5V"| VCC["OLED VCC"]
  MCU -->|"GND"| GND["OLED GND"]
  MCU -->|"D13 (SCK)"| SCK["OLED SCK / D0"]
  MCU -->|"D11 (MOSI)"| MOSI["OLED MOSI / D1"]
  MCU -->|"D10 (CS)"| CS["OLED CS"]
  MCU -->|"D9 (DC)"| DC["OLED DC"]
  MCU -->|"D8 (RST)"| RST["OLED RST"]

I2C чи SPI: що обрати для вашого проєкту?

Коротке порівняння для практичного вибору.

Чому OLED не працює: швидкий чек-лист помилок

1. Немає живлення або переплутана полярність Перевірте напругу між VCC і GND, та правильність підключення.
2. I2C: переплутані SDA/SCL Якщо I2C-сканер не знаходить пристроїв — почніть з цих двох проводів.
3. I2C: неправильна адреса Спробуйте 0x3C ↔ 0x3D або перевірте адресy сканером.
4. SPI: не збігаються CS/DC/RST між підключенням і кодом Звірте номери пінів у прикладі та ваші дроти.
5. Невідповідний режим (I2C-скетч для SPI-модуля або навпаки) Переконайтеся, що вибрали приклад під ваш інтерфейс.

Правила безпечної роботи з OLED

1. Живлення тільки в межах норми Подавайте 3.3V або 5V згідно вашої платформи. Не підключайте модуль до «випадкових» ліній, якщо не впевнені в напрузі.
2. Обережний монтаж Дисплей крихкий: не тисніть на скло, фіксуйте модуль за краї плати.
3. Уникайте статичної картинки надовго Для постійної роботи передбачайте гасіння/перемальовку, щоб зменшити ризик вигорання.
