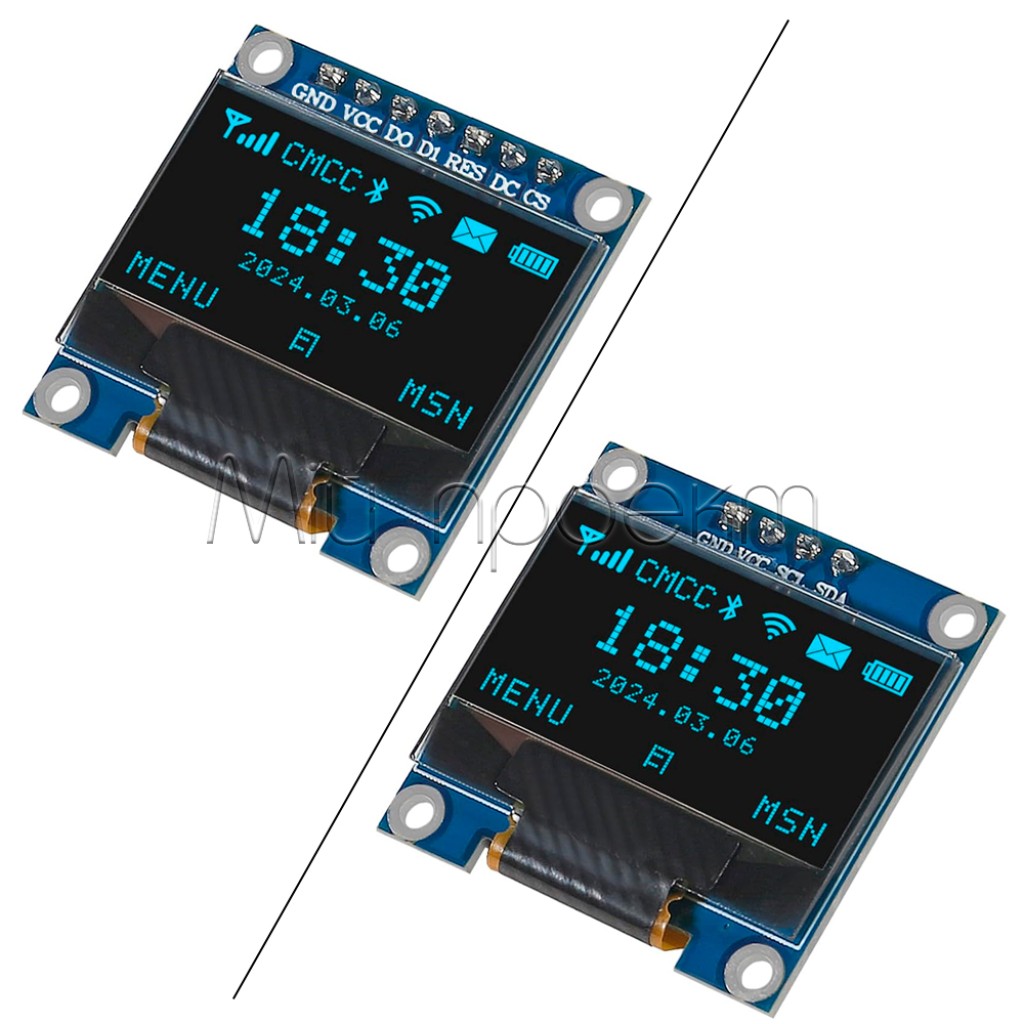

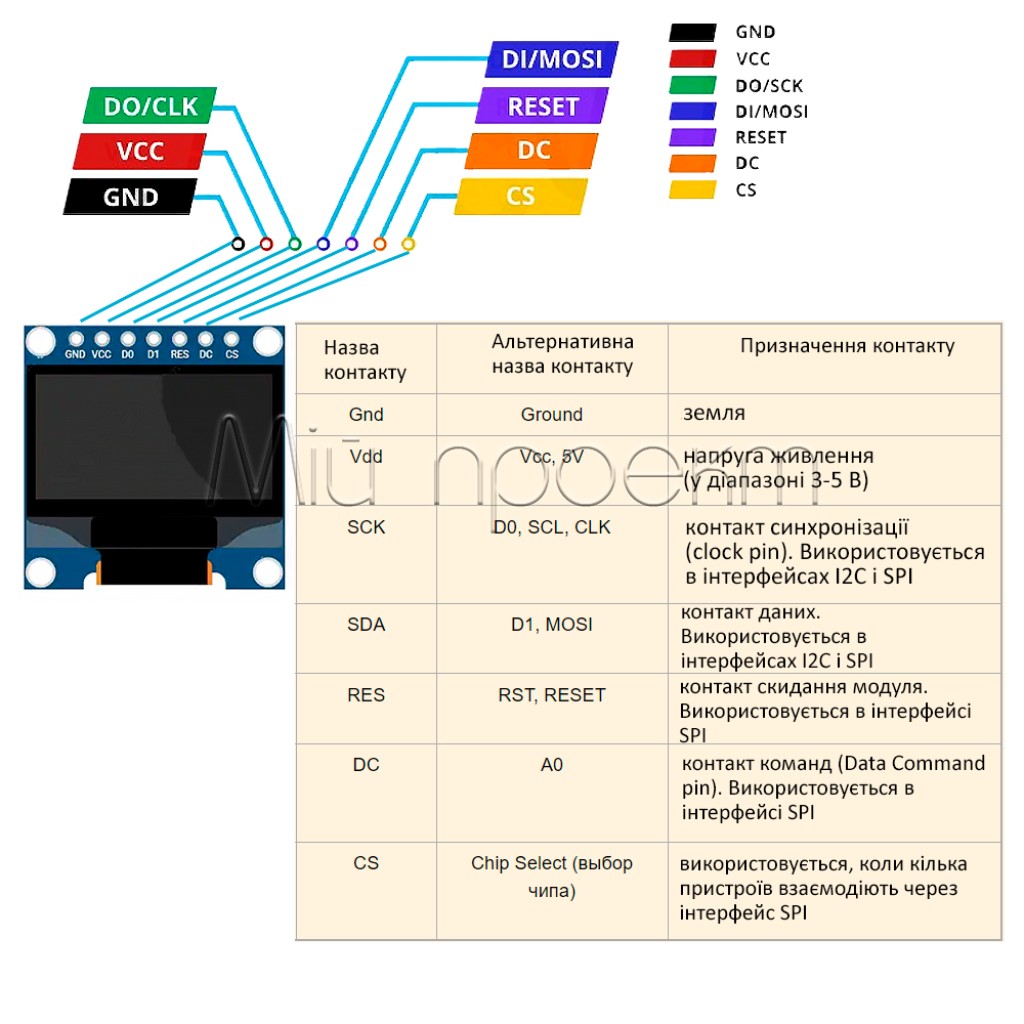

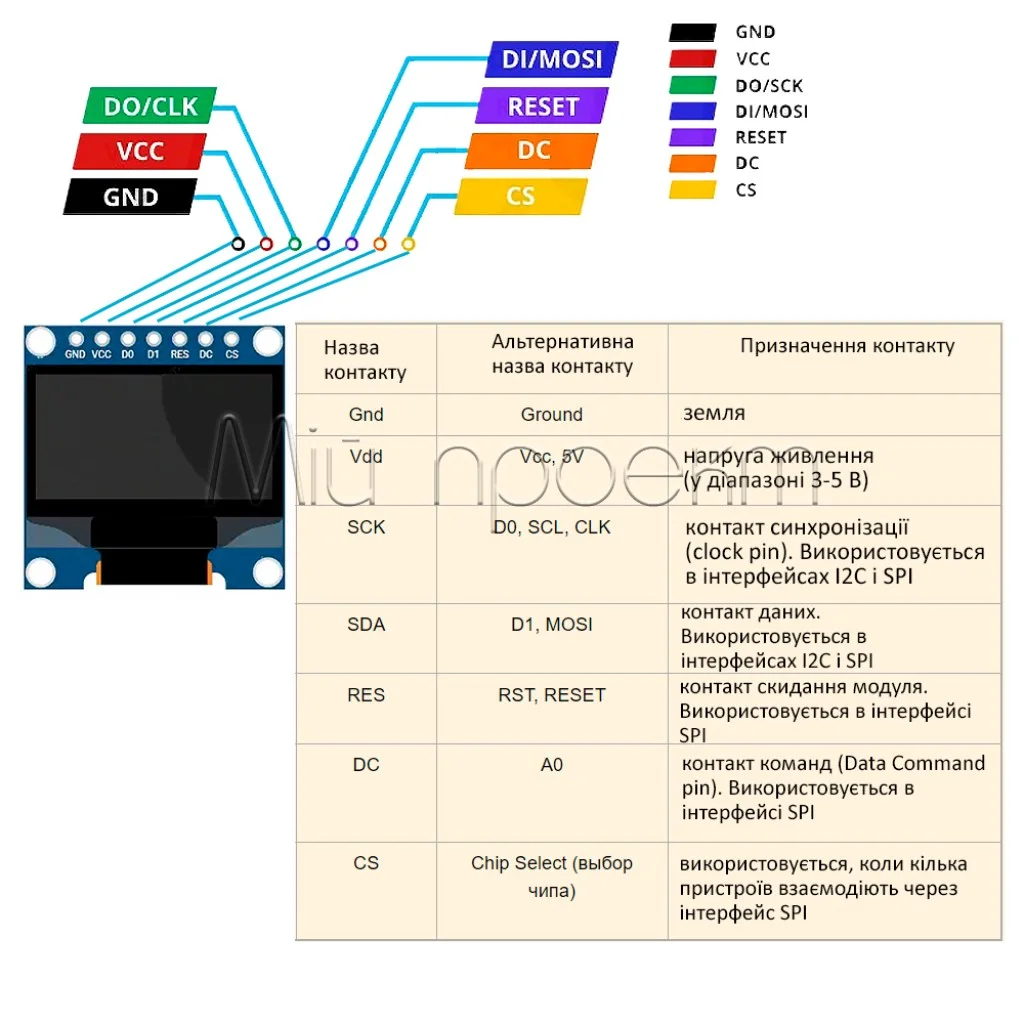

0.96-дюймовый OLED-дисплей (7Pin) (4Pin)

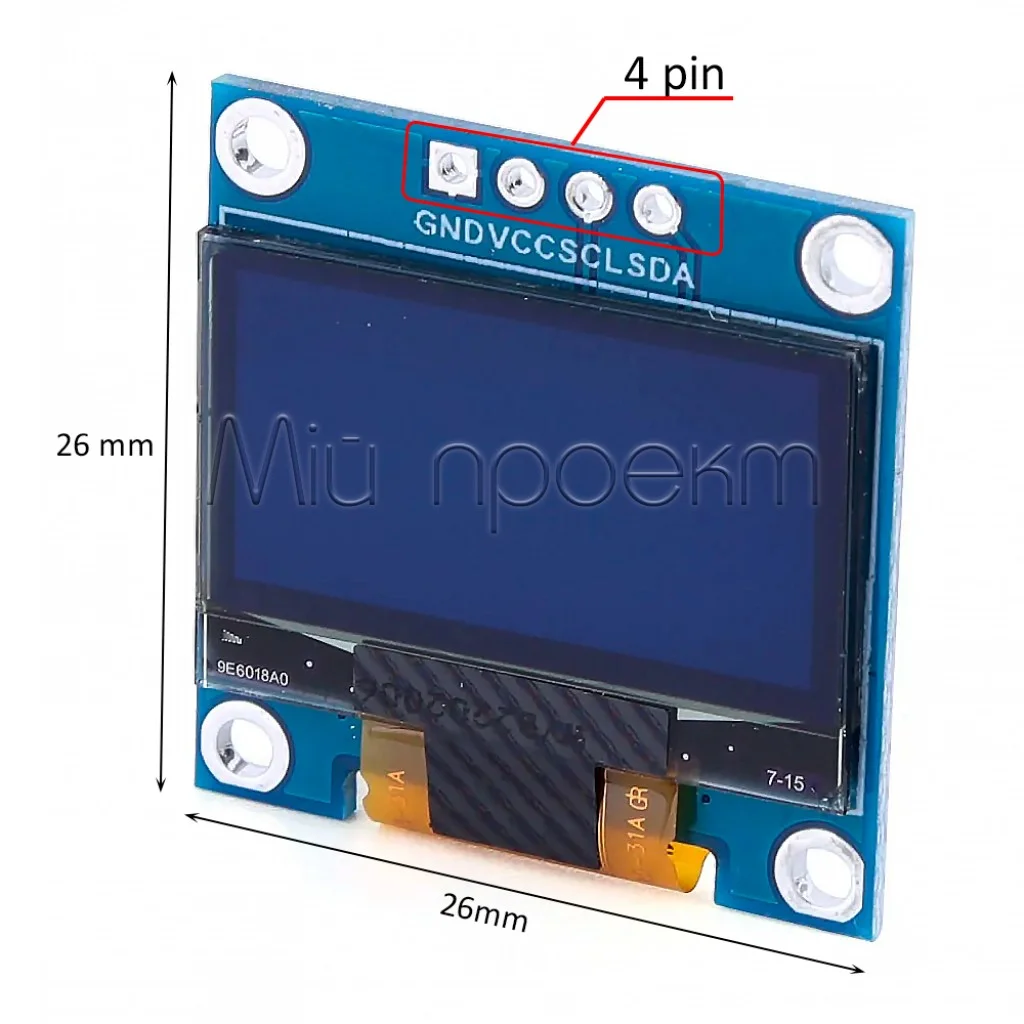

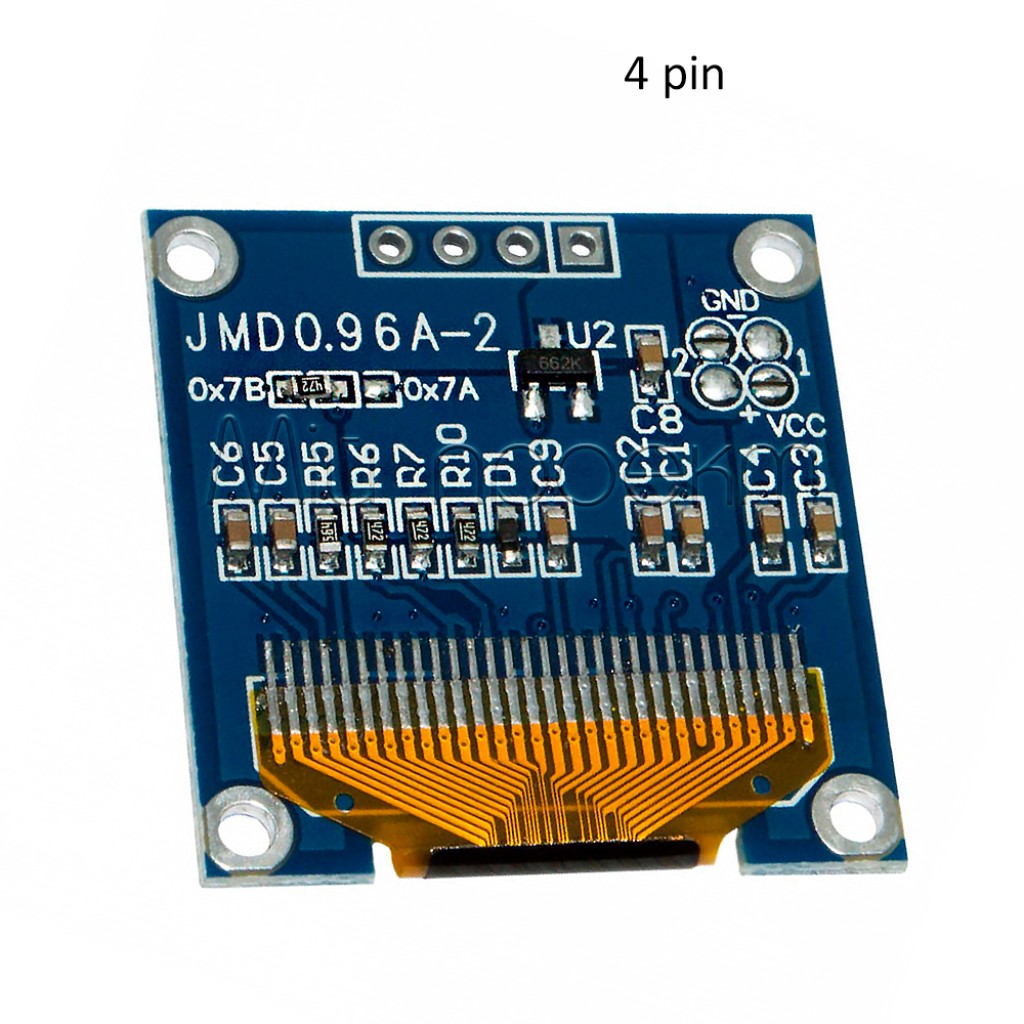

Как подключить OLED SSD1306 по I2C (4 пина) и быстро запустить?

Простейший вариант подключения: 4 провода, минимум шансов ошибиться, максимум шансов увидеть демо с первого запуска.

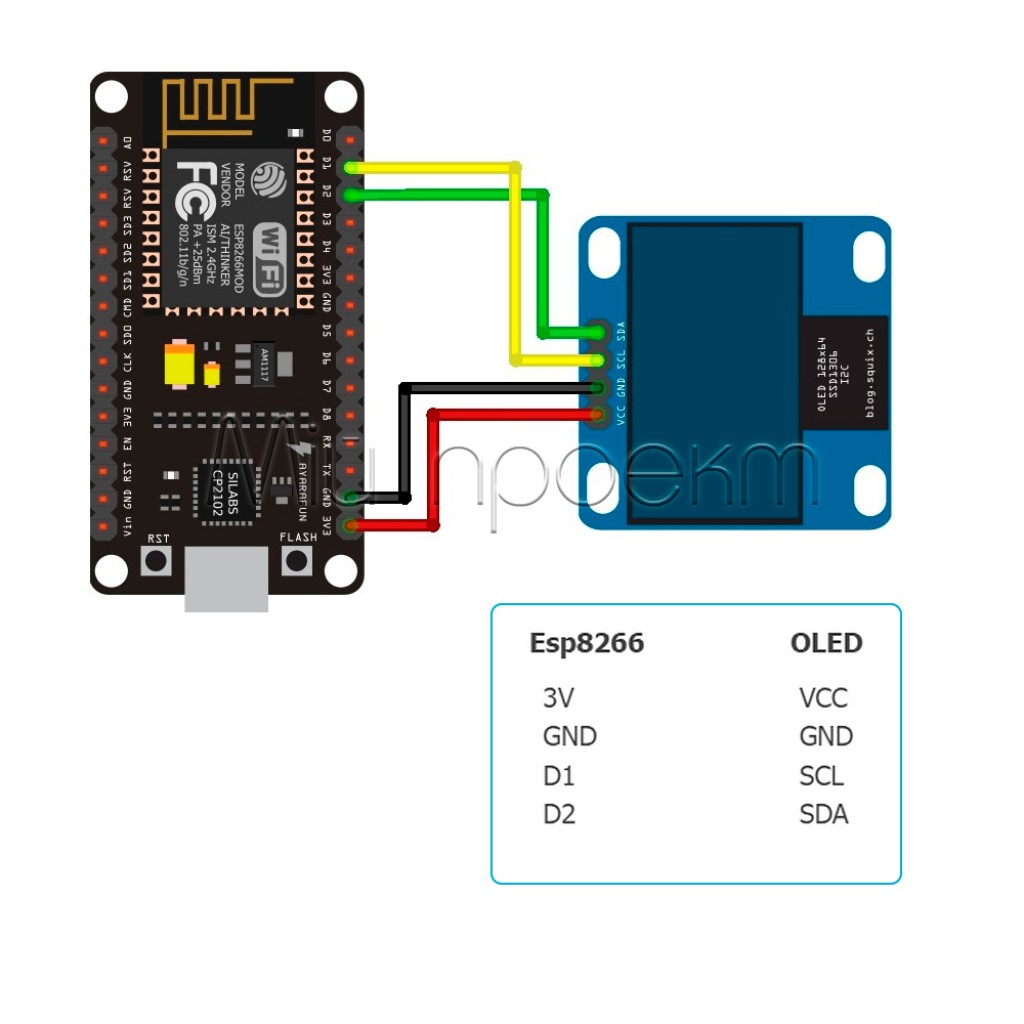

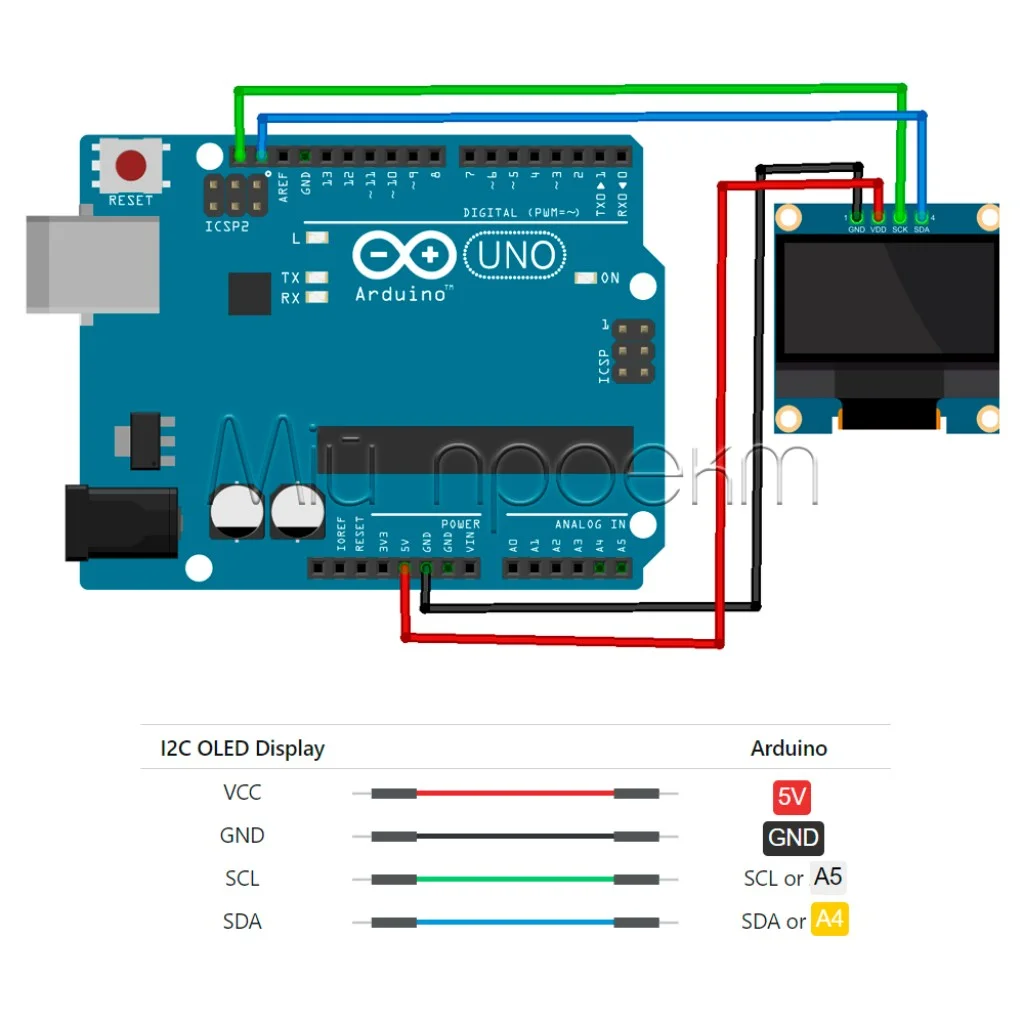

Подключение I2C: шпаргалка для популярных плат

OLED VCC

→ 5V (Arduino Uno/Nano) или 3.3V (ESP32/3.3V-платы)

OLED GND

→ GND

OLED SCL

→ SCL (Uno/Nano: A5; Mega: 21; ESP32 часто: GPIO22)

OLED SDA

→ SDA (Uno/Nano: A4; Mega: 20; ESP32 часто: GPIO21)

1. Соберите подключение (4 провода) Подключите VCC, GND, SCL, SDA согласно вашей плате. Если на плате есть отдельные пины SDA/SCL — используйте их.
2. Установите библиотеки В Arduino IDE откройте Скетч → Подключить библиотеку → Управление библиотеками и установите Adafruit SSD1306. Необходимая Adafruit GFX подтянется автоматически.
3. Откройте I2C-пример 128×64 Меню: Файл → Примеры → Adafruit SSD1306 → ssd1306_128x64_i2c (название может немного отличаться в зависимости от версии библиотеки).
4. Сверьте I2C-адрес Типичные адреса: 0x3C или 0x3D. Если дисплей не реагирует — измените адрес в коде на альтернативный.
5. Загрузите скетч Нажмите Upload. В случае успеха дисплей покажет демо-графику/текст.

flowchart LR
  MCU\["Arduino / ESP32"\] -->|"VCC (3.3V/5V)"| VCC\["OLED VCC"\]
  MCU -->|"GND"| GND\["OLED GND"\]
  MCU -->|"SCL"| SCL\["OLED SCL"\]
  MCU -->|"SDA"| SDA\["OLED SDA"\]

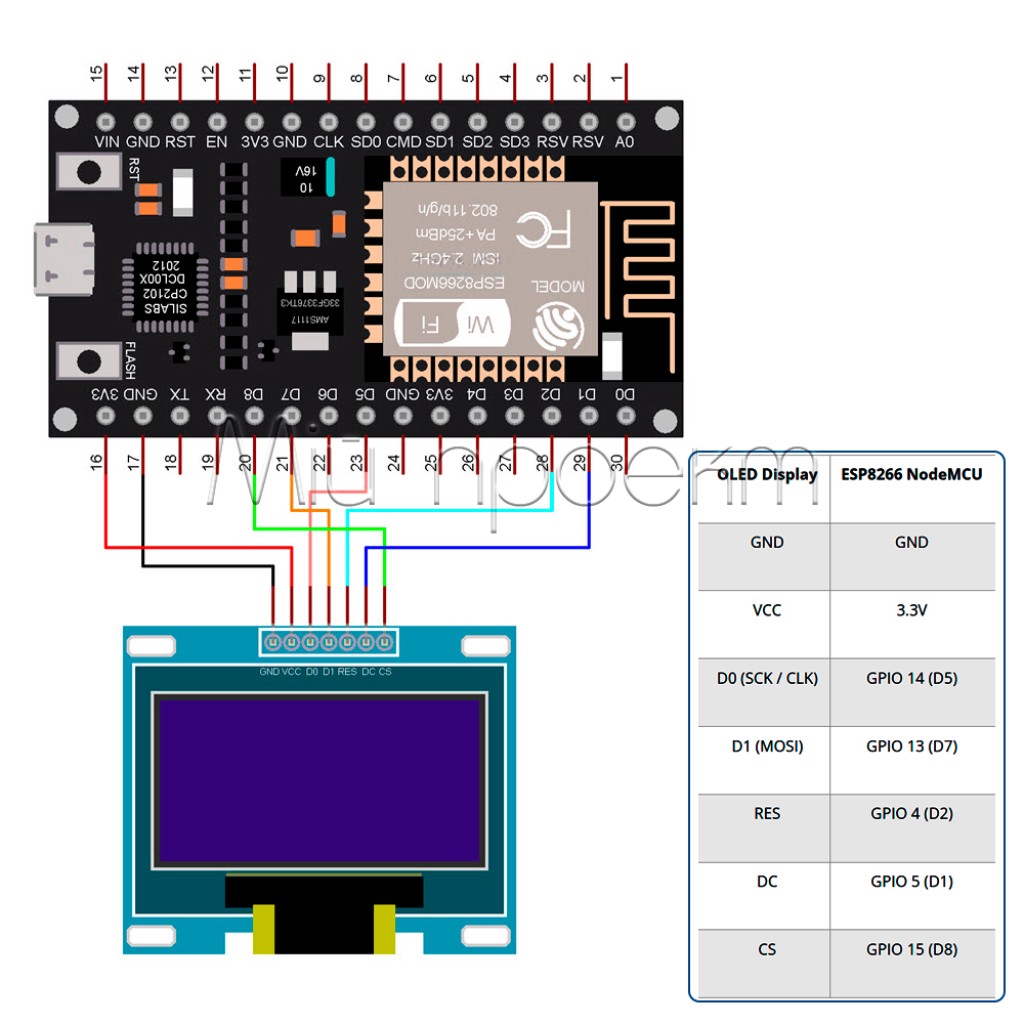

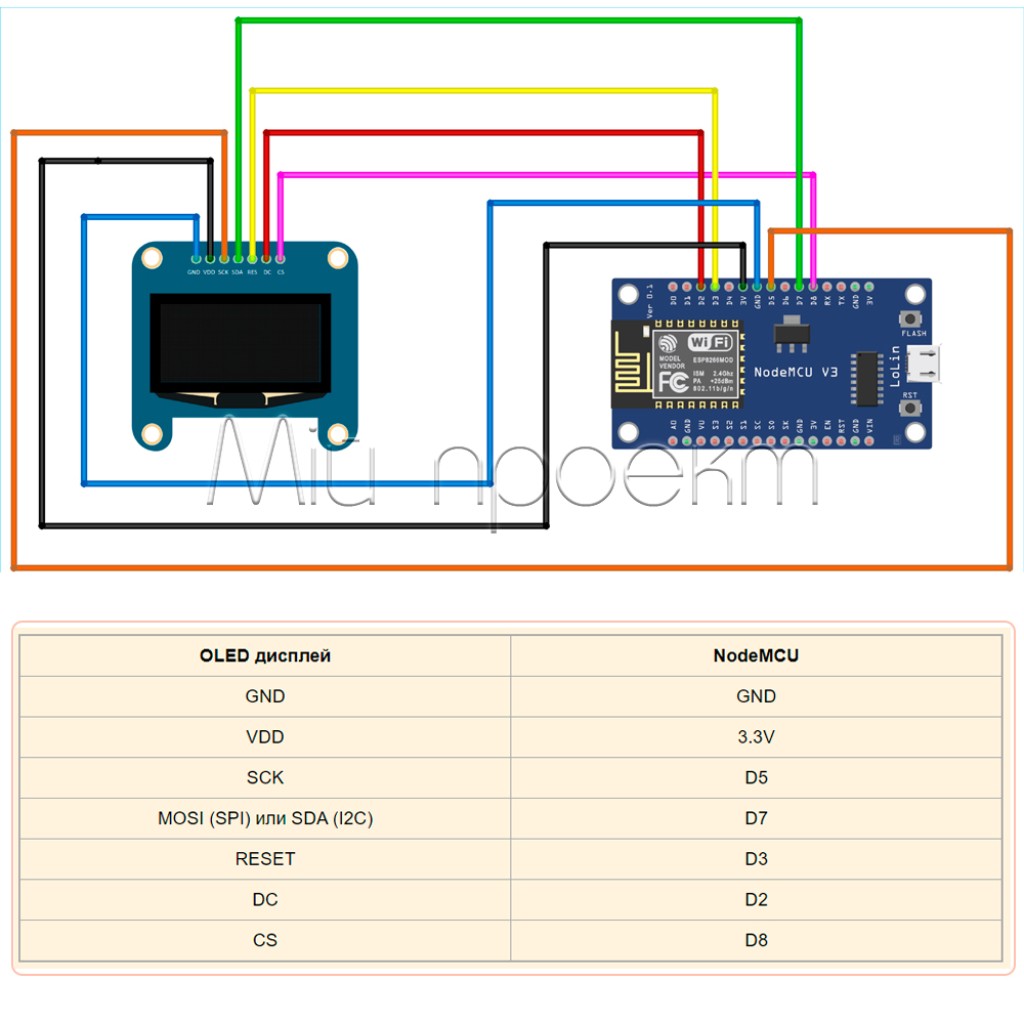

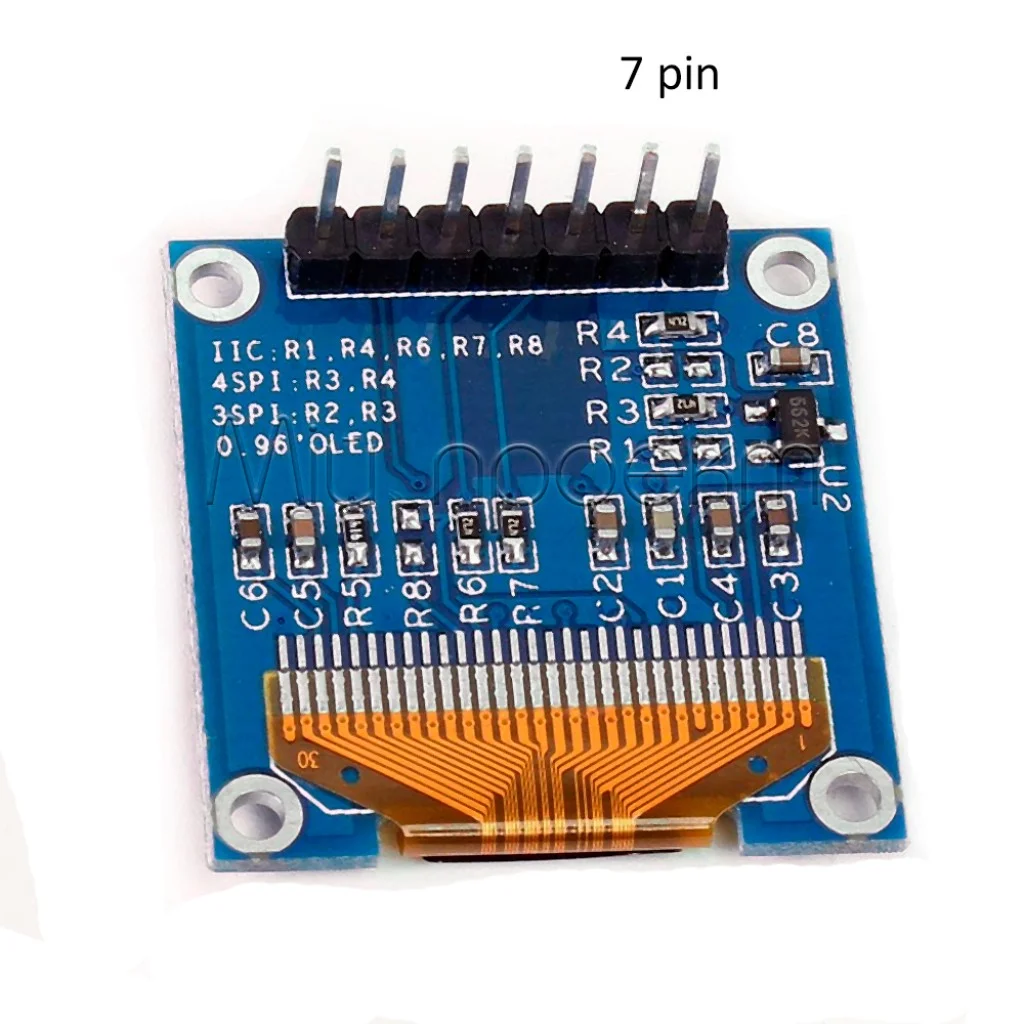

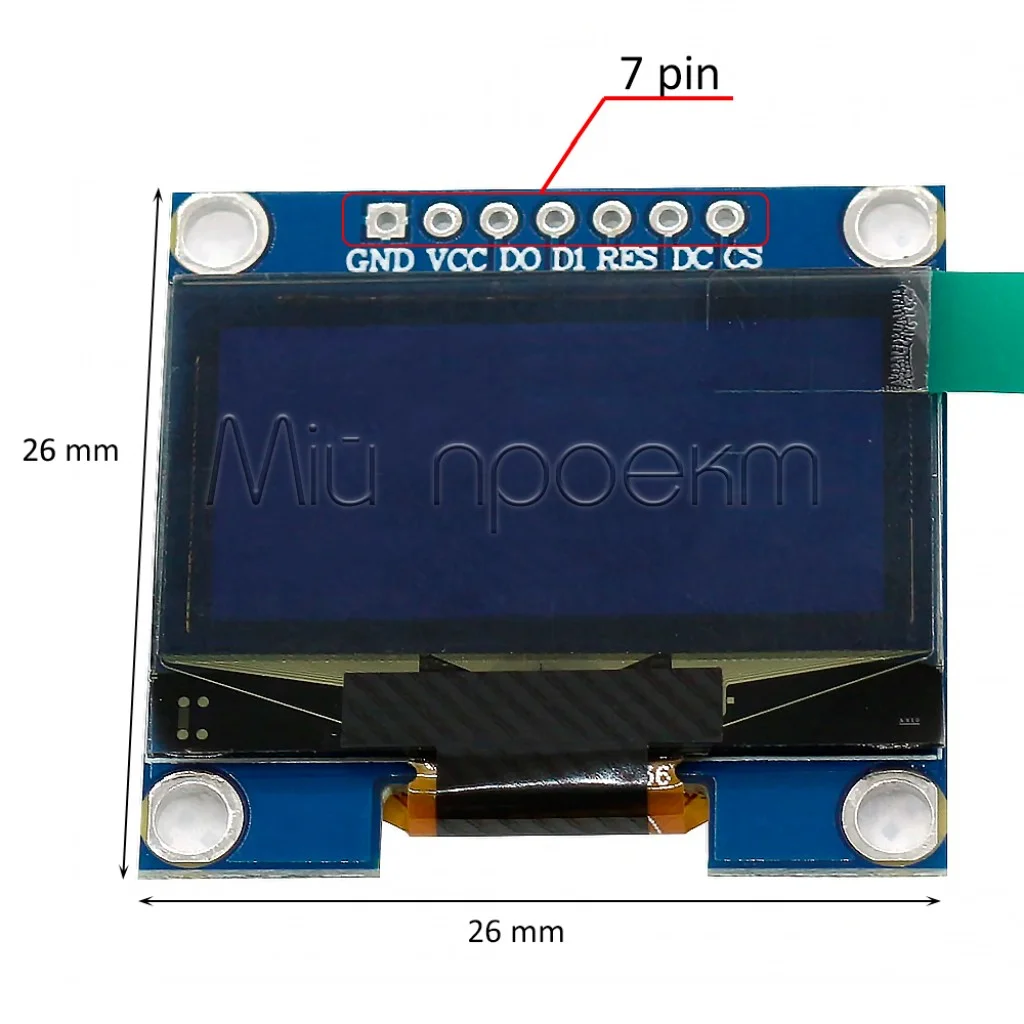

Как подключить OLED SSD1306 по SPI (7 пинов) и запустить пример?

SPI-подключение требует больше сигналов, зато позволяет быстрее обновлять изображение (полезно для анимаций и динамической графики).

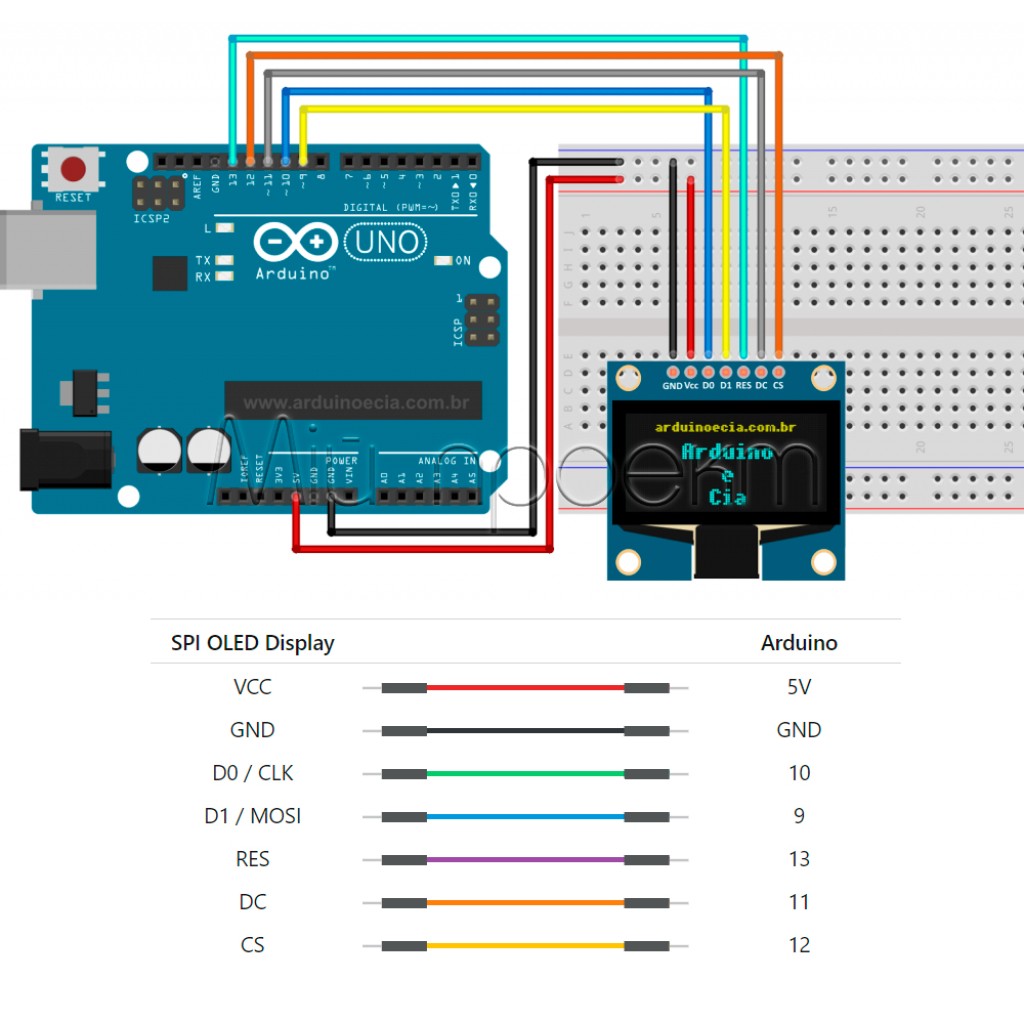

Типичное подключение SPI на Arduino Uno/Nano

OLED VCC

→ 5V

OLED GND

→ GND

OLED SCK / D0

→ D13 (SCK)

OLED MOSI / D1

→ D11 (MOSI)

OLED CS

→ D10 (или любой свободный цифровой)

OLED DC

→ D9 (или любой свободный цифровой)

OLED RST

→ D8 (или к RESET Arduino)

1. Подключите питание и сигнальные линии Соедините VCC, GND, SCK, MOSI, CS, DC, RST согласно схеме.
2. Установите библиотеки Установите Adafruit SSD1306 и Adafruit GFX через менеджер библиотек Arduino IDE.
3. Откройте SPI-пример 128×64 Меню: Файл → Примеры → Adafruit SSD1306 → ssd1306_128x64_spi (название может немного отличаться).
4. Сверьте пины CS/DC/RST в коде Убедитесь, что номера пинов в примере совпадают с вашими подключениями. Если вы использовали другие пины — измените их в скетче.
5. Загрузите скетч Нажмите Upload. В случае успеха появится демо-графика.

flowchart LR
  MCU\["Arduino Uno/Nano"\] -->|"5V"| VCC\["OLED VCC"\]
  MCU -->|"GND"| GND\["OLED GND"\]
  MCU -->|"D13 (SCK)"| SCK\["OLED SCK / D0"\]
  MCU -->|"D11 (MOSI)"| MOSI\["OLED MOSI / D1"\]
  MCU -->|"D10 (CS)"| CS\["OLED CS"\]
  MCU -->|"D9 (DC)"| DC\["OLED DC"\]
  MCU -->|"D8 (RST)"| RST\["OLED RST"\]

I2C или SPI: что выбрать для вашего проекта?

Краткое сравнение для практического выбора.

Почему OLED не работает: быстрый чек-лист ошибок

1. Нет питания или перепутана полярность Проверьте напряжение между VCC и GND, а также правильность подключения.
2. I2C: перепутаны SDA/SCL Если I2C-сканер не находит устройств — начните с этих двух проводов.
3. I2C: неправильный адрес Попробуйте 0x3C ↔ 0x3D или проверьте адрес сканером.
4. SPI: не совпадают CS/DC/RST между подключением и кодом Сверьте номера пинов в примере и ваши провода.
5. Несоответствующий режим (I2C-скетч для SPI-модуля или наоборот) Убедитесь, что выбрали пример под ваш интерфейс.

Правила безопасной работы с OLED

1. Питание только в пределах нормы Подавайте 3.3V или 5V согласно вашей платформе. Не подключайте модуль к «случайным» линиям, если не уверены в напряжении.
2. Аккуратный монтаж Дисплей хрупкий: не давите на стекло, фиксируйте модуль за края платы.
3. Избегайте статической картинки надолго Для постоянной работы предусматривайте гашение/перерисовку, чтобы уменьшить риск выгорания.
