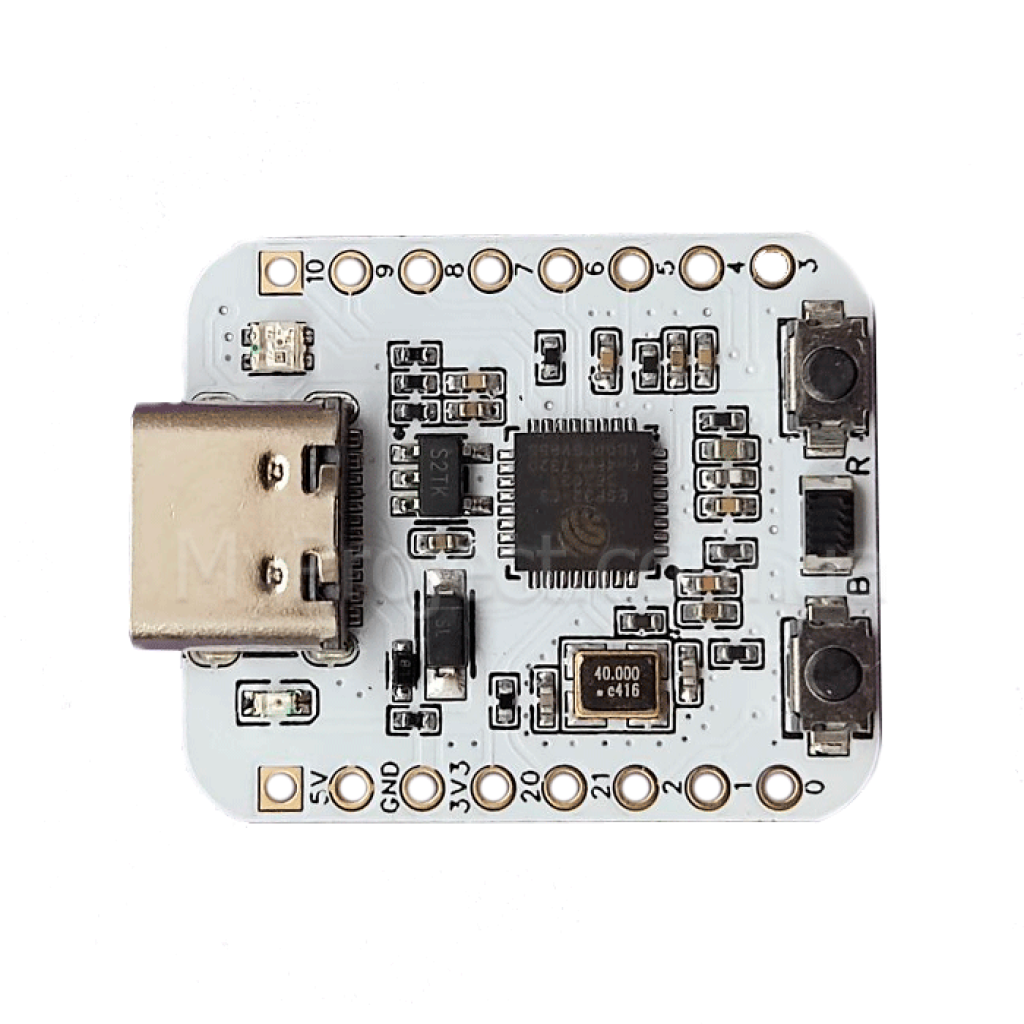

Кратко об ESP32-C3 Mini
ESP32-C3 Mini — компактная плата разработки с Wi‑Fi 2,4 ГГц, Bluetooth 5 LE, USB Type‑C и 4 МБ флеш-памяти. Она подходит для беспроводных датчиков, узлов умного дома, учебных макетов и небольших IoT-устройств.
Ключевые характеристики
- Микроконтроллер
- ESP32-C3, 32-битный одноядерный RISC‑V
- Тактовая частота
- до 160 МГц [1]
- Флеш-память
- 4 МБ
- Wi‑Fi
- 2,4 ГГц, IEEE 802.11b/g/n; физическая скорость до 150 Мбит/с [1]
- Bluetooth
- Bluetooth 5 LE [1]
- GPIO/PWM
- 11 выведенных контактов
- АЦП
- пять 12-битных каналов
- Интерфейсы
- два UART, один SPI, один I²C, один I²S
- Разъём
- USB Type‑C
- Входное питание
- 3,3–6 В на предназначенный для этого вход питания; не на GPIO
- Потребляемый ток
- до 325 мА
- Антенна
- встроенная керамическая
- RGB-светодиод
- один WS2812, GPIO8
- Размеры
- 25 × 22 мм
- Рабочая температура
- от −20 до +60 °C
Подробное описание и особенности
Беспроводной контроллер для компактных устройств
ESP32-C3 сочетает одноядерный процессор RISC‑V, Wi‑Fi и Bluetooth Low Energy в одном микроконтроллере.[1] Wi‑Fi можно использовать для передачи показаний в локальную сеть, веб-интерфейс или для обмена с сервером, а Bluetooth LE — для настройки и локальной связи со смартфоном либо другим BLE-устройством.
Значение 150 Мбит/с характеризует максимальную скорость физического уровня Wi‑Fi, а не гарантированную скорость прикладной программы. Реальный обмен зависит от прошивки, протокола, антенны, помех, расстояния и конфигурации сети.
Периферия и управление

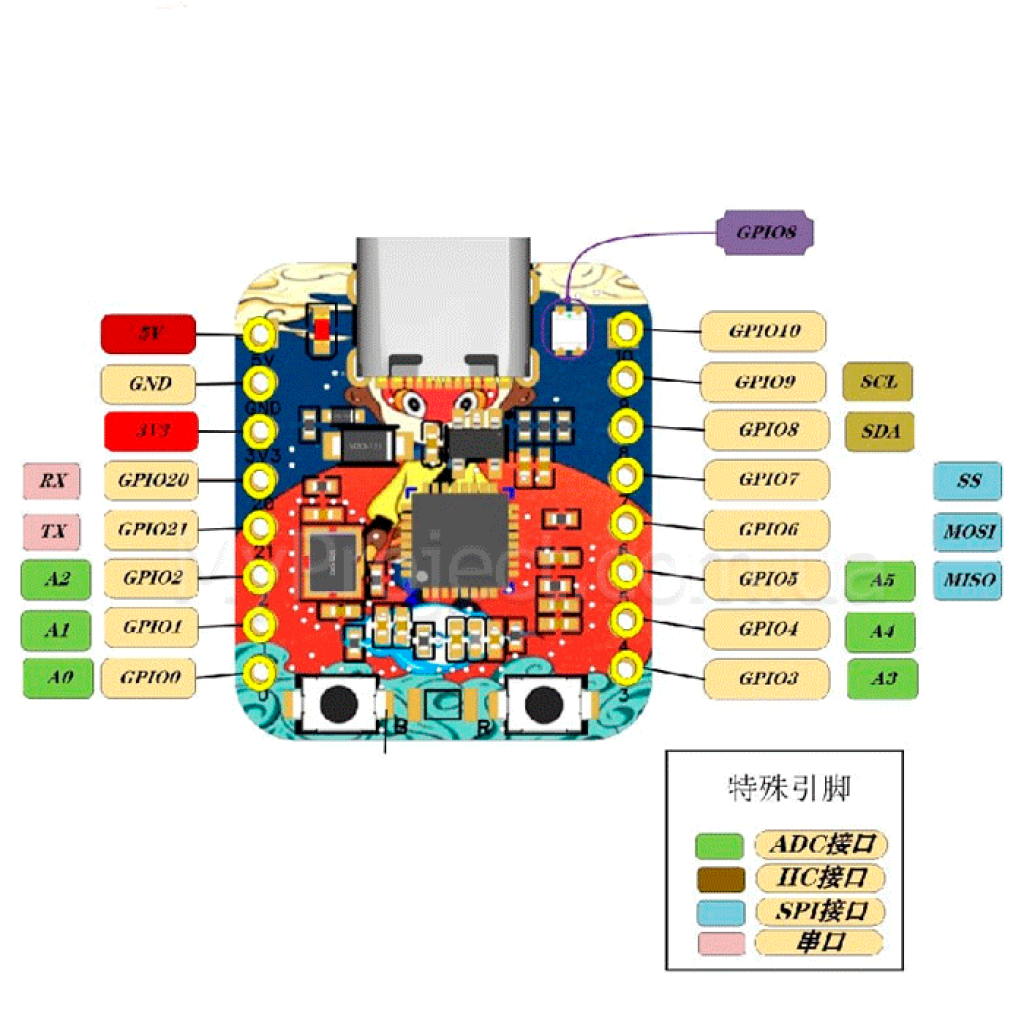

Одиннадцать выведенных GPIO можно распределять между цифровыми входами и выходами, PWM и аппаратными интерфейсами. Пять каналов 12-битного АЦП позволяют считывать аналоговые сигналы в пределах допустимого для ESP32-C3 напряжения. Назначение конкретных GPIO необходимо сверять с распиновкой платы, поскольку часть контактов выполняет загрузочные или встроенные функции.
Встроенный адресный RGB-светодиод WS2812 подключён к GPIO8. Его можно использовать для индикации состояния сети, ошибок или режима устройства, но при подключении внешней периферии необходимо учитывать, что GPIO8 уже занят.
Питание и программирование
USB Type‑C используется для питания и программирования. Для загрузки прошивки необходим USB-кабель с поддержкой передачи данных: зарядный кабель без линий данных может питать плату, но компьютер не обнаружит программный порт.
Внешнее напряжение 3,3–6 В подавайте только на предназначенный для этого вход питания, соблюдая полярность. Сигнальные контакты работают с логикой 3,3 В; уровень 5 В на GPIO может повредить микроконтроллер.[1] Для стабильной работы при активном радиоканале внешний источник должен иметь запас по току; для питания ESP32-C3 рекомендуется источник как минимум на 500 мА.[2]
Монтаж в макете

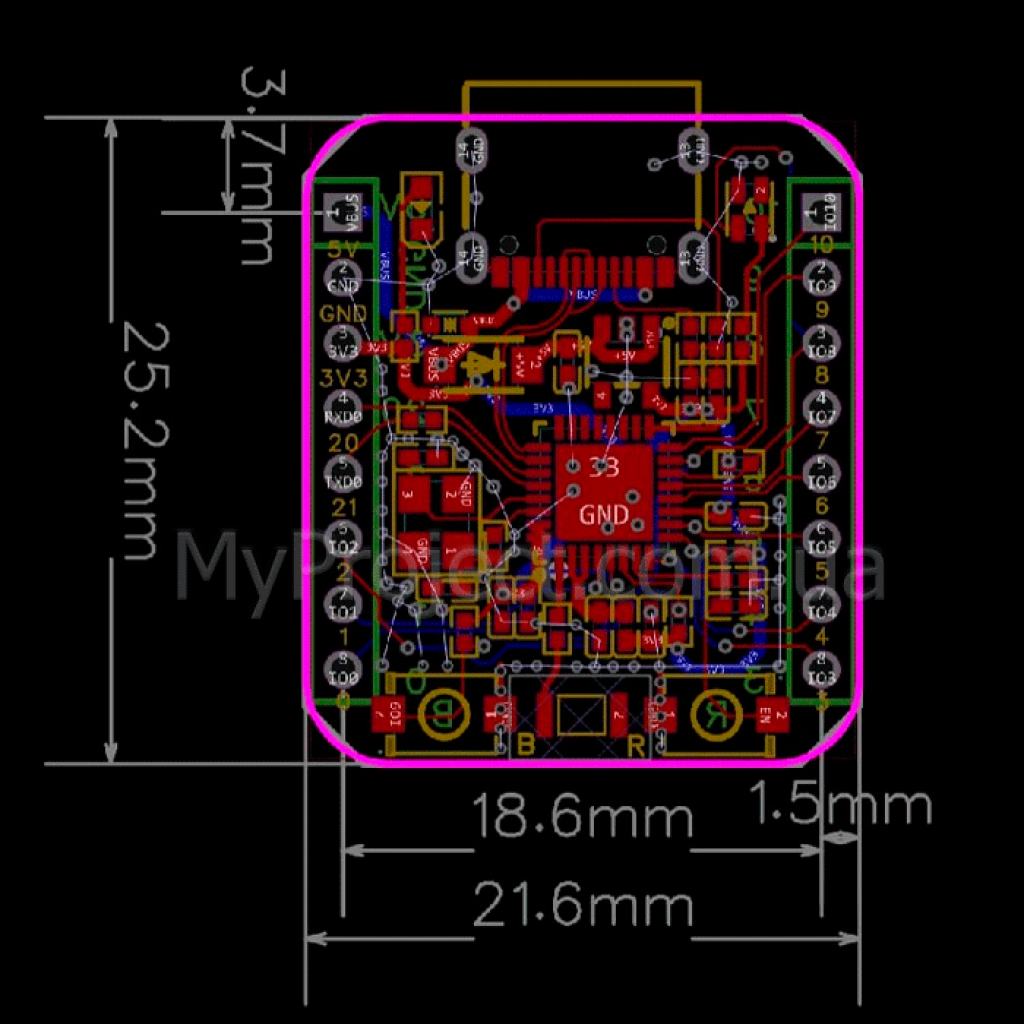

Размеры платы составляют 25 × 22 мм. Перед непосредственной установкой в беспаечную макетную плату необходимо проверить расстояние между рядами контактов и доступ к соседним отверстиям. Если геометрия не совпадает, контроллер размещают отдельно и подключают к макету перемычками.
Подойдёт / не подойдёт
Подойдёт
- для датчиков с Wi‑Fi или Bluetooth LE и компактных IoT-узлов;
- для локальной веб-панели, передачи телеметрии и уведомлений;
- для обучения работе с ESP32-C3, Arduino IDE или ESP-IDF;
- для периферии 3,3 В с I²C, SPI, UART, I²S или аналоговым выходом;
- для устройств, в которых плата размером 25 × 22 мм помещается вместе с разъёмами и проводами.
Не подойдёт
- для прямого подключения сигналов 5 В без преобразователя логических уровней;
- для непосредственного управления двигателем, реле, мощной LED-лентой или другой нагрузкой от GPIO;
- для сетей Wi‑Fi 5 ГГц или Bluetooth Classic;
- если требуется гарантированная прикладная скорость 150 Мбит/с;
- для непосредственной установки в конкретную breadboard без проверки механической совместимости.
Примеры применения
Беспроводной датчик
Плата может считывать данные датчика через I²C, SPI или аналоговый вход и передавать значения по сети Wi‑Fi. Для автономного устройства необходимо отдельно рассчитать питание всей схемы и режим работы радиоканала.
Сетевой индикатор
ESP32-C3 Mini может получать данные из локальной сети и отображать состояние с помощью встроенного WS2812 или внешнего дисплея.
Локальная настройка по BLE
Bluetooth LE можно использовать для передачи параметров конфигурации со смартфона без подключения устройства к внешней сети Wi‑Fi.
Учебный макет
Плата подходит для изучения цифровых входов и выходов, PWM, АЦП и обмена данными с периферией. Начинать удобнее с простого теста последовательного порта или встроенного RGB-светодиода.
Подключение и первый запуск
Проверьте питание и распиновку

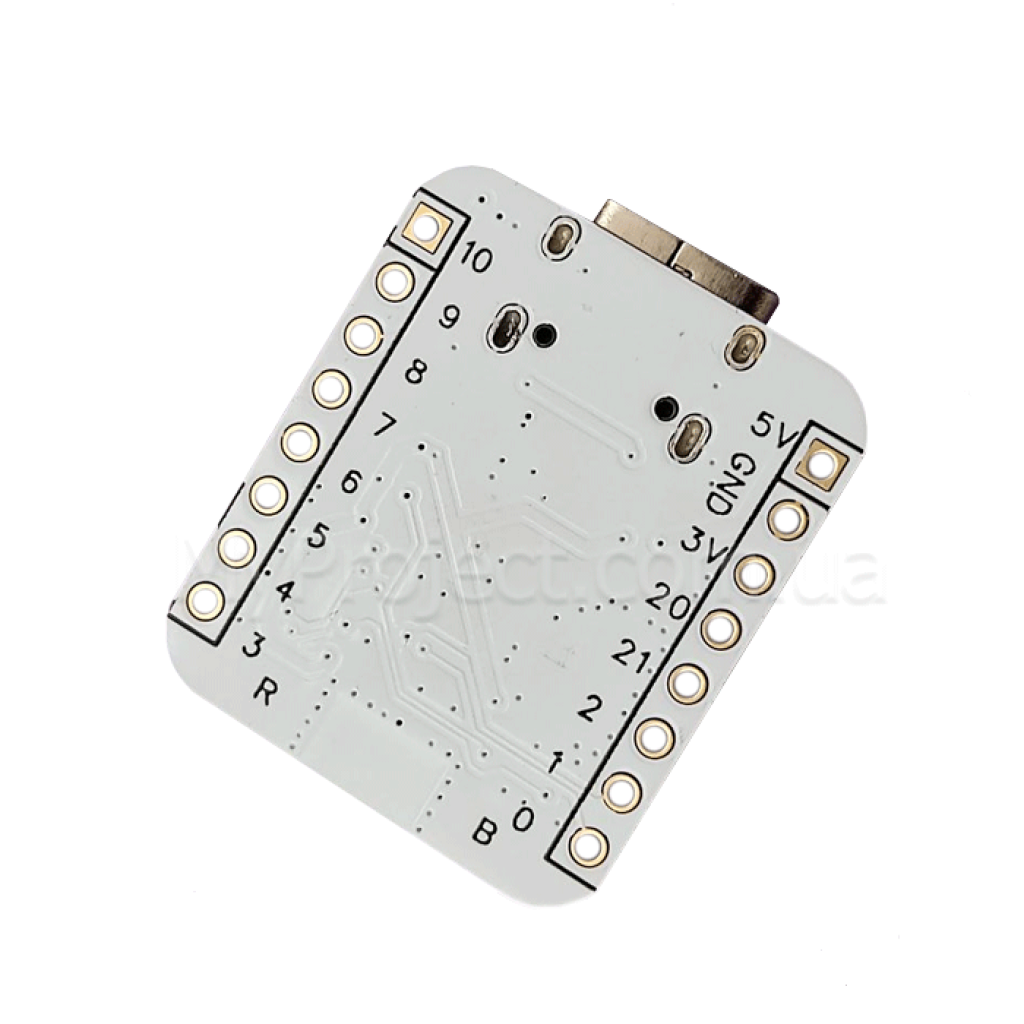

Перед монтажом найдите GND, вход питания и нужные GPIO по надписям на плате. Не переносите порядок контактов со схемы другой версии ESP32-C3 Mini или SuperMini.
Подключите USB-кабель для передачи данных
Соедините USB Type‑C с компьютером и проверьте появление программного порта. Если плата получает питание, но порт отсутствует, сначала проверьте кабель с гарантированной поддержкой передачи данных.
Настройте среду
Установите актуальную поддержку ESP32 от Espressif и выберите совместимый профиль ESP32-C3.[3] Перед загрузкой проверьте выбранный порт и параметры флеш-памяти.
Загрузите простой тест
Начните с короткой программы для последовательного порта или RGB-светодиода на GPIO8. Если автоматическая загрузка не начинается, воспользуйтесь кнопками BOOT и RESET в соответствии с их маркировкой и режимом загрузки выбранной среды.
Добавьте периферию
Подключайте модули при выключенном питании. Проверьте общую землю, допустимое напряжение, логический уровень и занятость GPIO, а уже затем добавляйте библиотеку и основную программу.
Совместимые товары и аксессуары
- Для индикации можно выбрать OLED 0,91″ 128 × 32 с I²C или OLED 0,96″ 128 × 64. Для второго дисплея выберите исполнение с нужным интерфейсом — 4Pin I²C или 7Pin SPI.
- Для метеостанции или регистратора давления можно использовать модуль BMP280 с рекомендуемым подключением 3,3 В.
- Для вспомогательной схемы с датчиками, кнопками и резисторами подойдёт макетная плата на 400 отверстий; ESP32-C3 Mini при необходимости размещают рядом и соединяют перемычками.
Ограничения и безопасность
GPIO не предназначены для логики 5 В
Подключайте сигнальные линии с уровнем 3,3 В. Для периферии с выходами 5 В используйте соответствующий преобразователь уровней; диапазон питания платы 3,3–6 В не защищает GPIO.
Не путайте входы питания
Внешнее напряжение подавайте только на предназначенный для питания контакт, а не на 3V3 или сигнальный GPIO. Перед одновременным подключением USB Type‑C и внешнего источника необходимо проверить схему развязки питания платы.
Силовой нагрузке требуется драйвер
GPIO предназначены для логических сигналов. Реле, двигатели, соленоиды и мощные светодиоды подключайте через соответствующий драйвер, отдельное питание и защиту от импульсов.
Не препятствуйте загрузке
Периферия на загрузочных контактах не должна принудительно устанавливать неправильные логические уровни при включении или сбросе. Если плата перестала запускаться после подключения модуля, отсоедините его и проверьте назначение GPIO.
Оставляйте антенну открытой
Не закрывайте область керамической антенны металлом и не размещайте её вплотную к большим проводящим поверхностям. Корпус, помехи и ориентация платы влияют на дальность Wi‑Fi и Bluetooth.
Соблюдайте температурный диапазон
Эксплуатируйте плату при температуре от −20 до +60 °C. В закрытом корпусе учитывайте нагрев стабилизатора, микроконтроллера и внешних силовых компонентов.
FAQ
Можно ли подключать датчики с логикой 5 В?
Не напрямую. Сигнальные контакты ESP32-C3 работают с уровнем 3,3 В, поэтому для выходов 5 В необходим совместимый преобразователь уровней или другое проверенное согласование.
Работает ли плата с Wi‑Fi 5 ГГц и Bluetooth Classic?
Нет. ESP32-C3 поддерживает Wi‑Fi 2,4 ГГц и Bluetooth 5 Low Energy; поддержка Wi‑Fi 5 ГГц и Bluetooth Classic отсутствует.
Обеспечит ли плата 150 Мбит/с в программе?
Нет, 150 Мбит/с — максимальная скорость физического уровня 802.11n. Прикладная скорость будет ниже и зависит от протокола, сети, сигнала и прошивки.
Почему компьютер не видит плату через USB Type‑C?
Сначала проверьте USB-кабель для передачи данных, порт компьютера, выбранный профиль ESP32-C3 и программный порт. Кабель только для зарядки может подавать питание без передачи данных.
Можно ли вставить ESP32-C3 Mini непосредственно в breadboard?
Прямую совместимость не следует предполагать только по шагу выводов: проверьте ширину между рядами и доступ к соседним контактам. Если геометрия не подходит, разместите плату отдельно и подключите её перемычками.
Какой GPIO управляет встроенным RGB-светодиодом?
Встроенный WS2812 подключён к GPIO8. В программе укажите один адресный светодиод и учитывайте, что этот GPIO уже имеет нагрузку на плате.
Документы и источники
- Espressif Systems, ESP32-C3 Series Datasheet, version 2.4 — архитектура процессора, частота, Wi‑Fi 2,4 ГГц, Bluetooth 5 LE, теоретическая скорость физического уровня и электрические пределы ESP32-C3.
- Espressif Systems, ESP32-C3 Hardware Design Guidelines: Schematic Checklist — требования к питанию ESP32-C3 и запасу тока источника.
- Espressif Systems, Arduino ESP32: Installing — установка официальной поддержки ESP32 в Arduino IDE.
