Кратко о BMP280

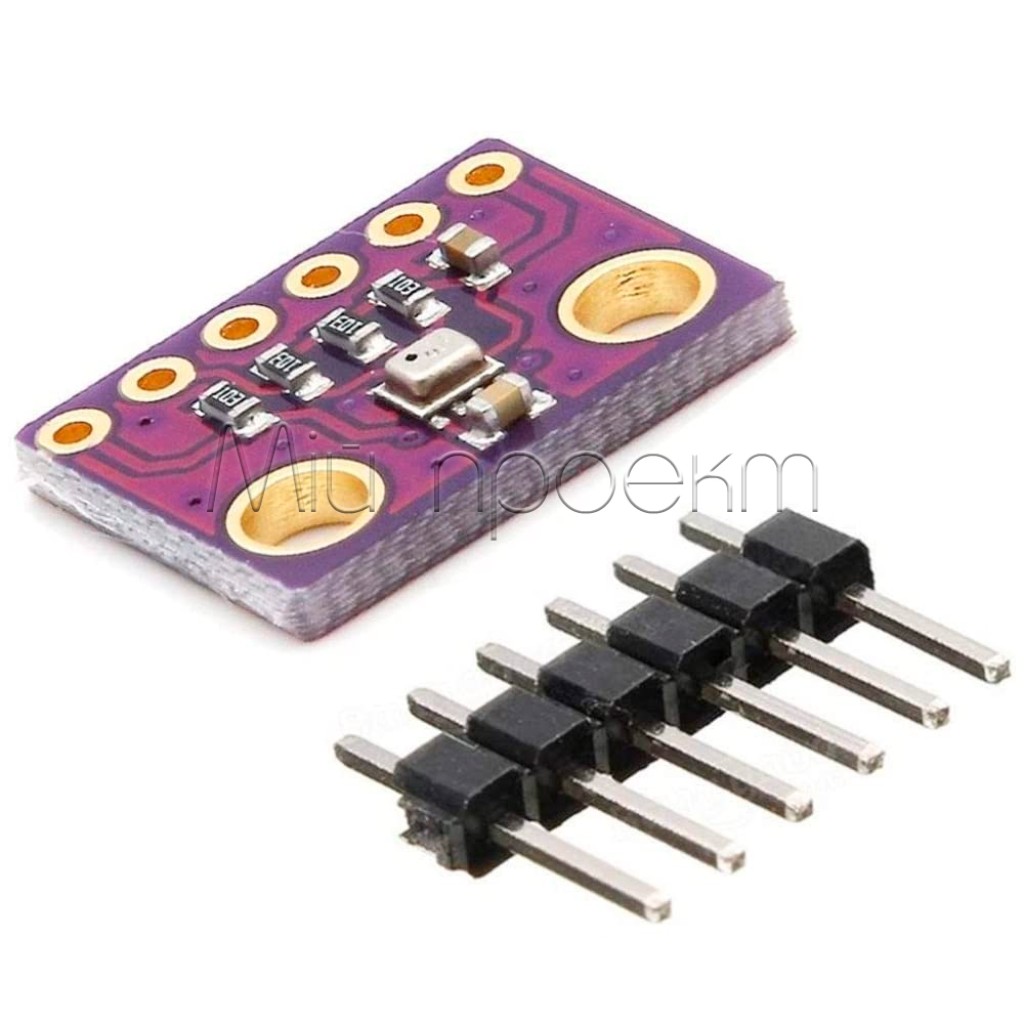

BMP280 — компактный модуль для цифрового измерения атмосферного давления в метеостанциях, регистраторах данных, высотомерах и других проектах на микроконтроллерах.
Ключевые характеристики
- Измеряемый параметр
- Атмосферное давление
- Диапазон давления
- 300–1100 гПа
- Точность микросхемы
- Абсолютная — типично ±1 гПа при 300–1100 гПа и 0–65 °C; относительная — ±0,12 гПа при 700–900 гПа и 25–40 °C [1]
- Интерфейсы
- I²C и SPI
- Адрес I²C
- 0x76 или 0x77; проверяется сканером шины
- Рабочее напряжение
- 1,7–3,6 В; рекомендуемое подключение — 3,3 В
- Потребляемый ток
- Около 2,7 мкА при частоте измерения 1 Гц [1]
- Режимы
- Sleep, Forced и Normal

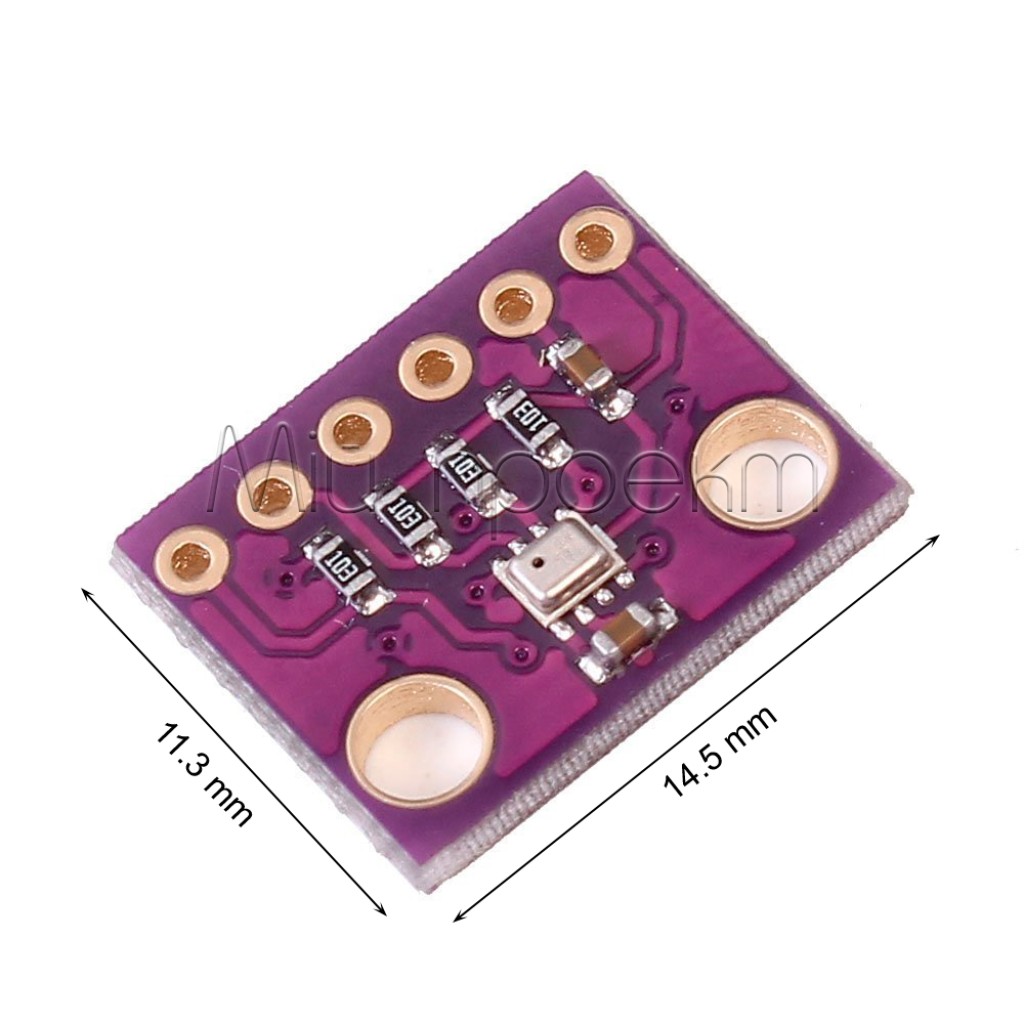

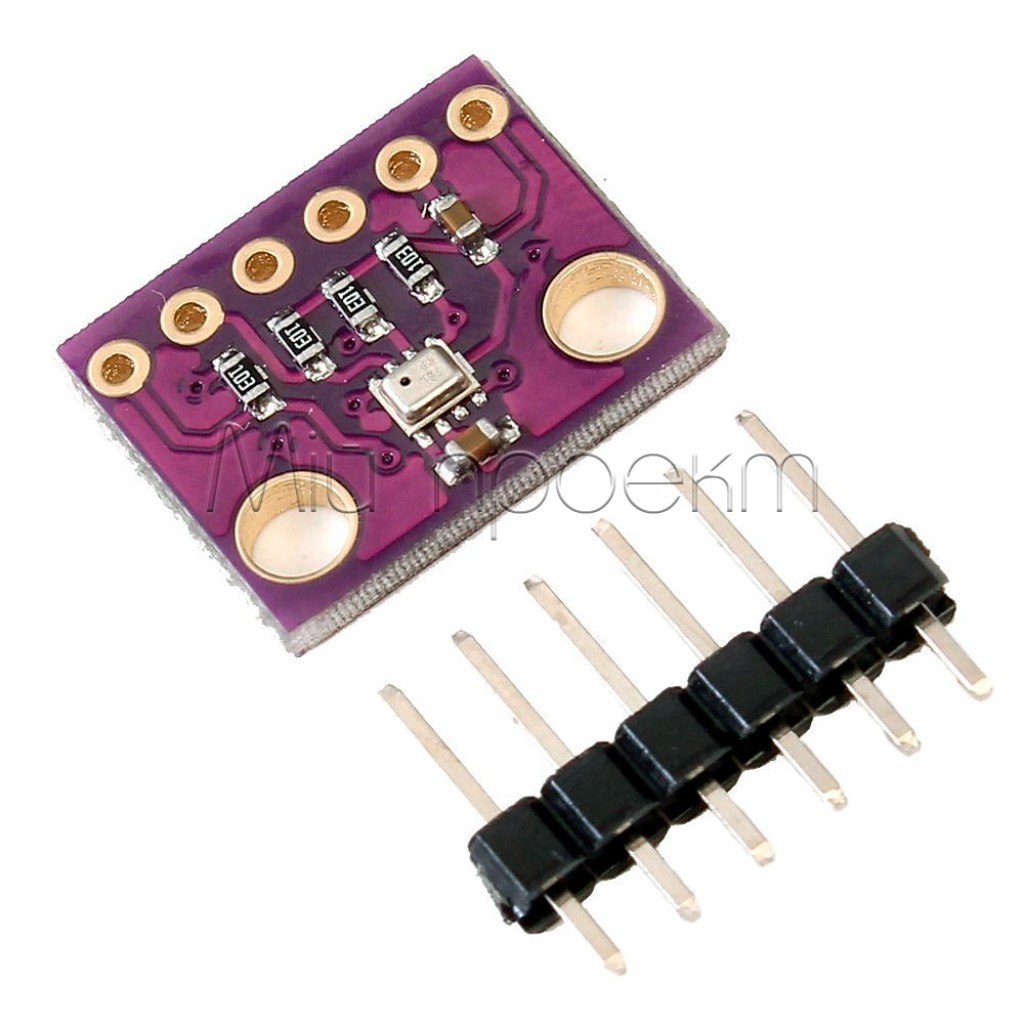

- Размеры модуля
- 14,5 × 11,3 мм
Подробное описание и особенности
Измерение давления
Микросхема BMP280 преобразует давление в цифровые данные и передает их контроллеру через I²C или SPI. Доступные настройки передискретизации, частоты измерений и встроенного IIR-фильтра позволяют выбрать баланс между скоростью обновления, шумом и потреблением энергии.
Абсолютная и относительная точность имеют разное назначение. Типичная абсолютная точность ±1 гПа характеризует соответствие фактическому давлению, а ±0,12 гПа относится к относительным изменениям в определенных условиях. Поэтому значение ±0,12 гПа не следует воспринимать как абсолютную точность во всем диапазоне.
Расчет высоты
BMP280 не измеряет высоту непосредственно. Контроллер вычисляет ее по барометрическому давлению, поэтому результат зависит от заданного давления на уровне моря и его текущего изменения из-за погоды. Для отслеживания перепада высоты датчик полезнее после калибровки в точке с известной высотой.
Температурный канал
Внутренний температурный канал BMP280 нужен прежде всего для компенсации измерения давления. Его показания зависят от температуры платы и самонагрева и обычно отличаются от фактической температуры воздуха [1]. Для точного контроля температуры среды используйте отдельный датчик, размещенный вдали от нагревающихся компонентов.
Работа с микроконтроллером
Через I²C модуль занимает две сигнальные линии и удобен для большинства учебных и IoT-проектов. SPI требует больше линий, но дает отдельный выбор устройства через CS. Для обоих интерфейсов напряжение логических сигналов не должно превышать допустимый уровень модуля.
Подойдет / не подойдет
Подойдет
- для домашней метеостанции и наблюдения за изменениями атмосферного давления;
- для барометрического высотомера с программной калибровкой;
- для регистратора давления или IoT-узла на контроллере с логикой 3,3 В;
- для обучения работе с I²C, SPI и цифровыми датчиками.
Не подойдет
- для прямого подключения к логике 5 В без проверки схемы платы и согласования уровней;
- для точного измерения температуры воздуха отдельным термометром;
- для измерения влажности;
- для навигационных или других систем, где ошибка датчика может создать опасность.
Если вместе с давлением нужно измерять влажность, рассмотрите модуль AHT20 + BMP280.
Примеры применения
Домашняя метеостанция
BMP280 может регистрировать атмосферное давление и его изменение во времени. Для температуры воздуха стоит добавить отдельный температурный датчик.
Беспроводной журнал давления
Модуль можно подключить через I²C к плате ESP32 MiniKit, чтобы передавать показания по сети или сохранять их для построения графиков.
Отслеживание перепада высоты
После ввода опорного давления система может оценивать подъем, спуск или смену этажа. Для точной абсолютной высоты нужна регулярная калибровка.

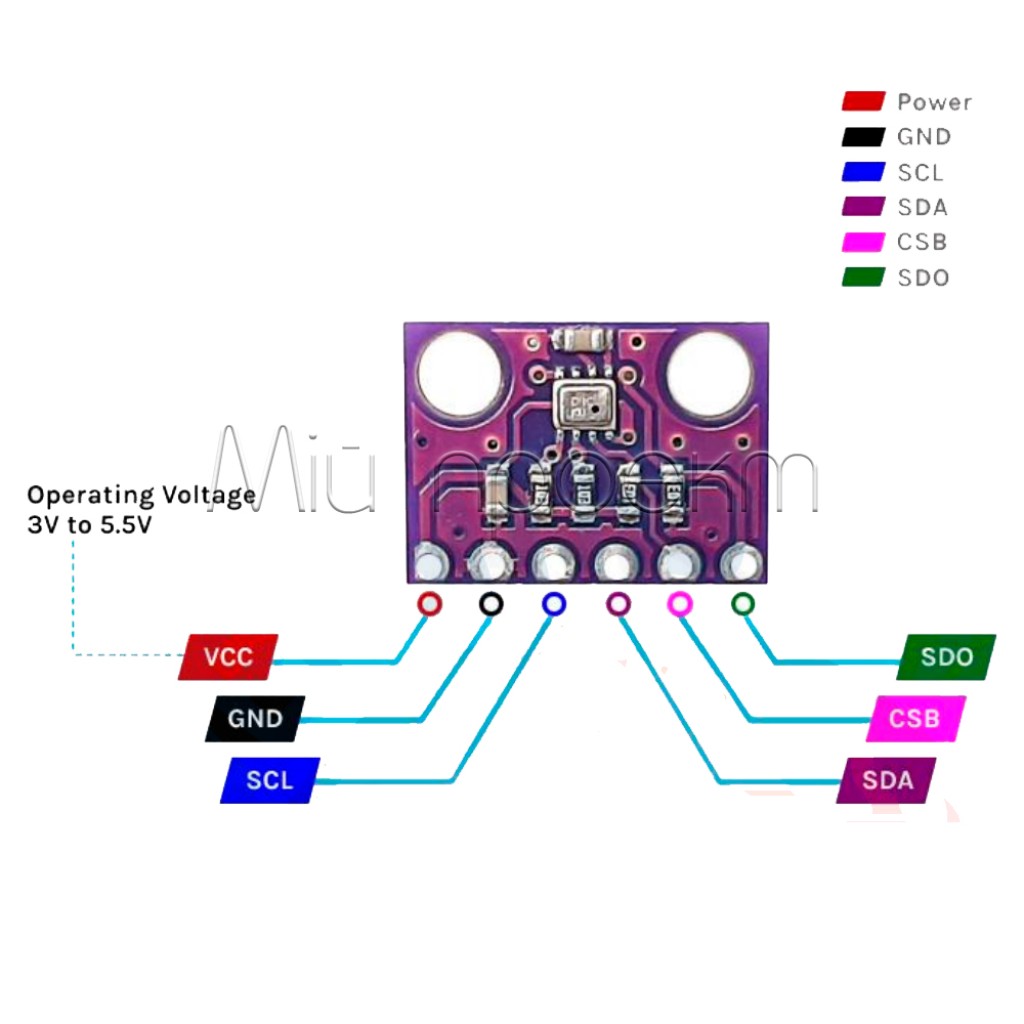

Подключение

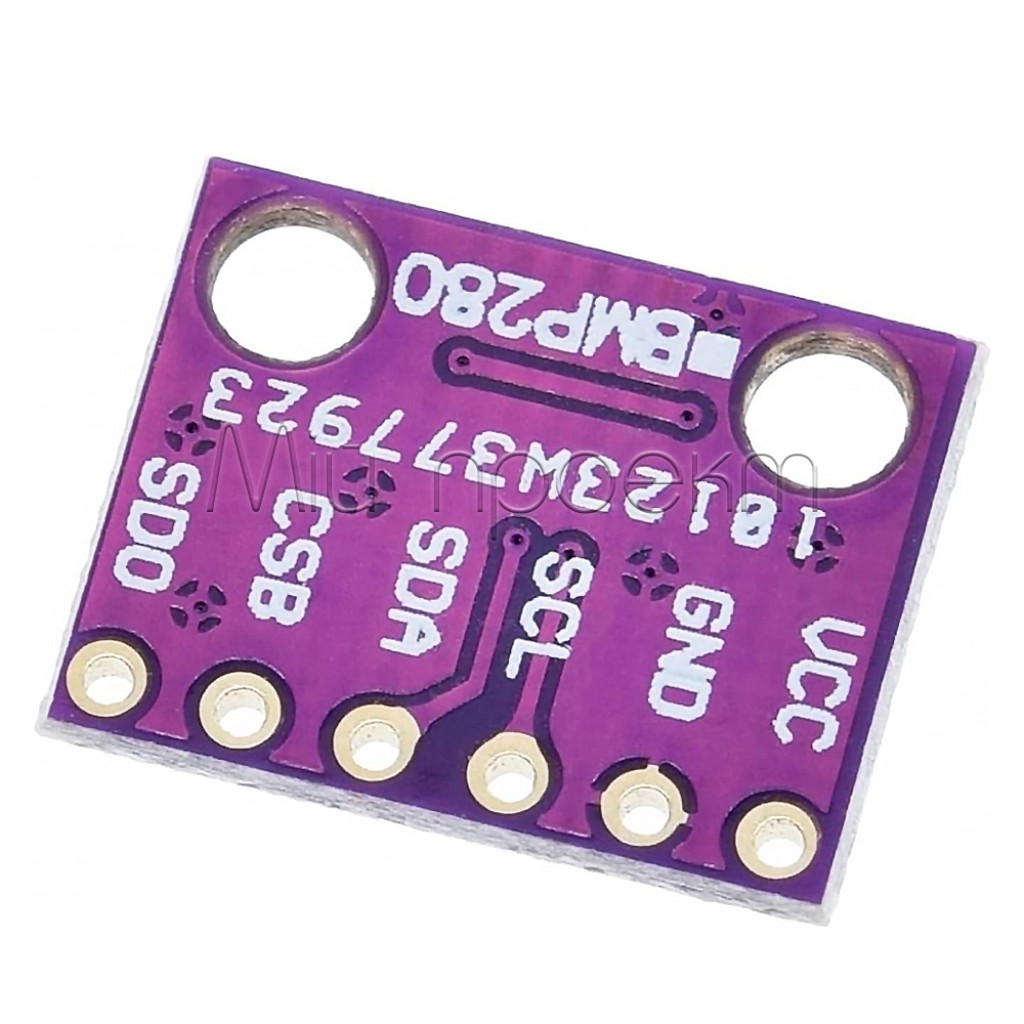

Проверьте маркировку платы
Сопоставьте контакты питания, земли и интерфейса с надписями на полученном модуле. Разводка плат разных производителей может отличаться.
Подайте питание 3,3 В
Соедините землю модуля и контроллера. Не подавайте 5 В на питание или сигнальные линии без подтвержденного наличия соответствующего стабилизатора и преобразователя уровней на конкретной плате.
Выберите I²C или SPI
Для I²C подключите SDA и SCL; для SPI используйте линии тактирования, данных и CS в соответствии с маркировкой модуля и документацией контроллера.
Найдите адрес I²C
Запустите сканер шины и проверьте 0x76 и 0x77. Передайте обнаруженный адрес при инициализации библиотеки.
Настройте режим измерения
Для периодического мониторинга используйте Normal, а для экономии энергии — Forced с переходом в Sleep между измерениями. Для вычисления высоты введите актуальное опорное давление.
Ограничения и безопасность
Не подавайте 5 В напрямую
Рабочее напряжение модуля не превышает 3,6 В. Для контроллера с логикой 5 В требуется корректное согласование уровней; наличие защиты следует проверять для конкретной платы.
Температура не равна температуре воздуха
Встроенный канал отображает температуру сенсора и платы. Не используйте его как замену точному внешнему термометру.
Высота зависит от погоды
Изменение атмосферного давления вызывает изменение рассчитанной высоты даже без перемещения датчика. Обновляйте опорное давление или калибруйте систему в точке с известной высотой.
Не для ответственных систем
Модуль не следует использовать как единственный источник данных в системах, от которых зависит безопасность людей или сохранность имущества [1].
FAQ
Какой адрес BMP280 на шине I²C?
Модуль может отвечать по адресу 0x76 или 0x77. Самый надежный способ определения — запустить I²C-сканер после подключения.
Можно ли подключить модуль к Arduino Uno или Nano?
Можно, но питание и логические уровни должны соответствовать пределу 3,6 В. Если сигналы контроллера работают на уровне 5 В, используйте двунаправленный преобразователь уровней или другое проверенное согласование.
Измеряет ли BMP280 высоту?
BMP280 измеряет давление, а высоту вычисляет программа. Точность результата зависит от актуальности опорного давления на уровне моря и калибровки.
Подходит ли BMP280 для измерения температуры и влажности?
BMP280 не измеряет влажность, а его температурный канал не заменяет точный датчик температуры воздуха. Для этих параметров нужен дополнительный сенсор.
Документы и источники
- Bosch Sensortec, BMP280 Data Sheet, revision 1.26, October 2021 — диапазон, условия точности, потребление, особенности температурного канала и ограничения применения.
