PCF8574 без магії: як працюють квазідвонапрямні входи-виходи та що має правильно робити Arduino-бібліотека

1. Один latch-біт замість INPUT і push-pull HIGH

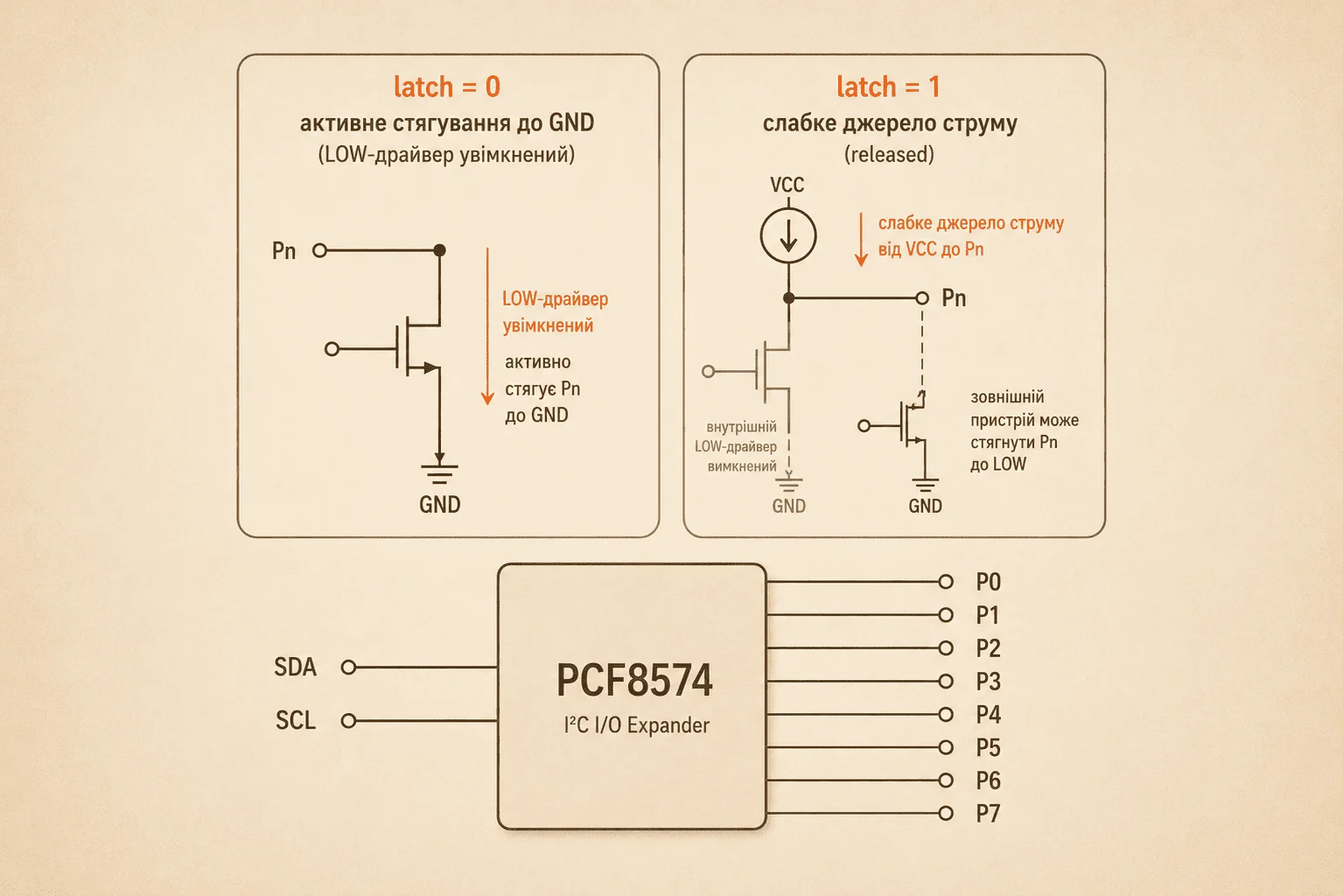

У звичайного GPIO мікроконтролера ми очікуємо окремий вибір напрямку та вихідний latch. PCF8574 влаштована інакше: кожна P-лінія квазідвонапрямна, а доступного програмі регістра напрямку немає. Після power-on I/O перебувають у HIGH/released стані; записаний біт безпосередньо визначає, чи активне стягування LOW.^[1][2]

HIGH тут не push-pull

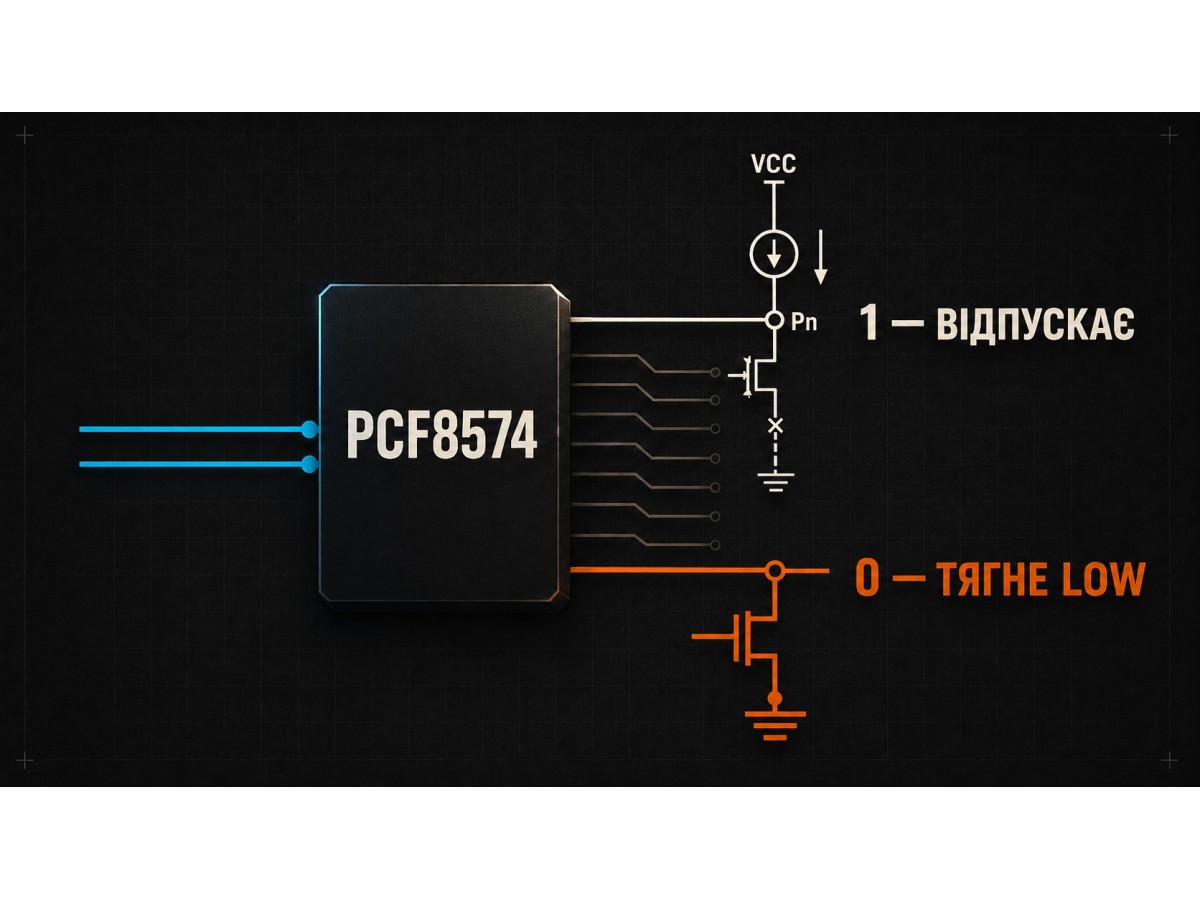

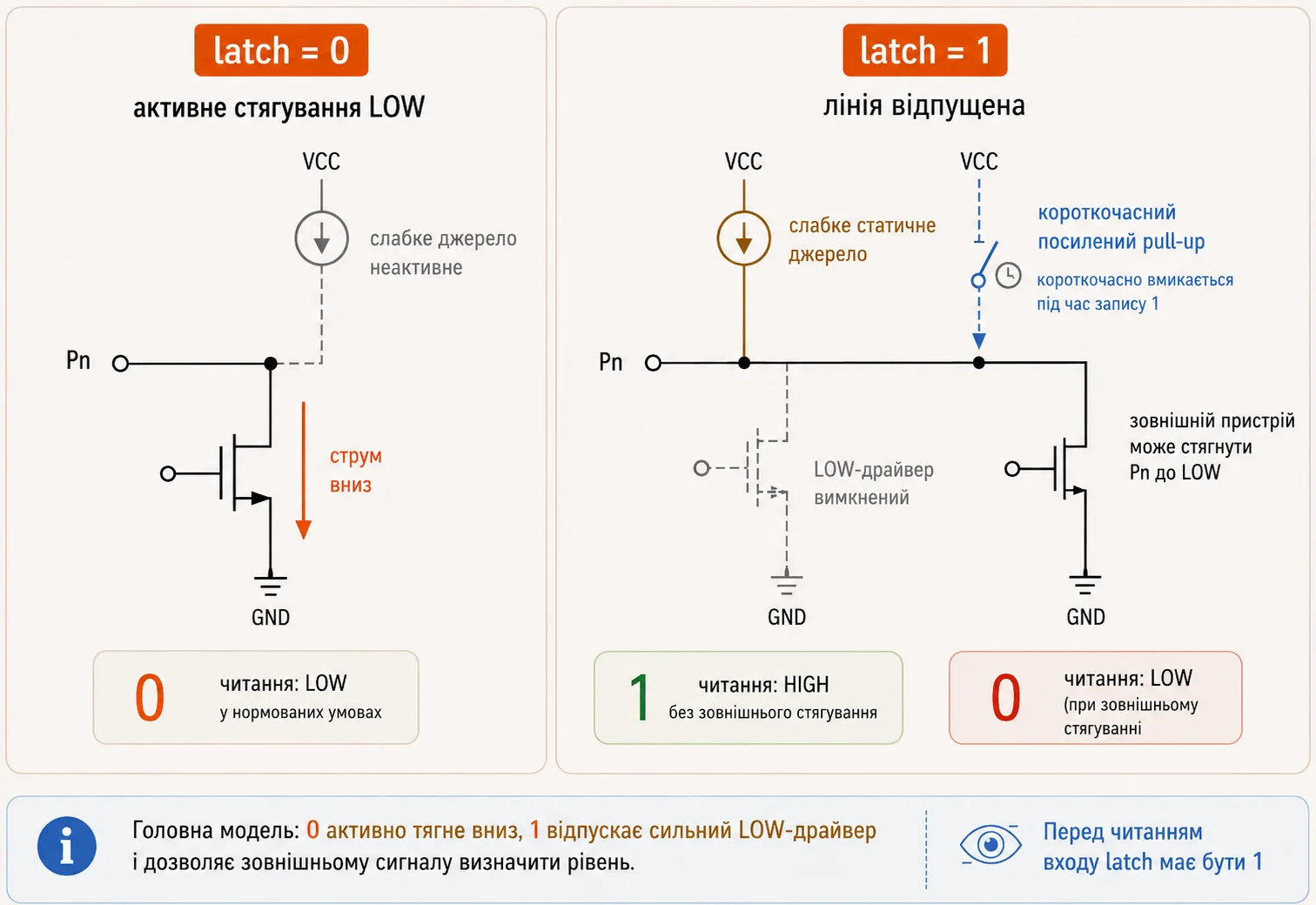

Коли в Pn записано 1, PCF8574 не вмикає звичайний сильний high-side вихід. Статичний HIGH підтримує слабке внутрішнє джерело струму. NXP описує його як джерело приблизно 100 мкА, а TI на функціональній схемі також позначає 100 мкА, але в таблиці електричних характеристик задає діапазон струму за конкретних умов. Тому перетворювати цей вузол на «внутрішній резистор 100 кОм» не слід: даташит нормує джерело струму, а не постійний лінійний опір.^[1][2]

Під час запису HIGH додатково вмикається сильніше короткочасне підтягування. Воно допомагає швидше зарядити ємність лінії та підняти фронт до HIGH, після чого вимикається за фазою SCL. Це стартовий поштовх, а не постійний push-pull HIGH і точно не прискорювач переходу до LOW.^[2]

Робочі параметри — не те саме, що Absolute Maximum

PCF8574 значно сильніше поглинає струм у LOW, ніж віддає його в HIGH. Але цифри з даташита живуть у різних «шухлядах». Electrical Characteristics описують гарантовані або типові точки за заданих умов. Recommended Operating Conditions задають область штатної роботи. Absolute Maximum Ratings — це стресові межі, перевищення яких може пошкодити мікросхему; вони не є рецептом проєктування.^[2]

Наприклад, у TI Rev. K 50 мА continuous output-low current наведено саме серед Absolute Maximum Ratings, тоді як рекомендована межа IOL сягає 25 мА. І це ще не обіцянка «по 25 мА з кожного з восьми виводів»: треба одночасно перевіряти VOL за потрібного струму, сумарний струм корпуса, живлення й температуру.^[2]

2. Який стан повинна зберігати бібліотека

Ключове правило даташита сформульоване без містики: перед використанням Pn як входу цей I/O має бути HIGH. У термінах latch це означає: спочатку записати 1, потім читати. Якщо біт залишився 0, мікросхема сама утримує лінію LOW, і зовнішній перемикач не отримає права голосу.^[1][2]

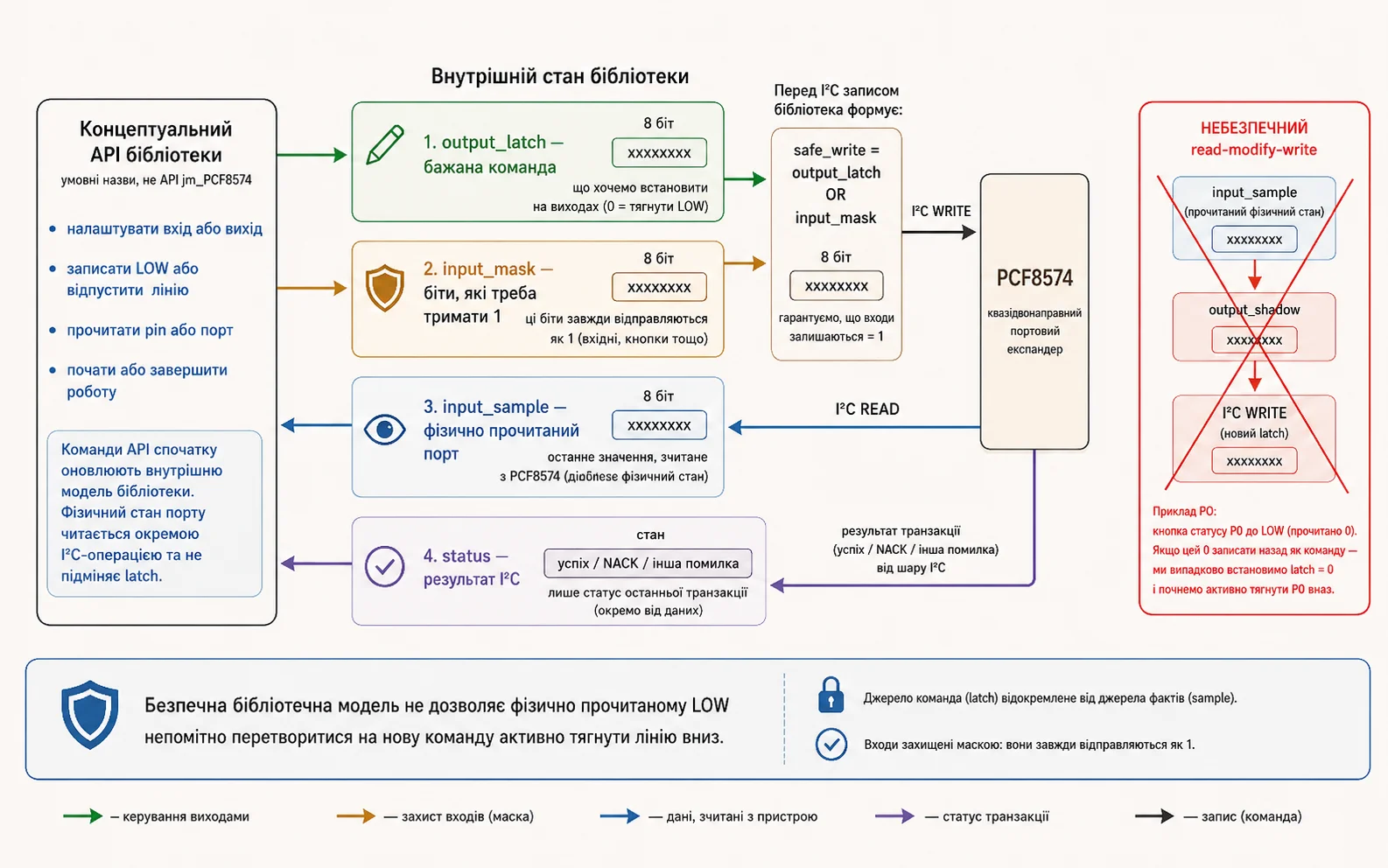

Звідси випливає вимога до бібліотеки: вона не повинна змішувати три різні сутності.

• output_latch — байт, який бібліотека хоче записати в PCF8574;
• input_sample — байт фізичних рівнів, щойно прочитаний з P0–P7;
• status — результат I²C-транзакції.

Чому read-modify-write може зіпсувати вхід

Уявімо, що P0 відпущений записаною одиницею, а кнопка зовні стягнула його до LOW. Читання справедливо повертає 0 для P0. Якщо бібліотека збереже цей sample як «тінь виходу», потім змінить лише P7 і запише весь байт назад, P0 отримає latch=0. Кнопку вже можна відпустити, але PCF8574 продовжить сама тримати P0 у LOW. Це не примха I²C — це наслідок втрати різниці між командою і спостереженням.^[1][2]

bool releaseInput(uint8_t pin);       // записує 1 у latch
bool writePin(uint8_t pin, bool low); // змінює output_latch
bool readPort(uint8_t& sample);       // data окремо, success окремо
bool probeAddress();                  // address-only ACK probe

// Перед кожним повним записом:
byte safe = output_latch | input_mask;

Назва методу може бути іншою. Важлива не косметика, а гарантія: перехід до входу фізично записує 1, а помилка шини не маскується під один із 256 цілком законних байтів.

3. Адреси та правильна перевірка ACK

PCF8574 і PCF8574A мають різні діапазони

Arduino Wire приймає 7-бітну адресу пристрою. Для PCF8574 три входи A2:A0 дають діапазон 0x20–0x27; для PCF8574A — 0x38–0x3F. Отже, 0x27 не означає «A-версія»: це PCF8574 з усіма трьома адресними входами HIGH. Маркування мікросхеми та реальні перемички плати надійніші за «типову адресу» з чужого скетчу.^[1]

Для практики можна перейти до перевіреного в каталозі модуля розширення портів PCF8574. Це внутрішнє товарне посилання, а не доказ адреси чи струмових меж конкретного екземпляра.

beginTransmission() не відповідає на запитання «пристрій є?»

Wire.beginTransmission(address) лише готує локальний TX-буфер та адресу. Офіційний Arduino API повертає nothing, а в AVR core реальна сигнатура — void TwoWire::beginTransmission(uint8_t address). Тому конструкція if (Wire.beginTransmission(...)) не перевіряє ACK і взагалі не є коректним використанням API.^[3][5]

Результат передачі повертає Wire.endTransmission(): код 0 означає успіх, 2 — NACK адреси, 3 — NACK даних; інші коди описують інші помилки реалізації. Для перевірки лише відповіді за адресою не додаємо жодного data byte.^[4][5]

bool i2cAddressAck(TwoWire& bus, uint8_t address)
{
  bus.beginTransmission(address);
  return bus.endTransmission() == 0;
}

Чому ініціалізаційний 0x00 небезпечний

Запис 0x00 — не нейтральний ping. Він наказує всім восьми P-лініям активно перейти в LOW. На невідомій платі це може ввімкнути active-low навантаження, перемкнути керувальні сигнали LCD або створити конфлікт із зовнішнім драйвером. Якщо потрібен лише ACK, TX-буфер має залишатися порожнім.^[1][2][5]

На протилежному кінці байтової шкали 0xFF теж не можна резервувати як універсальну «помилку читання». Це цілком коректний фізичний стан: усі вісім ліній прочитані HIGH. Дані й статус мають іти окремими каналами.^[1][8]

4. Що реально робить jm_PCF8574 v2.0.0

Розглянемо не уявну «правильну бібліотеку», а конкретний tagged release. jm_PCF8574 v2.0.0 опублікований 4 липня 2025 року; release описує перероблений API та вибір I²C bus.^[6] Нижче розбираємо фактичний код цього релізу.

Реальні публічні сигнатури

У tagged header v2.0.0 оголошено саме такі основні конструктори й методи:^[7]

jm_PCF8574();
jm_PCF8574(byte i2c_address);
jm_PCF8574(byte i2c_address, TwoWire & wire);

operator bool();

byte i2c_address();
bool connected();

bool begin();
bool begin(byte port_mode, byte port_shadow);
bool begin(byte i2c_address);
bool begin(byte i2c_address, byte port_mode, byte port_shadow);
bool end();

byte port_input();
void port_output(byte value);
void port_output(const byte *data, size_t quantity);

void pinMode(byte pin, byte mode);
int digitalRead(byte pin);
void digitalWrite(byte pin, byte value);

Header також містить wire(), port_mode(), port_shadow(), pin-level helper-и та wait(). Важливіше інше: overload-а begin(TwoWire*) тут немає.

Довільний TwoWire передають у конструктор

Вибір Wire, Wire1 або іншого об’єкта, успадкованого/сумісного з TwoWire, реалізовано посиланням у конструкторі: jm_PCF8574(byte, TwoWire&). Обраний об’єкт має існувати в конкретному Arduino core, а користувач повинен сам ініціалізувати шину способом, передбаченим цим core. Бібліотека зберігає TwoWire& і виконує транзакції через нього.^[7][8]

// Після ініціалізації Wire1 за правилами вашого Arduino core:
jm_PCF8574 io(0x20, Wire1);
const bool started = io.begin();

begin() змінює порт, а не лише перевіряє адресу

Типовий begin() стартує з режимом all-input/released і тінню 0xFF. Внутрішній _begin() формує байт порту, записує його пристрою та встановлює успіх за endTransmission()==0. Це конфігураційний запис, хоча безпечніший за 0x00; чистим address-only probe він не є. Якщо _connected уже true, публічний begin(...) повертає false, а end() лише скидає внутрішній прапорець і не викликає Wire.end().^[8]

connected() та operator bool() — кеш, не live probe

connected() просто повертає _connected; operator bool() делегує цьому ж методу. Отже, обидві форми повідомляють останній відомий бібліотеці стан. Якщо кабель зняли після успішної операції, прапорець не дізнається про це телепатично — потрібна наступна I²C-транзакція. І навпаки, повторний begin() не є зручним health check, бо за _connected=true він повертає false.^[7][8]

Де v2.0.0 губить межу між latch і sample

Під час успішного port_input() реалізація читає P-порт і записує отриманий байт у _port_shadow. При помилці або disconnected вона повертає поточний _port_shadow, а не гарантований 0xFF. Тому byte port_input() не має окремого каналу помилки; будь-який повернений байт може бути і допустимим значенням стану.^[8]

Ще гостріше: pinMode(INPUT) у v2.0.0 змінює лише _port_mode у RAM і не виконує I²C-запису, який фізично відпустив би pin одиницею. А після читання зовнішній LOW уже може опинитися в _port_shadow; наступна bit-операція будує запис на цій тіні. Саме так підтверджена структура source створює ризик небезпечного read-modify-write для released input bits.^[8]

5. Навантаження і конфлікт виходів

Кнопка: released input, а не «плаваючий pin»

Типова кнопка між Pn та GND працює природно: бібліотека записує в Pn одиницю, слабке джерело підтримує HIGH, натискання стягує лінію до LOW. Затримка може знадобитися для debounce механічних контактів, але універсальна delay(1) не випливає з даташита і не «лікує floating input» — released вхід уже має слабке джерело струму.^[1][2]

Світлодіод: active-low часто природніший

Через асиметрію струмів світлодіод із резистором часто підключають так, щоб PCF8574 поглинала струм у стані LOW. Але номінал резистора, допустимий VOL, сумарний струм та умови даташита все одно треба розрахувати. Релейну котушку не слід під’єднувати безпосередньо: потрібні відповідний транзистор або драйвер, flyback path і перевірка струму та тепла.^[2]

MCU GPIO і P7 не можна просто з’єднати «для PWM»

Апаратний PWM/LEDC мікроконтролера виникає на GPIO самого MCU, а не всередині PCF8574. Щоб він вплинув на мережу підсвічування, потрібен фізичний шлях. Якщо просто з’єднати push-pull GPIO MCU з P7 і P7 колись отримає latch=0, MCU може подати HIGH назустріч активному LOW-драйверу розширювача. Це конфлікт виходів із потенційно надмірним струмом, а не спосіб «передати PWM через I²C». Електрична структура P-порту не дає підстав вважати таке пряме об’єднання безпечним.^[1][2]

6. LCD-backpack без універсального pinout

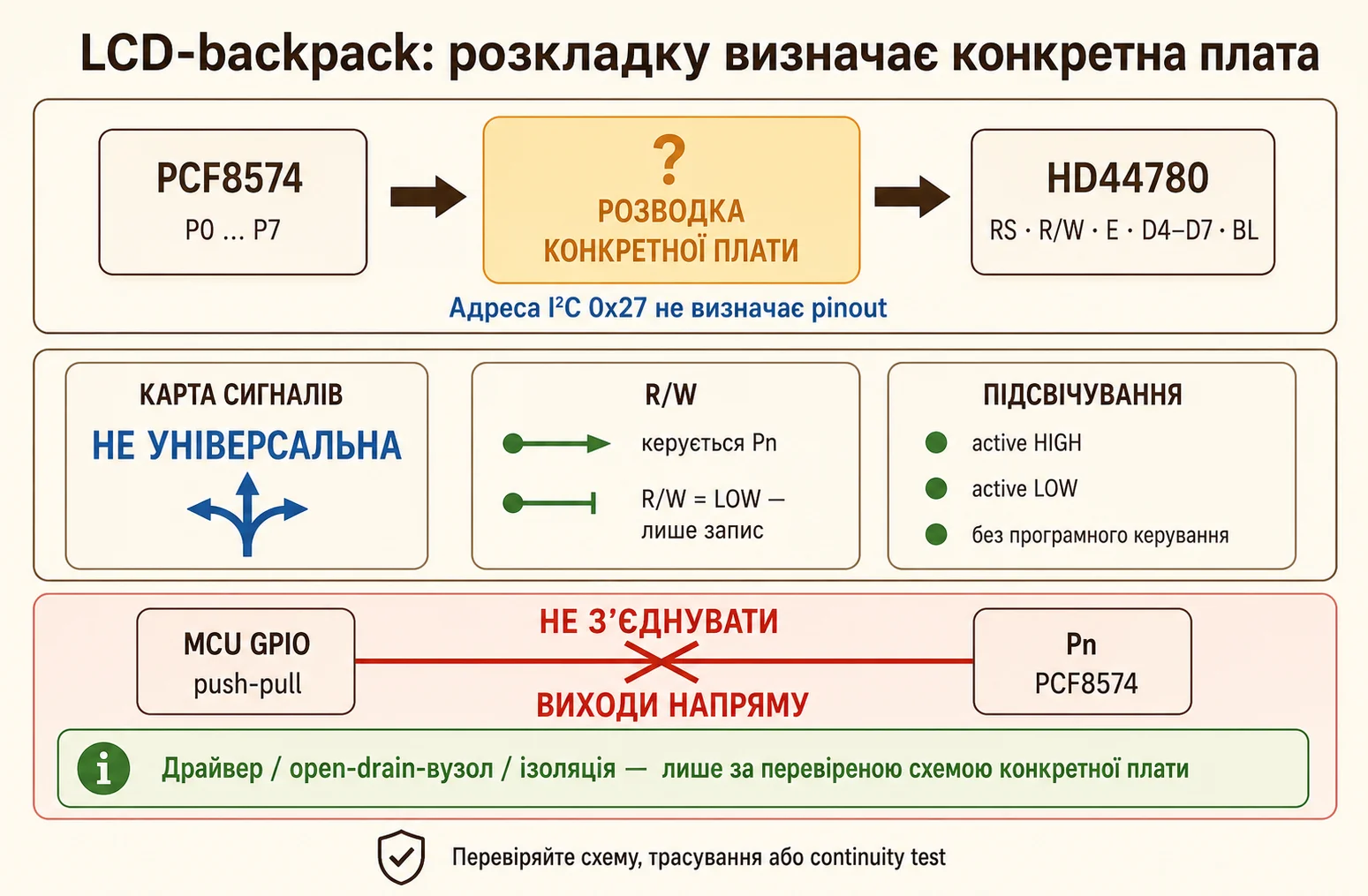

PCF8574 знає лише P0–P7. Вона не знає, що поруч припаяний HD44780-compatible дисплей. Відповідність P-бітів сигналам RS, R/W, E, D4–D7 і підсвічуванню визначає плата адаптера, а не даташит розширювача.

Конфігурований New-LiquidCrystal прямо приймає номери En, Rw, Rs, D4–D7, pin підсвічування та його полярність; у репозиторії є приклад з однією конкретною розкладкою. Це демонструє гнучкість software-моделі, але не доводить pinout невідомої фізичної плати.^[10][11]

R/W: керований або зафіксований у режимі запису

Контролер HD44780U має сигнал R/W, цикли читання та busy flag.^[9] Конкретний backpack може провести R/W до одного з P-бітів або зробити його недоступним програмі, зафіксувавши режим запису. У другому випадку бібліотека не читає busy flag і мусить витримувати документовані затримки. Який варіант перед нами, показують схема, трасування або continuity test, а не адреса 0x27.

Підсвічування: pin і полярність залежать від плати

Каскад підсвічування може керуватися окремим P-бітом через транзистор, мати іншу інверсію або взагалі не надавати програмного керування. Те, що бібліотека просить параметри backlight pin і polarity, — корисне нагадування: «active LOW завжди» тут не існує.^[10]

У каталозі MyProject є адаптер I²C для LCD1602/LCD2004 та LCD1602 з I²C-модулем. Ці сторінки корисні для вибору форм-фактора, але без схеми й точної ревізії не встановлюють P0–P7 map, R/W або полярність підсвічування.

Таймінги HD44780 залежать від умов

Один магічний набір затримок для всіх HD44780-compatible контролерів — погана інженерна звичка. В оригінальному HD44780U мінімальна ширина E HIGH становить 450 нс для VCC=2,7–4,5 В і 230 нс для 4,5–5,5 В; мінімальний enable cycle — відповідно 1000 нс і 500 нс. Стартова послідовність та час виконання команд також залежать від живлення й частоти внутрішнього генератора; clear display та return home значно довші за звичайні операції.^[9]

7. Чому 4,7 кОм не універсальне I²C-підтягування

У шини I²C лінії SDA та SCL формують HIGH через pull-up, а пристрої тягнуть їх до LOW відкритим стоком/колектором. Значення резистора має потрапити у вікно між двома обмеженнями: надто малий опір створює завеликий sink current і заважає гарантованому LOW; надто великий разом із ємністю шини робить фронт HIGH запізнілим.^[13]

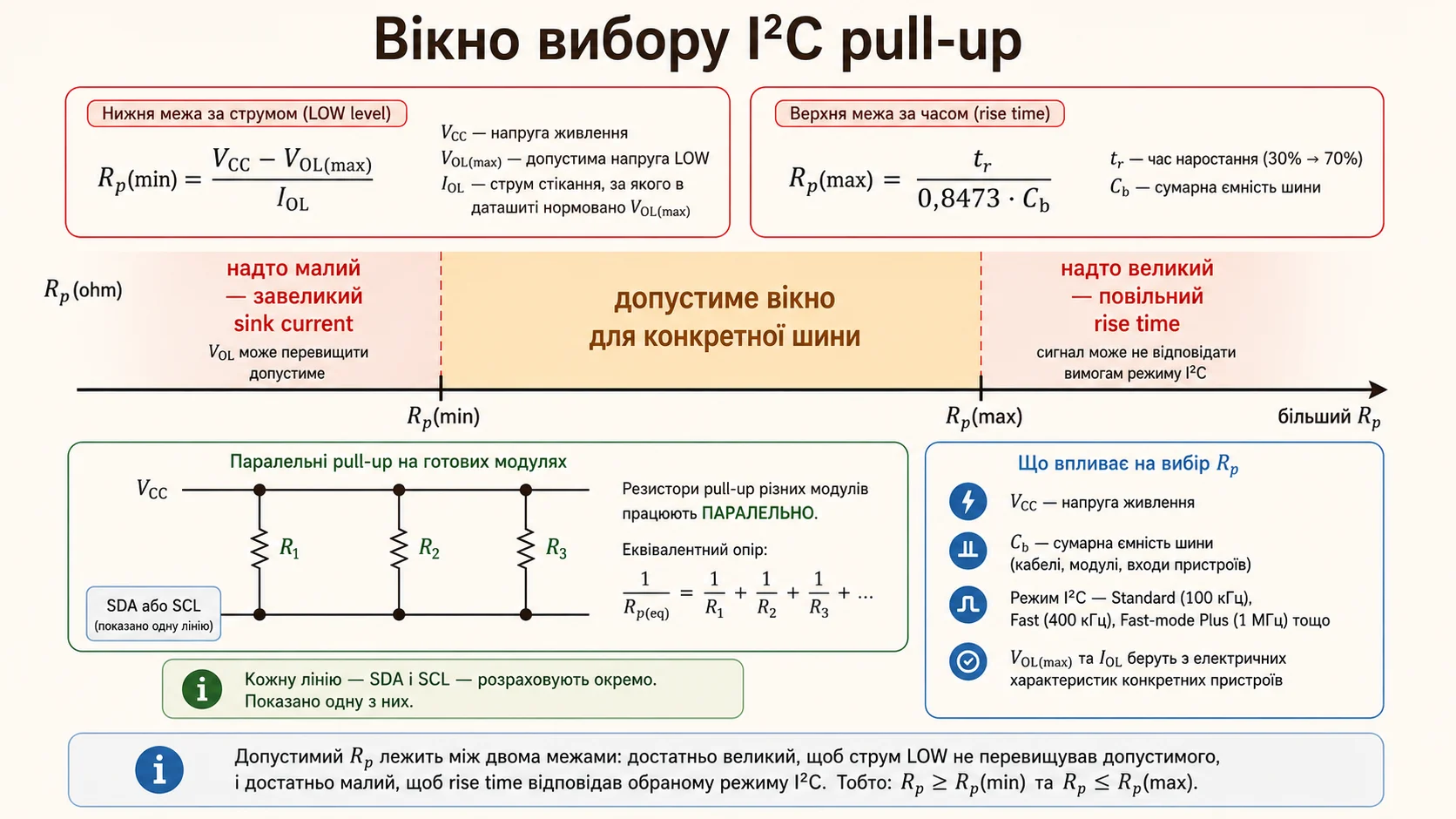

TI SLVA689 виводить нижню межу з VCC, допустимого VOL(max) та sink current, а верхню — з дозволеного rise time tr і ємності шини Cb.^[12] Тому 4,7 кОм може бути хорошим значенням у конкретній схемі, але не є універсальною константою природи.

Окрема пастка модульних макетів — кілька готових плат із власними pull-up. Паралельні 4,7 кОм дають менший еквівалентний опір, тож рахувати треба всю шину, її довжину, ємність, напругу та обраний режим.^[12] Якщо потрібен вступ до ACK, адрес і фізики самої шини, стане в пригоді матеріал «I2C, SPI, UART — що це таке і як працюють інтерфейси мікросхем».

8. Чекліст правильної Arduino-бібліотеки

1. Не вигадує direction register. API пояснює released input і не обіцяє звичайний push-pull HIGH.
2. Фізично відпускає вхід. Перехід до input записує 1 у відповідний latch-біт.
3. Розділяє стани. Output latch, input sample, input mask і I²C status не живуть в одному байті.
4. Не резервує 0xFF як помилку. Дані повертаються окремо від success/error.
5. Перевіряє ACK через endTransmission(). beginTransmission() не використовується як bool.
6. Має нешкідливий probe. Address-only перевірка не додає Wire.write(0x00) і чесно каже, що ACK не ідентифікує модель.
7. Не називає кеш живою перевіркою. connected() або аналог документує момент оновлення стану.
8. Приймає потрібний TwoWire реальним API. Користувач бачить, хто й коли ініціалізує шину.
9. Не прив’язує LCD до одного pinout. Карта сигналів і полярність підсвічування конфігуруються або підтверджуються схемою конкретної плати.
10. Документує стартовий байт. Жодного «безпечного» 0x00 без аналізу навантажень.
11. Розрізняє робочі й аварійні межі. Absolute Maximum не рекламується як штатний струм.
12. Не підміняє PWM. Часті I²C-записи не називаються hardware PWM, а спільна мережа MCU/PCF не допускається без ізоляції.

Короткі відповіді на типові питання

Чи можна прочитати LOW, який сама PCF8574 виставила?

Так. Читання повертає фізичний рівень P-порту. Просто окремого читабельного регістра latch, який пояснив би причину LOW, немає.^[1][2]

Чи достатньо записати 0xFF один раз?

Для всіх released inputs — це правильний старт. Але кожний наступний повний запис має зберігати одиниці в input-бітах; інакше бібліотека знову перетворить їх на активні LOW.

Чи можна робити PWM частими записами по I²C?

Програмне перемикання можливе, але це не timer-backed PWM: частота, jitter і зайнятість шини залежать від I²C-транзакцій та Arduino core. Без вимірювань конкретної системи не слід обіцяти відсутність мерехтіння.^[1][2] Для основ PWM дивіться окремий матеріал про ШІМ.

Де почитати про VIH, VIL, VOH та VOL?

У статті «Таємниці логічних рівнів» — вона пояснює, чому логічне слово HIGH не замінює електричні умови даташита.
