Коротко про FT232H

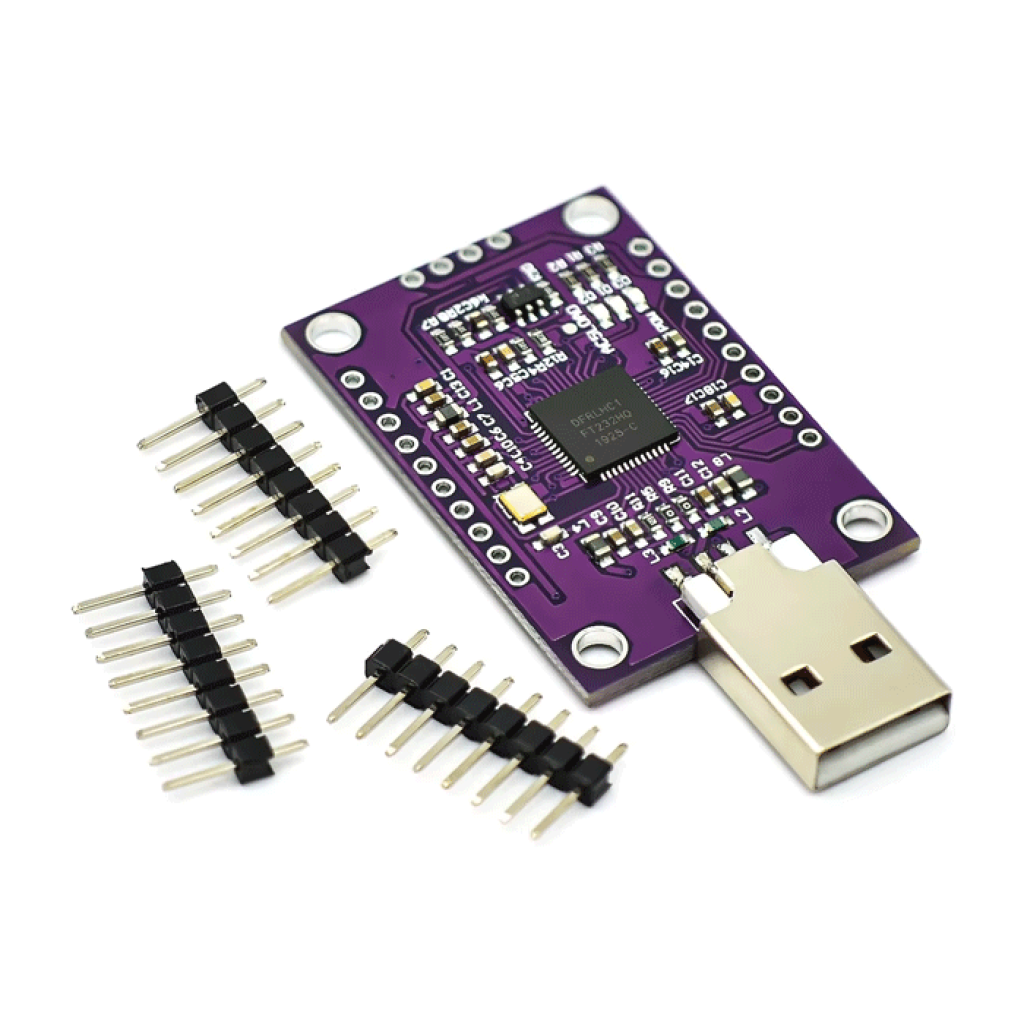

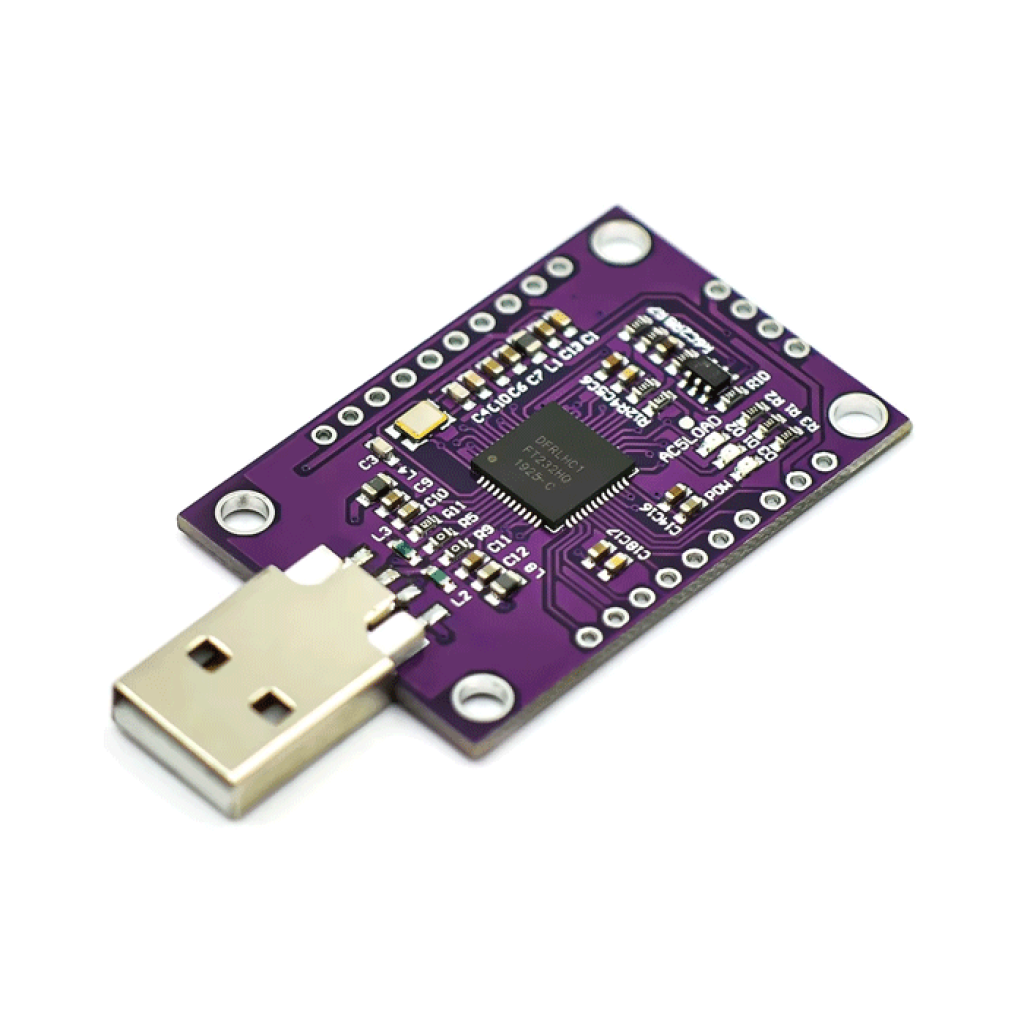

FT232H — багатофункціональний USB-адаптер для зв’язку комп’ютера з цифровими пристроями через UART, JTAG, SPI, I²C, FIFO, FT1248 і Bit-Bang. Модуль підключається до USB-порту штекером USB-A та підходить для розроблення, діагностики й автоматизації тестових стендів.
Ключові характеристики
- Основна мікросхема
- FT232H
- Підключення до комп’ютера
- штекер USB-A
- USB
- USB 2.0 Hi-Speed 480 Мбіт/с; Full-Speed 12 Мбіт/с
- Послідовні та налагоджувальні режими
- UART, JTAG, SPI, I²C
- Паралельні й спеціальні режими
- FIFO, FT1248, швидкий послідовний інтерфейс, інтерфейс USB до ЦП
- Керування цифровими лініями
- Bit-Bang і GPIO через сумісне програмне забезпечення
- Синхронний рушій
- MPSSE для JTAG, SPI та I²C
- Логічний рівень I/O
- 3,3 В
- Робоча напруга модуля
- 3,3–5 В; цей діапазон не означає 5-вольтову сумісність усіх сигнальних входів
- Програмні інтерфейси
- VCP, D2XX; також можливі libusb, PyFtdi та OpenOCD залежно від завдання
Детальний опис та особливості
Один адаптер — кілька режимів
FT232H перетворює USB-підключення комп’ютера на вибраний цифровий інтерфейс. Для звичайного послідовного обміну використовується UART і VCP-драйвер, а синхронні протоколи JTAG, SPI та I²C працюють через MPSSE. FIFO, FT1248 і Bit-Bang призначені для спеціалізованих задач обміну або керування лініями.
Адаптер є одноканальним, тому перелік інтерфейсів слід розуміти як доступні конфігурації, а не як набір незалежних портів, що працюють одночасно.[1] Перед монтажем потрібно вибрати режим, програмний стек і відповідне призначення контактів.
Що означає USB 2.0 Hi-Speed
Значення 480 Мбіт/с характеризує режим сигналізації USB-шини. Воно не є гарантованою швидкістю UART, SPI, I²C, JTAG або корисного обміну у FIFO: практична пропускна здатність залежить від протоколу, цільового пристрою, драйвера, розміру транзакцій і затримок операційної системи.
Особливості синхронних інтерфейсів
Для I²C потрібні підтягувальні резистори, а при роботі через PyFtdi лінія SCL використовує ADBUS0, тоді як SDA має бути підключена одночасно до ADBUS1 і ADBUS2.[2] Орієнтуйтеся на маркування контактів саме отриманого модуля та не копіюйте розпіновку іншої плати FT232H.
Для SPI необхідно звірити режим периферійного пристрою. Апаратний MPSSE безпосередньо підтримує режими SPI 0 і 2; режими 1 і 3 у PyFtdi реалізовані обхідним способом і можуть бути ненадійними. USB-затримки також роблять адаптер непридатним для периферії, якій потрібні точно витримані паузи між командами.[3]
JTAG і програмування
OpenOCD підтримує FT232H через драйвер FTDI/MPSSE, але потребує конфігурації адаптера, відповідності сигналів і окремої конфігурації цільового контролера.[4] Наявність JTAG не гарантує прошивання будь-якого мікроконтролера: спочатку перевірте підтримку конкретної архітектури, TAP, пам’яті та плати у вибраному ПЗ.
Підійде / не підійде
Підійде
- для UART-консолі, завантажувача або діагностики пристрою з 3,3-вольтовою TTL/CMOS-логікою;
- для керування I²C- та SPI-периферією з комп’ютера через сумісну бібліотеку;
- для JTAG-налагодження або програмування цільових систем, які підтримуються OpenOCD чи іншим ПЗ;
- для макетування паралельного обміну через FIFO або FT1248 після налаштування потрібного режиму;
- для тестових стендів, де Bit-Bang або GPIO використовуються для керування окремими цифровими сигналами.
Не підійде
- для прямого підключення 5-вольтових сигнальних ліній без підтвердженої сумісності або перетворювача рівнів;
- як готовий фізичний інтерфейс RS232, RS422 чи RS485 без відповідного зовнішнього трансивера;
- як універсальний програматор, що автоматично визначає та прошиває будь-який мікроконтролер;
- для одночасної роботи кількох незалежних UART, SPI, I²C і JTAG-каналів;
- для задач із гарантованою прикладною швидкістю 480 Мбіт/с або жорсткими вимогами до часових інтервалів команд.
Приклади застосування
UART-діагностика
Адаптер можна використовувати для читання завантажувального журналу, командної консолі або обміну з 3,3-вольтовим UART цільової плати. Параметри швидкості, бітів, парності та стоп-бітів мають збігатися на обох сторонах.
I²C-периферія з ПК
Через PyFtdi або сумісний стек можна опитувати датчики та керувати модулями, наприклад OLED-дисплеєм 0,91″ 128 × 32 з I²C. Потрібно перевірити адресу пристрою, підтягування шини та рівні сигналів.
SPI-тестування
FT232H може виконувати роль SPI-master для перевірки дисплея, пам’яті або датчика. Починайте з невисокої частоти та переконайтеся, що режим SPI й порядок сигналів відповідають документації периферії.
JTAG через OpenOCD
Модуль можна інтегрувати в налагоджувальний стенд для підтримуваної цільової системи. Потрібні коректні TCK, TMS, TDI, TDO, спільна земля, безпечна частота та конфігураційний файл адаптера.
FIFO-обмін із контролером
Паралельний FIFO підходить для спеціалізованого передавання потоків даних між USB-хостом і контролером із достатньою кількістю GPIO. Потрібні окреме розведення шини, керувальних сигналів і правильна конфігурація FT232H.
Підключення та запуск
Виберіть режим і програму
Для UART підготуйте VCP і термінальну програму. Для MPSSE виберіть D2XX, PyFtdi, OpenOCD або інший стек, який прямо підтримує FT232H і потрібний протокол.
Звірте контакти модуля
Перевірте підписи на платі та співвіднесіть їх із вибраним режимом. Не визначайте розпіновку за фотографією іншого FT232H-breakout: у різних плат відрізняються маркування, порядок виводів і допоміжні кола.
Перевірте напруги
Виконуйте монтаж при вимкненому живленні. З’єднайте GND адаптера із землею цільового пристрою та переконайтеся, що сигнальні рівні відповідають логіці 3,3 В.
Підготуйте фізичний інтерфейс
Для I²C додайте або перевірте підтягувальні резистори й потрібне з’єднання ліній SDA. Для RS232, RS422 чи RS485 використовуйте окремий трансивер, а не підключайте лінію безпосередньо до FT232H.
Почніть із безпечних параметрів
Після перевірки драйвера та визначення пристрою починайте з невисокої частоти або швидкості. Лише після стабільного обміну поступово підвищуйте параметри в межах можливостей цільової системи.
Обмеження та безпека
Сигнальні I/O розраховані на 3,3 В
Діапазон робочої напруги 3,3–5 В не є гарантією 5-вольтової толерантності всіх контактів. Не подавайте 5 В на сигнальні входи без підтвердження для конкретного контакту; для 5-вольтової TTL/CMOS-логіки використовуйте перетворювач логічних рівнів 3,3↔5 В, якщо він відповідає протоколу та потрібній частоті.
RS232, RS422 і RS485 мають інший фізичний рівень
UART-виводи FT232H не можна безпосередньо з’єднувати з лінією RS232, RS422 або RS485. Для RS232 потрібен трансивер на кшталт модуля MAX3232 RS232↔TTL; для RS485 — модуль MAX485 TTL↔RS485 з окремою перевіркою живлення, логічних рівнів і керування напрямком.
480 Мбіт/с — не швидкість периферійного інтерфейсу
Не плануйте UART, SPI, I²C, JTAG або FIFO за значенням USB Hi-Speed. Пропускна здатність і затримка визначаються всім трактом обміну та можуть бути значно нижчими.
Драйвер визначає доступ до пристрою
VCP/D2XX і libusb-залежні інструменти використовують різні способи доступу. Для PyFtdi потрібен libusb; у Windows може знадобитися заміна драйвера, а в Linux — правило доступу udev.[5] Зміна драйвера може тимчасово прибрати звичайний COM-порт.
Підключайте знеструмлену схему
Перед перестановкою проводів від’єднайте USB і живлення цільового пристрою. Перевірте GND, напрямок сигналів і відсутність короткого замикання, а вже потім підключайте адаптер до комп’ютера.
FAQ
Чи працюють UART, SPI, I²C і JTAG одночасно?
Ні як незалежні інтерфейси. FT232H має один канал, який конфігурується під конкретний режим; синхронні протоколи використовують спільні ресурси MPSSE.
Чи можна підключити 5-вольтовий мікроконтролер?
Можна лише після перевірки сигнальних рівнів. I/O адаптера слід вважати 3,3-вольтовими; для 5-вольтових сигналів застосуйте сумісний перетворювач рівнів.
Чи замінює адаптер повноцінний RS232 або RS485-конвертер?
Ні. FT232H формує UART-сигнали логічного рівня. Для RS232, RS422 і RS485 потрібні окремі трансивери відповідного стандарту.
Чи можна прошити будь-який мікроконтролер через JTAG?
Ні. Програмування можливе лише тоді, коли ПЗ підтримує цільовий контролер, його JTAG-ланцюг, пам’ять і конфігурацію цього адаптера.
Що перевірити, якщо комп’ютер не бачить FT232H?
Перевірте USB-порт, визначення пристрою в операційній системі, потрібний драйвер, права доступу та чи не зайнятий адаптер іншою програмою. Для PyFtdi також перевірте libusb і список пристроїв.
Чому I²C-пристрій не відповідає?
Перевірте спільний GND, адресу, підтягувальні резистори, рівні живлення та сигналів, SCL на ADBUS0 і об’єднання ADBUS1/ADBUS2 для SDA у конфігурації PyFtdi.
