Кварцевий резонатор HC-49S 6.000M/ 7.3728M/ 7,68M/ 8.000M/ 8.192M/ 10.000M/ 11.0592M

Name: Кварцевий резонатор HC-49S 6.000M/ 7.3728M/ 7,68M/ 8.000M/ 8.192M/ 10.000M/ 11.0592M
Brand: Китай
SKU: 5443
Price: 4.00 UAH
Availability: InStock

Виробник: Китай Код товару: 5443

Все про товар

Опис

Характеристики

Відгуки 0

Питання0

Кварцевий резонатор HC-49S 6.000M/ 7.3728M/ 7,68M/ 8.000M/ 8.192M/ 10.000M/ 11.0592M

В наявності

Код товару: 5443

4.00 грн

Знайшли дешевше?

Частота резонатору *

-Робоча частота-:HC-49S 6.000M: Частота 6.000 МГц HC-49S 7.3728M: Частота 7.3728 МГц HC-49S 7.68M: Частота 7.68 МГц HC-49S 8.000M: Частота 8.000 МГц HC-49S 8.192M: Частота 8.192 МГц HC-49S 10.000M: Частота 10.000 МГц HC-49S 11.0592M: Частота 11.0592 МГц

Доставка

Новою Поштою у відділення та поштомати

від 80 ₴

ROZETKA Delivery

Фіксована 49грн

Укрпоштою у відділення по Україні

від 45 ₴

Meest Express

від 60 ₴

Оплата

Оплата карткою

Переказ на картку

Оплата на IBAN

Безготівковий розрахунок

Післяплата

Гарантійні положення

Гарантійні зобов'язання на товари, які були паяні, не поширюються

Кварцевий резонатор HC-49S 6.000M/ 7.3728M/ 7,68M/ 8.000M/ 8.192M/ 10.000M/ 11.0592M

Код товару: 5443

4.00 грн

Опис

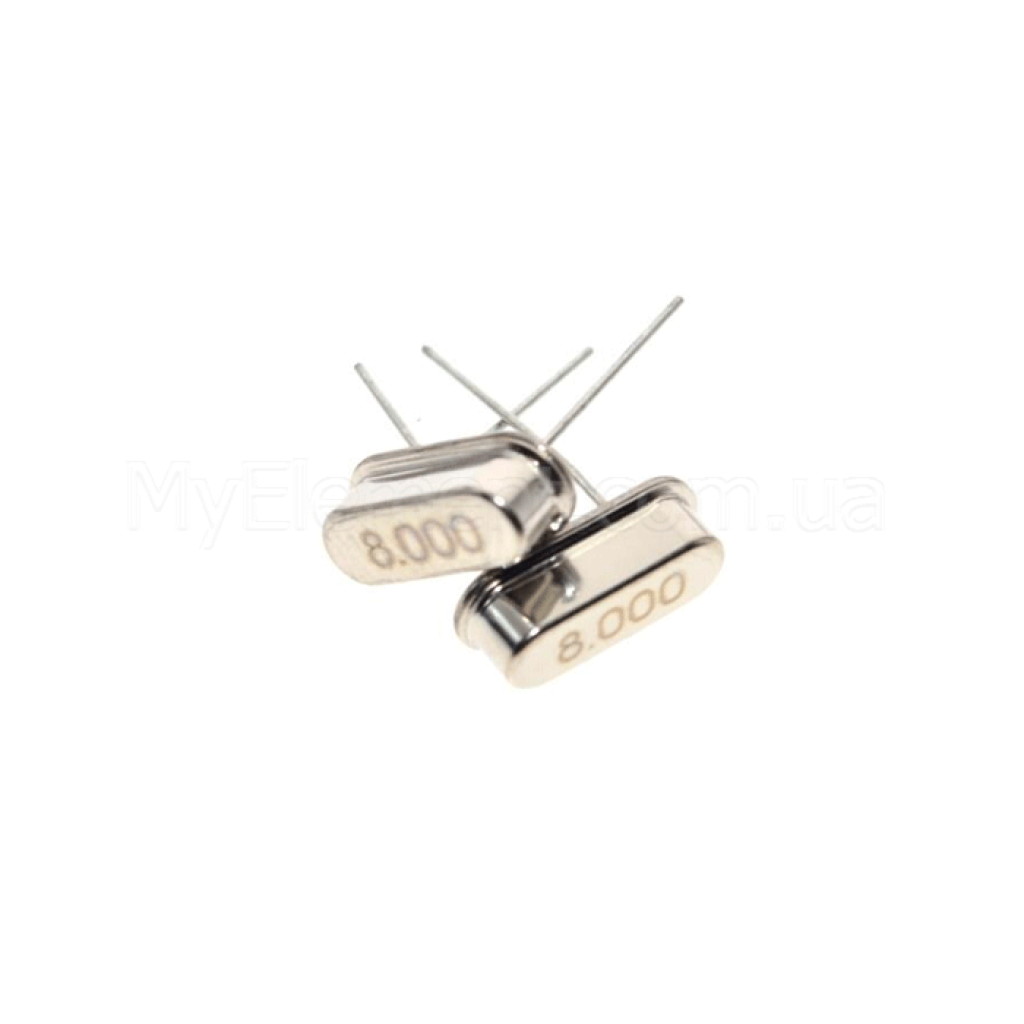

🔌 Кварцевий резонатор HC-49S (6.000–11.0592 МГц)

Високостабільний компонент для точної генерації частоти в електронних системах

Загальний опис

Кварцевий резонатор HC-49S – це надійний п'єзоелектричний компонент, призначений для створення стабільних тактових сигналів у широкому діапазоні електронних пристроїв. Завдяки частотам від 6.000 МГц до 11.0592 МГц, він ідеально підходить для мікроконтролерів, телекомунікаційних систем, аудіо- та відеопристроїв. Компактний корпус HC-49S із черездірковим монтажем забезпечує легку інтеграцію в будь-які проекти. Висока точність (±30 ppm), температурна стабільність (±50 ppm) і низький еквівалентний серійний опір (ESR) роблять цей резонатор незамінним для розробників електроніки, інженерів і ентузіастів. Вибирайте HC-49S для забезпечення надійної роботи ваших пристроїв!

✅ Технічні переваги:

• Висока стабільність частоти – точність ±30 ppm і температурна стабільність ±50 ppm забезпечують надійну роботу навіть у змінних умовах.
• Широкий діапазон частот – доступні частоти від 6.000 МГц до 11.0592 МГц для різноманітних застосувань, від мікроконтролерів до зв’язку.
• Компактний і зручний монтаж – черездіркове пакування HC-49S (11,5 × 4,5 × 3,68 мм) спрощує інтеграцію в плати.
• Низький ESR – еквівалентний серійний опір від 50 до 80 Ом забезпечує ефективну роботу в схемах.
• Довговічність – старіння лише ±5 ppm на рік гарантує тривалий термін служби компонента.

🔧 Ідеальне рішення для:

Мікроконтролери

Системи зв’язку

Аудіопристрої

Відеопристрої

Частотоміри

DIY електроніка

💡 Широкі можливості застосування:

Мікроконтролери та вбудовані системи – кварцевий резонатор HC-49S забезпечує точний тактовий сигнал для мікроконтролерів, таких як Arduino або STM32. Частоти, наприклад, 8.000 МГц або 11.0592 МГц, ідеально підходять для стабільної роботи процесорів. Цей компонент легко інтегрується в плати завдяки черездірковому монтажу.
Телекомунікаційні системи – частота 7.3728 МГц дозволяє генерувати швидкості передачі даних, такі як 115,2 кбіт/с, що є стандартом для послідовного зв’язку. Резонатор забезпечує стабільність сигналу в модемах і радіоприймачах. Низький ESR сприяє ефективності.
Аудіо- та відеопристрої – частота 11.0592 МГц використовується для генерації піднесеної частоти NTSC у відеопристроях, а 8.192 МГц – у цифрових аудіосистемах. Резонатор гарантує чіткість сигналу і мінімізує шум. Його компактність ідеальна для портативних пристроїв.
DIY проекти та прототипування – HC-49S є популярним вибором серед ентузіастів електроніки завдяки доступним частотам і простоті використання. Частота 10.000 МГц часто застосовується в частотомірах і тестових приладах. Надійність компонента забезпечує успіх у прототипах.

📦 Детальні технічні характеристики:

Тип компонента: Кварцевий резонатор
Пакування: HC-49S (черездіркове, DIP-2)
Розміри: 11,5 мм × 4,5 мм × 3,68 мм
Діапазон частот:
- 6.000 МГц
- 7.3728 МГц
- 7.68 МГц
- 8.000 МГц
- 8.192 МГц
- 10.000 МГц
- 11.0592 МГц
Точність частоти: ±30 ppm (стандарт)
Температурна стабільність: ±50 ppm
Температурний діапазон роботи: -10°C до +60°C (стандарт), -20°C до +70°C (розширений)
Температурний діапазон зберігання: -20°C до +70°C
Еквівалентний серійний опір (ESR):
- 6.000 МГц: 80 Ом
- 7.3728 МГц: 80 Ом
- 7.68 МГц: 80 Ом
- 8.000 МГц: 70 Ом
- 8.192 МГц: 70 Ом
- 10.000 МГц: 50 Ом
- 11.0592 МГц: 50 Ом
Ємність навантаження: 18–30 пФ
Режим коливань: Основний (Fundamental)
Старіння: ±5 ppm на рік
Рівень нагону: 100–200 μW
Ізоляційний опір: ≥500 МОм при 100 В постійного струму

⚠️ Важливі аспекти використання:

Правильний вибір ємності конденсаторів – для стабільної роботи резонатора необхідно використовувати конденсатори з ємністю, що відповідає специфікації (18–30 пФ). Неправильний вибір може призвести до зсуву частоти. Перевірте документацію вашого мікроконтролера.
Умови експлуатації – уникайте використання резонатора в умовах, що перевищують температурний діапазон (-20°C до +70°C), щоб запобігти деградації частотної стабільності. Захищайте компонент від вологи та пилу.
Механічна міцність – хоча HC-49S має міцний корпус, уникайте надмірних механічних впливів, таких як удари чи вібрації, які можуть пошкодити кристал. Використовуйте фіксатори під час монтажу.
Сумісність із схемами – переконайтеся, що резонатор відповідає вимогам вашої схеми щодо частоти та рівня нагону. Для частот, таких як 8.192 МГц, перевірте специфіку аудіосистем перед використанням.

Кварцевий резонатор HC-49S – ваш ключ до створення стабільних і надійних електронних систем. Забезпечте точність і ефективність своїх проектів уже сьогодні!
