Коротко про матрицю WS2812B 8×8

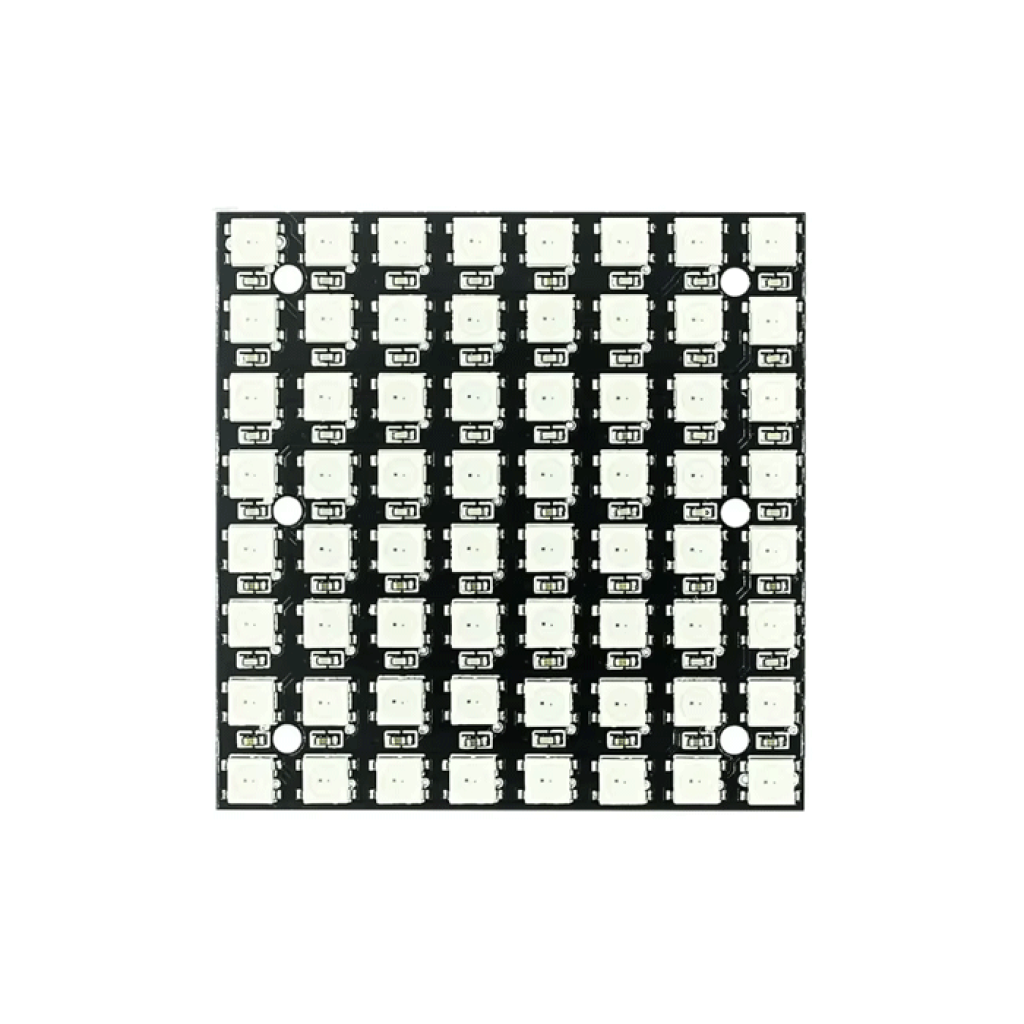

Світлодіодна матриця WS2812B 8×8 — модуль із 64 індивідуально керованими RGB-пікселями для анімацій, кольорової індикації, піксельної графіки та світлових ефектів. Усі пікселі отримують дані через одну цифрову лінію, тому для керування достатньо одного GPIO мікроконтролера.
Ключові характеристики
- Конфігурація
- 8×8, 64 RGB-пікселі
- Тип світлодіодів
- WS2812B, корпус 5×5 мм
- Живлення
- 5 В DC
- Максимальний струм
- до 3,8 А за максимальної яскравості білого
- Керування
- односпрямована послідовна лінія DIN/DOUT
- Швидкість передавання
- 800 кГц [1]
- Кольорові дані
- 24 біти на піксель, по 8 біт на канал [1]
- Вхідні контакти
- DIN, +5V, GND
- Вихідні контакти
- DOUT, +5V, GND
- Розміри плати
- 65×65 мм
- Маркування плати
- WS2812B-64
Детальний опис та особливості
Керування кожною точкою окремо
Кожен WS2812B поєднує RGB-світлодіод і вбудований драйвер. Піксель приймає свою частину послідовного потоку, а решту даних передає далі. Завдяки цьому програма може окремо задавати колір і яскравість усіх 64 точок, використовуючи одну сигнальну лінію.
Для Arduino-сумісних контролерів можна використовувати FastLED або Adafruit NeoPixel. У програмі потрібно вказати 64 пікселі, тип WS2812B і GPIO, підключений до DIN. Перед створенням складної графіки перевірте тестовим скетчем фактичний напрямок і порядок проходження пікселів по матриці.
Живлення та яскравість
Споживання залежить від кількості активних пікселів, їхнього кольору та програмної яскравості. Найбільше навантаження створює одночасне біле світіння всіх 64 точок. Програмне обмеження яскравості зменшує струм і нагрів, але джерело та проводи слід добирати з урахуванням максимального струму 3,8 А.
Каскадне з’єднання
DOUT однієї матриці можна з’єднати з DIN наступного сумісного модуля WS2812B. У програмі всі пікселі такого ланцюжка задаються як одна послідовність. Зі збільшенням кількості матриць окремо плануйте сумарний струм, переріз проводів і точки підведення 5 В.
Підійде / не підійде
Підійде
- для кольорових індикаторів стану, рівнів і подій;
- для піксельних піктограм, коротких анімацій і простих ігор на полі 8×8;
- для світломузики та інтерактивних ефектів із зовнішнім сенсором і контролером;
- для навчальних проєктів із Arduino, ESP32, Raspberry Pi або STM32 за правильного живлення та узгодження сигналу;
- для складання більшої панелі з кількох каскадно з’єднаних модулів.
Не підійде
- для читабельного довгого тексту, фотографій або детальної графіки на одній матриці 8×8;
- для автономної роботи без мікроконтролера та програми;
- для живлення безпосередньо від GPIO або слабкого 5-вольтового виходу плати розробника;
- для прямого керування від 3,3-вольтової логіки, якщо схема не забезпечує надійного рівня сигналу на DIN.
Приклади застосування
Панель стану пристрою
Матриця може показувати кольорові коди, шкали, стрілки та прості символи для сигналізації режиму роботи, помилки або значення датчика.
Анімований настільний індикатор
Поле 8×8 підходить для смайлів, піксельних годинникових символів, ефектів завантаження та коротких циклічних анімацій.
Візуалізація звуку
Мікроконтролер може перетворювати дані з мікрофонного модуля на кольорові стовпчики або візерунки. Матриця виконує індикацію, а обробку сигналу забезпечують зовнішній сенсор і контролер.
Модульна LED-панель
Кілька матриць можна об’єднати через DOUT і DIN для більшого поля. Живлення такої системи розраховується за загальною кількістю пікселів і заданою яскравістю.
Підключення
Знайдіть вхід матриці

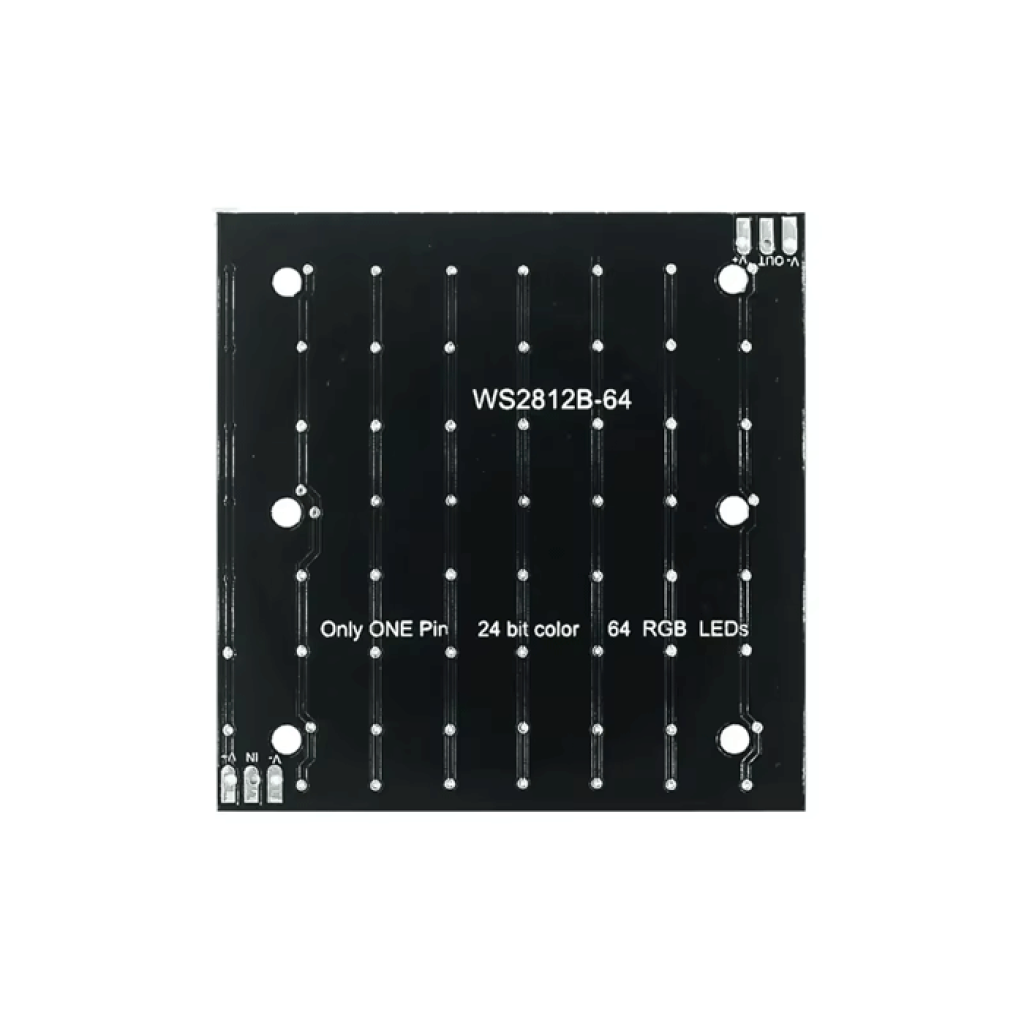

За вимкненого живлення визначте контакти INPUT або DIN, +5V і GND. Сигнал мікроконтролера подавайте саме на DIN; DOUT використовується для наступного адресного модуля.
Підключіть джерело 5 В
Живіть матрицю від окремого стабілізованого джерела. Для режиму максимального білого джерело, роз’єми та проводи мають витримувати струм до 3,8 А.
Об’єднайте землі
З’єднайте GND матриці, джерела живлення та контролера. Без спільної землі дані можуть не розпізнаватися або пікселі працюватимуть нестабільно.
Під’єднайте DIN
Між GPIO контролера та DIN доцільно встановити послідовний резистор 300–500 Ом ближче до матриці. Біля входу живлення можна встановити електролітичний конденсатор 500–1000 мкФ із робочою напругою не нижче 6,3 В між +5V і GND.[2]
Узгодьте 3,3-вольтовий сигнал
Для ESP32, ESP8266, Raspberry Pi та інших контролерів із логікою 3,3 В використовуйте швидкодійний перетворювач сигналу 3,3→5 В, придатний для потоку WS2812B. Контролери з логікою 5 В можна підключати до DIN без підвищення рівня.[2]
Запустіть тест
Почніть із невисокої програмної яскравості, перевірте всі 64 пікселі, порядок кольорових каналів і напрямок проходження матриці. Після цього поступово переходьте до потрібного режиму.
Обмеження та безпека
Перевіряйте полярність і напрямок даних
До ввімкнення звірте позначення +5V, GND, DIN і DOUT безпосередньо на платі. Зворотна полярність, завищена напруга або подавання сигналу на неправильний контакт можуть пошкодити матрицю чи контролер.
Не живіть матрицю від GPIO
GPIO призначений лише для сигналу DIN. Матриця потребує окремої 5-вольтової шини; за одночасного білого світіння всіх пікселів споживання може сягати 3,8 А.
Уникайте підключення під напругою
Підключайте матрицю за вимкненого живлення. Якщо цього неможливо уникнути, спочатку з’єднуйте GND, потім +5V і лише після цього DIN; від’єднуйте у зворотному порядку.[2]
Контролюйте падіння напруги та нагрів
Довгі тонкі проводи, слабке джерело й ненадійні контакти можуть спричинити мерехтіння, неправильні кольори або перезапуски. Для кількох матриць підводьте живлення так, щоб струм усього ланцюжка не проходив через одну тонку перемичку чи один контакт плати.
Корисні товари для проєкту
Контролери з логікою 5 В: для компактного монтажу підійде Nano V3.0 ATmega328P Type-C, а для зручного навчального макета — UNO R3 на ATmega328P. Матрицю в обох випадках живіть від окремого джерела 5 В.
Буфер живлення: біля входу матриці можна встановити полярний електролітичний конденсатор 1000 мкФ, 10 В, дотримуючись правильної полярності.
Компактніша альтернатива: якщо достатньо 16 пікселів і важливий розмір 30×30 мм, розгляньте матрицю WS2812B 4×4.
FAQ
Чи можна живити матрицю від контакту 5V Arduino?
Для всієї матриці використовуйте окреме стабілізоване джерело 5 В. Arduino подає сигнал DIN, а її GND з’єднується з GND джерела та матриці.
Чи працюватиме матриця з ESP32 або Raspberry Pi?
Так, якщо програмне забезпечення підтримує WS2812B, матриця має окреме живлення 5 В, землі об’єднані, а сигнал 3,3 В узгоджений до 5 В швидкодійним перетворювачем.
Чому пікселі мерехтять або показують неправильні кольори?
Перевірте спільну землю, напругу 5 В під навантаженням, напрямок DIN/DOUT, контакти та рівень сигналу. Для діагностики також зменште загальну яскравість.
Чи можна з’єднати кілька таких матриць?
Так. Підключіть DOUT попередньої матриці до DIN наступної та збільште загальну кількість пікселів у програмі. Живлення розраховуйте за сумарним струмом усіх модулів.
Чи можна показувати текст?
Одна матриця 8×8 підходить для окремих простих символів і короткої піксельної анімації. Для читабельного рядка потрібне більше поле з кількох модулів або дисплей вищої роздільності.
Документація
- Worldsemi — WS2812B Intelligent control LED integrated light source: формат 24-бітних даних, порядок передавання та швидкість 800 кГц.
- Adafruit Learning System — NeoPixel Überguide: Best Practices: резистор у лінії даних, буферний конденсатор, спільна земля, послідовність підключення та узгодження логічних рівнів.
