Закон Ома — фундаментальний закон для електронщика
Як пов’язати напругу, струм і опір, розрахувати резистор для LED та не перетворити навантажувальний резистор на несподівану пічку.
Якщо ви лише заходите у світ електроніки, закон Ома стане одним із перших справжніх інструментів у вашій валізі. Він не розрахує будь-яку схему одним помахом формули, зате точно пов’яже напругу, струм і опір на вибраній ділянці кола.
Зміст статті

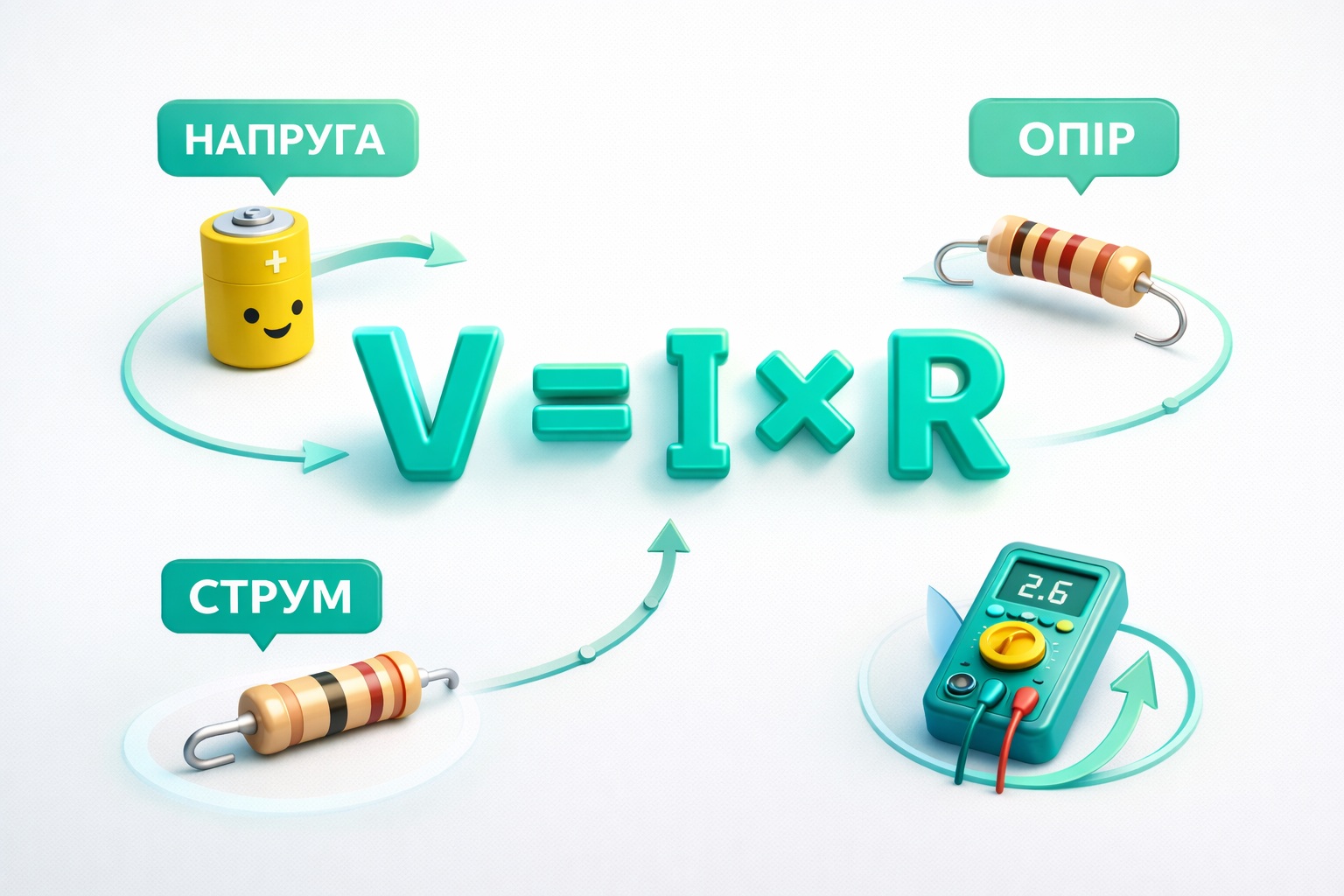

Три кити електрики: напруга, струм, опір
Почнімо з інтуїції. Водопровідна аналогія не є точною копією електричного кола, але добре показує взаємозв’язок трьох величин: тиск нагадує напругу, потік води — струм, а звуження труби — опір.
Напруга
Різниця електричних потенціалів між двома точками. Саме вона створює умови для руху заряду. Одиниця — вольт (В).
Струм
Швидкість перенесення електричного заряду через переріз провідника. Одиниця — ампер (А).
Опір
Величина, що описує співвідношення напруги та струму для вибраного елемента й режиму. Одиниця — ом (Ω).
| Величина | Позначення | Одиниця | Водяна аналогія |
|---|---|---|---|
| Напруга | V або U |
вольт, В | різниця тиску |
| Струм | I |
ампер, А | об’ємний потік |
| Опір | R |
ом, Ω | перешкода потоку |
Формула закону Ома
У праці 1827 року Георг Ом описав експериментальний зв’язок між напругою та струмом. Для омічного елемента за незмінних умов графік V–I є лінійним, а його нахил визначає опір.1
Залежно від невідомої величини ту саму залежність записують трьома способами:

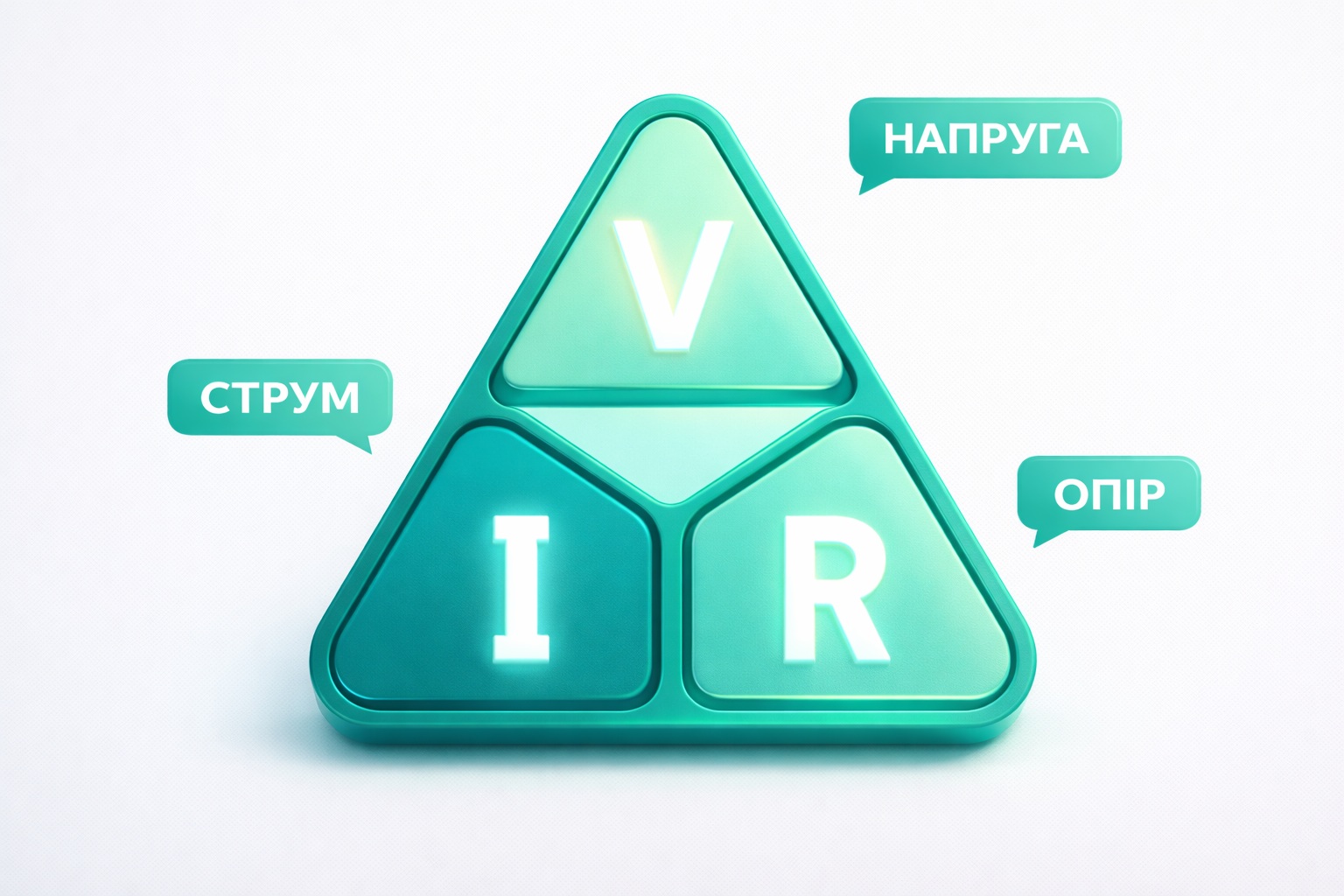

V = I × Rшукаємо напругуI = V / Rшукаємо струмR = V / Iшукаємо опірТрикутник Ома — мнемонічна підказка
Закрийте пальцем величину, яку шукаєте. Якщо залишилися I та R поруч — множимо. Якщо одна величина опинилася над іншою — ділимо.
Перший практичний приклад: струм через резистор
Є джерело 12 В і резистор 600 Ω. Який струм потече через резистор, якщо напруга на ньому справді становить 12 В?
- Шукаємо: струм
I. - Відомо:
V = 12 В,R = 600 Ω. - Обираємо:
I = V / R. - Підставляємо числа й перевіряємо одиниці.
// Дано: V = 12 В, R = 600 Ω I = V / R I = 12 В / 600 Ω I = 0,02 А = 20 мА
Результат 20 мА стосується саме цього резистора при напрузі 12 В. Це знайоме для індикаторних LED число, але не універсальний «струм світлодіода»: допустимий режим визначає datasheet конкретного компонента.

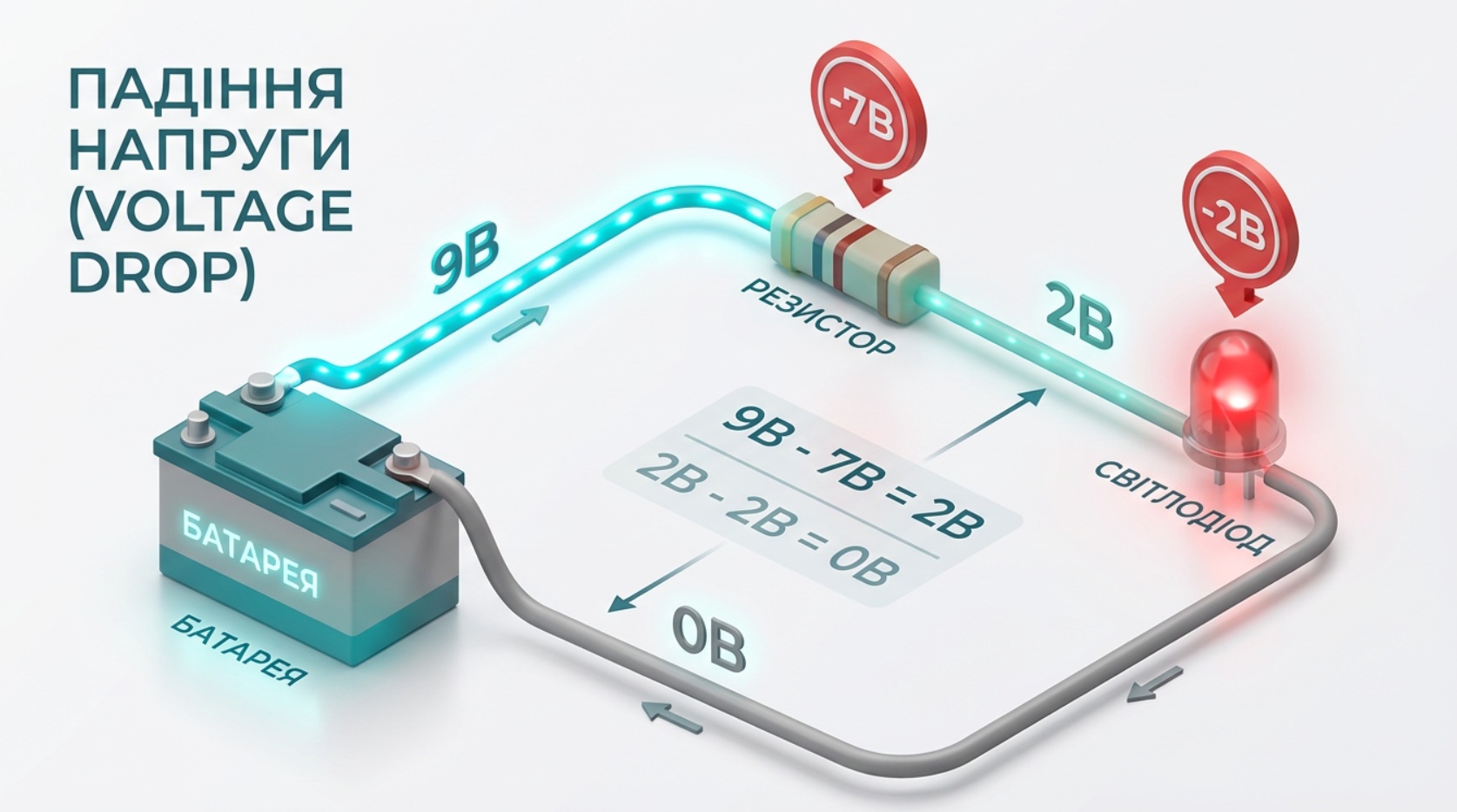

«Hello World» електроніки: LED і послідовний резистор
Світлодіод має нелінійну вольт-амперну характеристику, тому поводитися з ним як із постійним резистором не можна. У простому індикаторному колі струм задає окремий послідовний резистор.
- +9 Вплюс джерела
- Резисторобмежує струм
- Червоний LEDанод → катод
- 0 Вмінус джерела
Навчальна задача: маємо батарею 9 В, червоний LED, бажаний струм 10 мА і прийняте для розрахунку пряме падіння VF = 2 В.
- Напруга на резисторі:
9 В − 2 В = 7 В. - Струм у базових одиницях:
10 мА = 0,01 А. - Розрахунок:
R = 7 В / 0,01 А = 700 Ω.
// VS = 9 В, VF = 2 В, ILED = 0,01 А R = (VS − VF) / ILED R = (9 В − 2 В) / 0,01 А R = 700 Ω
Номіналу 700 Ω у найуживаніших рядах може не бути. При 750 Ω розрахунковий струм становить приблизно 9,3 мА, а при 680 Ω — приблизно 10,3 мА. Більший номінал тут є консервативним стартом, але не універсальним законом: треба врахувати допуск джерела, розкид VF, температуру та вимоги до яскравості.
Для конкретного прикладу Kingbright WP7113ID datasheet наводить при струмі 10 мА типову пряму напругу 1,9 В і максимальну 2,3 В. Це не параметри всіх червоних LED, а добра ілюстрація того, чому круглі 2 В слід називати припущенням.2
Потужність: чому резистор стає гарячим
Резистор не знищує енергію — він перетворює електричну потужність переважно на тепло. Тому після розрахунку струму завжди потрібен другий крок: перевірка розсіюваної потужності.
Для нашого LED-резистора на ньому приблизно 7 В, а струм становить 0,01 А:
P = V × I
P = 7 В × 0,01 А
P = 0,07 Вт = 70 мВт
Розраховані 0,07 Вт нижчі за паспортні 0,125 Вт резистора на ⅛ Вт. Однак напис на компоненті не скасовує умов datasheet: допустима потужність залежить від температури, монтажу, вентиляції та тривалості навантаження.
Одиниці вимірювання: нулі теж уміють кусатися
Найнадійніший метод для початківця — перевести значення у вольти, ампери й оми. Але закон Ома не вимагає виключно базових одиниць: можна користуватися й узгодженими парами, якщо правильно враховано множники.
| Префікс | Множник | Приклад | У базових одиницях |
|---|---|---|---|
| мілі-, м | 10−3 | 20 мА | 0,02 А |
| мікро-, мк або μ | 10−6 | 500 мкА | 0,0005 А |
| кіло-, к | 103 | 4,7 кΩ | 4700 Ω |
| мега-, М | 106 | 1 МΩ | 1 000 000 Ω |
В / кΩ = мАнаприклад, 5 В / 1 кΩ = 5 мАмА × кΩ = Внаприклад, 2 мА × 3 кΩ = 6 ВВ × мА = мВтнаприклад, 5 В × 20 мА = 100 мВтЯкщо множники поки плутаються, спокійно переводьте все в базові одиниці. Калькулятор не образиться, а от пропущені три нулі інколи дуже переконливо нагрівають резистор.
Типові помилки початківців
- Переплутали міліампери з амперами. Значення 20 мА — це 0,02 А, а не 20 А.
- Подали всю напругу джерела на LED-резистор. У послідовному колі треба відняти пряму напругу світлодіода.
- Перевірили опір, але забули потужність. Правильний номінал в омах ще не означає правильний корпус і тепловий режим.
- Прийняли типове значення за гарантоване. Типове
VFдопомагає оцінити схему, але межі та розкид треба шукати в datasheet. - Поставили амперметр паралельно джерелу. У режимі вимірювання струму мультиметр має дуже малий внутрішній опір, тому таке підключення фактично створює коротке замикання через прилад.
- Забули правило паралельних резисторів. Еквівалентний опір додатних паралельних резисторів менший за найменший опір окремої гілки.

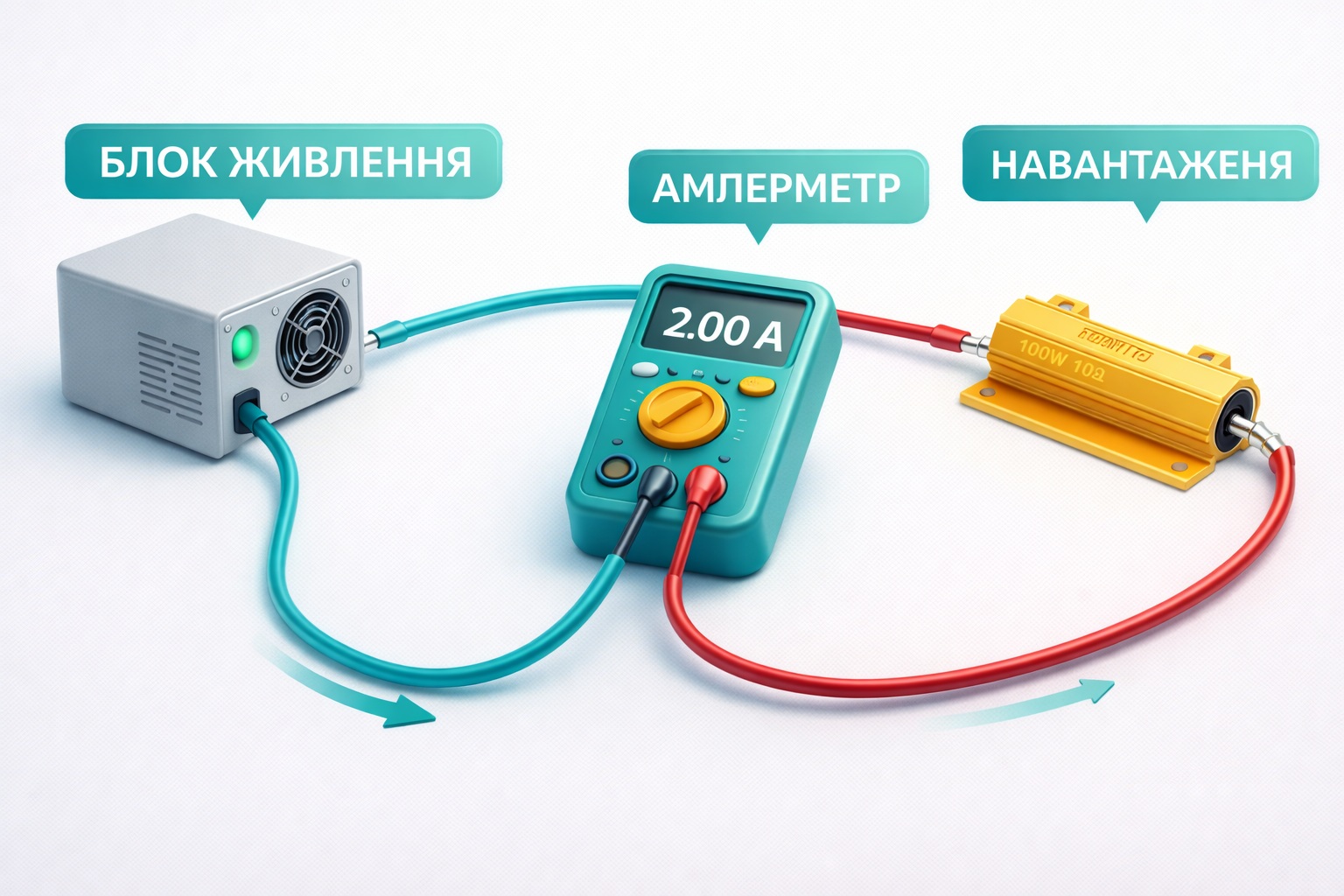

Розраховуємо навантаження для блока живлення
Припустімо, блок живлення має номінал 12 В / 2 А. Спочатку виконаємо лише розрахунок резистивного навантаження — без заяви, що конкретний БЖ уже пройшов стендовий тест.
Задача: який опір теоретично дасть струм 2 А при напрузі 12 В?
R = V / I R = 12 В / 2 А R = 6 Ω P = V × I P = 12 В × 2 А P = 24 Вт
- БЖ 12 Вструм вимкнено під час монтажу
- Запобіжникпідібраний до кола
- Амперметрпослідовно, правильне гніздо
- 6 Ωрозсіювання близько 24 Вт
Резистор менше 6 Ω за незмінних 12 В вимагатиме понад 2 А. Але реакція блока живлення не відома наперед: захист може спрацювати, напруга може знизитися, а джерело без належного захисту може перегрітися або пошкодитися.
Для першої перевірки безпечніше починати з меншого струму й контролювати напругу та температуру. Повноцінне випробування БЖ потребує відомих умов, часу, приладів і теплового контролю — це вже окрема лабораторна історія.
Де закон Ома не працює напряму
Закон Ома описує лінійний зв’язок, коли струм пропорційний прикладеній напрузі. Така поведінка характерна для омічних елементів у визначеному діапазоні та за незмінних умов. Багато реальних компонентів є неомічними.1
Діоди та LED
Їхній струм нелінійно залежить від напруги. Для простого LED-кола закон Ома застосовують до послідовного резистора після врахування VF.
Лампа розжарювання
Холодна нитка має менший опір, ніж розігріта, тому під час увімкнення виникає підвищений пусковий струм.
Транзистор
Його режим визначають нелінійні характеристики, схема зміщення та навантаження. Одного постійного «опору транзистора» для всіх режимів не існує.
Навіть звичайний резистор
Опір змінюється з температурою, а допустима потужність залежить від охолодження. Формула правильна, але умови не можна виносити за дужки.
Практичний алгоритм
- Виберіть конкретну ділянку кола.
- Запишіть відомі напругу, струм і опір.
- Узгодьте одиниці та префікси.
- Застосуйте потрібну форму V = I × R.
- Окремо перевірте потужність.
- Зіставте результат із datasheet і реальними умовами роботи.
Закон Ома для електронщика — як таблиця множення для математика. Але навіть таблиця множення не підкаже, чи потрібен резистору радіатор. Для цього існують datasheet, вимірювання й здорове інженерне занепокоєння.
Корисні матеріали MyProject
Короткі відповіді
Чи можна всюди користуватися трикутником Ома?
Трикутник лише переставляє члени формули. Спочатку треба переконатися, що для вибраного елемента й режиму доречно використовувати лінійну модель із постійним R.
Чому виміряний струм відрізняється від розрахованого?
Через допуски резисторів, зміну напруги джерела під навантаженням, температуру, опір проводів і самого вимірювального кола. Розрахунок описує модель із заданими числами; вимірювання показує реальний зразок.
Чи обов’язково брати резистор із подвійним запасом потужності?
Ні, це практичний консервативний орієнтир, а не універсальна норма. Перевіряйте паспортну потужність, derating, температуру, спосіб монтажу й імпульсні режими конкретного резистора.
Технічні джерела
-
OpenStax — University Physics Volume 2, §9.4 “Ohm’s Law”.
Підтримує: формулу
V = IR, експериментальний характер закону, публікацію Ома 1827 року, відмінність між омічними та неомічними компонентами й температурну залежність опору. ↩ - Kingbright — WP7113ID High Efficiency Red LED, Spec No. DSAF0012 / 1101005042, Rev. V.14A (PDF; дата в документі 01/08/2026). Підтримує: приклад прямої напруги 1,9 В типово та 2,3 В максимум при 10 мА, залежність струму й характеристик від робочих умов. Параметри належать саме WP7113ID, а не всім червоним LED. ↩
- TT Electronics — Aluminium Housed Wirewound Resistors, WH Series, 04.26 (PDF). Підтримує: залежність паспортної потужності від еталонного радіатора, застосування теплопровідного матеріалу та необхідність derating при меншому радіаторі або роботі без нього. ↩
- Fluke — Multimeter Fuse Replacements. Підтримує: потребу у справному запобіжнику правильного типу для приладів, що вимірюють струм, і його роль у захисті від електричного короткого замикання. ↩
