Коротко про XH-W1209

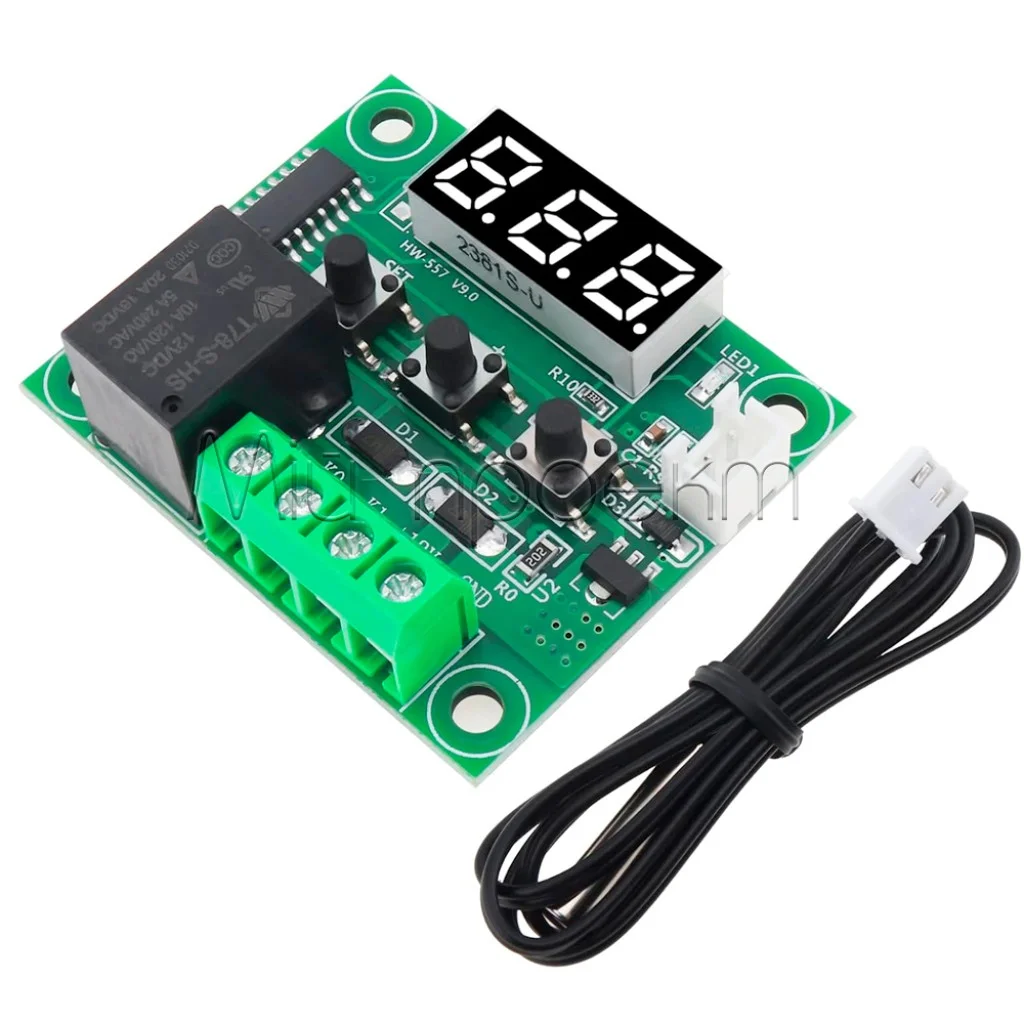

XH-W1209 — цифровий термостат для автоматичного вмикання одного нагрівального або охолоджувального навантаження залежно від температури. Модуль живиться від 12 В постійного струму, працює з датчиком NTC 10 кОм і комутує навантаження електромеханічним реле.
Доступні дві окремі товарні опції: термостат XH-W1209 без корпусу або пластиковий корпус для нього. Перед замовленням перевірте вибраний варіант: опція «Корпус» не містить термостат.
Ключові характеристики
- Живлення модуля
- 12 В DC
- Діапазон контролю температури
- від −50 до +110 °C
- Датчик
- NTC 10 кОм, 0,5%; кабель 1 м
- Точність
- ±0,1 °C
- Крок індикації
- 0,1 °C у межах від −9,9 до +99,9 °C; 1 °C поза цими межами
- Релейний вихід
- 1 канал, електромеханічне реле
- Максимальний струм
- до 10 А; при 220 В AC — до 5 А
- Гістерезис
- налаштовується від 0,1 до 15 °C

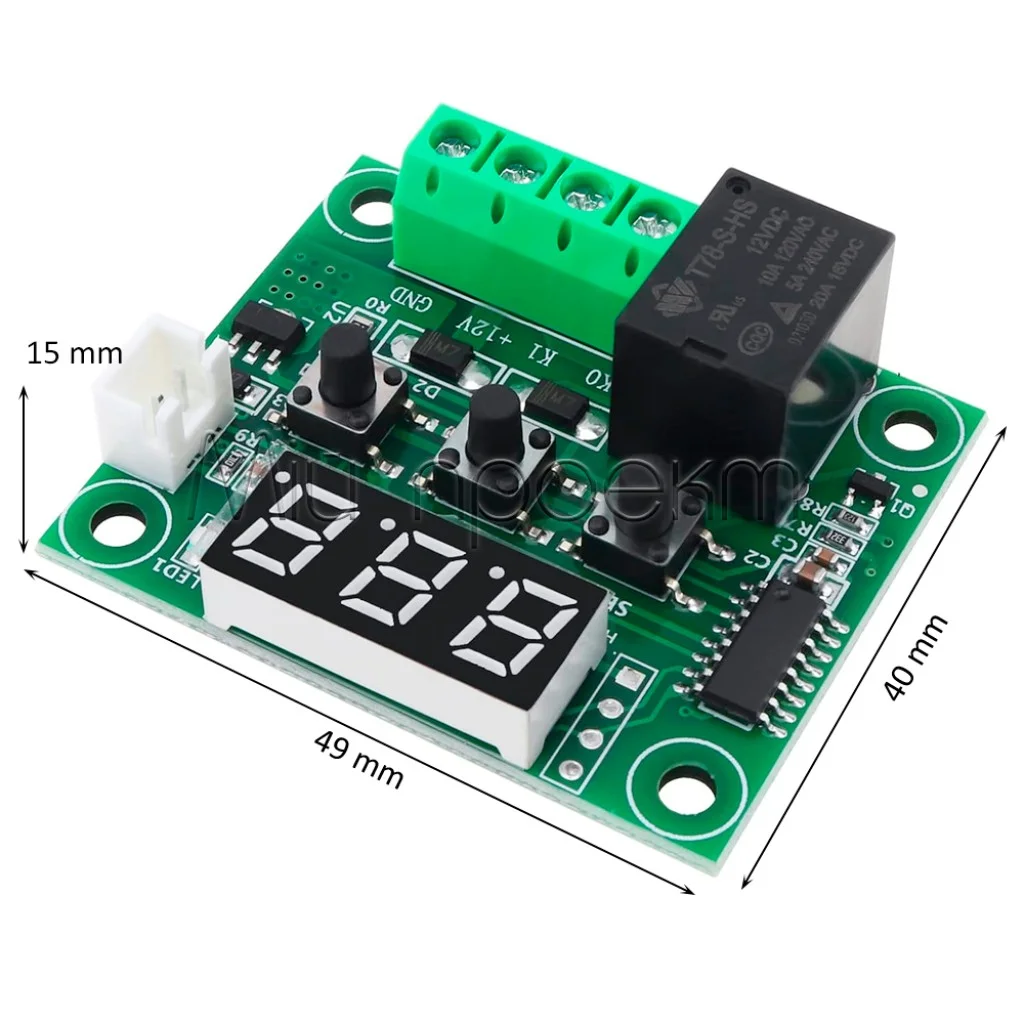

- Розміри модуля
- 49 × 40 × 15 мм
- Вага модуля
- 24 г
Детальний опис та особливості
Як працює регулювання
W1209 порівнює температуру від виносного NTC-датчика із заданим значенням і перемикає реле. У режимі нагріву реле вмикає нагрівач після зниження температури, а в режимі охолодження — вентилятор або інше охолоджувальне обладнання після її підвищення.
Налаштовуваний гістерезис задає різницю між порогами вмикання та вимикання. Більше значення зменшує частоту перемикань реле й виконавчого обладнання, а менше звужує температурний коридор, але потребує врахування теплової інерції системи.
Керування та налаштування

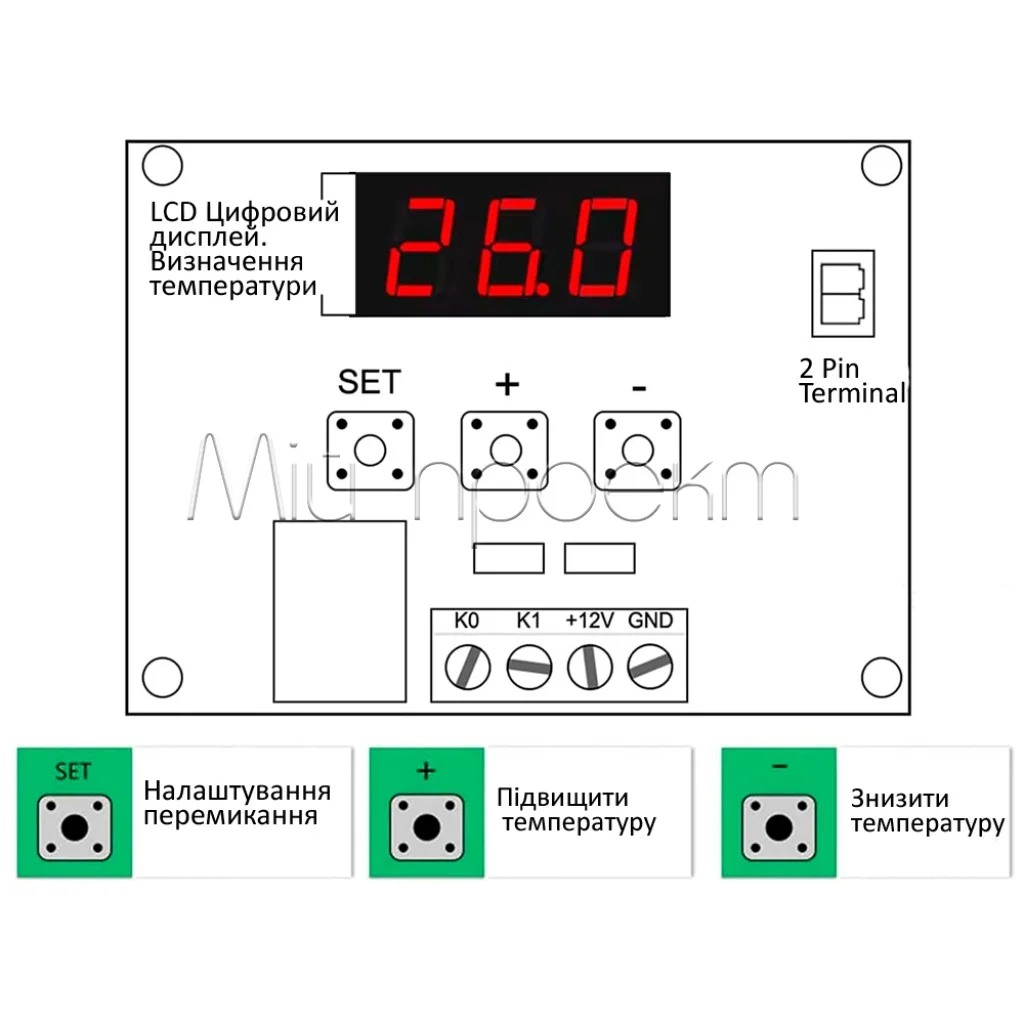

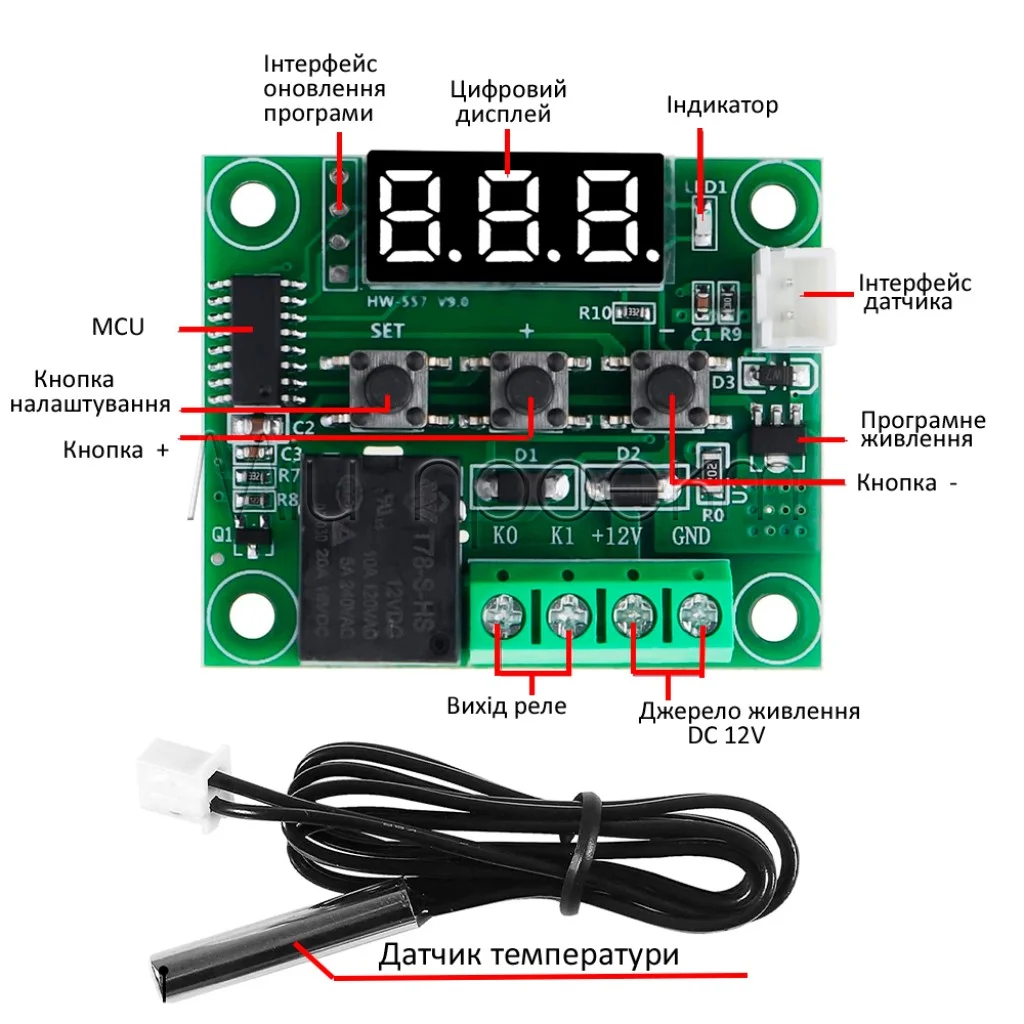

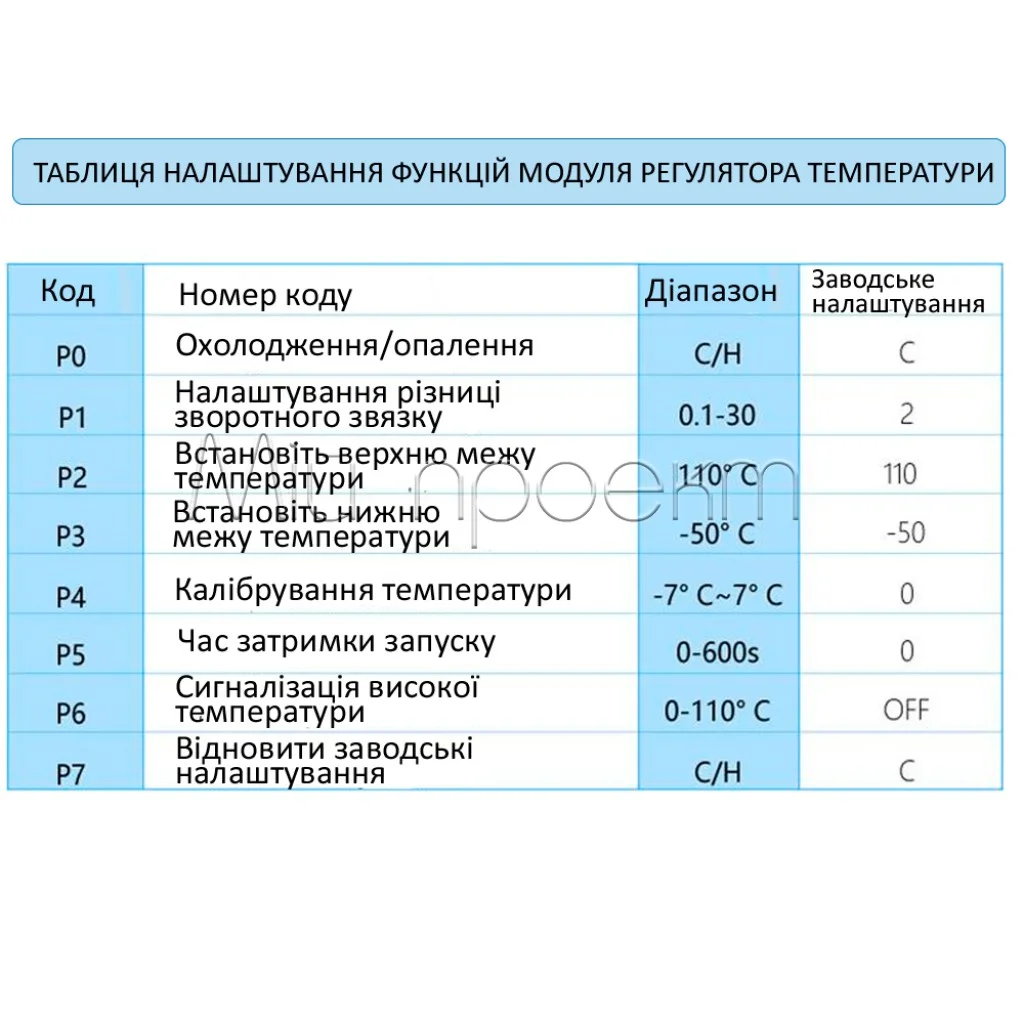

Три кнопки Set, «+» і «−» використовуються для встановлення температури та параметрів. Доступні режими нагріву й охолодження, корекція показань датчика, затримка спрацювання, обмеження діапазону налаштування та аварійний температурний поріг. Червоний трирозрядний LED-індикатор показує температуру, а окремий світлодіод — стан реле.
Нумерація окремих пунктів меню може відрізнятися між виконаннями W1209. Перед налаштуванням затримки або аварійного порога звірте позначення, які фактично відображає ваш екземпляр, і не використовуйте інструкцію від зовні схожої плати без перевірки.
Формат модуля

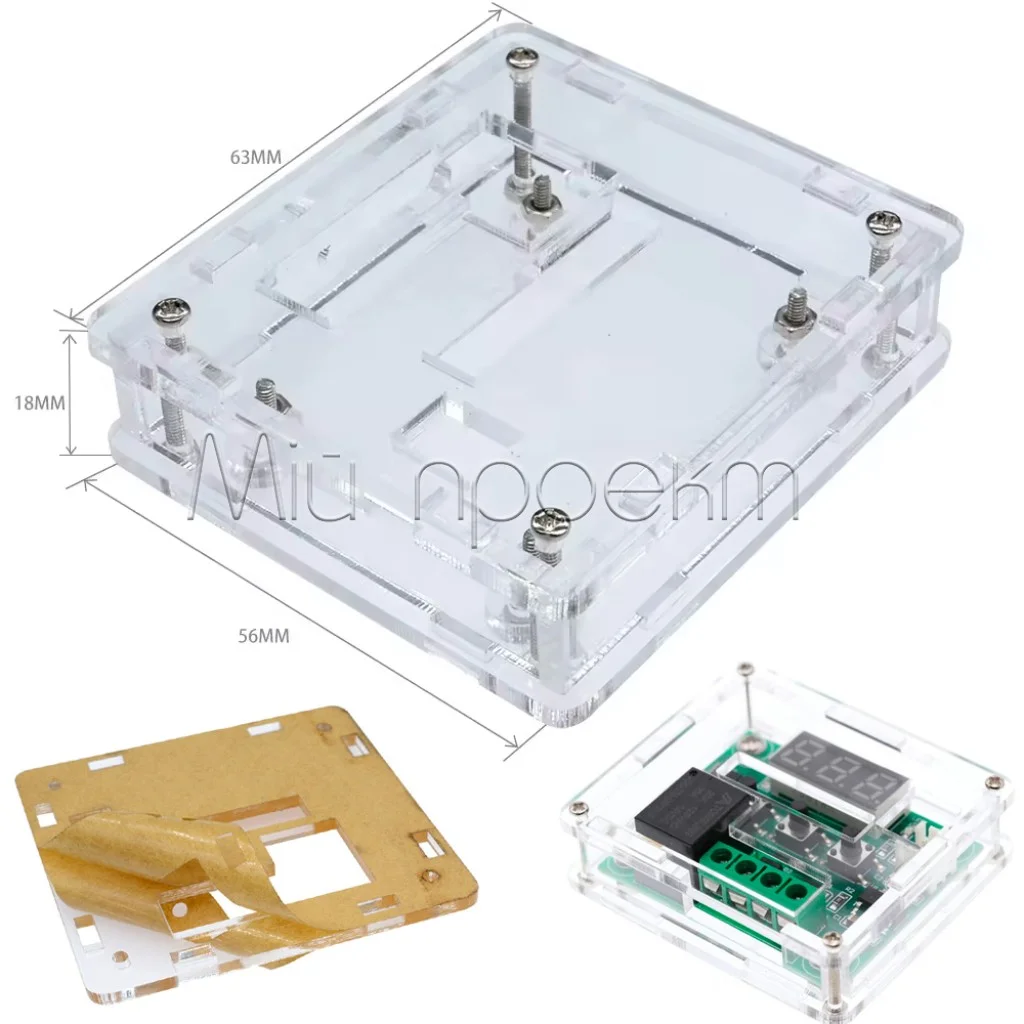

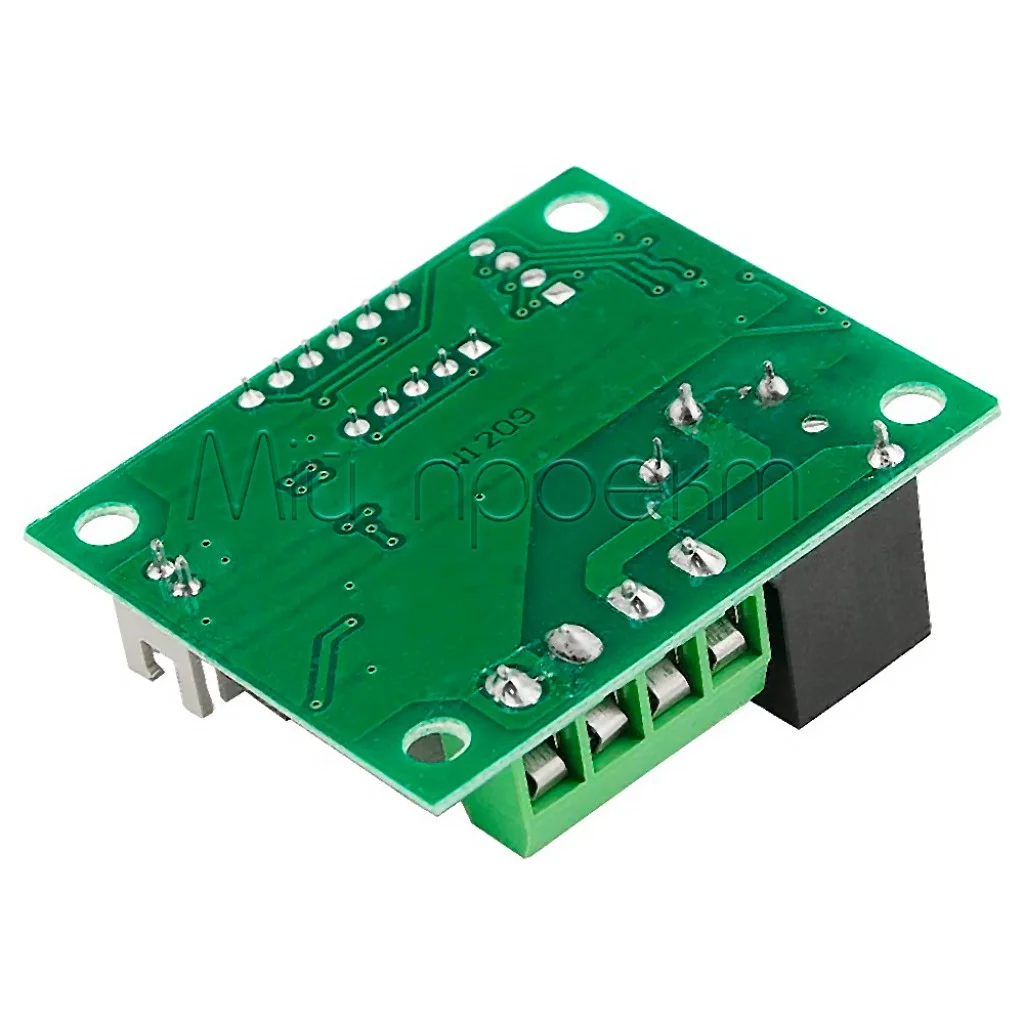

Якщо вибрано опцію XH-W1209, термостат постачається як компактна плата без пластикового корпусу. Окремий корпус закриває плату для монтажу, але клеми, проводи та комутовані кола все одно потребують правильної ізоляції й механічної фіксації.
Підійде / не підійде
Підійде
- для одноканального керування нагрівачем або охолоджувачем за температурою;
- для автоматичного запуску вентилятора в електронній шафі;
- для DIY-систем із доступним живленням 12 В DC та окремо підібраним навантаженням;
- коли потрібні гістерезис, калібрування датчика й затримка спрацювання.
Не підійде
- для одночасного незалежного керування нагрівом і охолодженням — релейний канал один;
- для контролю вологості — W1209 вимірює лише температуру;
- як готовий прилад для розетки без монтажу, корпусу та ізоляції;
- як єдиний аварійний захист у системах, де відмова може пошкодити обладнання або створити небезпеку.
Приклади застосування
Вентиляція електронної шафи
У режимі охолодження W1209 може вмикати 12-вольтовий вентилятор після перевищення заданої температури. Датчик розміщують у зоні, температуру якої потрібно контролювати, а не безпосередньо в потоці холодного повітря.
Керування локальним підігрівом
У режимі нагріву модуль може керувати сумісним нагрівальним матом у теплиці або тераріумі. Поріг і гістерезис налаштовують з урахуванням теплової інерції, а для живих організмів додають незалежний обмежувач перегріву.
Охолоджувальна установка
Затримка спрацювання допомагає уникати надто швидких повторних запусків. Для компресора потрібно окремо перевірити пусковий струм і за потреби керувати ним через відповідний контактор.
Підключення та перший запуск
Перевірте вибрану опцію
Для роботи потрібен саме термостат XH-W1209. Якщо вибрано лише корпус, електронного модуля в цій опції немає.
Підключіть датчик
Встановіть NTC-датчик 10 кОм у точці, що відображає температуру контрольованої зони. Не розміщуйте його впритул до нагрівача, вентилятора або іншого локального джерела температурного впливу.
Подайте живлення 12 В DC
Дотримуйтеся полярності клем живлення. Напруга 220 В AC не призначена для живлення плати.
Підключіть навантаження через реле

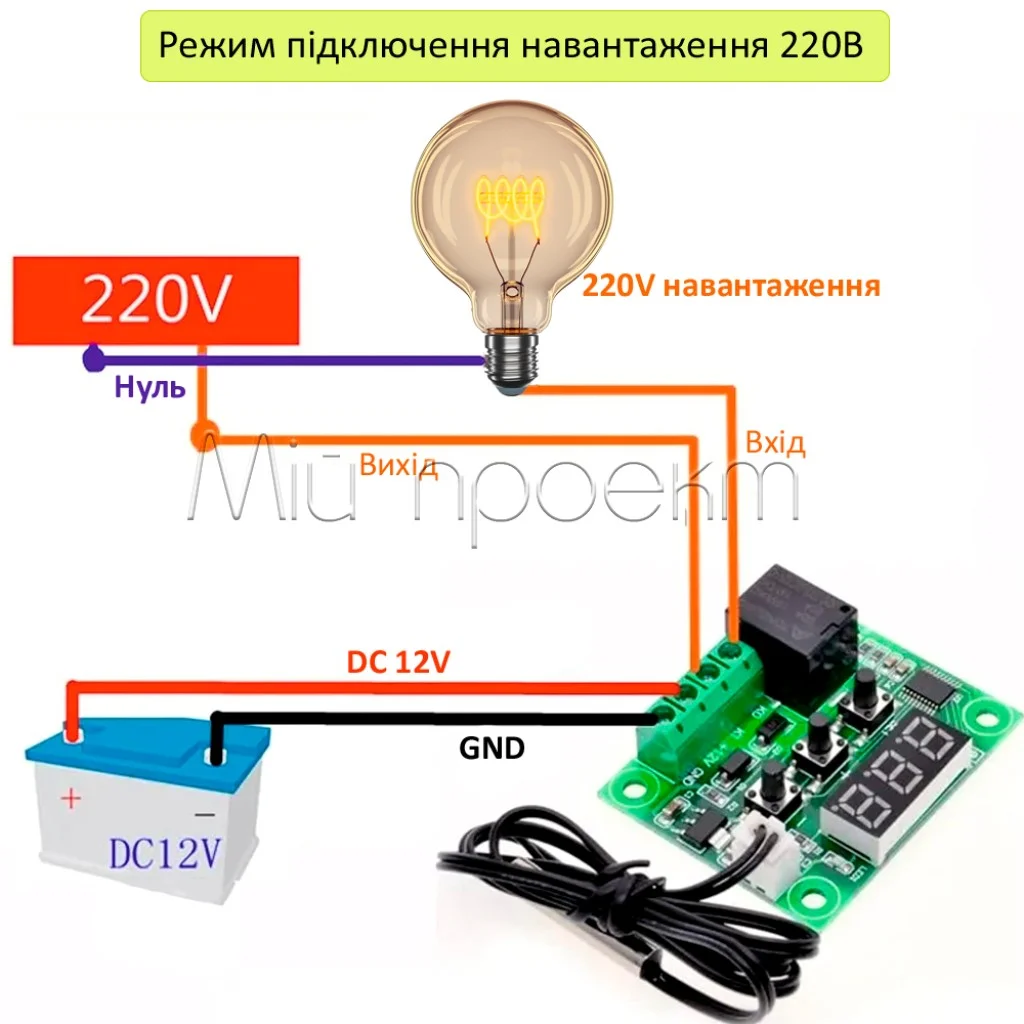

Якщо клеми конкретної плати позначені +12V, GND, K0 і K1, для 12-вольтового навантаження застосовують перемичку між +12V і K1, а навантаження підключають між K0 та GND. Для навантаження з іншою напругою використовуйте окреме джерело та комутуйте його коло контактами реле. Якщо маркування відрізняється, не копіюйте цю схему без перевірки призначення клем.
Налаштуйте режим
Виберіть нагрів або охолодження, задайте температуру та гістерезис. Для компресорного обладнання також установіть достатню затримку повторного запуску.
Перевірте роботу
Спочатку випробуйте логіку перемикання з безпечним малопотужним навантаженням, а потім перевірте струм, ізоляцію та захист робочого кола.
Варіанти товару
Термостат XH-W1209
Електронний модуль термостата без пластикового корпусу.
Корпус

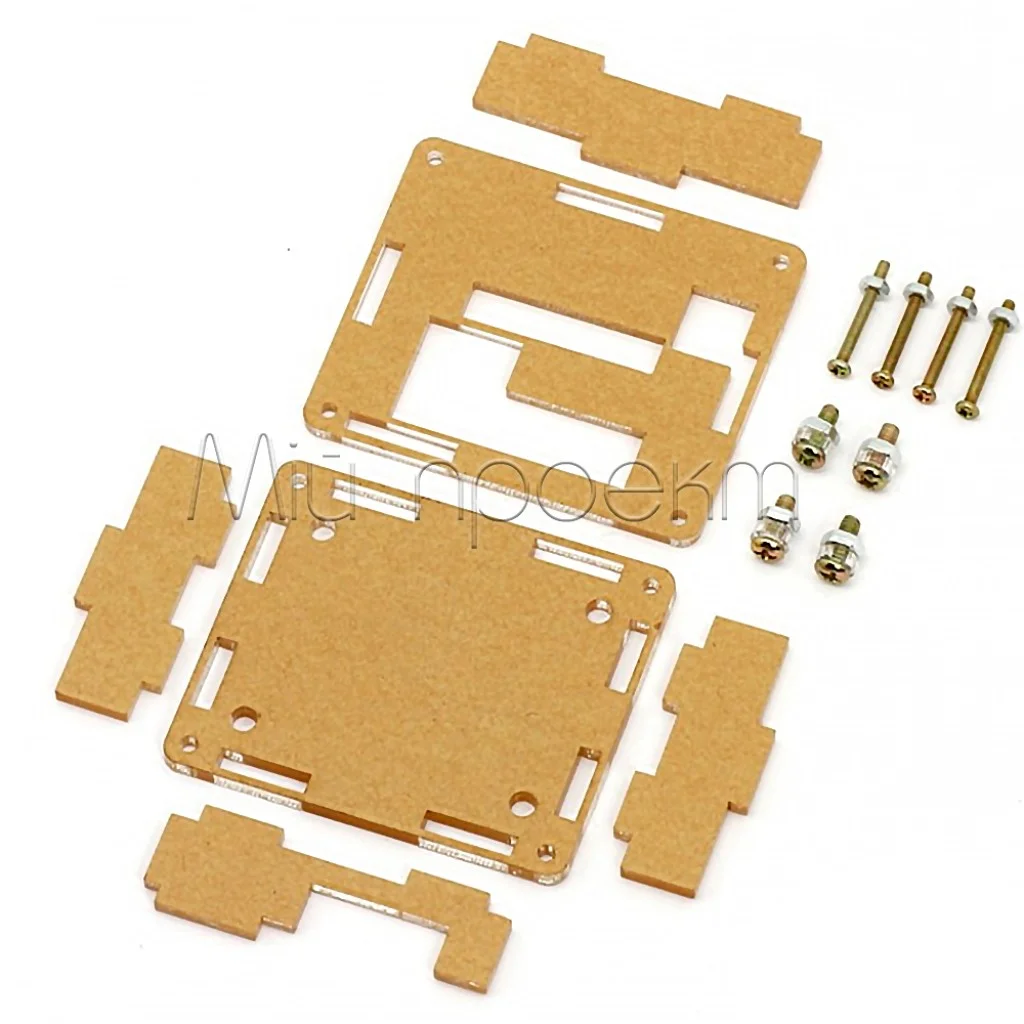

Окремий пластиковий корпус для термостата. Ця опція не містить електронний модуль.
Альтернативи й сумісні рішення
- Якщо потрібен терморегулятор у корпусному виконанні з вибором живлення 12 В, 24 В або 220 В, розгляньте цифровий терморегулятор XH-W3001.
- Для одночасного контролю температури та вологості підійде контролер XH-M452.
Обмеження та безпека
Не подавайте 220 В на вхід живлення
Плата живиться лише від 12 В постійного струму. Значення 220 В AC стосується комутованого кола реле, а не живлення електроніки. Монтаж мережевих кіл виконуйте тільки в закритому ізольованому корпусі з належним захистом.
Враховуйте тип навантаження
10 А та 5 А при 220 В AC є максимальними значеннями, а не універсальною рекомендацією для будь-якого навантаження. Двигуни, компресори, лампи й інші пристрої з великим пусковим струмом можуть потребувати контактора, запобіжника та додаткового захисту.
Додайте незалежний аварійний захист
Не використовуйте W1209 як єдиний захист від перегріву, замерзання або відмови датчика. Для систем із ризиком пошкодження обладнання, пожежі чи шкоди живим організмам потрібен окремий термообмежувач або інший незалежний канал відключення.
Не плутайте діапазон датчика з умовами для плати
Діапазон від −50 до +110 °C стосується контролю та вимірювання температури. Не розміщуйте саму електронну плату в такому середовищі без окремого підтвердження допустимих умов для її компонентів.
FAQ
Це термостат чи корпус?
Доступні дві окремі опції: термостат XH-W1209 без корпусу або лише пластиковий корпус. Перед оформленням замовлення перевірте вибраний варіант.
Чи можна живити W1209 від 220 В?
Ні. Модулю потрібні 12 В DC. Реле може комутувати окреме коло 220 В AC у межах до 5 А, але таке підключення потребує безпечного корпусу, ізоляції та кваліфікованого монтажу.
Чи може W1209 одночасно керувати нагрівачем і вентилятором?
Ні. Один релейний канал працює або за логікою нагріву, або за логікою охолодження. Для двох незалежних навантажень потрібен двоканальний контролер.
Чи підходить термостат для компресора?
W1209 можна використовувати в логіці охолодження із затримкою повторного запуску, якщо пусковий і робочий струм обладнання враховано. Для компресора часто потрібен окремий контактор і незалежний захист.
Як отримати коректні показання температури?
Розмістіть датчик у репрезентативній точці, дайте системі стабілізуватися та порівняйте показання з еталонним термометром. За потреби скористайтеся корекцією датчика; крок індикації 0,1 °C не усуває впливу монтажу й калібрування.
