Програмований контролер температури та вологості XH-M452

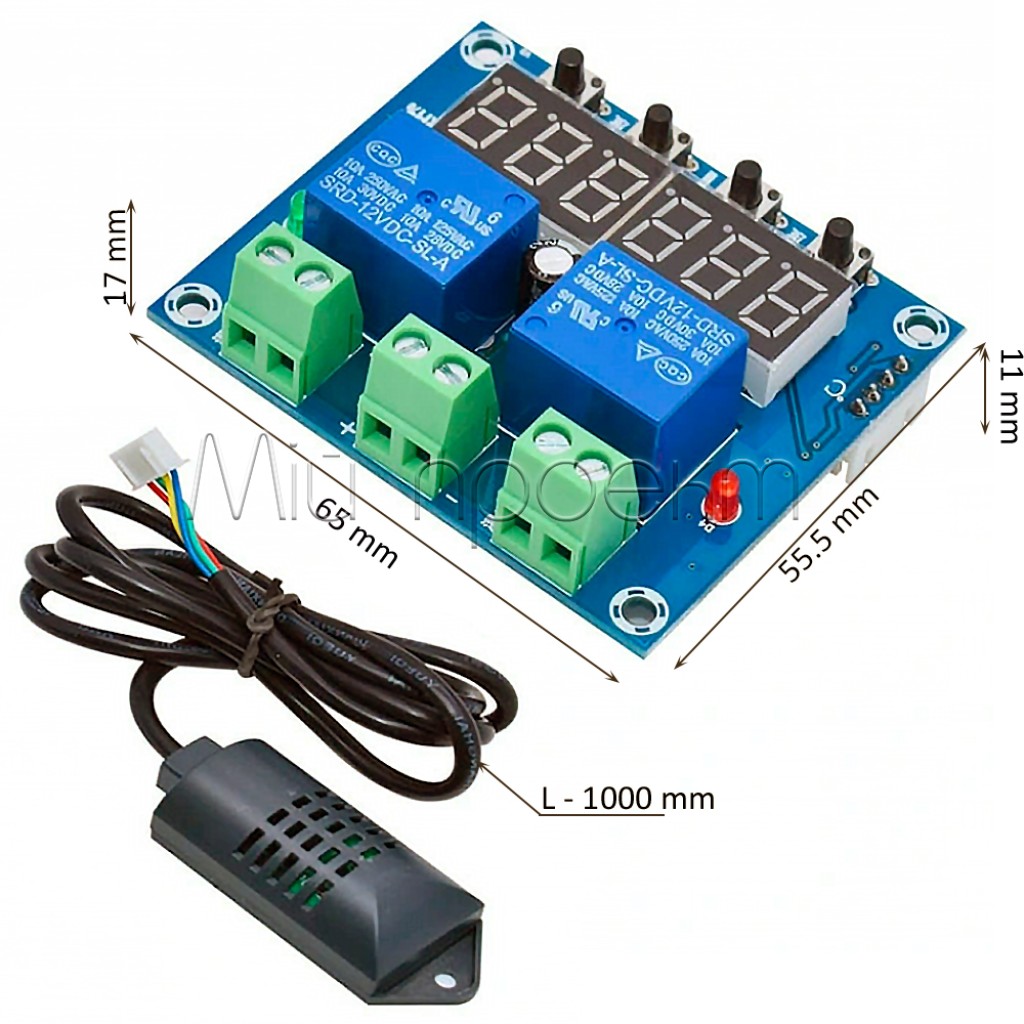

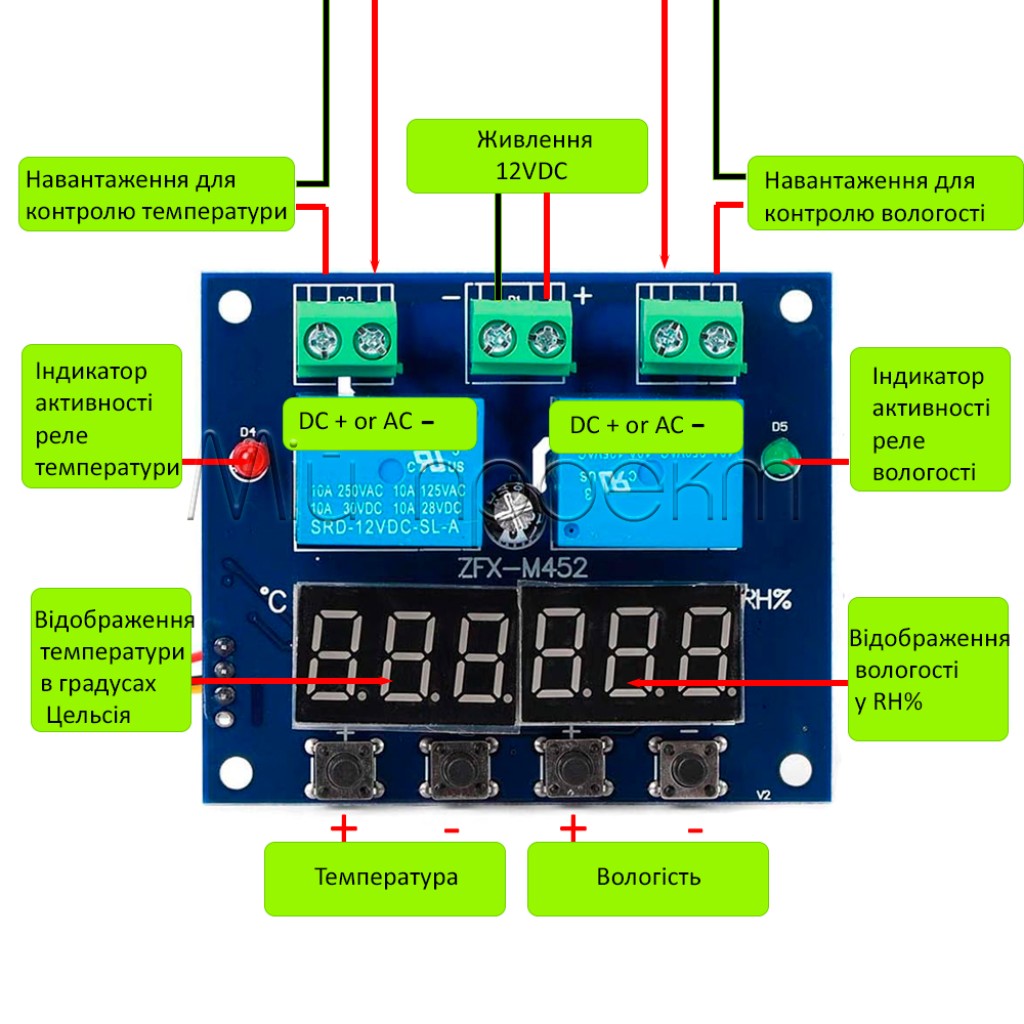

1. Ідентифікація компонентів та виводів

    flowchart TD
      subgraph XH-M452["Контролер XH-M452"]
        direction TB

        Display["Цифрові дисплеї"]
        Buttons["Кнопки керування"]
        Relay["Релейні виходи"]
        SensorPort["Порт підключення датчика"]
        Power["Живлення 12В"]

        subgraph Display
          direction LR
          TempDisplay["Червоний: Температура"] --- HumDisplay["Синій: Вологість"]
        end

        subgraph Buttons
          direction LR
          TempUp["T+"] --- TempDown["T-"] --- HumUp["H+"] --- HumDown["H-"]
        end

        subgraph Relay
          direction LR
          TempRelay["Реле температури"] --- HumRelay["Реле вологості"]
        end
      end

      classDef displayClass fill:#f96,stroke:#333,stroke-width:2px
      class TempDisplay,HumDisplay displayClass

      classDef relayClass fill:#90EE90,stroke:#333,stroke-width:2px
      class TempRelay,HumRelay relayClass

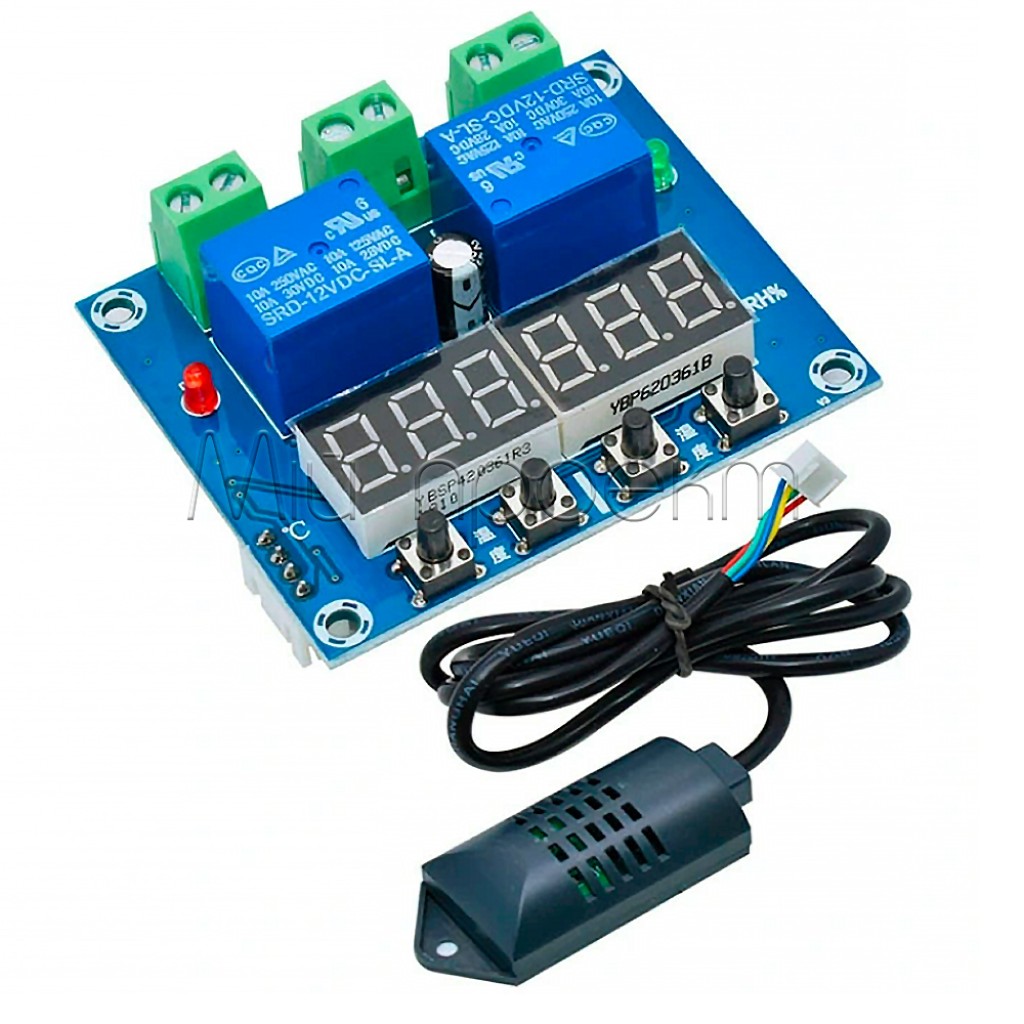

1.1. Основні складові модуля

• Цифрові дисплеї: Два 3-значних дисплеї для відображення поточних значень
  • Червоний дисплей: Показує поточну температуру (в °C)
  • Синій дисплей: Показує поточну відносну вологість (в %RH)
• Кнопки керування: 4 кнопки (по дві під кожним дисплеєм) для налаштування та калібрування
• Релейні виходи: Два незалежні реле для керування зовнішніми пристроями
• Порт датчика: Роз'єм для підключення зовнішнього датчика температури та вологості
• Клеми живлення: Для підключення джерела постійного струму 12В

1.2. Розташування виводів реле

    flowchart LR
      subgraph TempRelay["Реле температури (ліве)"]
        direction TB
        TempNO["NO"] --- TempCOM["COM"] --- TempNC["NC"]
      end

      subgraph HumRelay["Реле вологості (праве)"]
        direction TB
        HumNO["NO"] --- HumCOM["COM"] --- HumNC["NC"]
      end

      subgraph PowerTerminal["Клеми живлення"]
        direction TB
        Plus["+12V"] --- Minus["GND"]
      end

      classDef relayClass fill:#90EE90,stroke:#333,stroke-width:2px
      class TempRelay,HumRelay relayClass

      classDef powerClass fill:#f96,stroke:#333,stroke-width:2px
      class PowerTerminal powerClass

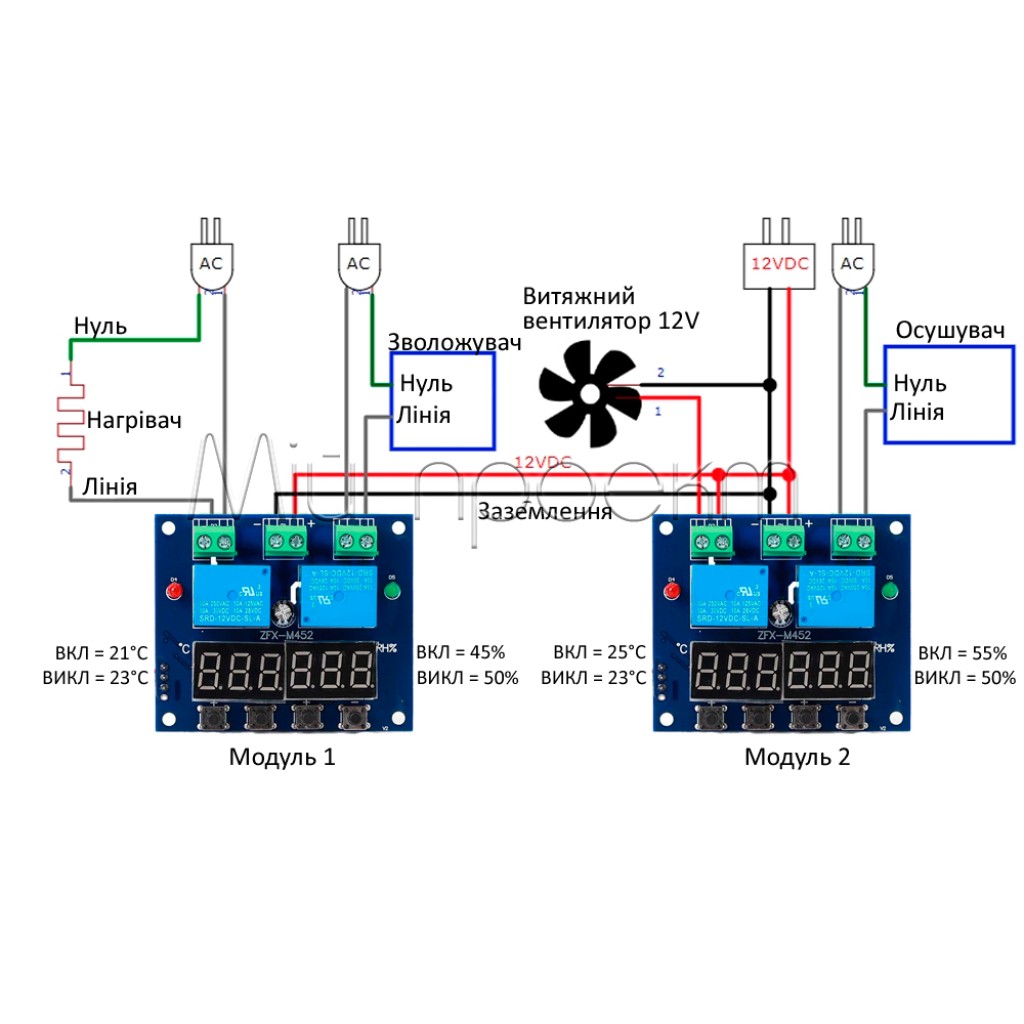

2. Схема підключення

2.1. Базова схема підключення

    flowchart TD
      subgraph ControlPanel["Загальна схема підключення XH-M452"]
        Module["XH-M452 Контролер"]

        PowerSupply["Блок живлення 12В"]
        TempLoad["Нагрівальний елемент
(220В)"]
        HumLoad["Зволожувач/Вентилятор"]
        SensorUnit["Датчик температури
та вологості"]
        MainsPower["Мережа 220В"]

        MainsPower -- "Живлення (220В)" --> PowerSupply
        PowerSupply -- "12В DC" --> Module

        Module -- "Температурний контроль" --> TempLoad
        Module -- "Контроль вологості" --> HumLoad
        SensorUnit -- "Дані про температуру
та вологість" --> Module

        MainsPower -- "Живлення (220В)" --> TempLoad
      end


2.2. Детальна схема підключення

1. Підключення живлення модуля:
   • Знайдіть зелену двоконтактну клемну колодку, розташовану між двома синіми реле
   • Підключіть "+" від блоку живлення 12В до клеми "+"
   • Підключіть "-" (GND) від блоку живлення 12В до клеми "-"
2. Підключення датчика:

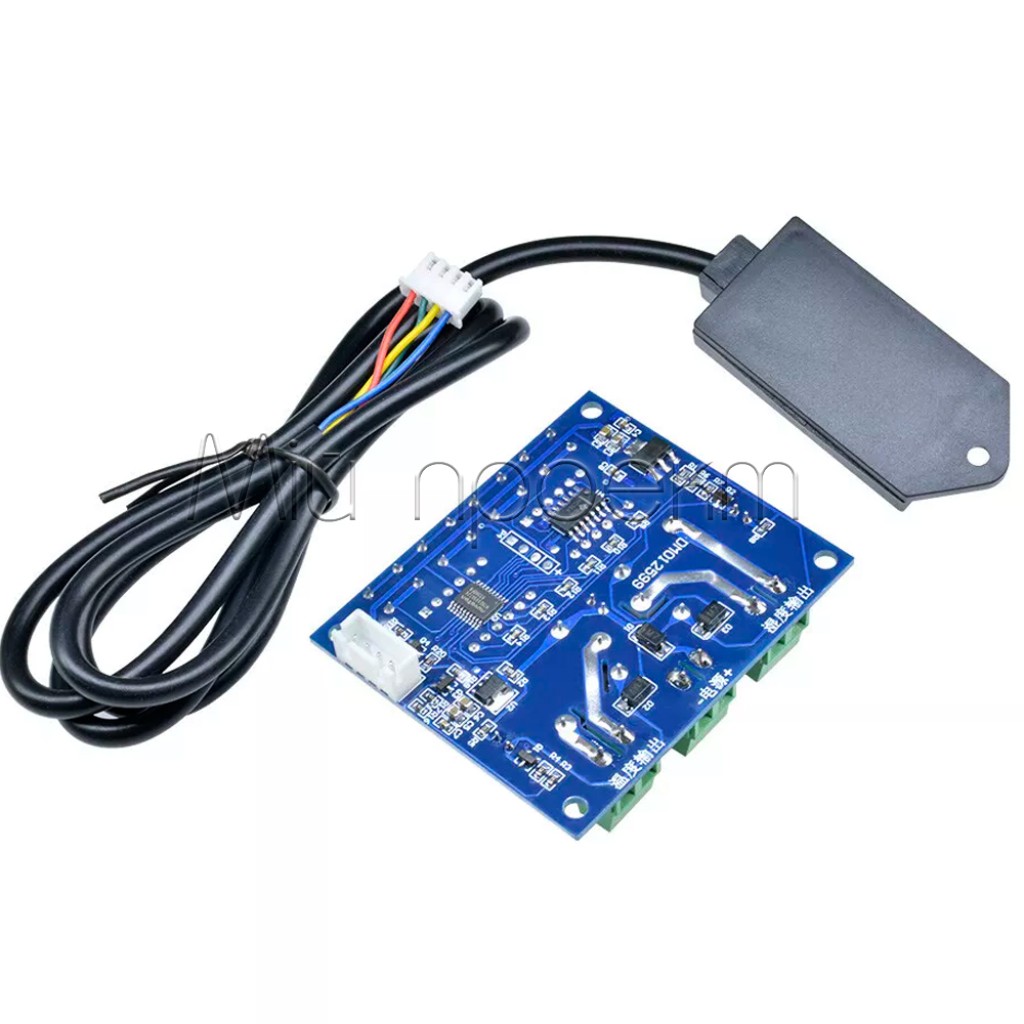

   • Знайдіть білий багатопіновий роз'єм на зворотньому боці плати
   • Підключіть кабель датчика до цього роз'єму (вставляється лише в одному положенні)
   • Розташуйте датчик у місці, де необхідно контролювати параметри
3. Підключення нагрівального елементу (ліве реле):
   • До клеми COM підключіть фазовий провід від мережі 220В
   • До клеми NO підключіть один провід нагрівального елементу
   • Другий провід нагрівального елементу підключіть до нейтралі мережі 220В
4. Підключення зволожувача/вентилятора (праве реле):
   • До клеми COM підключіть "+" від джерела живлення (12В)
   • До клеми NO підключіть "+" зволожувача/вентилятора
   • З'єднайте "-" зволожувача/вентилятора з "-" джерела живлення

2.3. Принцип роботи реле

    flowchart LR
      subgraph Relay["Принцип роботи релейних виходів"]
        COM["COM
(Загальний)"]
        NO["NO
(Нормально розімкнений)"]
        NC["NC
(Нормально замкнений)"]

        COM -- "Замикається при спрацюванні" --> NO
        COM -- "Розмикається при спрацюванні" --> NC
      end

      subgraph TempControl["Режим нагрівання"]
        TL1["Коли температура нижче порогу:
COM-NO замкнено (нагрівач працює)"]
        TL2["Коли температура вище порогу:
COM-NO розімкнено (нагрівач вимкнено)"]
      end

      subgraph HumControl["Режим зволоження"]
        HL1["Коли вологість нижче порогу:
COM-NO замкнено (зволожувач працює)"]
        HL2["Коли вологість вище порогу:
COM-NO розімкнено (зволожувач вимкнено)"]
      end


3. Налаштування та калібрування

3.1. Встановлення порогів спрацювання

3.2. Калібрування датчика

Калібрування температури:

1. Одночасно натисніть та утримуйте (3 секунди) обидві кнопки під червоним дисплеєм (T+ і T-).
2. Червоний дисплей почне блимати, показуючи поточне зміщення (наприклад, "0.0").
3. Використовуйте T- для зменшення та T+ для збільшення значення зміщення.
4. Діапазон калібрування: -9.9°C до +9.9°C.
5. Після встановлення потрібного зміщення, зачекайте кілька секунд для автоматичного збереження.

Калібрування вологості:

1. Одночасно натисніть та утримуйте (3 секунди) обидві кнопки під синім дисплеєм (H+ і H-).
2. Синій дисплей почне блимати, показуючи поточне зміщення (наприклад, "0.0").
3. Використовуйте H- для зменшення та H+ для збільшення значення зміщення.
4. Діапазон калібрування: -9.9%RH до +9.9%RH.
5. Після встановлення потрібного зміщення, зачекайте кілька секунд для автоматичного збереження.

3.3. Скидання до заводських налаштувань

1. Одночасно натисніть та утримуйте дві середні кнопки (T+ і H-).
2. Обидва дисплеї короткочасно покажуть "8.8.8".
3. Заводські налаштування буде відновлено:
   • Температура вимкнення: 30.0°C
   • Температура увімкнення: 20.0°C
   • Вологість вимкнення: 60.0%RH
   • Вологість увімкнення: 40.0%RH
   • Зміщення калібрування: 0.0

4. Практичні сценарії використання

4.1. Режими роботи терморегулятора

    flowchart TD
      subgraph HeatingMode["Режим нагрівання"]
        H1["Поріг увімкнення < Поріг вимкнення"]
        H2["Наприклад: увімкнення при 20°C, вимкнення при 30°C"]
      end

      subgraph CoolingMode["Режим охолодження"]
        C1["Поріг увімкнення > Поріг вимкнення"]
        C2["Наприклад: увімкнення при 30°C, вимкнення при 20°C"]
      end


4.2. Режими роботи контролера вологості

    flowchart TD
      subgraph HumidifyMode["Режим зволоження"]
        H1["Поріг увімкнення < Поріг вимкнення"]
        H2["Наприклад: увімкнення при 40%RH, вимкнення при 60%RH"]
      end

      subgraph DehumidifyMode["Режим осушення"]
        D1["Поріг увімкнення > Поріг вимкнення"]
        D2["Наприклад: увімкнення при 60%RH, вимкнення при 40%RH"]
      end


4.3. Приклади налаштування для різних застосувань

5. Обмеження та граничні параметри

6. Можливі проблеми та їх вирішення

7. Покрокова інструкція з налаштування

1. Підготовка до роботи:
   • Виконайте всі необхідні підключення згідно з інструкцією
   • Подайте живлення 12В на контролер
   • Переконайтеся, що датчик правильно підключений
2. Налаштування порогів температури:
   • Натисніть і утримуйте кнопку T+ для налаштування порогу вимкнення нагрівача
   • Використовуйте кнопки T+ і T- для зміни значення
   • Зачекайте 5 секунд для збереження
   • Натисніть і утримуйте кнопку T- для налаштування порогу увімкнення нагрівача
   • Використовуйте кнопки T+ і T- для зміни значення
   • Зачекайте 5 секунд для збереження
3. Налаштування порогів вологості:
   • Натисніть і утримуйте кнопку H+ для налаштування порогу вимкнення зволожувача
   • Використовуйте кнопки H+ і H- для зміни значення
   • Зачекайте 5 секунд для збереження
   • Натисніть і утримуйте кнопку H- для налаштування порогу увімкнення зволожувача
   • Використовуйте кнопки H+ і H- для зміни значення
   • Зачекайте 5 секунд для збереження
4. Калібрування (за необхідності):
   • Підготуйте еталонний термометр/гігрометр
   • Порівняйте покази модуля з еталонними
   • Виконайте калібрування згідно з розділом 3.2
5. Перевірка роботи:
   • Переконайтеся, що реле спрацьовують при досягненні встановлених порогів
   • Перевірте роботу підключених пристроїв (нагрівача, зволожувача)

8. Унікальні можливості та особливості модуля

• Подвійний контроль: Одночасне і незалежне керування як температурою, так і вологістю.
• Налаштування гістерезису: Можливість встановлення різних порогів увімкнення та вимкнення для запобігання частому спрацюванню реле.
• Гальванічна розв'язка реле: Контакти реле ізольовані від низьковольтного живлення самого модуля, що дозволяє безпечно комутувати навантаження від мережі 220В.
• Енергонезалежна пам'ять: Встановлені значення зберігаються навіть після вимкнення живлення.
• Широкий діапазон застосувань: Інкубатори, теплиці, тераріуми, сушарки, системи вентиляції тощо.
