Кратко о XH-W1209

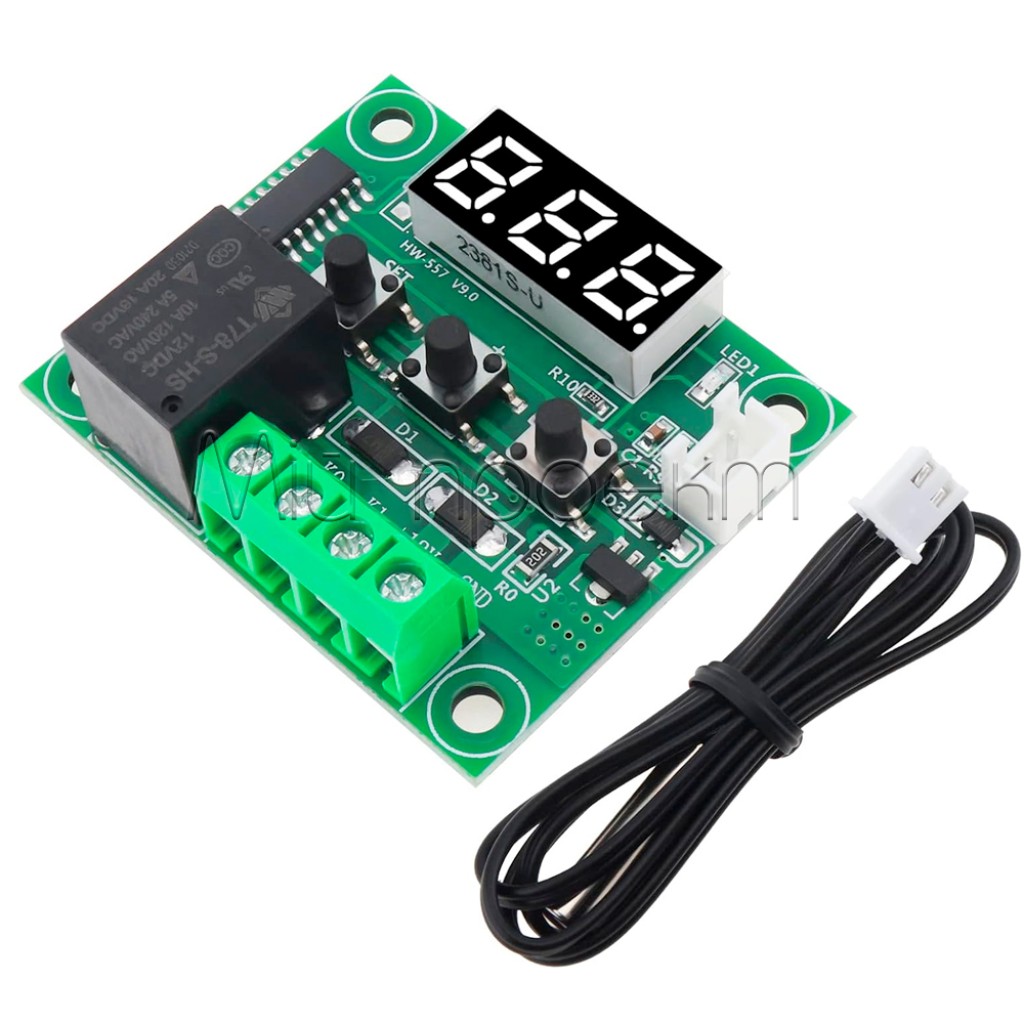

XH-W1209 — цифровой термостат для автоматического включения одной нагревательной или охлаждающей нагрузки в зависимости от температуры. Модуль питается от 12 В постоянного тока, работает с датчиком NTC 10 кОм и коммутирует нагрузку электромеханическим реле.
Доступны две отдельные товарные опции: термостат XH-W1209 без корпуса или пластиковый корпус для него. Перед заказом проверьте выбранный вариант: опция «Корпус» не содержит термостат.
Ключевые характеристики
- Питание модуля
- 12 В DC
- Диапазон контроля температуры
- от −50 до +110 °C
- Датчик
- NTC 10 кОм, 0,5%; кабель 1 м
- Точность
- ±0,1 °C
- Шаг индикации
- 0,1 °C в пределах от −9,9 до +99,9 °C; 1 °C за этими пределами
- Релейный выход
- 1 канал, электромеханическое реле
- Максимальный ток
- до 10 А; при 220 В AC — до 5 А
- Гистерезис
- настраивается от 0,1 до 15 °C

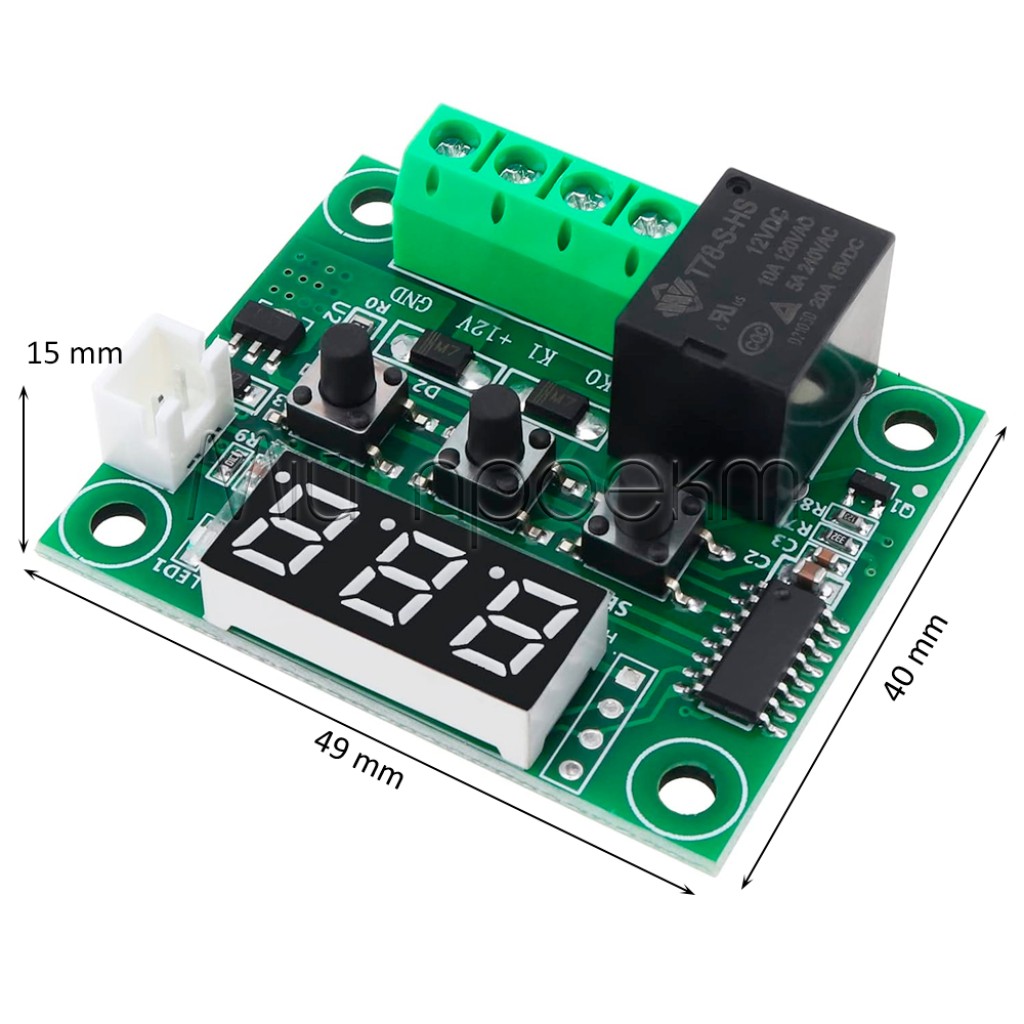

- Размеры модуля
- 49 × 40 × 15 мм
- Вес модуля
- 24 г
Подробное описание и особенности
Как работает регулирование
W1209 сравнивает температуру от выносного NTC-датчика с заданным значением и переключает реле. В режиме нагрева реле включает нагреватель после снижения температуры, а в режиме охлаждения — вентилятор или другое охлаждающее оборудование после ее повышения.
Настраиваемый гистерезис задает разницу между порогами включения и выключения. Большее значение уменьшает частоту переключений реле и исполнительного оборудования, а меньшее сужает температурный коридор, но требует учета тепловой инерции системы.
Управление и настройка

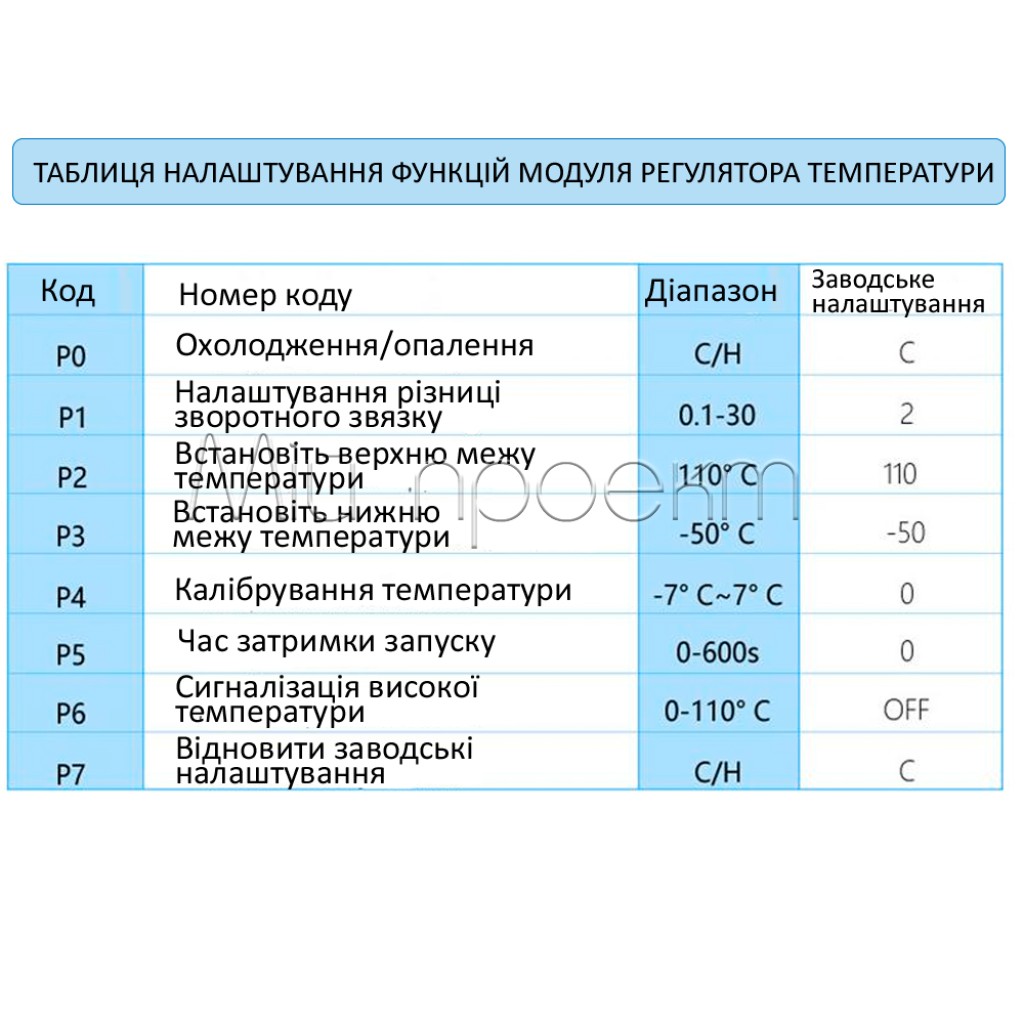

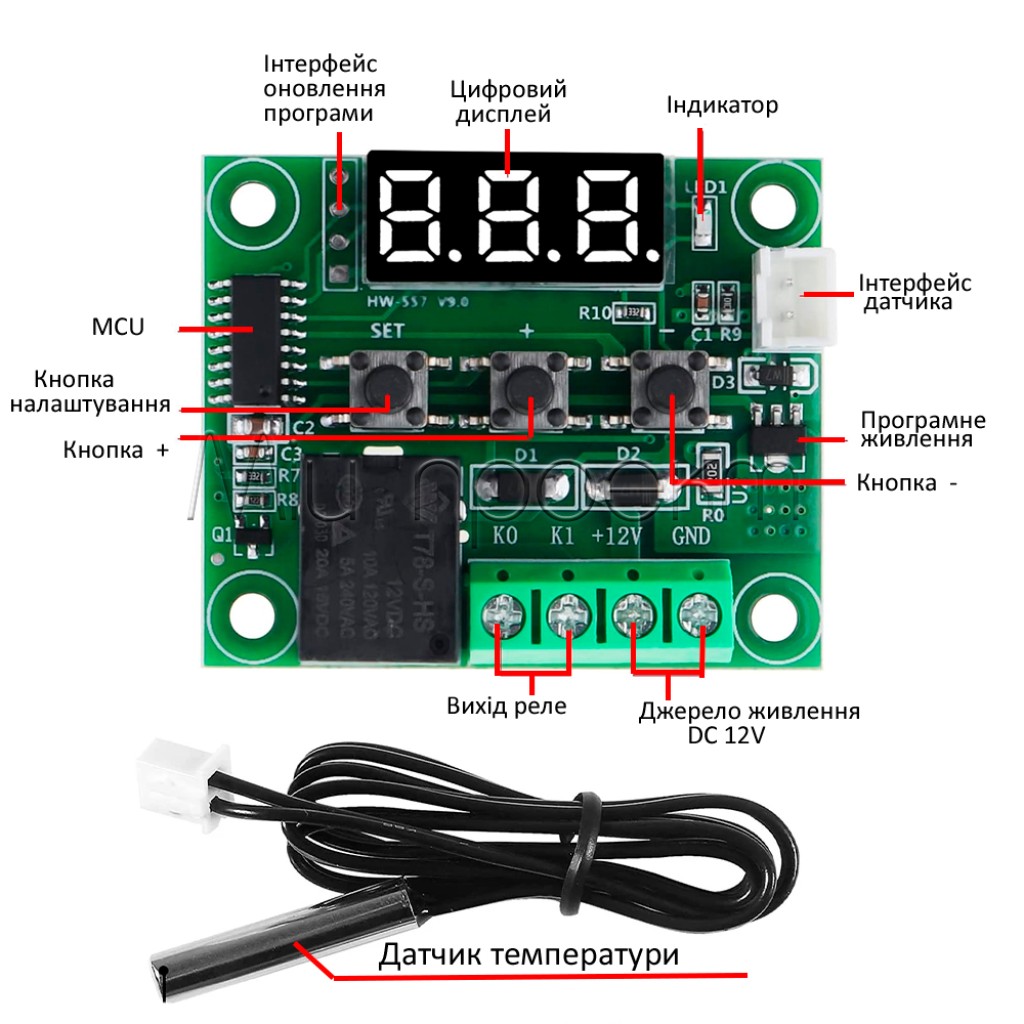

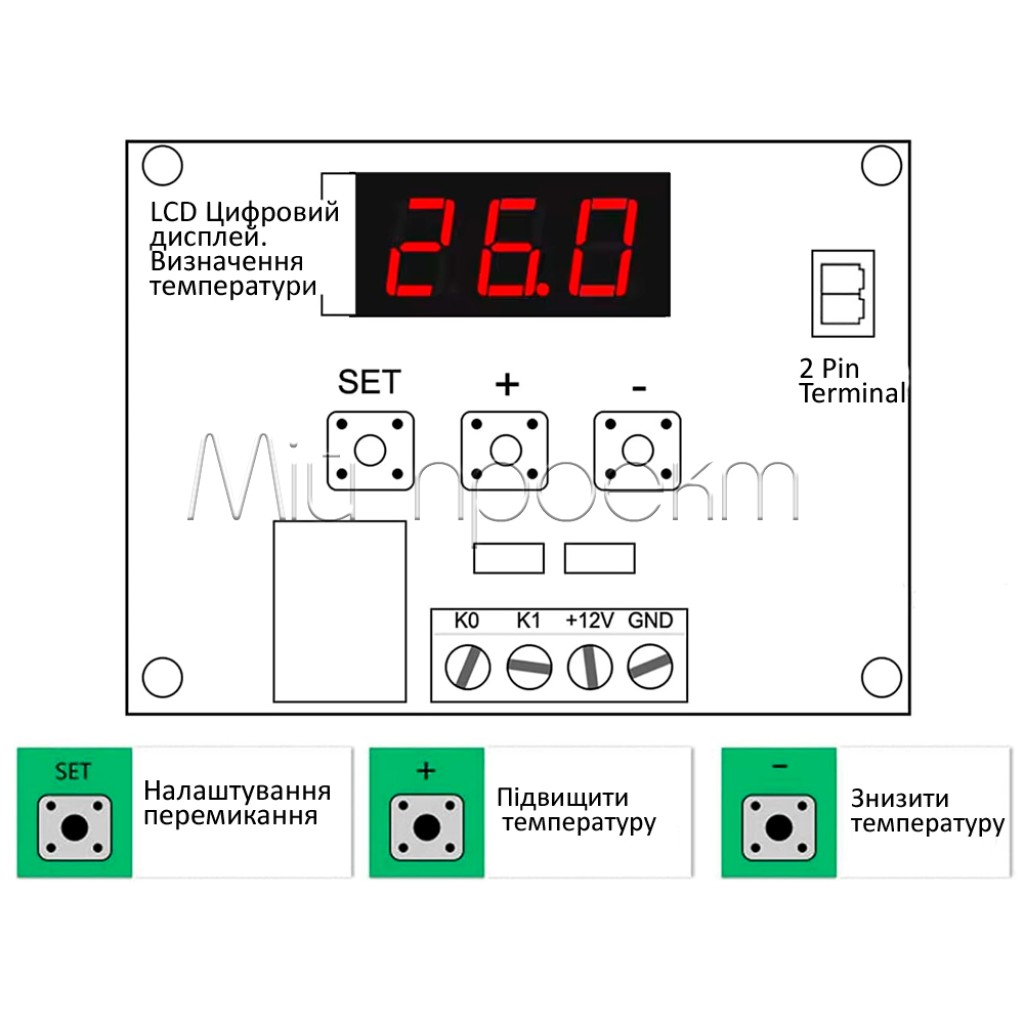

Три кнопки Set, «+» и «−» используются для установки температуры и параметров. Доступны режимы нагрева и охлаждения, коррекция показаний датчика, задержка срабатывания, ограничение диапазона настройки и аварийный температурный порог. Красный трехразрядный LED-индикатор показывает температуру, а отдельный светодиод — состояние реле.
Нумерация отдельных пунктов меню может отличаться между исполнениями W1209. Перед настройкой задержки или аварийного порога сверьте обозначения, которые фактически отображает ваш экземпляр, и не используйте инструкцию от внешне похожей платы без проверки.
Формат модуля

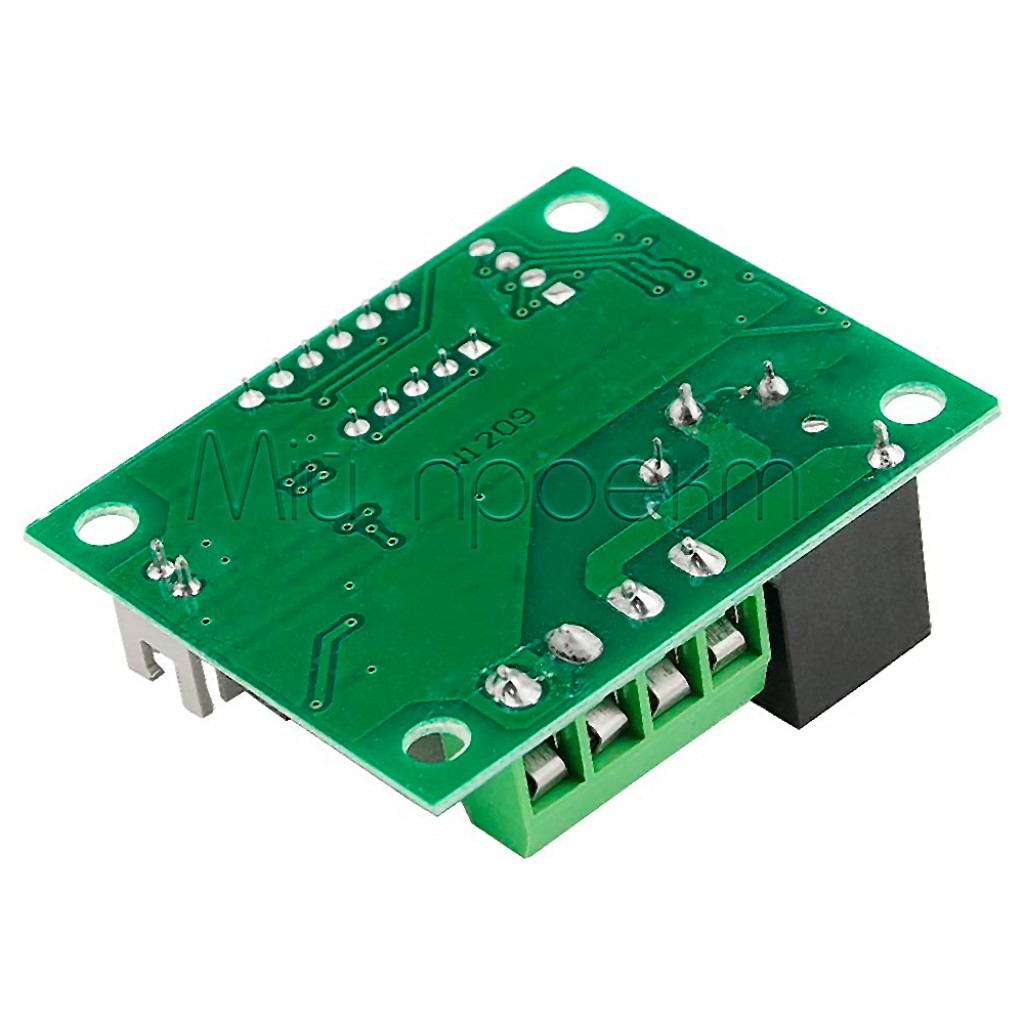

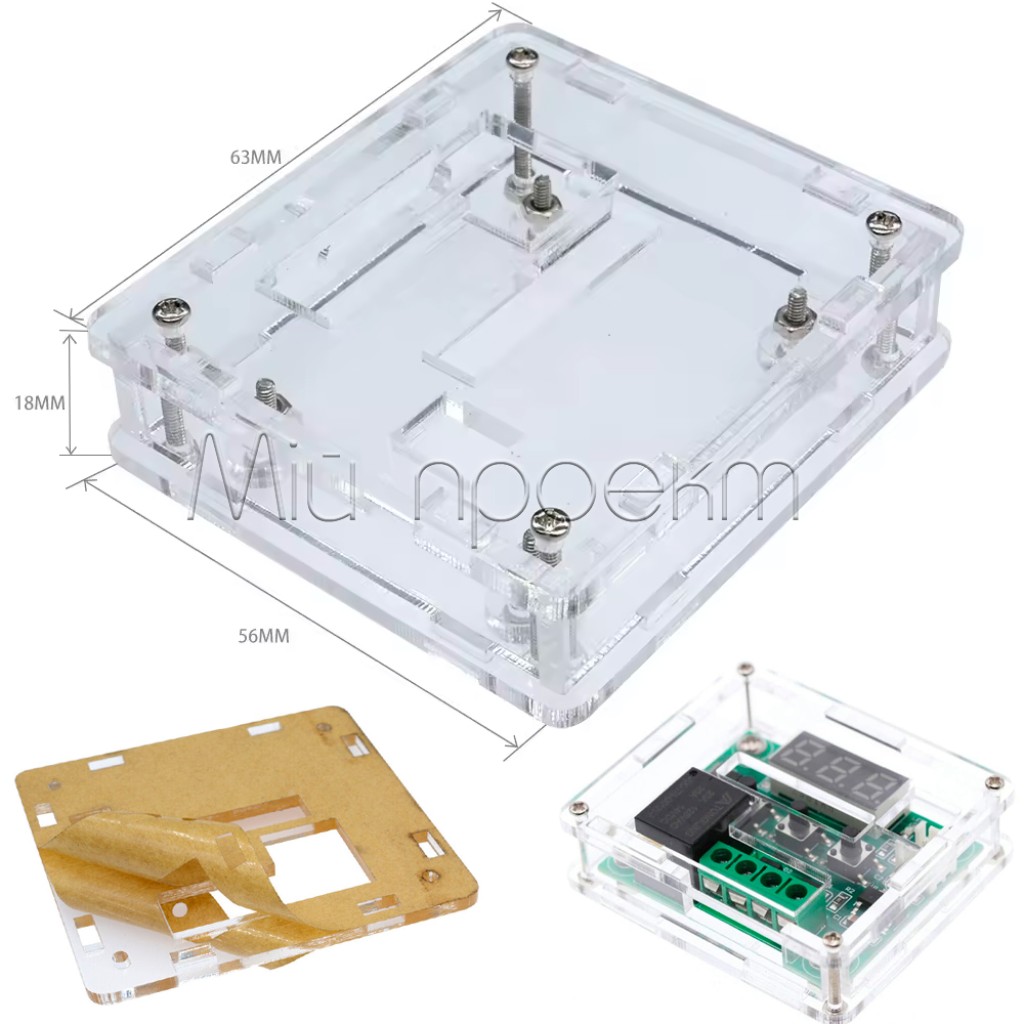

Если выбрана опция XH-W1209, термостат поставляется в виде компактной платы без пластикового корпуса. Отдельный корпус закрывает плату для монтажа, но клеммы, провода и коммутируемые цепи все равно требуют правильной изоляции и механической фиксации.
Подойдет / не подойдет
Подойдет
- для одноканального управления нагревателем или охладителем по температуре;
- для автоматического запуска вентилятора в электронном шкафу;
- для DIY-систем с доступным питанием 12 В DC и отдельно подобранной нагрузкой;
- когда нужны гистерезис, калибровка датчика и задержка срабатывания.
Не подойдет
- для одновременного независимого управления нагревом и охлаждением — релейный канал один;
- для контроля влажности — W1209 измеряет только температуру;
- в качестве готового прибора для розетки без монтажа, корпуса и изоляции;
- в качестве единственной аварийной защиты в системах, где отказ может повредить оборудование или создать опасность.
Примеры применения
Вентиляция электронного шкафа
В режиме охлаждения W1209 может включать 12-вольтовый вентилятор после превышения заданной температуры. Датчик размещают в зоне, температуру которой необходимо контролировать, а не непосредственно в потоке холодного воздуха.
Управление локальным подогревом
В режиме нагрева модуль может управлять совместимым нагревательным матом в теплице или террариуме. Порог и гистерезис настраивают с учетом тепловой инерции, а для живых организмов добавляют независимый ограничитель перегрева.
Охлаждающая установка
Задержка срабатывания помогает избегать слишком быстрых повторных запусков. Для компрессора необходимо отдельно проверить пусковой ток и при необходимости управлять им через соответствующий контактор.
Подключение и первый запуск
Проверьте выбранную опцию
Для работы нужен именно термостат XH-W1209. Если выбран только корпус, электронного модуля в этой опции нет.
Подключите датчик
Установите NTC-датчик 10 кОм в точке, отражающей температуру контролируемой зоны. Не размещайте его вплотную к нагревателю, вентилятору или другому локальному источнику температурного воздействия.
Подайте питание 12 В DC
Соблюдайте полярность клемм питания. Напряжение 220 В AC не предназначено для питания платы.
Подключите нагрузку через реле

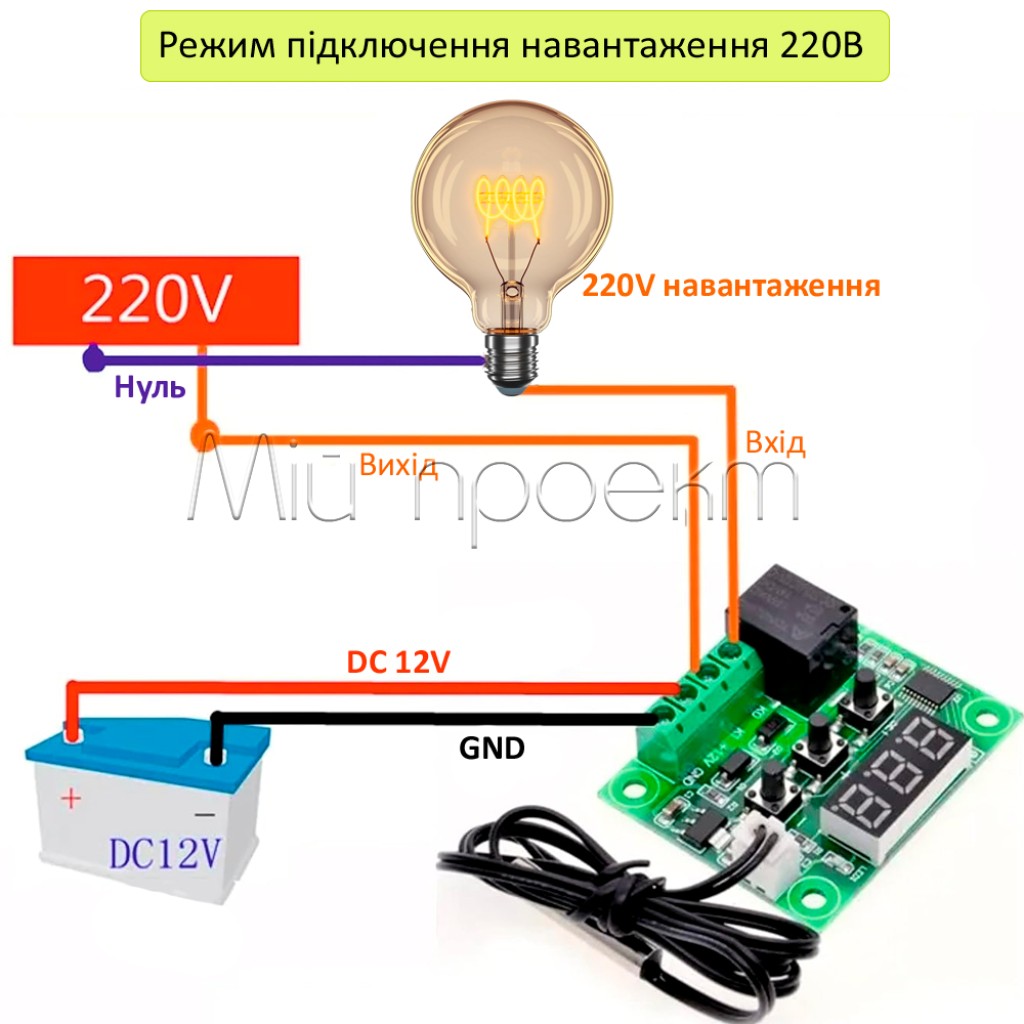

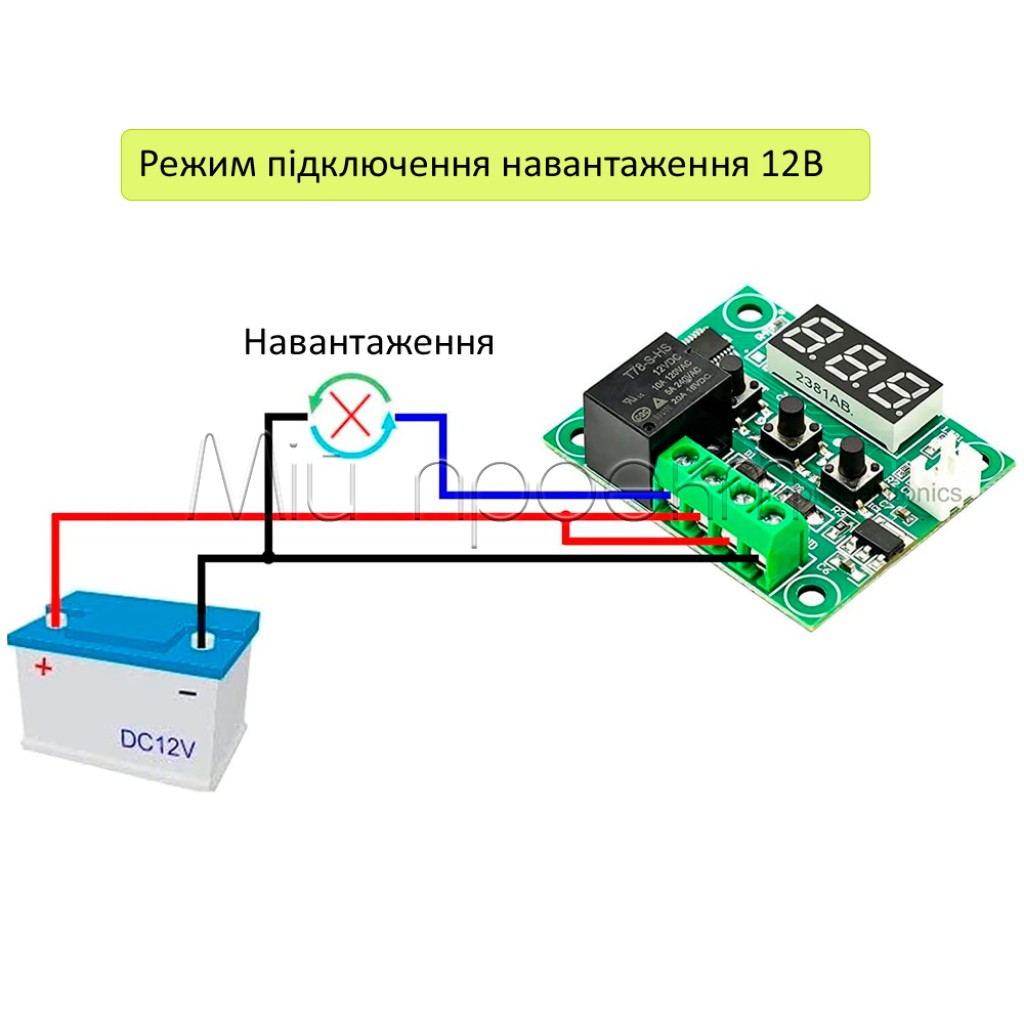

Если клеммы конкретной платы обозначены +12V, GND, K0 и K1, для 12-вольтовой нагрузки применяют перемычку между +12V и K1, а нагрузку подключают между K0 и GND. Для нагрузки с другим напряжением используйте отдельный источник и коммутируйте его цепь контактами реле. Если маркировка отличается, не копируйте эту схему без проверки назначения клемм.
Настройте режим
Выберите нагрев или охлаждение, задайте температуру и гистерезис. Для компрессорного оборудования также установите достаточную задержку повторного запуска.
Проверьте работу
Сначала испытайте логику переключения с безопасной маломощной нагрузкой, а затем проверьте ток, изоляцию и защиту рабочей цепи.
Варианты товара
Термостат XH-W1209
Электронный модуль термостата без пластикового корпуса.
Корпус

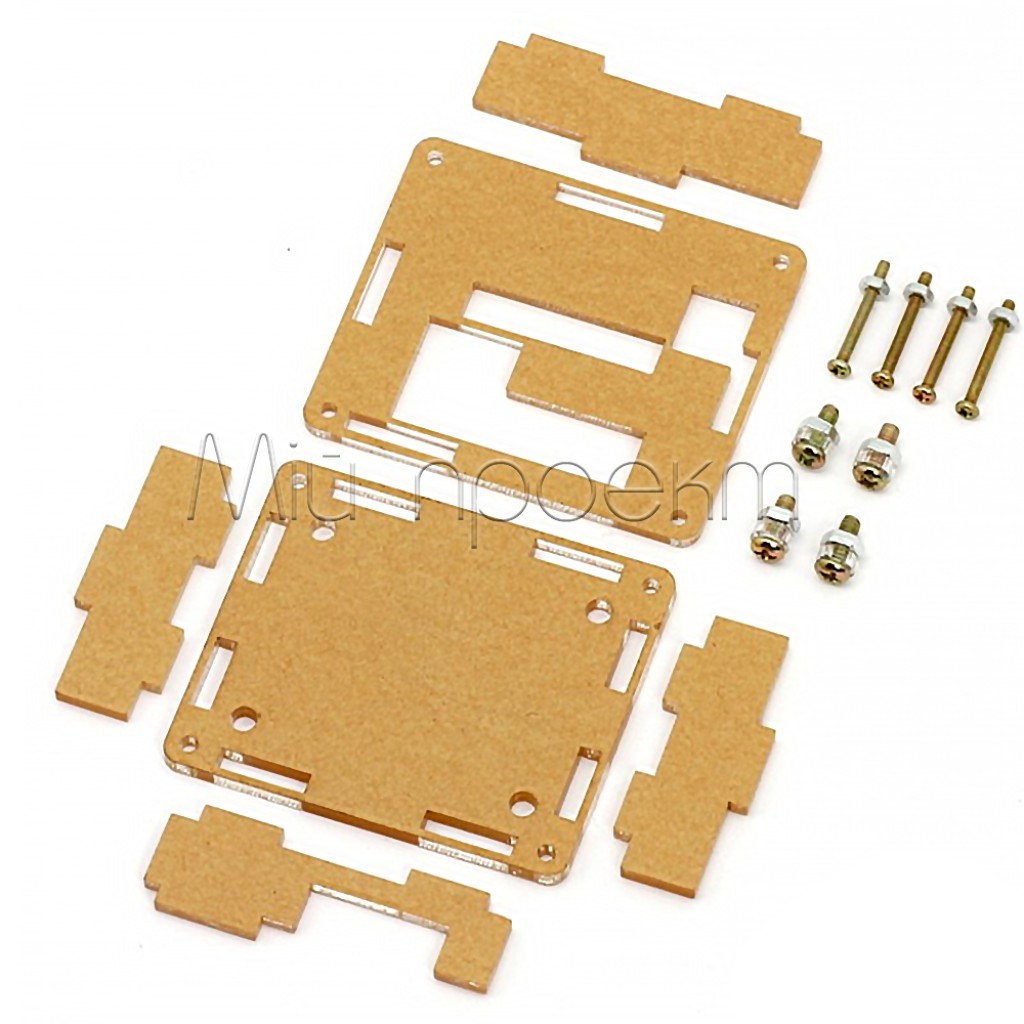

Отдельный пластиковый корпус для термостата. Эта опция не содержит электронный модуль.
Альтернативы и совместимые решения
- Если нужен терморегулятор в корпусном исполнении с выбором питания 12 В, 24 В или 220 В, рассмотрите цифровой терморегулятор XH-W3001.
- Для одновременного контроля температуры и влажности подойдет контроллер XH-M452.
Ограничения и безопасность
Не подавайте 220 В на вход питания
Плата питается только от 12 В постоянного тока. Значение 220 В AC относится к коммутируемой цепи реле, а не к питанию электроники. Монтаж сетевых цепей выполняйте только в закрытом изолированном корпусе с надлежащей защитой.
Учитывайте тип нагрузки
10 А и 5 А при 220 В AC являются максимальными значениями, а не универсальной рекомендацией для любой нагрузки. Двигатели, компрессоры, лампы и другие устройства с большим пусковым током могут требовать контактора, предохранителя и дополнительной защиты.
Добавьте независимую аварийную защиту
Не используйте W1209 как единственную защиту от перегрева, замерзания или отказа датчика. Для систем с риском повреждения оборудования, пожара или причинения вреда живым организмам нужен отдельный термоограничитель или другой независимый канал отключения.
Не путайте диапазон датчика с условиями для платы
Диапазон от −50 до +110 °C относится к контролю и измерению температуры. Не размещайте саму электронную плату в такой среде без отдельного подтверждения допустимых условий для ее компонентов.
FAQ
Это термостат или корпус?
Доступны две отдельные опции: термостат XH-W1209 без корпуса или только пластиковый корпус. Перед оформлением заказа проверьте выбранный вариант.
Можно ли питать W1209 от 220 В?
Нет. Модулю нужны 12 В DC. Реле может коммутировать отдельную цепь 220 В AC в пределах до 5 А, но такое подключение требует безопасного корпуса, изоляции и квалифицированного монтажа.
Может ли W1209 одновременно управлять нагревателем и вентилятором?
Нет. Один релейный канал работает либо по логике нагрева, либо по логике охлаждения. Для двух независимых нагрузок нужен двухканальный контроллер.
Подходит ли термостат для компрессора?
W1209 можно использовать в логике охлаждения с задержкой повторного запуска, если учтен пусковой и рабочий ток оборудования. Для компрессора часто нужен отдельный контактор и независимая защита.
Как получить корректные показания температуры?
Разместите датчик в репрезентативной точке, дайте системе стабилизироваться и сравните показания с эталонным термометром. При необходимости воспользуйтесь коррекцией датчика; шаг индикации 0,1 °C не устраняет влияние монтажа и калибровки.
