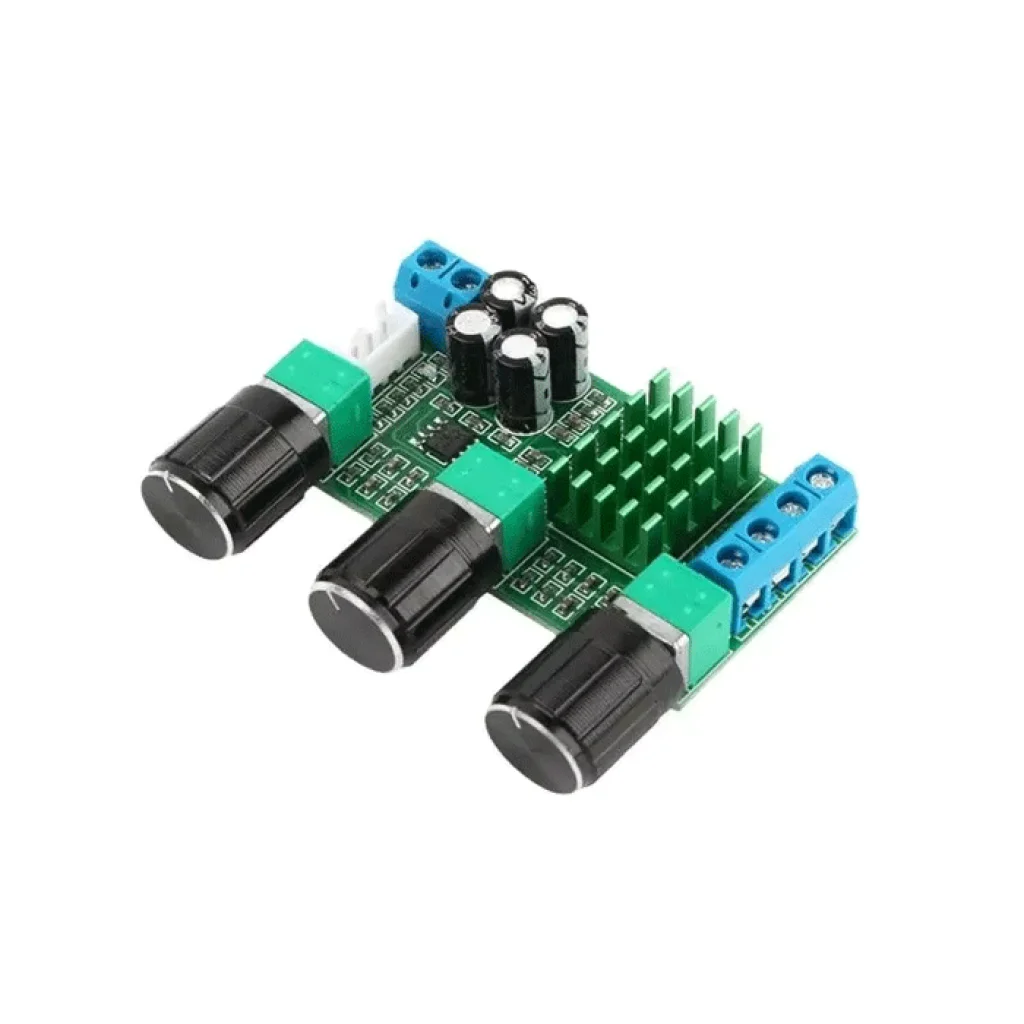

XH-M567 Цифровий підсилювач TPA3116D2 (2х80W)

XH-M567 — це компактний цифровий стерео підсилювач на базі мікросхеми TPA3116D2, що забезпечує потужне звучання при низькому енергоспоживанні. Ідеально підходить для домашніх аудіосистем, DIY-проєктів та навіть для використання в автомобілі.

1. Підготовка та перевірка

Перевірка термопасти

1. Відкрутіть два гвинти, що тримають радіатор
2. Обережно зніміть радіатор
3. Якщо термопасти немає (чорний квадратний чіп без сірої речовини), нанесіть тонкий рівномірний шар термопасти (наприклад, КПТ-19 або будь-яку іншу для електроніки)
4. Встановіть радіатор на місце та закрутіть гвинти

graph TD
    A[Відкрутити гвинти] --> B[Зняти радіатор]
    B --> C{Є термопаста?}
    C -->|Так| E[Встановити радіатор назад]
    C -->|Ні| D[Нанести термопасту]
    D --> E
    E --> F[Закрутити гвинти]
    style C fill:#ff9,stroke:#333
    style D fill:#f96,stroke:#333


Збірка корпусу

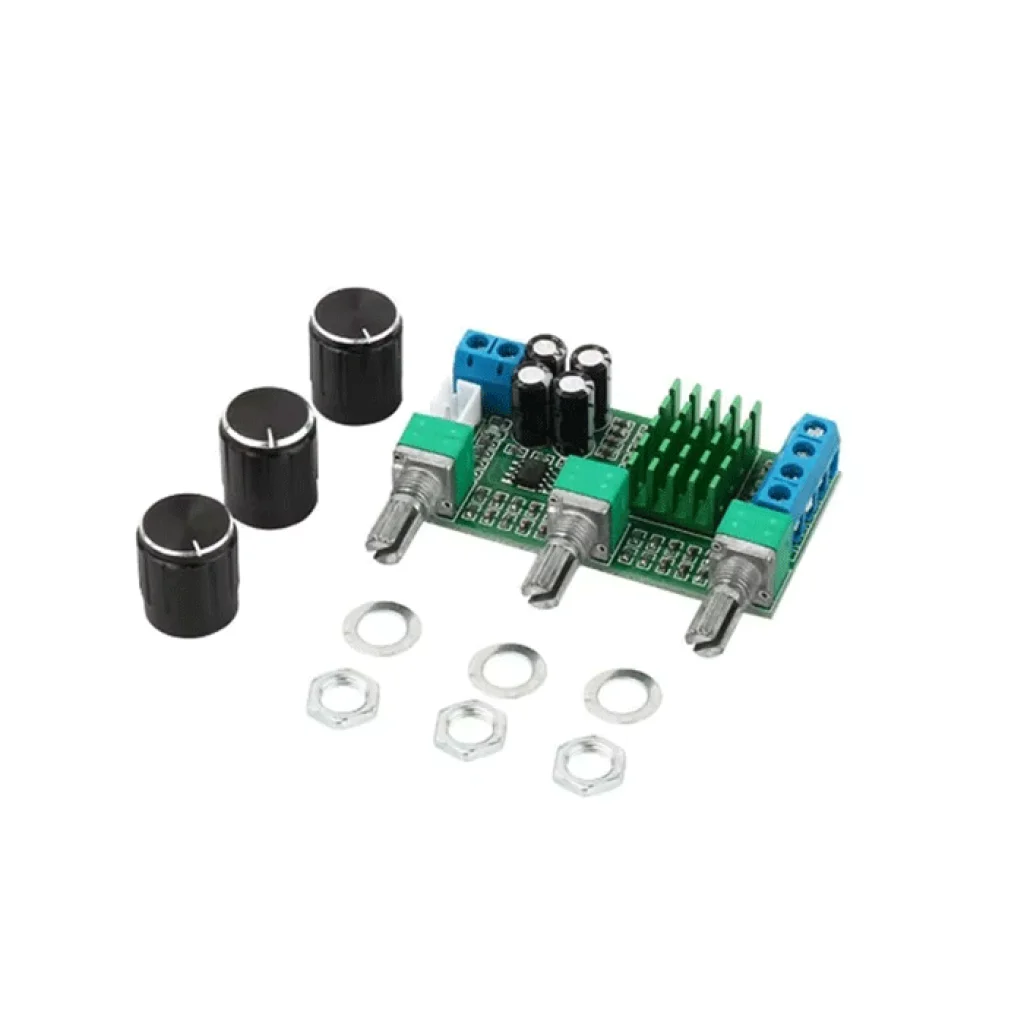

Якщо модуль постачався розібраним, зберіть акриловий корпус згідно з інструкцією. Переконайтеся, що плата надійно закріплена і ніде не коротить об металеві стійки.

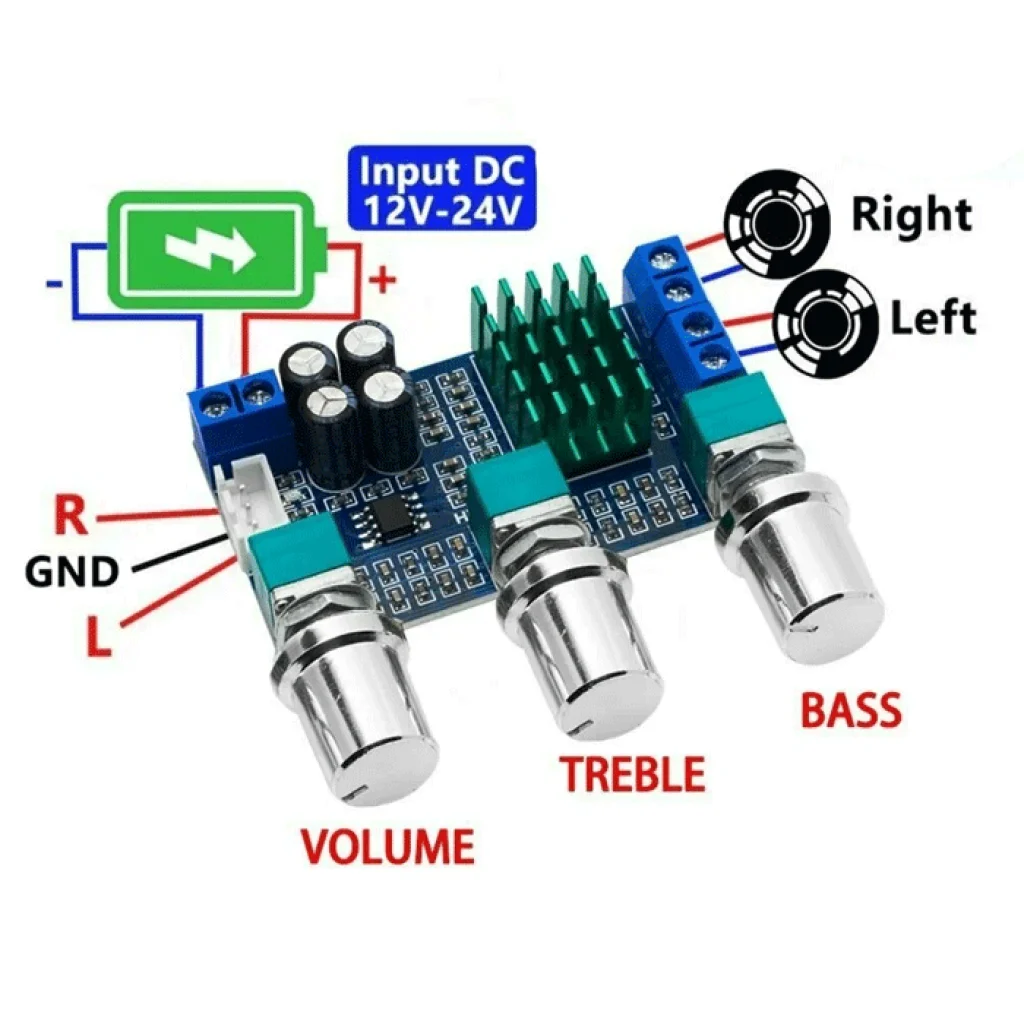

2. Підключення акустики (колонок)

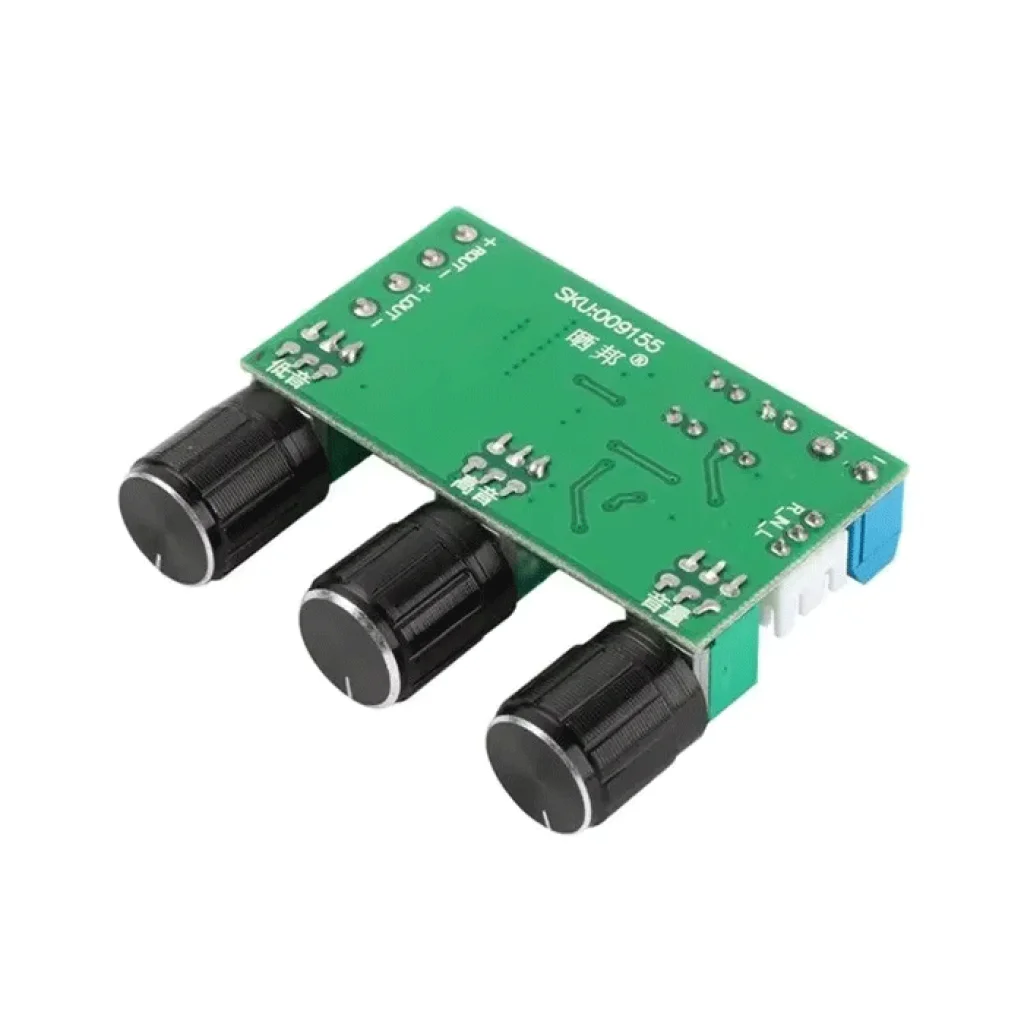

Знайдіть на задній панелі модуля пружинні затискачі для виходу на колонки, зазвичай з маркуванням R+/R- (правий канал) та L+/L- (лівий канал).

1. Підготуйте акустичні кабелі, очистивши кінці від ізоляції
2. Натисніть на важіль затискача, вставте зачищений кінець дроту відповідної полярності у отвір і відпустіть важіль
3. Переконайтеся, що дріт надійно затиснутий і немає короткого замикання між клемами
4. Підключіть таким чином обидві колонки (ліву та праву), дотримуючись полярності

graph LR
    A[XH-M567 Підсилювач] -- "L+" --> B[Ліва колонка +]
    A -- "L-" --> C[Ліва колонка -]
    A -- "R+" --> D[Права колонка +]
    A -- "R-" --> E[Права колонка -]

    style A fill:#bbf,stroke:#333
    style B fill:#cfc,stroke:#333
    style C fill:#cfc,stroke:#333
    style D fill:#cfc,stroke:#333
    style E fill:#cfc,stroke:#333


3. Підключення джерела звуку

1. Використовуйте стандартний стерео кабель RCA (тюльпани)
2. Підключіть один кінець кабелю до виходу вашого джерела звуку (комп'ютер, телефон через перехідник, плеєр, ЦАП)
3. Інший кінець кабелю підключіть до входів RCA на задній панелі підсилювача, позначених як INPUT L (лівий, часто білий) та R (правий, часто червоний)

graph LR
    A[Джерело звуку] -- "Аудіо кабель RCA" --> B[XH-M567 Підсилювач]
    C[Смартфон] -- "3.5мм → RCA" --> B
    D[Комп'ютер] -- "3.5мм → RCA" --> B
    E[Програвач] -- "RCA" --> B

    style A fill:#f96,stroke:#333
    style B fill:#bbf,stroke:#333
    style C fill:#f96,stroke:#333
    style D fill:#f96,stroke:#333
    style E fill:#f96,stroke:#333


4. Підключення живлення

1. Підготуйте відповідний блок живлення (наприклад, 24В 5А)
2. Перевірте полярність (зазвичай "+" всередині, "-" зовні, але перевірте маркування)
3. Підключіть штекер блоку живлення до відповідного гнізда на задній панелі модуля

5. Увімкнення та перевірка

1. Переконайтеся, що регулятор гучності на підсилювачі викручений на мінімум (проти годинникової стрілки)
2. Перевірте ще раз усі підключення
3. Увімкніть блок живлення в розетку
4. Переведіть перемикач живлення на передній панелі модуля у положення "ON" (має засвітитися індикатор живлення)
5. Увімкніть джерело звуку та почніть відтворення
6. Поступово збільшуйте гучність на підсилювачі

graph TD
    A[Гучність на мінімум] --> B[Перевірка підключень]
    B --> C[Підключення БЖ до мережі]
    C --> D[Увімкнення перемикача]
    D --> E[Перевірка індикатора]
    E --> F[Увімкнення джерела звуку]
    F --> G[Поступове збільшення гучності]

    style D fill:#bbf,stroke:#333
    style G fill:#cfc,stroke:#333


6. Особливості використання

Реальна потужність

Незважаючи на заявлені 80Вт на канал, реальна вихідна потужність становить приблизно:

• 30-40Вт на канал при навантаженні 4 Ом
• 20-30Вт на канал при навантаженні 8 Ом

Ці значення актуальні при живленні 24В до появи значних спотворень.

Охолодження

Робота темброблоку

Регулятори тембру (Bass, Treble) ефективно працюють та дозволяють підлаштувати звук під ваші вподобання або компенсувати недоліки акустики.

Якість звуку на різній гучності

Найкраща якість звучання досягається на низькій та середній гучності (орієнтовно до 15Вт). На високій гучності якість помітно падає, з'являються спотворення, звук стає різким.

graph LR
    A["Рівень гучності"] --> B["Низький (<5Вт)"]
    A --> C["Середній (5-15Вт)"]
    A --> D["Високий (>15Вт)"]

    B -.-> E["Висока якість звуку"]
    C -.-> E
    D -.-> F["Знижена якість, є спотворення"]

    style B fill:#cfc,stroke:#333
    style C fill:#cfc,stroke:#333
    style D fill:#f96,stroke:#333
    style E fill:#cfc,stroke:#333
    style F fill:#f96,stroke:#333


Універсальність живлення

Підсилювач працює від широкого діапазону напруг (від 5 до 26В), що робить його гнучким у виборі блоку живлення. Однак максимальна потужність досягається при вищій напрузі (24В).
