Модуль світлодіода KY-016 (RGB LED)

Name: Модуль світлодіода KY-016 (RGB LED)
Brand: Китай
SKU: 1390
Price: 15.00 UAH
Availability: InStock

Виробник: Китай Код товару: 1390

Все про товар

Опис

Характеристики

Відгуки 0

Питання0

В наявності

Код товару: 1390

15.00 грн

Знайшли дешевше?

-Вхідна напруга-:3.3 - 5 В

-Колір-:RGB (червоний, зелений, синій)

-Кількість контактів-:4-pin (GND, R, G, B)

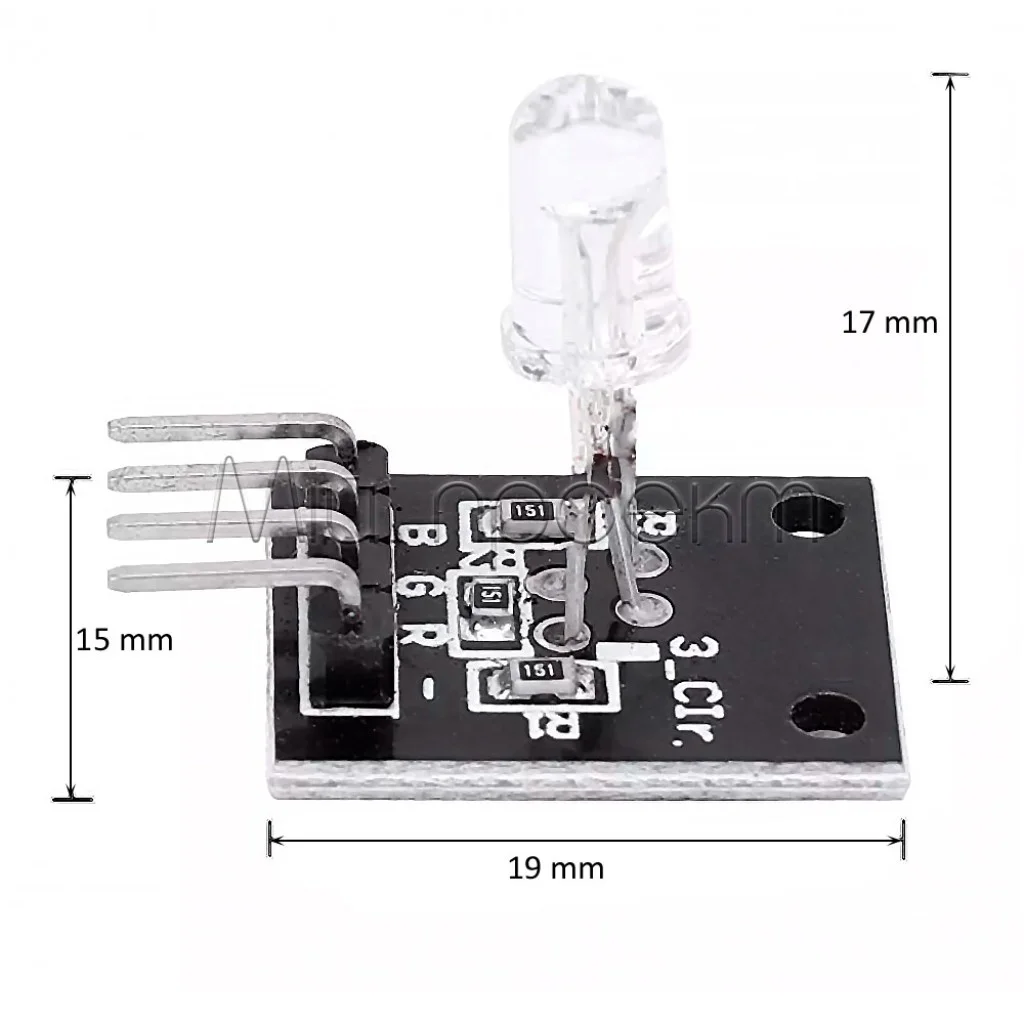

-Розміри-:19 х 15 мм

-Діапазон робочої температури-:- 25 ... + 85 °С

Доставка

Новою Поштою у відділення та поштомати

від 80 ₴

ROZETKA Delivery

Фіксована 49грн

Укрпоштою у відділення по Україні

від 45 ₴

Meest Express

від 60 ₴

Оплата

Оплата карткою

Переказ на картку

Оплата на IBAN

Безготівковий розрахунок

Післяплата

Гарантійні положення

Гарантійні зобов'язання на товари, які були паяні, не поширюються

Модуль світлодіода KY-016 (RGB LED)

Код товару: 1390

15.00 грн

Опис

🔌 KY-016 RGB LED Модуль

Багатофункціональний модуль для створення повнокольорового LED освітлення

Загальний опис

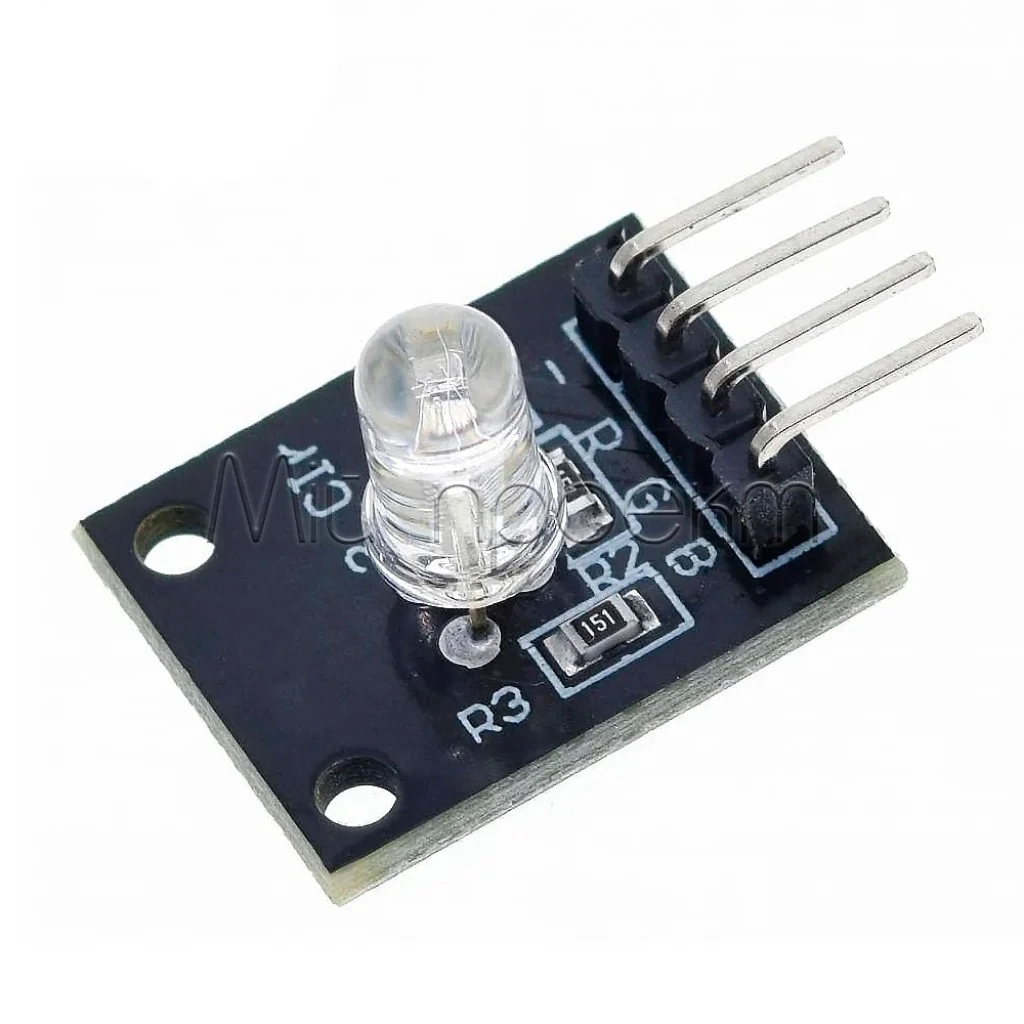

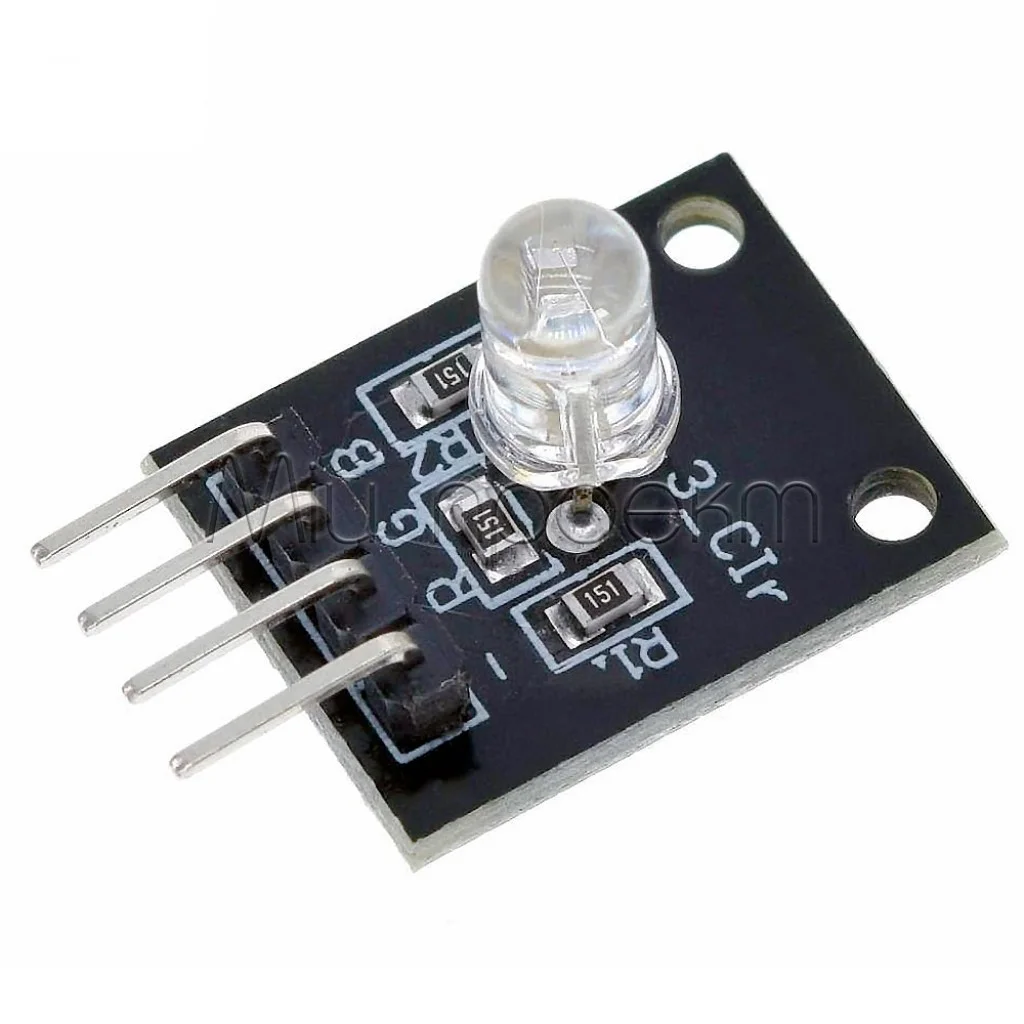

KY-016 RGB LED модуль – компактний світлодіодний модуль із трьома вбудованими світлодіодами (червоний, зелений та синій), що дозволяє створювати різноманітні кольори та світлові ефекти. Завдяки інтегрованим резисторам на платі модуля, він готовий до негайного використання без необхідності додаткових компонентів захисту. Особливістю цього модуля є можливість точного аналогового керування інтенсивністю кожного кольору за допомогою ШІМ-сигналів, що дозволяє отримати до 16,7 мільйонів різних відтінків. Модуль ідеально підходить для освітлювальних проєктів, індикації стану пристроїв, навчання основам електроніки та для створення атмосферного освітлення в різноманітних DIY проєктах.

✅ Технічні переваги:

• Вбудовані резистори – модуль вже містить необхідні резистори для кожного кольорового каналу, що захищає світлодіоди від перевантаження та усуває необхідність додаткових компонентів при підключенні
• 8-бітне керування яскравістю – можливість точного налаштування інтенсивності кожного кольору в діапазоні від 0 до 255, що дозволяє створювати до 16,7 мільйонів різних відтінків
• Компактний розмір – мініатюрна плата з чітким маркуванням контактів займає мінімум місця у проєкті та дозволяє легко інтегрувати модуль у різні конструкції
• Просте підключення – використання всього 4 контактів (R, G, B, GND) спрощує інтеграцію з Arduino та іншими мікроконтролерами через стандартні цифрові піни з підтримкою ШІМ
• Низьке споживання енергії – енергоефективна конструкція дозволяє створювати яскраві світлові ефекти при мінімальному споживанні електроенергії, що критично важливо для мобільних та батарейних проєктів

🔧 Ідеальне рішення для:

Освітлювальні проєкти

Індикація стану пристроїв

Навчальні проєкти з Arduino

Декоративне підсвічування

Інтерактивні інсталяції

Візуальні сповіщення

Smart Home проєкти

Моделі та макети

💡 Широкі можливості застосування:

Розумний індикатор стану – використовуйте RGB LED модуль для візуалізації різних станів вашого пристрою, призначаючи різні кольори для різних режимів роботи. Наприклад, червоний для помилки, зелений для нормальної роботи, синій для режиму очікування, жовтий для попередження про низький заряд батареї та білий для режиму оновлення програмного забезпечення.
Метеостанція з RGB індикацією – створіть систему, де модуль змінює колір залежно від погодних умов чи прогнозу, наприклад, червоний для високої температури, синій для холоду, зелений для комфортних умов, фіолетовий для опадів. Це дозволить швидко оцінювати погодні умови без перегляду числових показників.
Інтерактивне навчання кольорам – розробіть освітню програму для дітей, де модуль демонструє змішування основних кольорів та отримання нових відтінків. За допомогою потенціометрів або сенсорів дитина може самостійно експериментувати з інтенсивністю RGB складових та спостерігати результат у реальному часі.
Амбієнтне освітлення для моніторів – з'єднайте кілька RGB модулів та керуйте ними для створення системи фонового підсвічування за монітором, що змінює свій колір відповідно до переважаючих відтінків зображення на екрані, підвищуючи комфорт перегляду та зменшуючи напругу очей.
Музично-синхронізована ілюмінація – інтегруйте модуль з аудіосенсором для створення світломузики, де колір та яскравість LED змінюються відповідно до ритму, гучності або частотних характеристик музики, створюючи унікальну атмосферу під час прослуховування улюблених треків.

📦 Детальні технічні характеристики:

Тип світлодіода: RGB LED (три в одному корпусі)

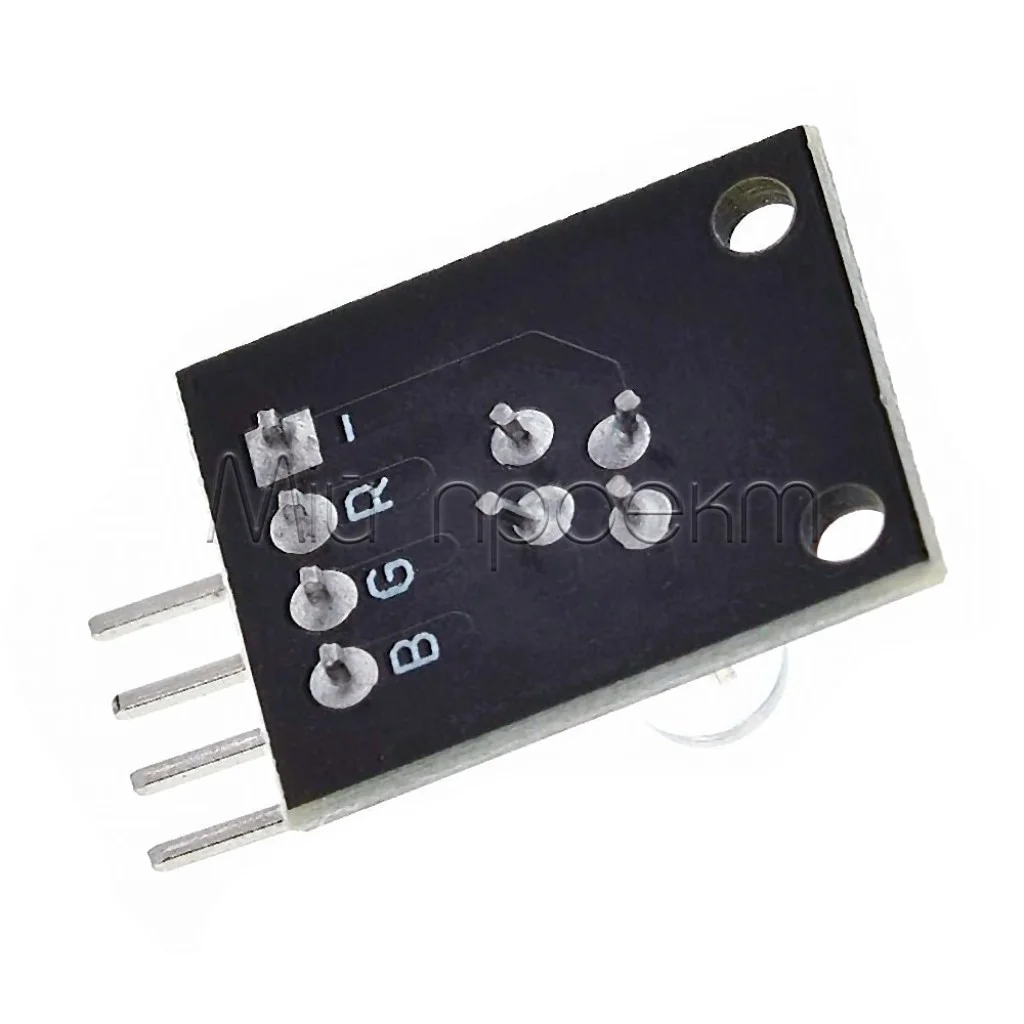

Кількість виводів: 4 (R, G, B, GND)
Керування: Аналогове (PWM/ШІМ)
Діапазон керування кожним каналом: 0-255 (8-біт)

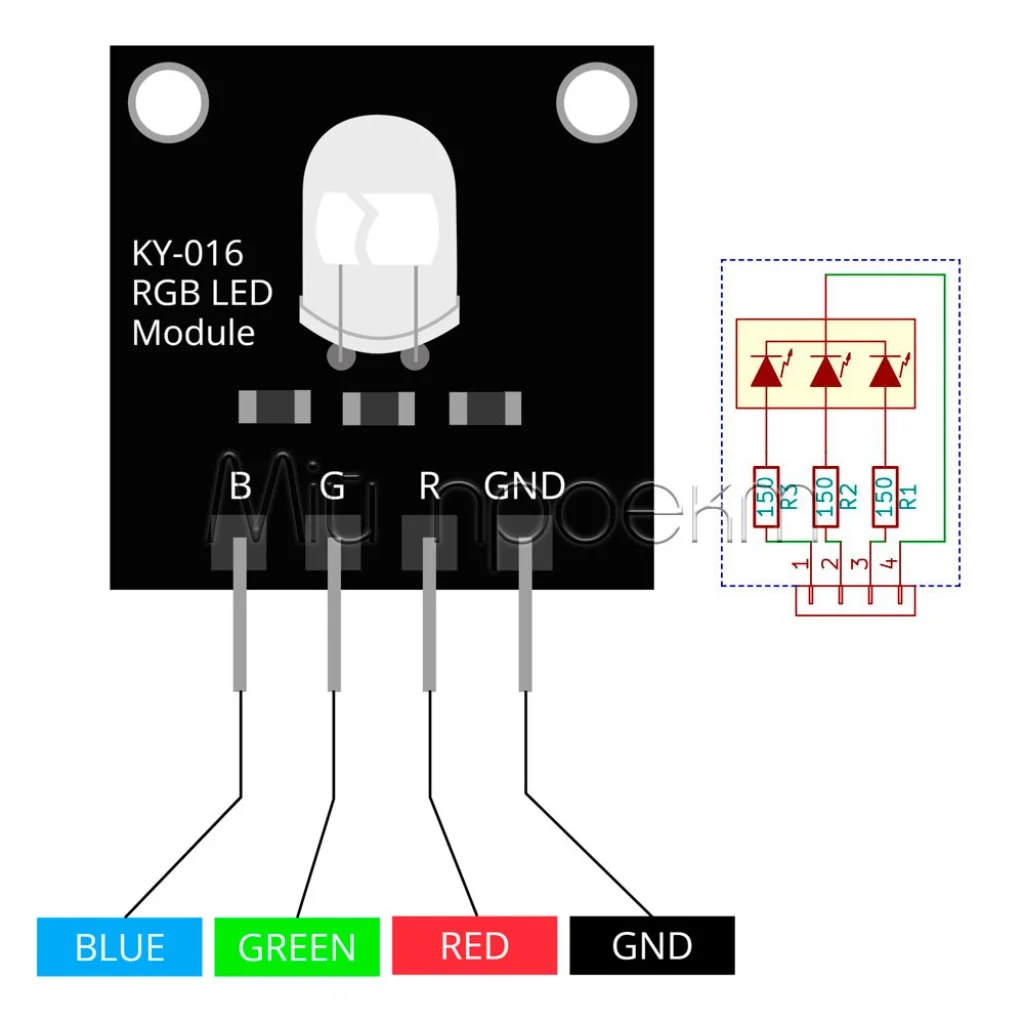

Вбудований захист:
- Резистор для червоного каналу
- Резистор для зеленого каналу
- Резистор для синього каналу
Робоча напруга: 5В (сумісність з Arduino)

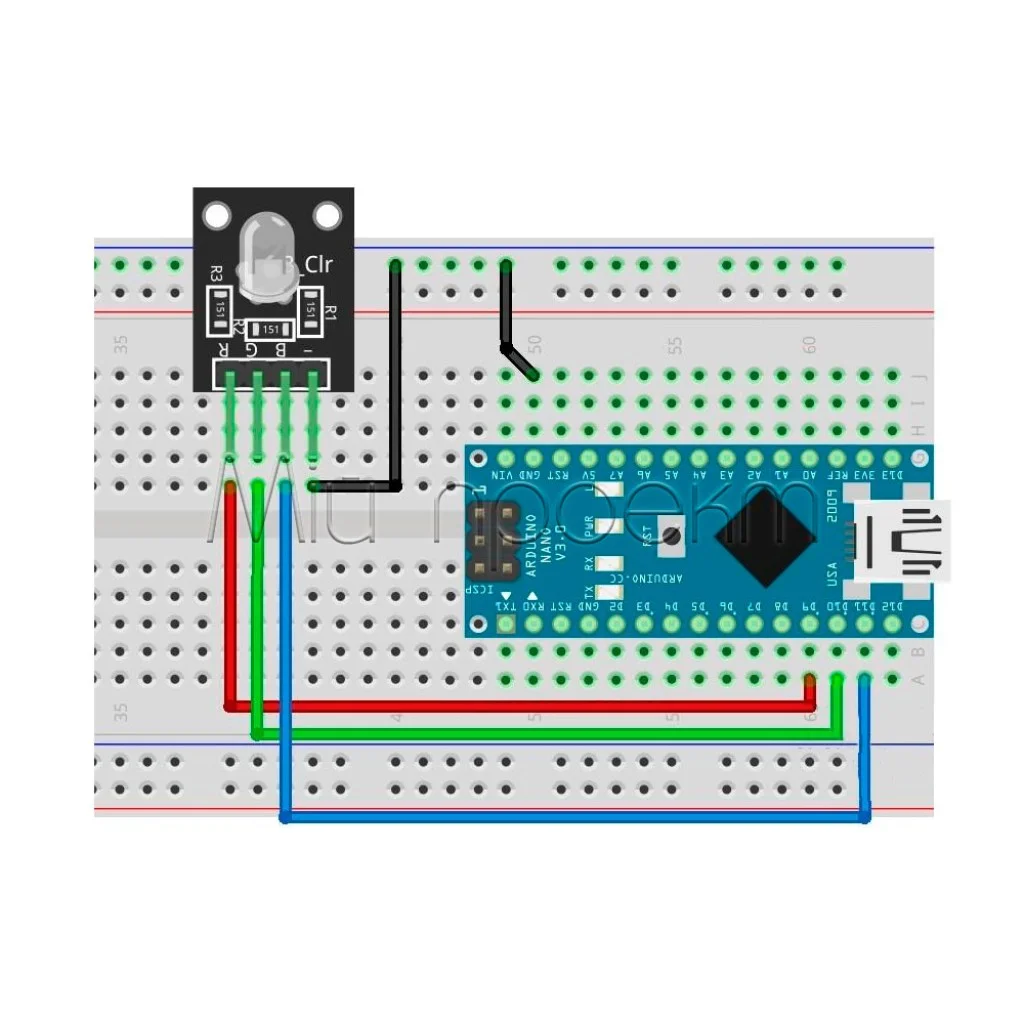

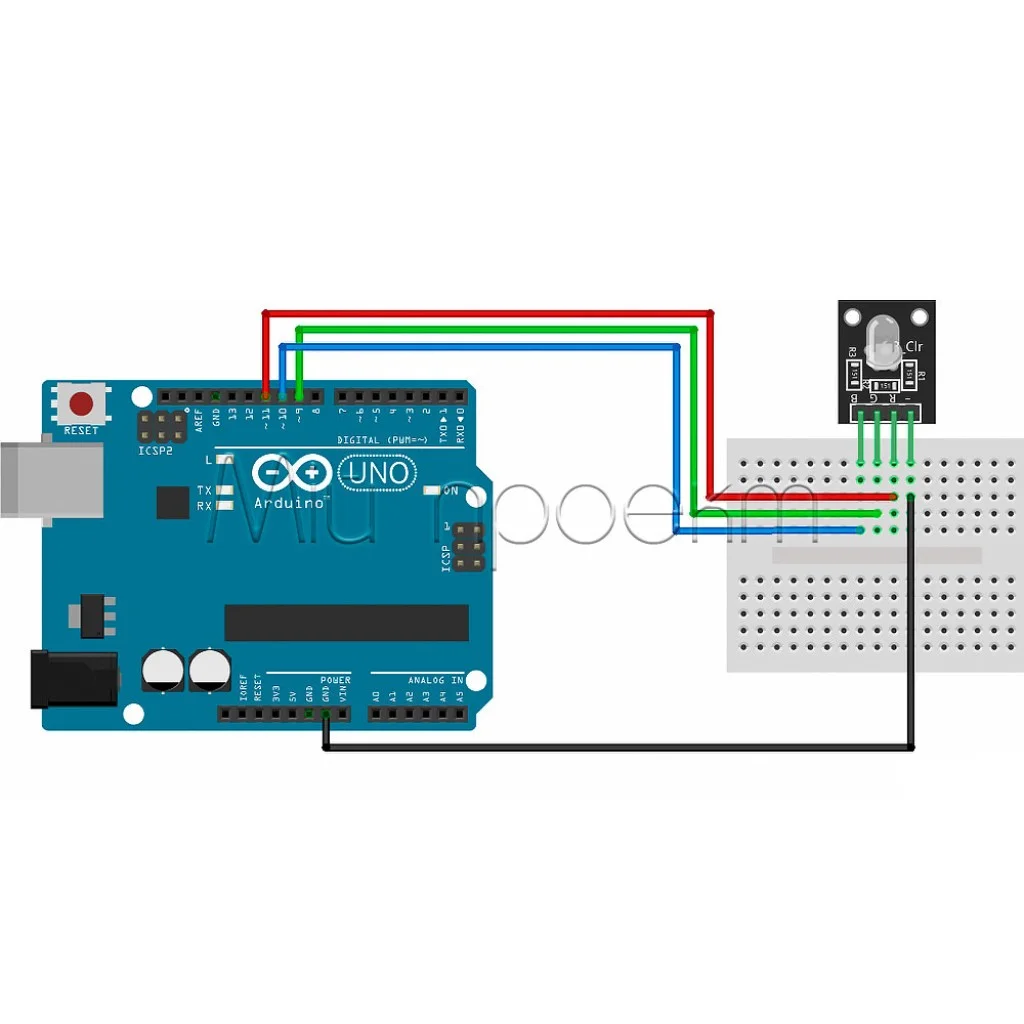

Рекомендовані піни для підключення: PWM-сумісні (9, 10, 11 для Arduino Uno)
Максимальна кількість кольорів: 16,7 мільйонів (256³)
Кут розсіювання світла: приблизно 120°
Розміри плати: компактна PCB з чітким маркуванням пінів
Метод монтажу: сумісний з макетними платами (breadboard)

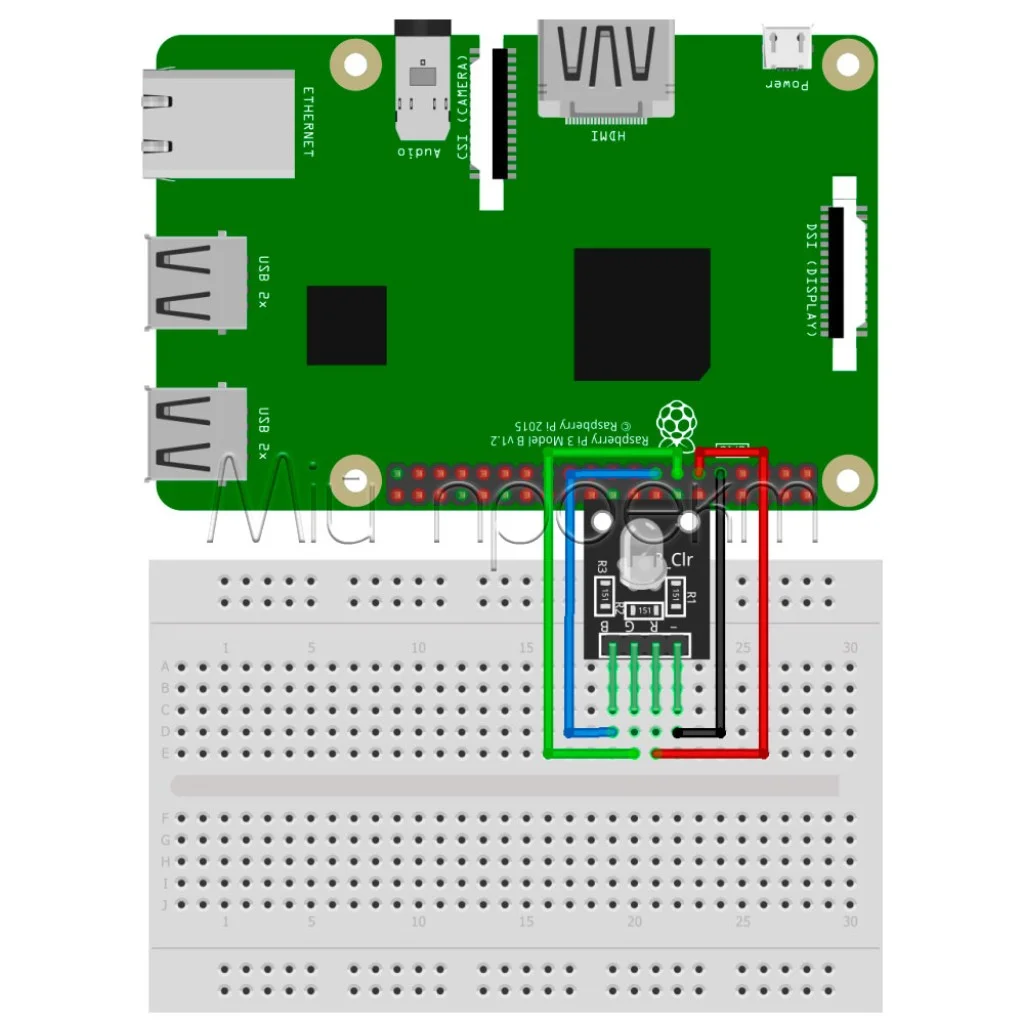

Сумісність: Arduino, Raspberry Pi, ESP8266, ESP32 та інші мікроконтролери

⚠️ Важливі аспекти використання:

Правильне підключення GND – завжди переконуйтесь, що вивід GND модуля підключено до GND Arduino чи іншого контролера. Неправильне підключення може призвести до нестабільної роботи або пошкодження компонентів. Для зручності можна використовувати кольорові дроти для кожного піна.
Використання PWM-пінів – для керування яскравістю кожного каналу необхідно використовувати цифрові піни з підтримкою ШІМ (PWM). На Arduino Uno це піни 3, 5, 6, 9, 10, 11. Підключення до звичайних цифрових пінів дозволить лише вмикати/вимикати відповідний колір без можливості регулювання яскравості.
Калібрування яскравості кольорів – через різну ефективність червоного, зеленого та синього світлодіодів, для отримання збалансованого білого кольору може знадобитися коригування значень PWM. Експериментуйте з різними комбінаціями, наприклад, R=255, G=220, B=210, для досягнення бажаного відтінку білого.
Енергоспоживання при максимальній яскравості – при одночасній роботі всіх трьох кольорів на максимальній яскравості (білий колір) споживання струму збільшується. У батарейних проєктах рекомендується обмежувати максимальну яскравість або тривалість роботи на повній потужності для економії енергії.
Плавна зміна кольорів – для створення плавних переходів між кольорами використовуйте поступову зміну значень PWM у циклі з невеликими інкрементами/декрементами та малими затримками між кроками. Це створить ефект м'якого переливання кольорів замість різкої зміни.

KY-016 RGB LED модуль – це ідеальне рішення для розширення функціоналу ваших Arduino проєктів яскравою кольоровою індикацією. Завдяки простоті підключення, вбудованим захисним резисторам та можливості створення мільйонів різних відтінків, цей модуль стане неоціненним компонентом для будь-якого розробника електроніки.

ЗАМОВТЕ ЗАРАЗ

#RGB_LED #Arduino #KY016 #Електроніка #Освітлення #DIYПроєкти

Характеристики

-Основні-

-Вхідна напруга-

3.3 - 5 В

-Колір-

RGB (червоний, зелений, синій)

-Кількість контактів-

4-pin (GND, R, G, B)

-Додаткові-

-Розміри-

19 х 15 мм

-Діапазон робочої температури-

- 25 ... + 85 °С
