Модуль светодиода KY-016 (RGB LED)

Производитель: Китай Код товара: 1390
0
Все о товаре
Описание
Характеристики
Отзывы 0
Вопросы0
Модуль светодиода KY-016 (RGB LED)
Модуль светодиода KY-016 (RGB LED)
Модуль светодиода KY-016 (RGB LED)
Модуль светодиода KY-016 (RGB LED)
Модуль светодиода KY-016 (RGB LED)
Модуль светодиода KY-016 (RGB LED)
Модуль светодиода KY-016 (RGB LED)
Модуль светодиода KY-016 (RGB LED)
Модуль светодиода KY-016 (RGB LED)
Есть в наличии
Код товара: 1390
15.00 грн
Нашли дешевле?
🚚 Відправка в день замовлення при оформленні до 15:00. Увага!
-Входное напряжение-:3.3 - 5 В
-Цвет-:RGB (красный, зеленый, синий)

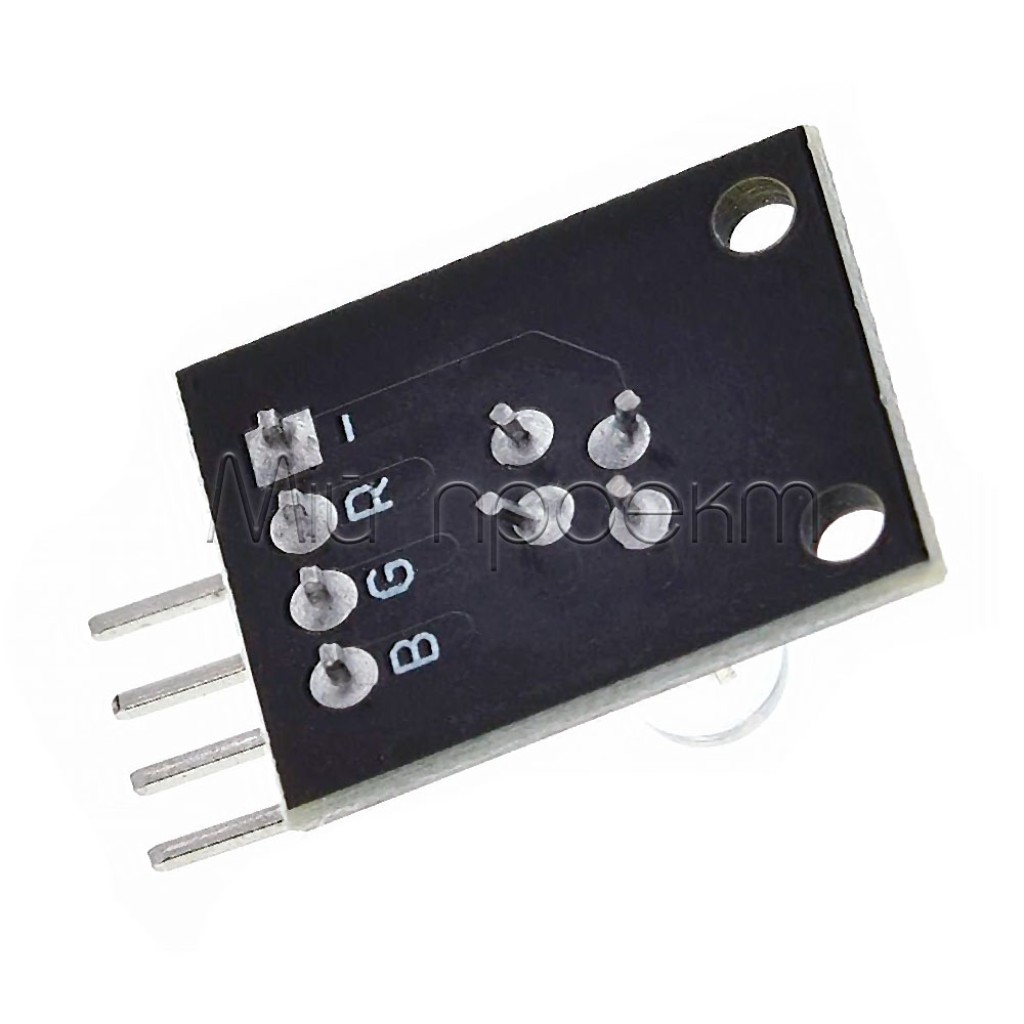

-Количество контактов-:4-pin (GND, R, G, B)

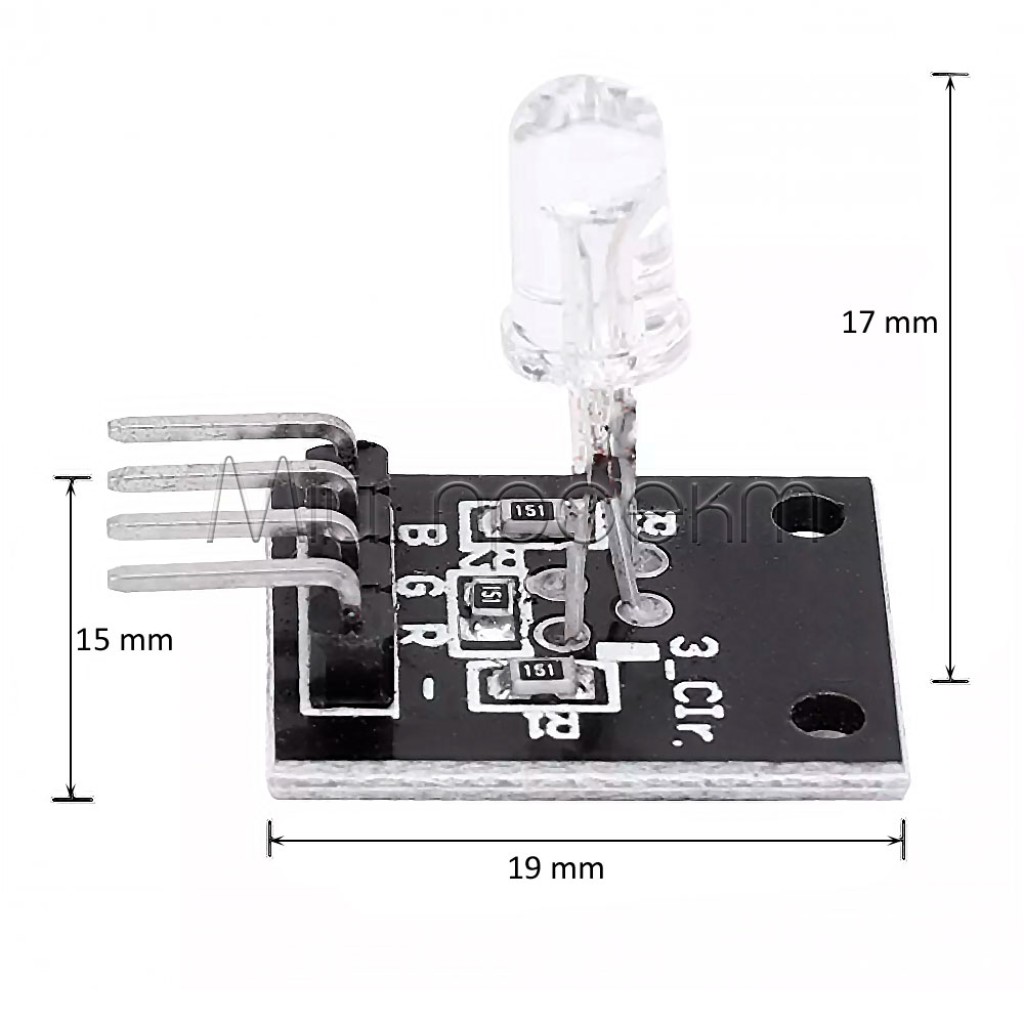

-Размеры-:19 х 15 мм
-Диапазон рабочей температуры-:- 25 ... + 85 °С
Доставка
Новой почтой в отделения и почтоматы
Новой почтой в отделения и почтоматы
от 80 ₴
ROZETKA Delivery
ROZETKA Delivery
Фиксировано 49 грн
Укрпочтой в отделение по Украине
Укрпочтой в отделение по Украине
от 45 ₴
Meest Express
Meest Express
от 60 ₴
Оплата
Оплата картой Оплата картой
Перевод на карточку Перевод на карточку
Оплата на IBAN Оплата на IBAN
Безналичный расчет Безналичный расчет
Наложенный платеж Наложенный платеж
Гарантийные положения
Гарантийные обязательства на товары, которые были паяные, не распространяются
Модуль светодиода KY-016 (RGB LED)
Код товара: 1390
15.00 грн
Описание

🔌 KY-016 RGB LED Модуль

Многофункциональный модуль для создания полноцветного LED освещения

Общее описание

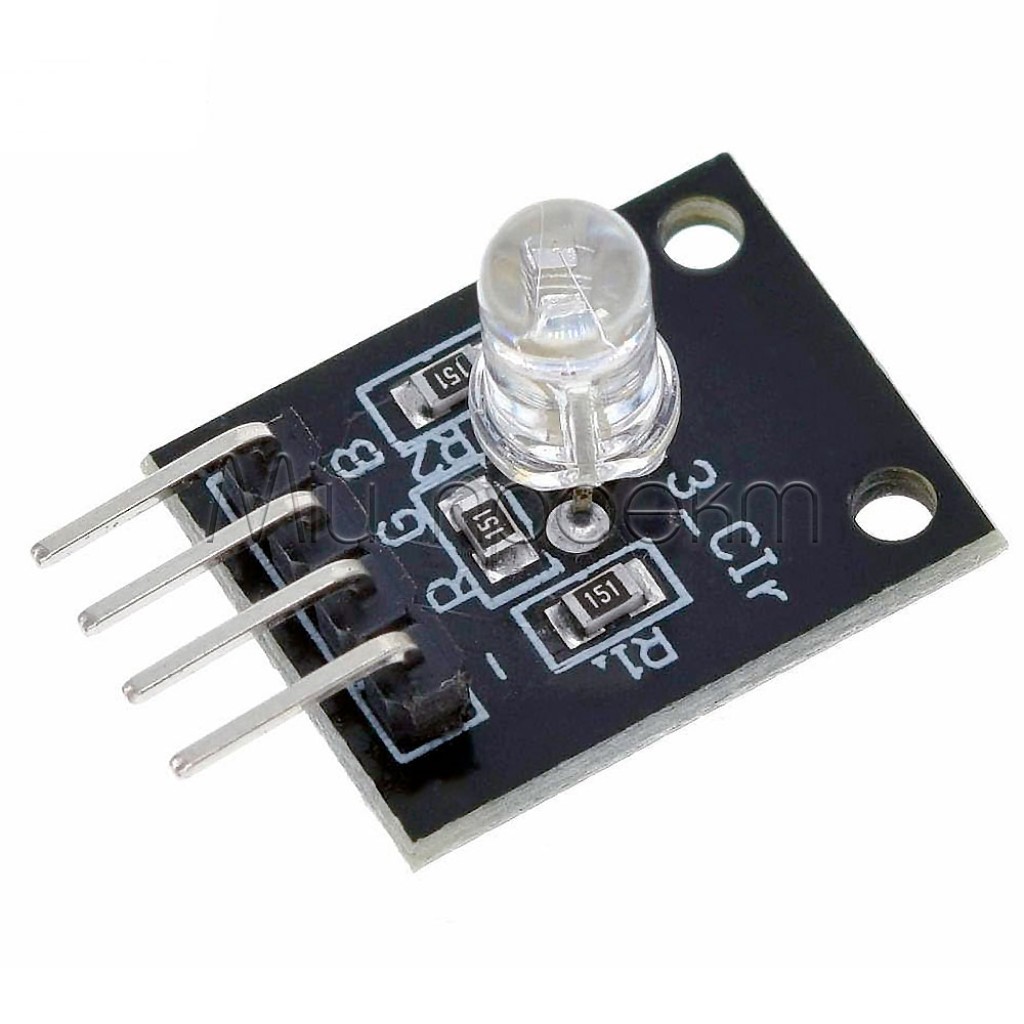

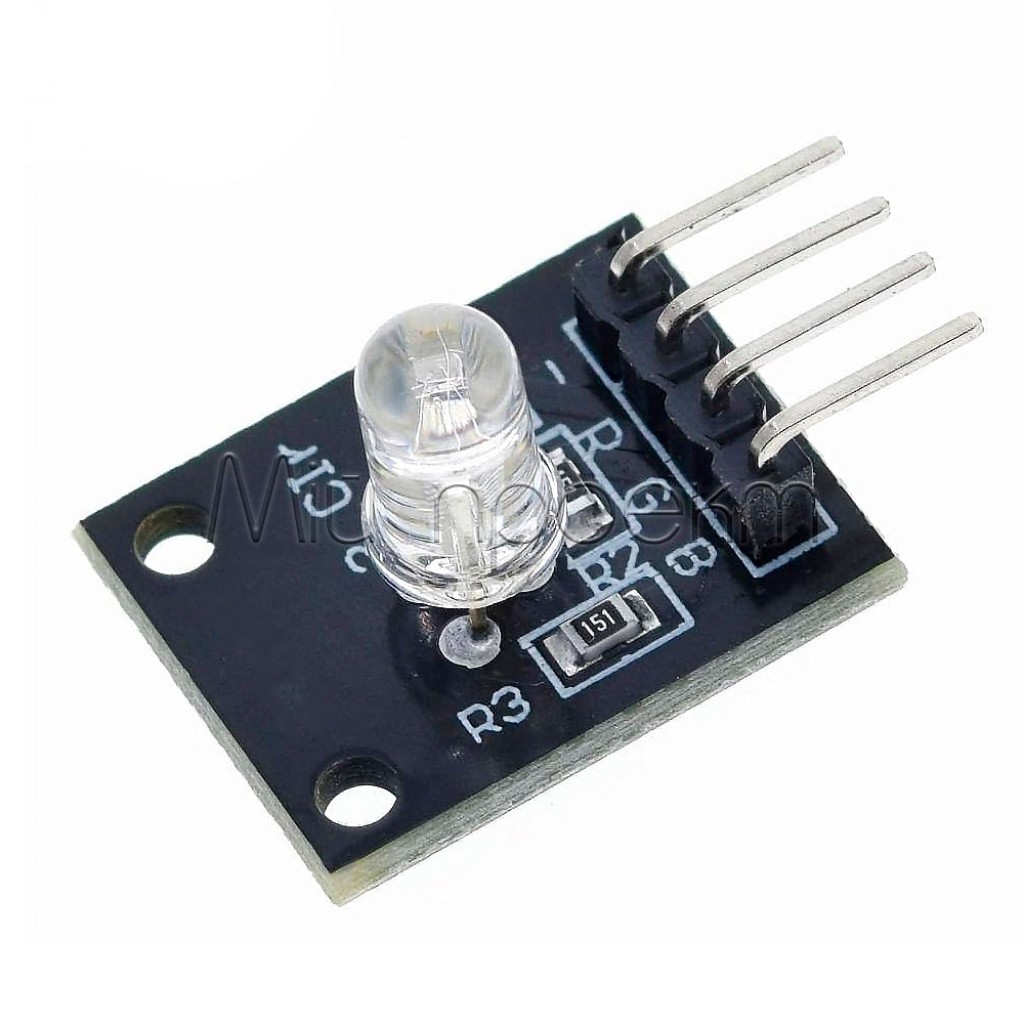

KY-016 RGB LED модуль – компактный светодиодный модуль с тремя встроенными светодиодами (красный, зеленый и синий), который позволяет создавать разнообразные цвета и световые эффекты. Благодаря встроенным резисторам на плате модуля, он готов к немедленному использованию без необходимости дополнительных защитных компонентов. Особенностью этого модуля является возможность точного аналогового управления интенсивностью каждого цвета с помощью ШИМ-сигналов, что позволяет получить до 16,7 миллионов различных оттенков. Модуль идеально подходит для осветительных проектов, индикации состояния устройств, изучения основ электроники и создания атмосферного освещения в различных DIY-проектах.

✅ Технические преимущества:

  • Встроенные резисторы – модуль уже содержит необходимые резисторы для каждого цветового канала, что защищает светодиоды от перегрузки и устраняет необходимость в дополнительных компонентах при подключении
  • 8-битное управление яркостью – возможность точной настройки интенсивности каждого цвета в диапазоне от 0 до 255, что позволяет создавать до 16,7 миллионов различных оттенков
  • Компактный размер – миниатюрная плата с четкой маркировкой контактов занимает минимум места в проекте и позволяет легко интегрировать модуль в различные конструкции

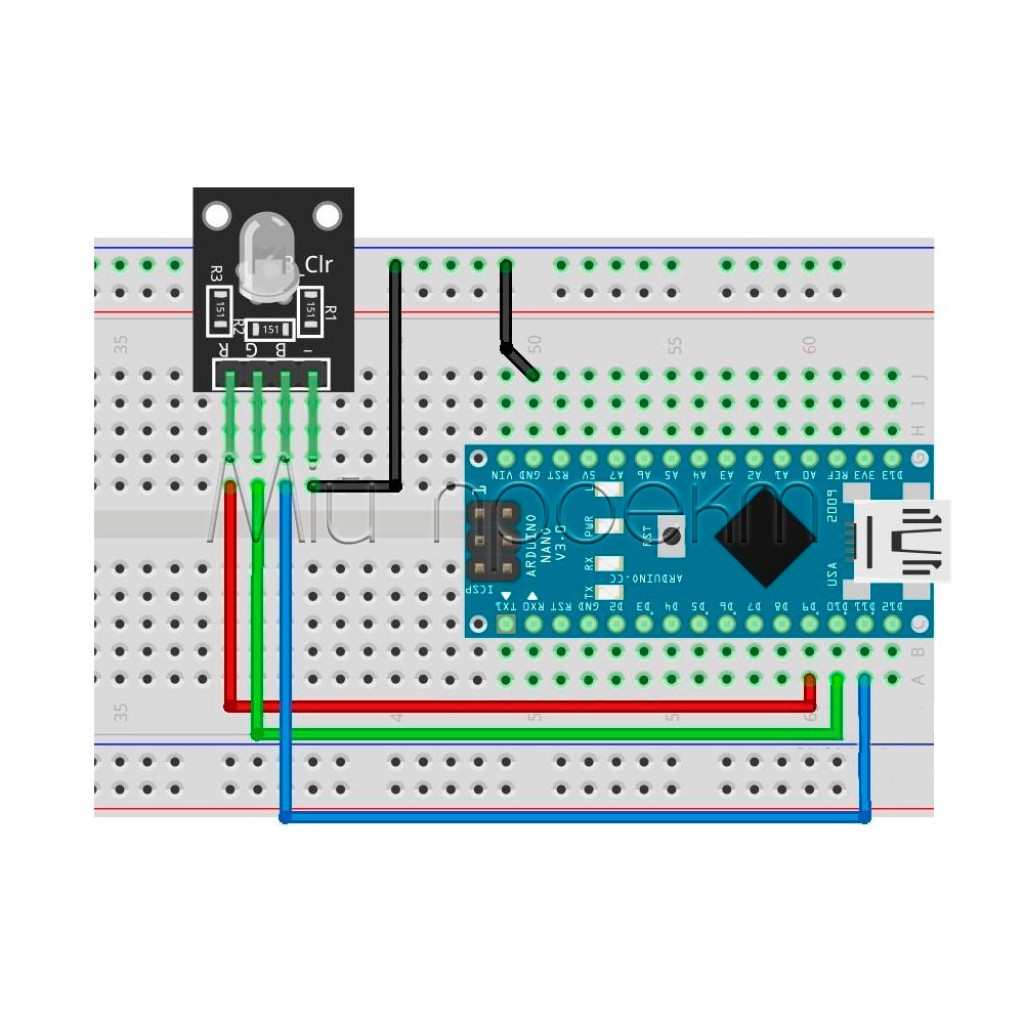

  • Простое подключение – использование всего 4 контактов (R, G, B, GND) упрощает интеграцию с Arduino и другими микроконтроллерами через стандартные цифровые пины с поддержкой ШИМ
  • Низкое энергопотребление – энергоэффективная конструкция позволяет создавать яркие световые эффекты при минимальном потреблении электроэнергии, что критически важно для мобильных и батарейных проектов

🔧 Идеальное решение для:

Осветительные проекты

Индикация состояния устройств

Учебные проекты с Arduino

Декоративное освещение

Интерактивные инсталляции

Визуальные уведомления

Проекты умного дома

Модели и макеты

💡 Широкие возможности применения:

  • Умный индикатор состояния – используйте RGB LED модуль для визуализации различных состояний вашего устройства, назначая разные цвета для разных режимов работы. Например, красный для ошибки, зеленый для нормальной работы, синий для режима ожидания, желтый для предупреждения о низком заряде батареи и белый для режима обновления программного обеспечения.
  • Метеостанция с RGB индикацией – создайте систему, где модуль меняет цвет в зависимости от погодных условий или прогноза, например, красный для высокой температуры, синий для холода, зеленый для комфортных условий, фиолетовый для осадков. Это позволит быстро оценивать погодные условия без просмотра числовых показателей.
  • Интерактивное обучение цветам – разработайте образовательную программу для детей, где модуль демонстрирует смешивание основных цветов и получение новых оттенков. С помощью потенциометров или сенсоров ребенок может самостоятельно экспериментировать с интенсивностью RGB компонентов и наблюдать результат в реальном времени.
  • Амбиентное освещение для мониторов – соедините несколько RGB модулей и управляйте ими для создания системы фонового освещения за монитором, которое меняет цвет в соответствии с преобладающими оттенками изображения на экране, повышая комфорт просмотра и снижая напряжение глаз.
  • Музыкально-синхронизированная иллюминация – интегрируйте модуль с аудиосенсором для создания светомузыки, где цвет и яркость LED меняются в соответствии с ритмом, громкостью или частотными характеристиками музыки, создавая уникальную атмосферу во время прослушивания любимых треков.

📦 Детальные технические характеристики:

  • Тип светодиода: RGB LED (три в одном корпусе)

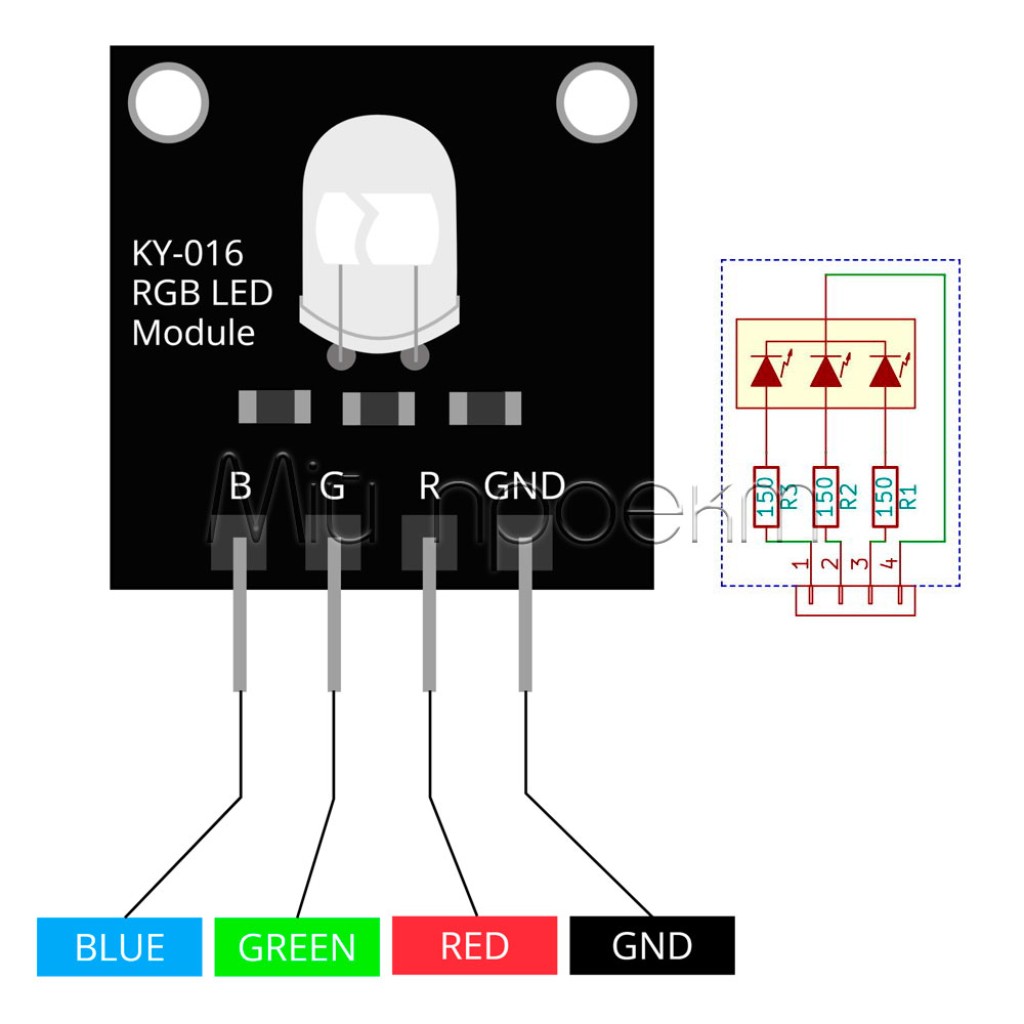

  • Количество выводов: 4 (R, G, B, GND)
  • Управление: Аналоговое (PWM/ШИМ)
  • Диапазон управления каждым каналом: 0-255 (8-бит)
  • Встроенная защита:
    • Резистор для красного канала
    • Резистор для зеленого канала
    • Резистор для синего канала
  • Рабочее напряжение: 5В (совместимость с Arduino)

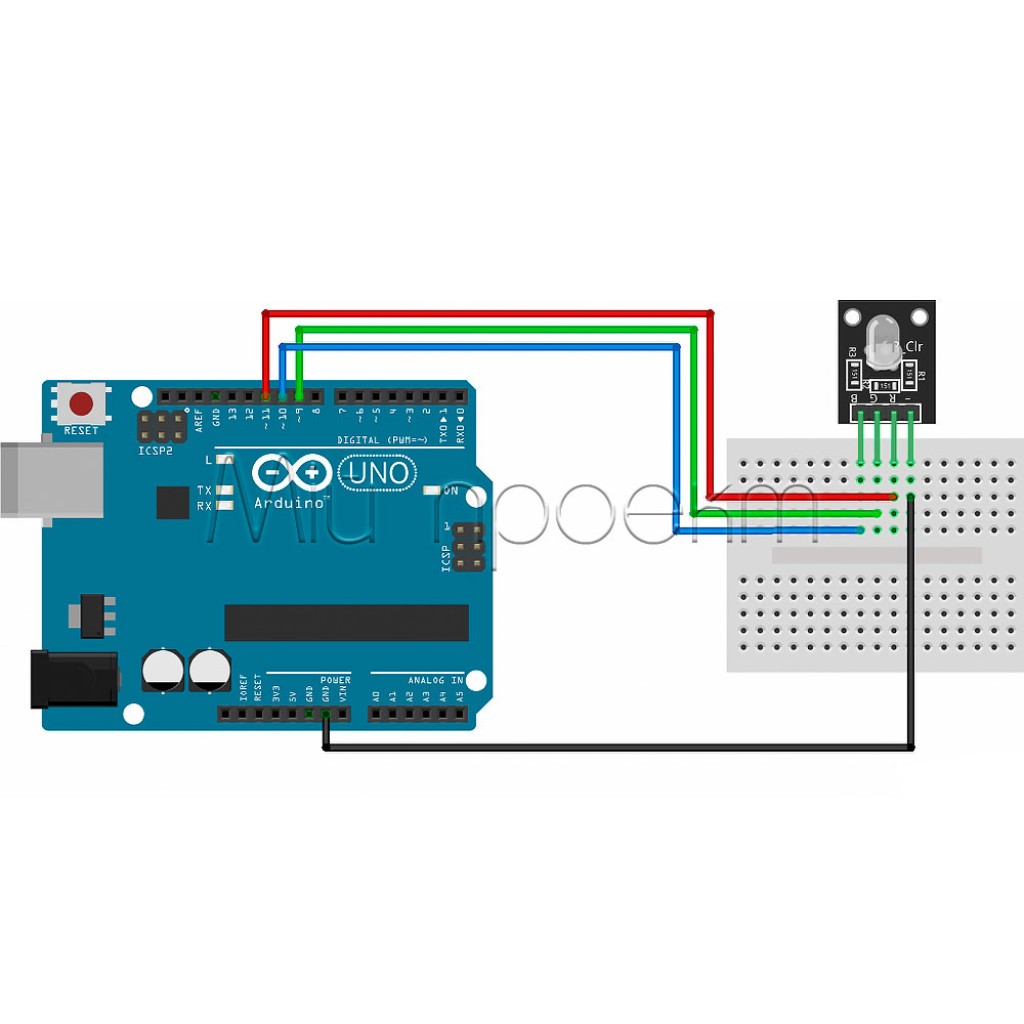

  • Рекомендуемые пины для подключения: PWM-совместимые (9, 10, 11 для Arduino Uno)
  • Максимальное количество цветов: 16,7 миллионов (256³)
  • Угол рассеивания света: примерно 120°
  • Размеры платы: компактная PCB с четкой маркировкой пинов
  • Метод монтажа: совместим с макетными платами (breadboard)

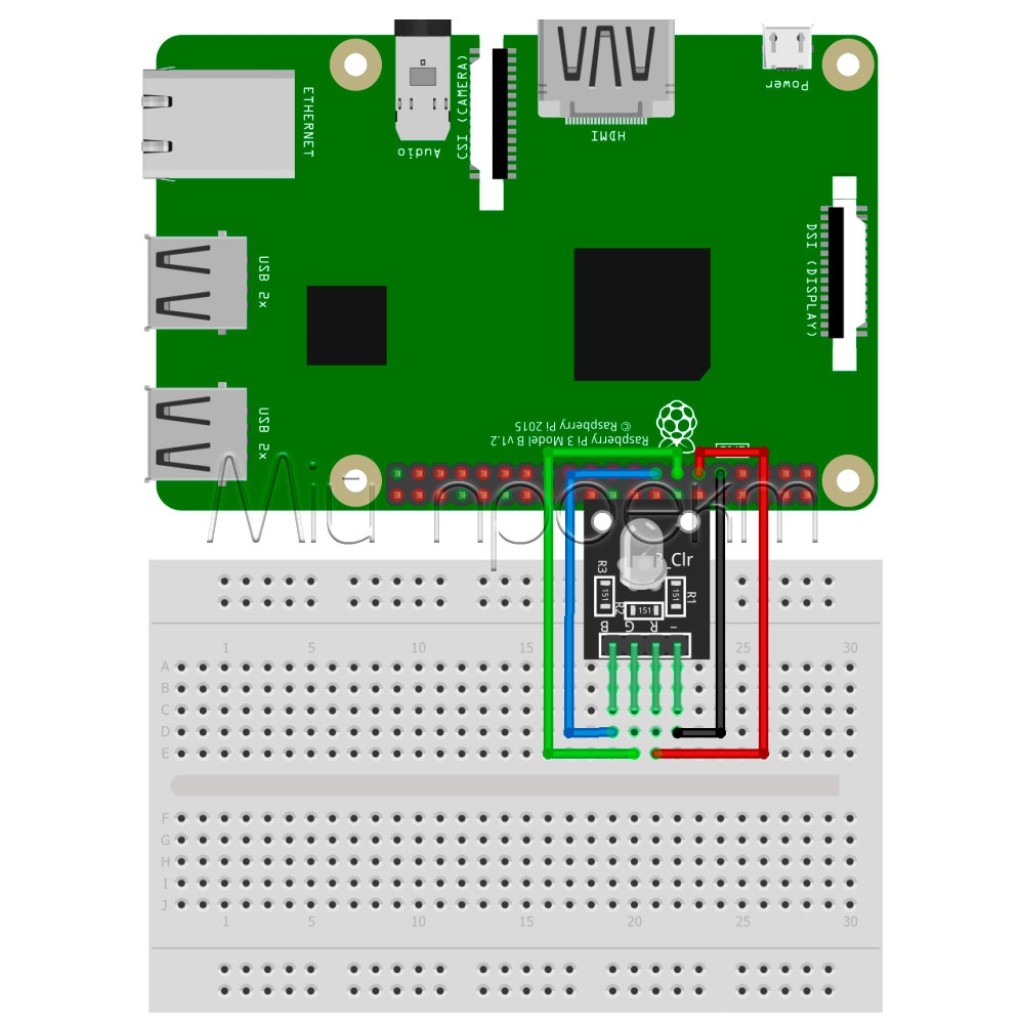

  • Совместимость: Arduino, Raspberry Pi, ESP8266, ESP32 и другие микроконтроллеры

⚠️ Важные аспекты использования:

  • Правильное подключение GND – всегда убедитесь, что вывод GND модуля подключен к GND Arduino или другого контроллера. Неправильное подключение может привести к нестабильной работе или повреждению компонентов. Для удобства можно использовать цветные провода для каждого пина.
  • Использование PWM-пинов – для управления яркостью каждого канала необходимо использовать цифровые пины с поддержкой ШИМ (PWM). На Arduino Uno это пины 3, 5, 6, 9, 10, 11. Подключение к обычным цифровым пинам позволит только включать/выключать соответствующий цвет без возможности регулировки яркости.
  • Калибровка яркости цветов – из-за различной эффективности красного, зеленого и синего светодиодов для получения сбалансированного белого цвета может потребоваться корректировка значений PWM. Экспериментируйте с различными комбинациями, например, R=255, G=220, B=210, для достижения желаемого оттенка белого.
  • Энергопотребление при максимальной яркости – при одновременной работе всех трех цветов на максимальной яркости (белый цвет) потребление тока увеличивается. В батарейных проектах рекомендуется ограничивать максимальную яркость или длительность работы на полной мощности для экономии энергии.
  • Плавная смена цветов – для создания плавных переходов между цветами используйте постепенное изменение значений PWM в цикле с небольшими приращениями/уменьшениями и малыми задержками между шагами. Это создаст эффект мягкого переливания цветов вместо резкой смены.

KY-016 RGB LED модуль – это идеальное решение для расширения функционала ваших Arduino-проектов яркой цветной индикацией. Благодаря простоте подключения, встроенным защитным резисторам и возможности создания миллионов различных оттенков, этот модуль станет неоценимым компонентом для любого разработчика электроники.

ЗАКАЖИТЕ СЕЙЧАС
#RGB_LED #Arduino #KY016 #Электроника #Освещение #DIYПроекты
Характеристики
-Основные-
-Входное напряжение-
3.3 - 5 В
-Цвет-
RGB (красный, зеленый, синий)
-Количество контактов-
4-pin (GND, R, G, B)
-Дополнительные-
-Размеры-
19 х 15 мм
-Диапазон рабочей температуры-
- 25 ... + 85 °С
