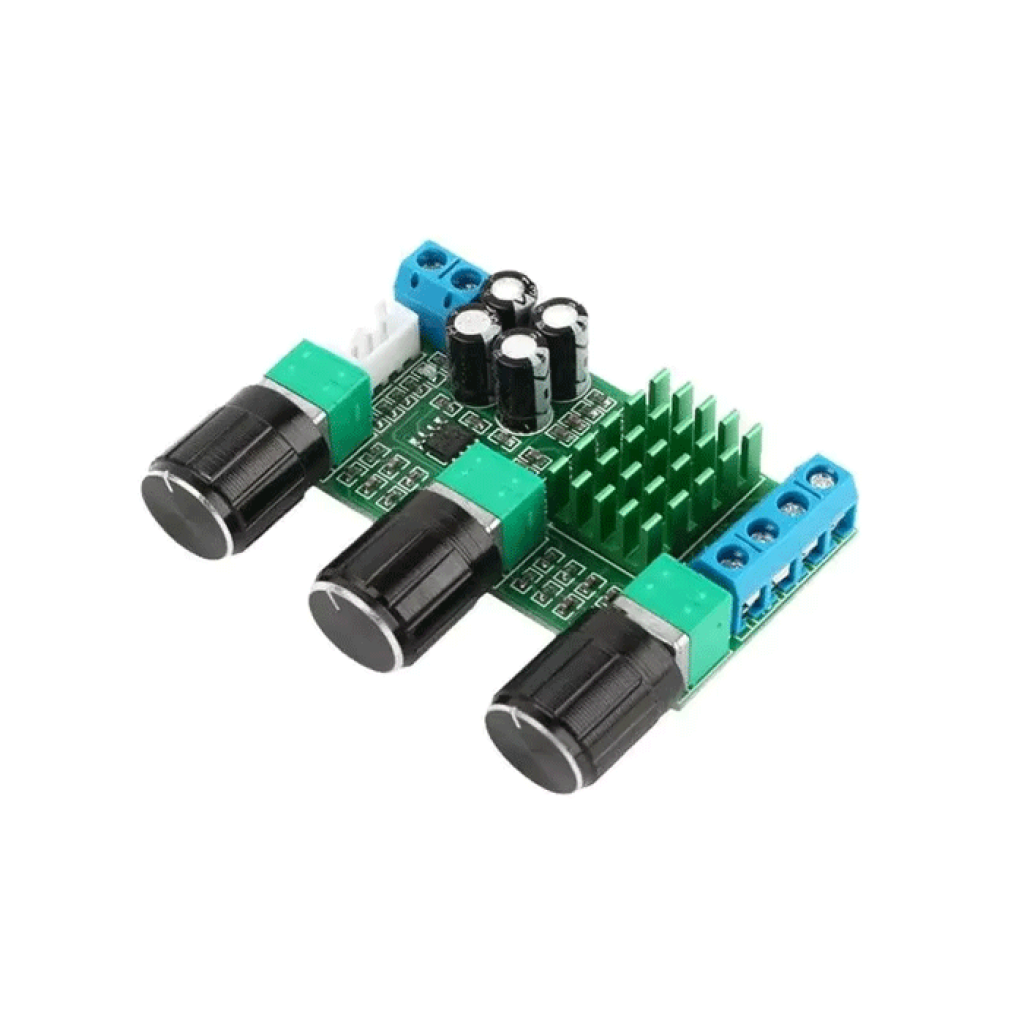

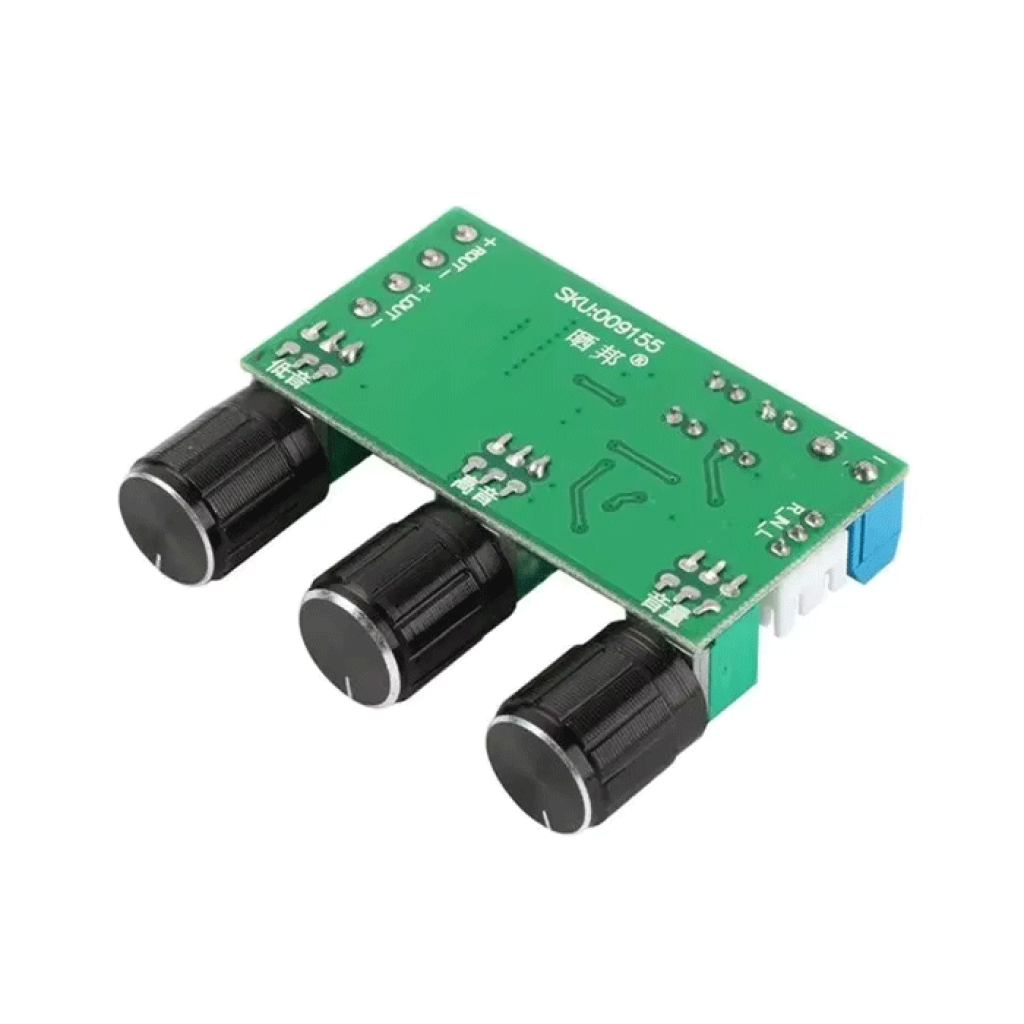

XH-M567 Цифровой усилитель TPA3116D2 (2х80W)

XH-M567 — это компактный цифровой стереоусилитель на базе микросхемы TPA3116D2, обеспечивающий мощное звучание при низком энергопотреблении. Идеально подходит для домашних аудиосистем, DIY-проектов и даже для использования в автомобиле.

1. Подготовка и проверка

Проверка термопасты

1. Открутите два винта, удерживающих радиатор
2. Осторожно снимите радиатор
3. Если термопасты нет (черный квадратный чип без серого вещества), нанесите тонкий равномерный слой термопасты (например, КПТ-19 или любую другую для электроники)
4. Установите радиатор на место и закрутите винты

graph TD
    A[Открутить винты] --> B[Снять радиатор]
    B --> C{Есть термопаста?}
    C -->|Да| E[Установить радиатор обратно]
    C -->|Нет| D[Нанести термопасту]
    D --> E
    E --> F[Закрутить винты]
    style C fill:#ff9,stroke:#333
    style D fill:#f96,stroke:#333

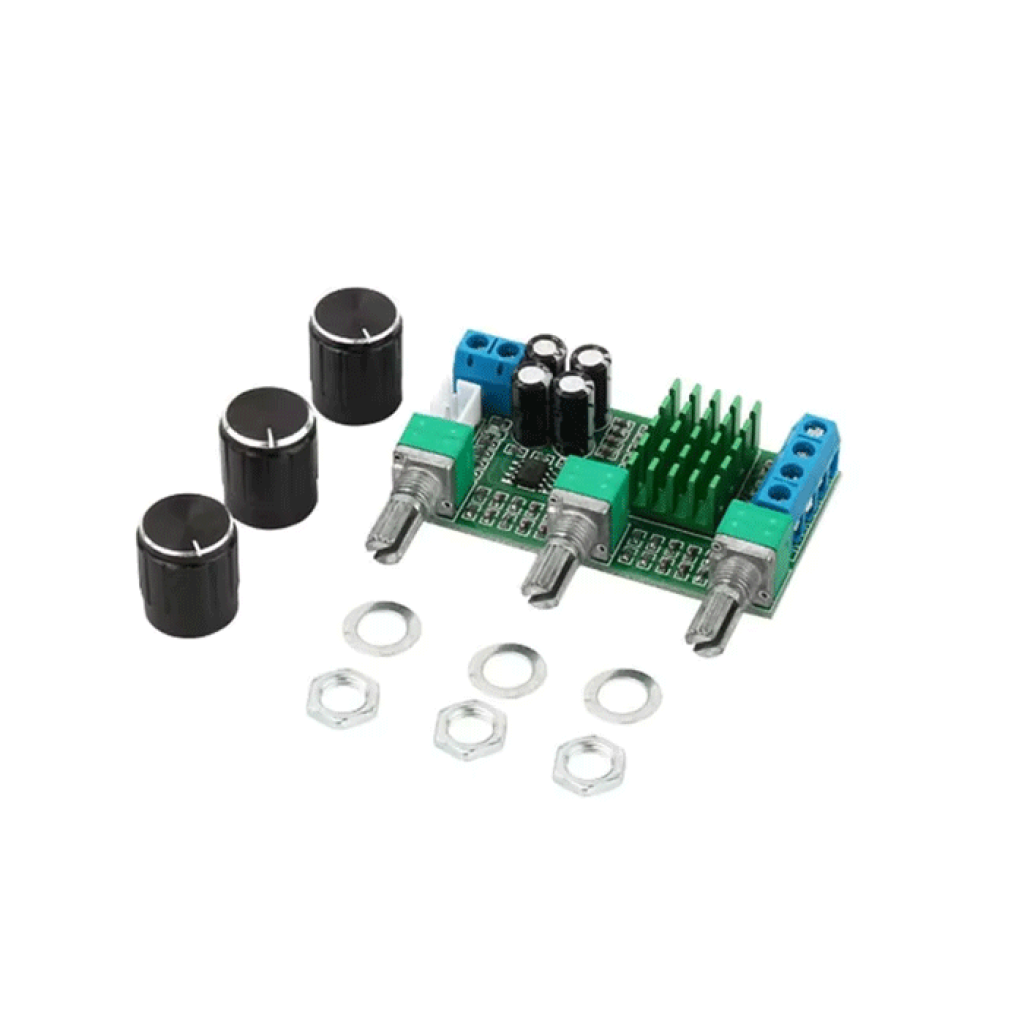

Сборка корпуса

Если модуль поставлялся разобранным, соберите акриловый корпус согласно инструкции. Убедитесь, что плата надежно закреплена и нигде не замыкает на металлические стойки.

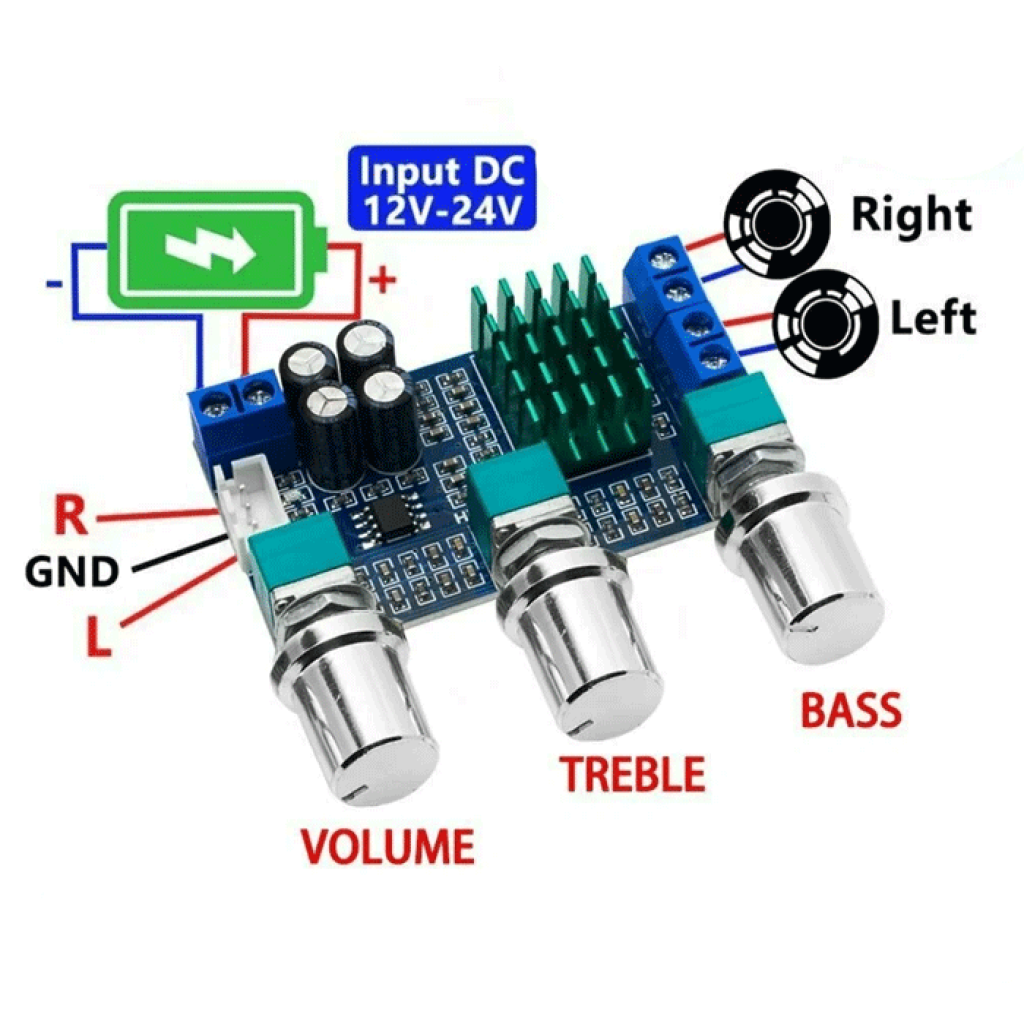

2. Подключение акустики (колонок)

Найдите на задней панели модуля пружинные зажимы для выхода на колонки, обычно с маркировкой R+/R- (правый канал) и L+/L- (левый канал).

1. Подготовьте акустические кабели, очистив концы от изоляции
2. Нажмите на рычаг зажима, вставьте зачищенный конец провода соответствующей полярности в отверстие и отпустите рычаг
3. Убедитесь, что провод надежно зажат и нет короткого замыкания между клеммами
4. Подключите таким образом обе колонки (левую и правую), соблюдая полярность

graph LR
    A[XH-M567 Усилитель] -- "L+" --> B[Левая колонка +]
    A -- "L-" --> C[Левая колонка -]
    A -- "R+" --> D[Правая колонка +]
    A -- "R-" --> E[Правая колонка -]

    style A fill:#bbf,stroke:#333
    style B fill:#cfc,stroke:#333
    style C fill:#cfc,stroke:#333
    style D fill:#cfc,stroke:#333
    style E fill:#cfc,stroke:#333


3. Подключение источника звука

1. Используйте стандартный стереокабель RCA (тюльпаны)
2. Подключите один конец кабеля к выходу вашего источника звука (компьютер, телефон через переходник, плеер, ЦАП)
3. Другой конец кабеля подключите к входам RCA на задней панели усилителя, обозначенным как INPUT L (левый, часто белый) и R (правый, часто красный)

graph LR
    A[Источник звука] -- "Аудиокабель RCA" --> B[XH-M567 Усилитель]
    C[Смартфон] -- "3.5мм → RCA" --> B
    D[Компьютер] -- "3.5мм → RCA" --> B
    E[Проигрыватель] -- "RCA" --> B

    style A fill:#f96,stroke:#333
    style B fill:#bbf,stroke:#333
    style C fill:#f96,stroke:#333
    style D fill:#f96,stroke:#333
    style E fill:#f96,stroke:#333


4. Подключение питания

1. Подготовьте соответствующий блок питания (например, 24В 5А)
2. Проверьте полярность (обычно "+" внутри, "-" снаружи, но проверьте маркировку)
3. Подключите штекер блока питания к соответствующему гнезду на задней панели модуля

5. Включение и проверка

1. Убедитесь, что регулятор громкости на усилителе выкручен на минимум (против часовой стрелки)
2. Проверьте еще раз все подключения
3. Включите блок питания в розетку
4. Переведите переключатель питания на передней панели модуля в положение "ON" (должен загореться индикатор питания)
5. Включите источник звука и начните воспроизведение
6. Постепенно увеличивайте громкость на усилителе

graph TD
    A[Громкость на минимум] --> B[Проверка подключений]
    B --> C[Подключение БП к сети]
    C --> D[Включение переключателя]
    D --> E[Проверка индикатора]
    E --> F[Включение источника звука]
    F --> G[Постепенное увеличение громкости]

    style D fill:#bbf,stroke:#333
    style G fill:#cfc,stroke:#333


6. Особенности использования

Реальная мощность

Несмотря на заявленные 80Вт на канал, реальная выходная мощность составляет примерно:

• 30-40Вт на канал при нагрузке 4 Ом
• 20-30Вт на канал при нагрузке 8 Ом

Эти значения актуальны при питании 24В до появления значительных искажений.

Охлаждение

Работа темброблока

Регуляторы тембра (Bass, Treble) эффективно работают и позволяют подстроить звук под ваши предпочтения или компенсировать недостатки акустики.

Качество звука на разной громкости

Наилучшее качество звучания достигается на низкой и средней громкости (ориентировочно до 15Вт). На высокой громкости качество заметно ухудшается, появляются искажения, звук становится резким.

graph LR
    A["Уровень громкости"] --> B["Низкий (<5Вт)"]
    A --> C["Средний (5-15Вт)"]
    A --> D["Высокий (>15Вт)"]

    B -.-> E["Высокое качество звука"]
    C -.-> E
    D -.-> F["Пониженное качество, есть искажения"]

    style B fill:#cfc,stroke:#333
    style C fill:#cfc,stroke:#333
    style D fill:#f96,stroke:#333
    style E fill:#cfc,stroke:#333
    style F fill:#f96,stroke:#333


Универсальность питания

Усилитель работает от широкого диапазона напряжений (от 5 до 26В), что делает его гибким в выборе блока питания. Однако максимальная мощность достигается при более высоком напряжении (24В).
