🔌 Модуль усилителя XH-M543 TPA3116D2

Мощный стереоусилитель 2x120 Вт с регулировкой громкости

Общее описание

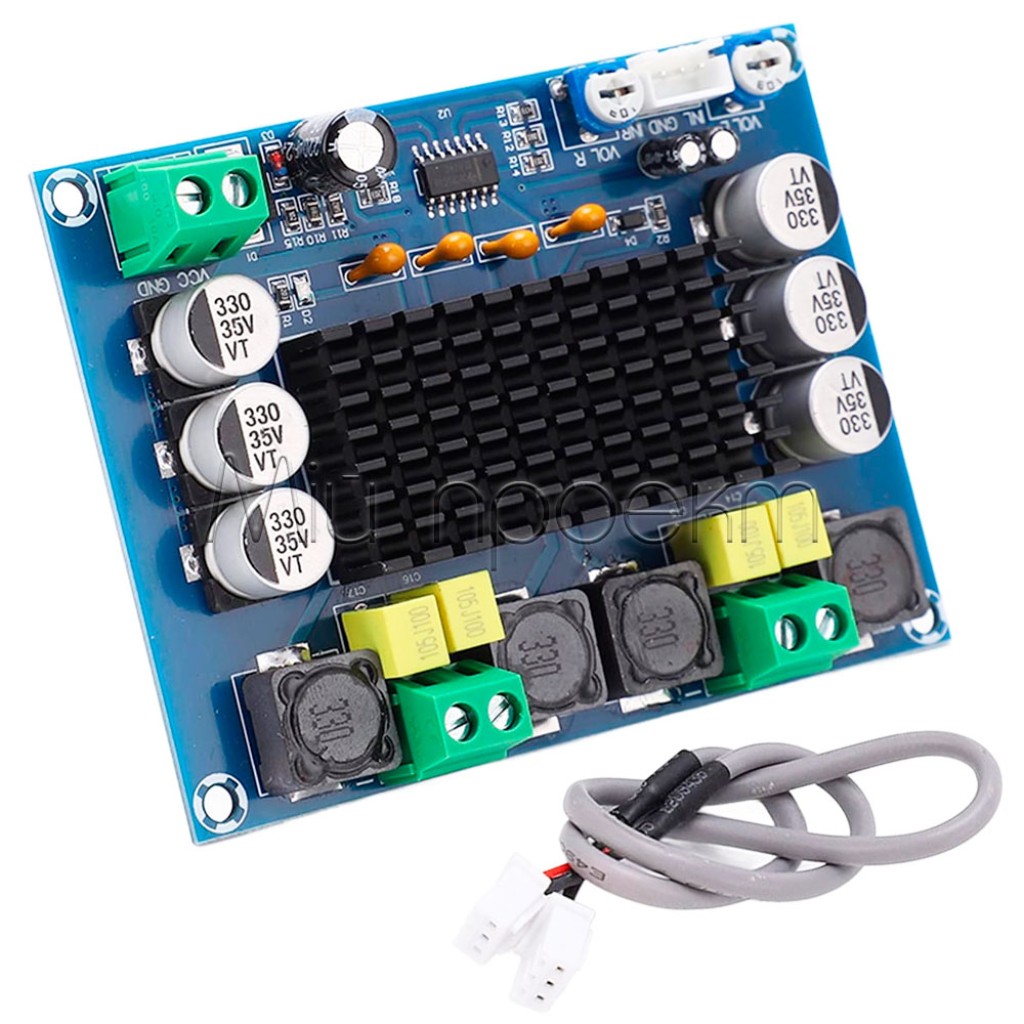

Модуль усилителя XH-M543 – высококачественное решение для создания мощных аудиосистем на базе микросхемы TPA3116D2. Этот двухканальный усилитель способен обеспечить до 120 Вт чистой мощности на канал при питании 24В и нагрузке 4 Ом. Модуль отличается компактностью, низким уровнем шума и искажений, что делает его идеальным для построения домашних аудиосистем, автомобильных усилителей, учебных проектов и профессионального использования. Благодаря наличию регулятора громкости и стандартных разъемов для подключения динамиков, модуль легко интегрируется в любой аудиопроект без необходимости дополнительных компонентов.

✅ Технические преимущества:

• Высокая мощность – усилитель обеспечивает до 120 Вт на канал при нагрузке 4 Ом и питании 24В, что позволяет использовать его с широким спектром динамиков для создания мощных акустических систем
• Широкий диапазон питания – модуль работает от 12В до 28В постоянного тока, что обеспечивает гибкость в выборе источника питания и возможность регулирования выходной мощности в зависимости от потребностей
• Качественное предварительное усиление – использование высококачественной микросхемы TL074C для предварительного усиления обеспечивает чистый звук без шумов и искажений даже на высоких уровнях громкости
• Компактные размеры – габариты 92×69×17 мм позволяют интегрировать модуль в разнообразные проекты, где пространство ограничено, но требуется высокая мощность звука
• Удобное подключение – наличие стандартных винтовых клемм для подключения питания и динамиков, а также готового кабеля для аудиовхода упрощает монтаж и интеграцию усилителя в различные проекты

🔧 Идеальное решение для:

Домашние аудиосистемы

Автомобильные усилители

DIY аудиопроекты

Компьютерные акустические системы

Учебные проекты

Портативные акустические системы

💡 Широкие возможности применения:

Домашние аудиосистемы – подключите модуль к любому источнику аудиосигнала и паре динамиков, чтобы получить полноценную стереосистему с отличным звучанием. Компактный размер позволяет вмонтировать усилитель в готовые корпуса колонок или создать собственный дизайн аудиосистемы.
Автомобильные аудиосистемы – благодаря возможности работы от 12В, модуль идеально подходит для автомобильных аудиосистем. Просто подключите его к бортовой сети автомобиля, добавьте источник сигнала и динамики, чтобы получить мощное и качественное звучание в вашем транспортном средстве.
Образовательные и учебные проекты – модуль является отличным инструментом для изучения основ электроники и аудиотехники. Студенты могут исследовать принципы работы усилителей класса D, изучать зависимость выходной мощности от параметров питания и нагрузки, проводить эксперименты с акустическими системами.
Портативные акустические системы – при добавлении аккумуляторного питания, модуль можно использовать для создания мощных портативных динамиков. Благодаря эффективности класса D, усилитель обеспечивает длительное время работы от аккумулятора при выдающейся мощности звука.

📦 Детальные технические характеристики:

Модель: XH-M543
Микросхема усилителя: TPA3116D2
Микросхема предварительного усилителя: TL074C
Напряжение питания: 12-26В постоянного тока
Выходная мощность:
- До 120 Вт на канал при 24В и нагрузке 4 Ом (при надлежащем охлаждении)
- 15-25 Вт на канал при стандартном радиаторе
Количество каналов: 2 (стерео)
Сопротивление нагрузки: 4-8 Ом
Регулировка: Потенциометр громкости каждого канала

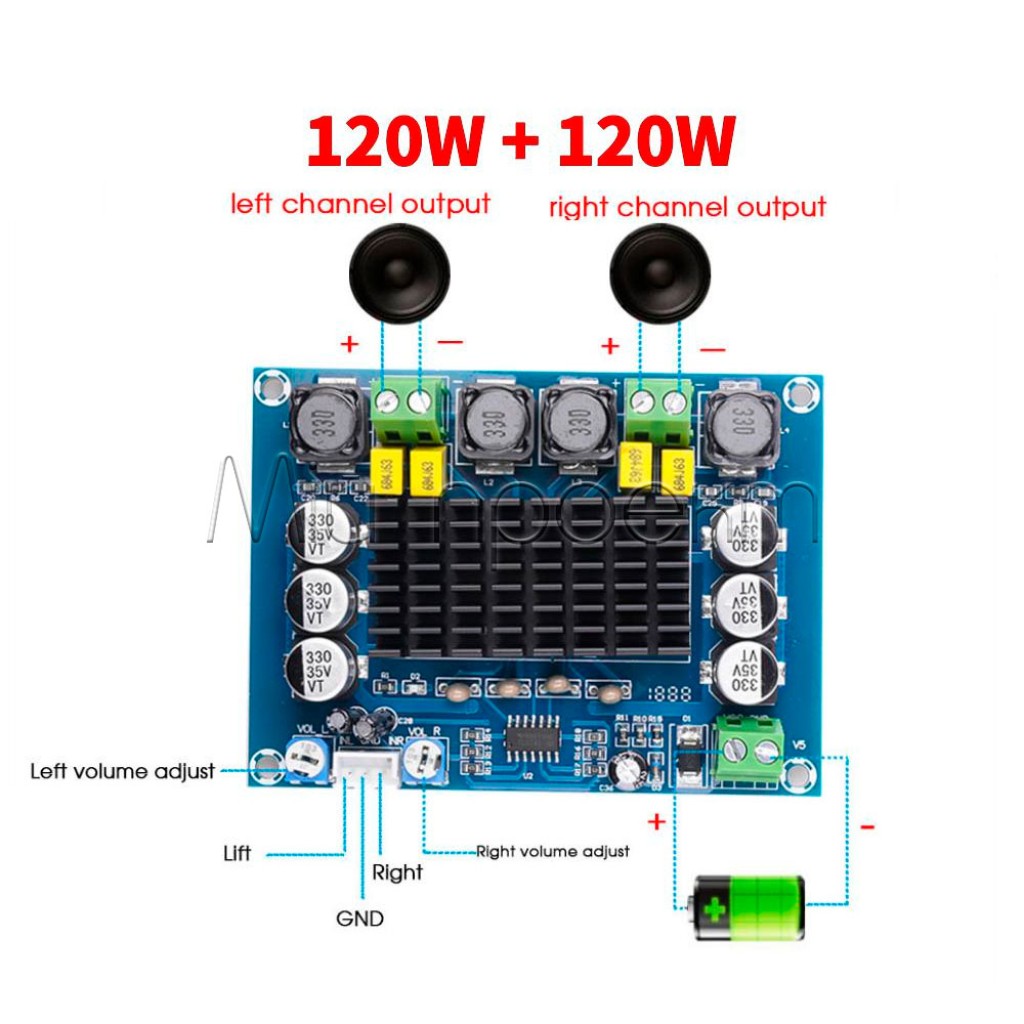

Разъемы:
- Питание: 2-контактная зеленая винтовая клемма
- Выходы на динамики: Две 2-контактные зеленые винтовые клеммы (R+, R-, L+, L-)
- Аудиовход: 3-контактный белый разъем (типа JST-XH)
Комплектация:
- Модуль усилителя XH-M543

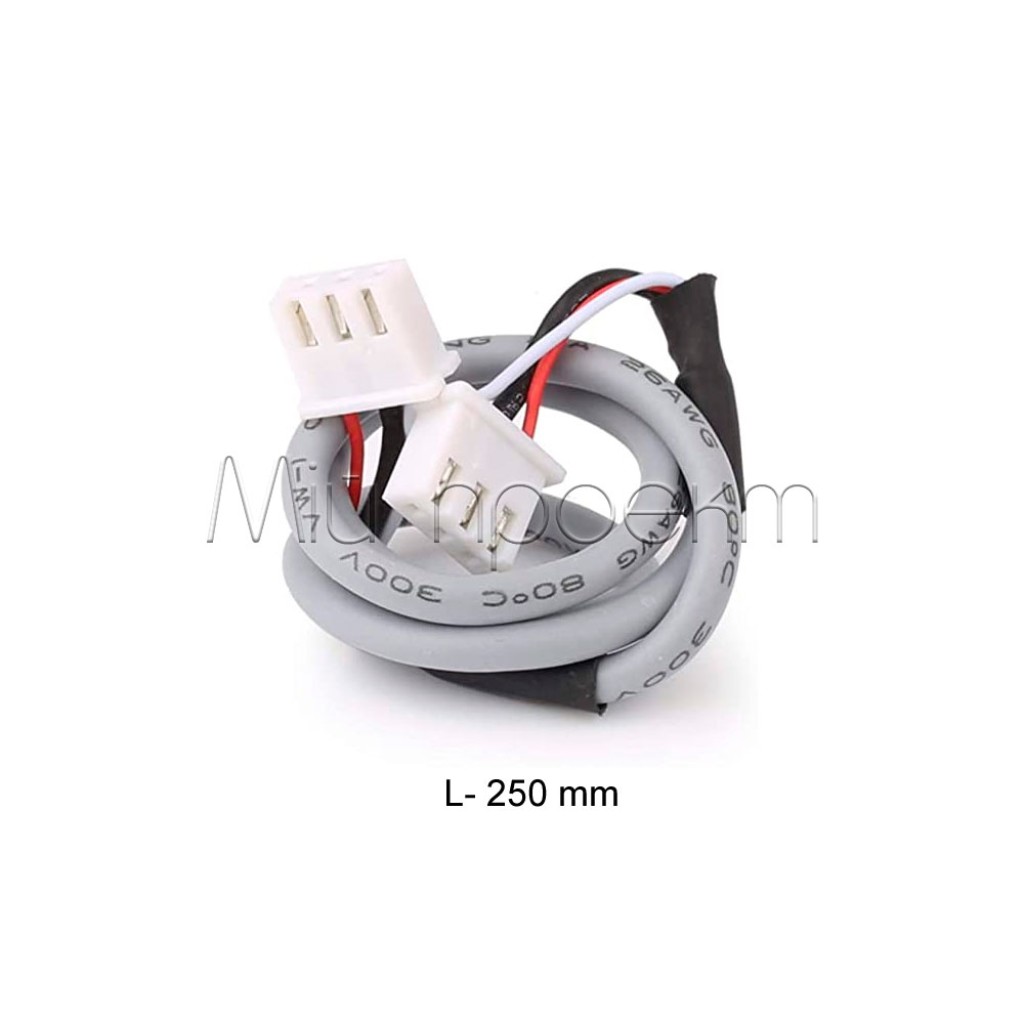

- Аудиокабель с 3-контактными разъемами (~20-25 см)

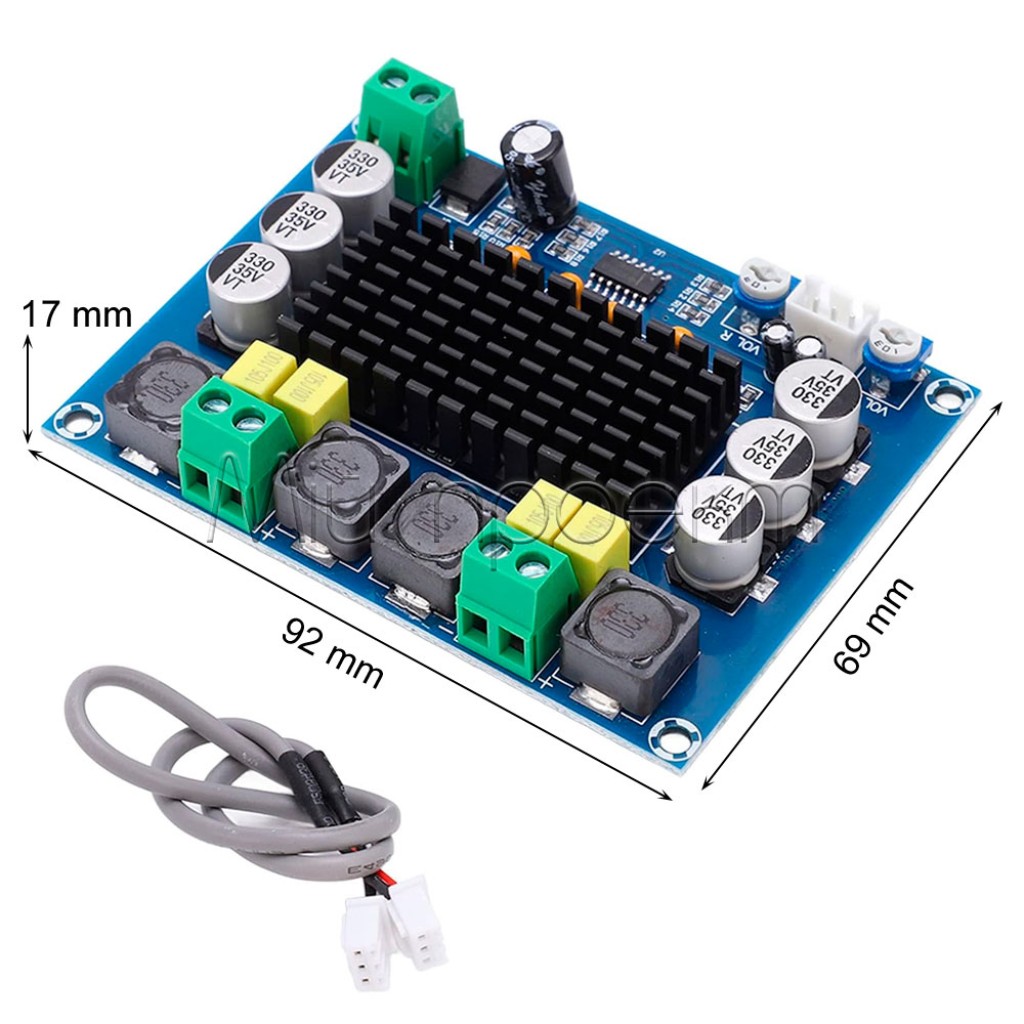

Размеры платы: 92 × 69 × 17 мм
Цвет платы: Синий
Индикация: Синий светодиод питания

⚠️ Важные аспекты использования:

Охлаждение – стандартный радиатор недостаточен для работы на полной мощности. Для длительной работы на мощности выше 20-25 Вт на канал рекомендуется установить больший радиатор или добавить активное охлаждение (вентилятор). Это предотвратит перегрев и срабатывание термозащиты микросхемы.
Питание – для достижения максимальной мощности используйте стабильный источник питания на 24В с возможностью обеспечить ток не менее 3А. При работе на высокой мощности важно использовать качественный источник питания с фильтрацией, чтобы избежать шумов и наводок.
Монтаж – при установке усилителя в корпус или на шасси, обеспечьте достаточное воздушное пространство вокруг радиатора для эффективного отвода тепла. Плату рекомендуется монтировать на расстоянии от источников электромагнитных помех.
Подключение динамиков – для обеспечения оптимальной работы используйте динамики с сопротивлением 4-8 Ом и мощностью, соответствующей выходной мощности усилителя. При подключении соблюдайте правильную полярность для каждого динамика, чтобы обеспечить правильное фазирование и качественное стереозвучание.
Защита от короткого замыкания – хотя микросхема TPA3116D2 имеет встроенную защиту, рекомендуется избегать коротких замыканий на выходе усилителя. Перед подключением питания проверьте правильность соединений с динамиками и отсутствие замыканий между контактами.

Модуль усилителя XH-M543 — это доступное и функциональное решение для ваших аудиопроектов, сочетающее высокую мощность, компактные размеры и простоту использования. Раскройте потенциал вашей аудиосистемы уже сегодня!

#усилитель #TPA3116D2 #XH-M543 #аудиомодуль #DIY #классD

Характеристики

-Основные-

-Входное напряжение-

12 - 28 В (рекомендуется 24 В)

-Максимальная мощность-

2 х 120 Вт max

-Сила звука-

100db

-Дополнительные-

-Размеры-

92 х 69 х 17 мм

-Тип микросхемы-

TPA3116D2

-Вес-

72 г
