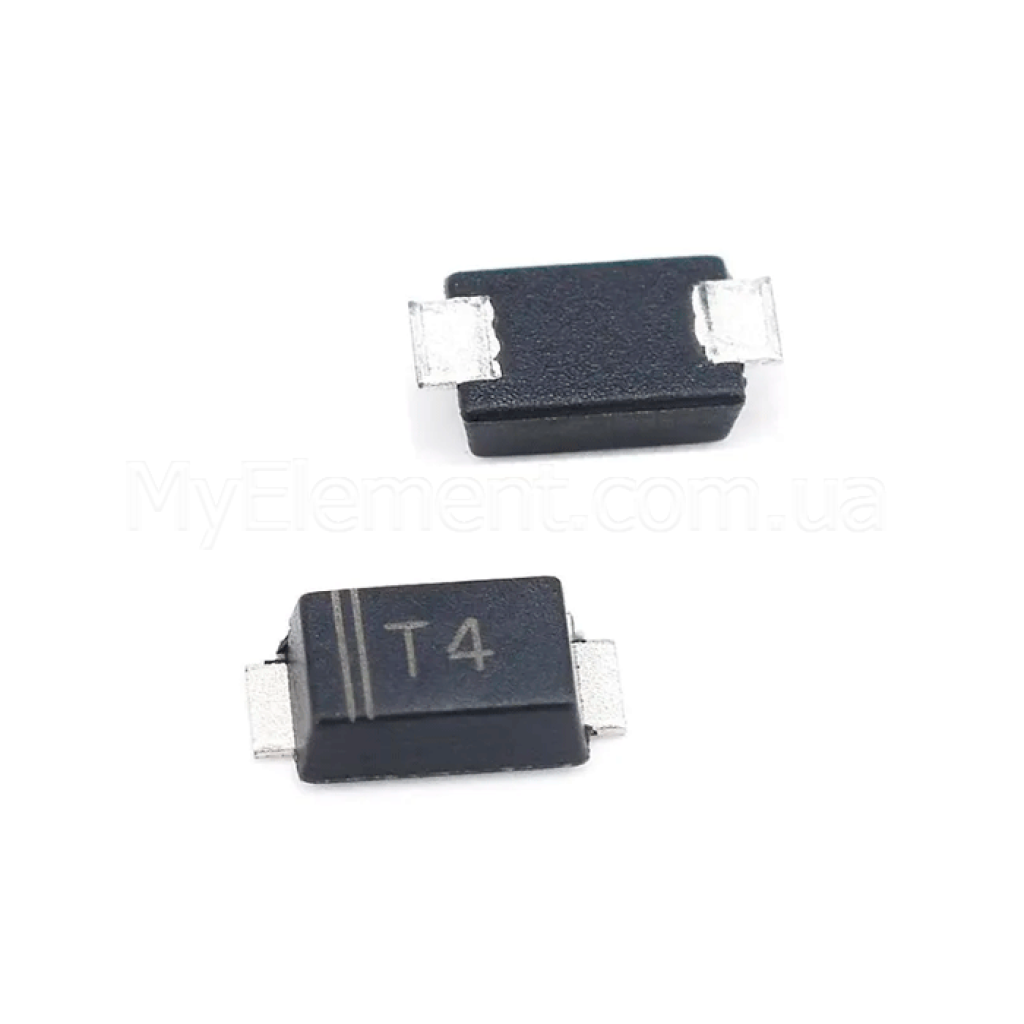

SMD диод 1N4148W (T4) корпус SOD-123 (0.125А 75V)

Страна-производитель: Китай Код товара: 5431
0
Все о товаре
Описание
Характеристики
Отзывы 0
Вопросы0
SMD диод 1N4148W (T4) корпус SOD-123 (0.125А 75V)
Есть в наличии
Код товара: 5431
1.00 грн
Нашли дешевле?
🚚 Відправка в день замовлення при оформленні до 15:00
Максимальное напряжение:75 V
Максимальный ток:0.125 А
Тип корпуса:SOD-123
Тип упаковки:Лента на катушке
Доставка
Новой почтой в отделения и почтоматы
Новой почтой в отделения и почтоматы
от 80 ₴
ROZETKA Delivery
ROZETKA Delivery
Фиксировано 49 грн
Укрпочтой в отделение по Украине
Укрпочтой в отделение по Украине
от 45 ₴
Meest Express
Meest Express
от 60 ₴
Оплата
Оплата картой Оплата картой
Перевод на карточку Перевод на карточку
Оплата на IBAN Оплата на IBAN
Безналичный расчет Безналичный расчет
Наложенный платеж Наложенный платеж
Гарантийные положения
Гарантийные обязательства на товары, которые были паяные, не распространяются
SMD диод 1N4148W (T4) корпус SOD-123 (0.125А 75V)
Код товара: 5431
1.00 грн
Описание

SMD диод 1N4148W (T4) SOD-123

Высокоскоростной малосигнальный диод в корпусе SOD-123 для универсальных схем переключения с коротким временем восстановления и низкой паразитной емкостью.

Основные преимущества

Быстрое переключение

Время обратного восстановления около 4 нс (IF=10 мА, iR=1 мА, VR=6 В, RL=100 Ω) обеспечивает работу в высокоскоростных логических и импульсных цепях.

Низкое падение напряжения

Прямое падение VF до 1.0 В при IF=10 мА и до 1.2 В при IF=100 мА уменьшает потери в цепи.

Малая паразитная емкость

Емкость диода около 4 пФ при 0 В, 1 МГц — способствует работе на высоких частотах и минимизирует искажения.

Компактность и теплоотведение

Корпус SOD-123 с типичной максимальной рассеиваемой мощностью до 350 мВт позволяет плотный монтаж в SMD-проектах.

Ключевые характеристики

Тип:Диод быстрого переключения малых сигналов
Корпус:SOD-123
Рабочее обратное напряжение (VR):75 В
Повторяющееся пиковое обратное напряжение (VRRM):100 В
Средний выпрямленный ток (IF(AV)):150 мА
Импульсный ток (IFSM, 1 с):500 мА
Импульсный ток (IFSM, 1 мкс):2 А
Рассеиваемая мощность (Ptot):350 мВт
Время обратного восстановления (trr):4 нс (тип.)
Прямое падение VF @ 10 мА:1.0 В (макс.)
Прямое падение VF @ 100 мА:1.2 В (макс.)
Обратный ток IR @ 20 В:25 нА (макс.)
Обратный ток IR @ 75 В:5 мкА (макс.)
Обратный ток IR @ 100 В:100 мкА (макс.)
Емкость диода (Cd):4 пФ @ 0 В, 1 МГц
Тепловое сопротивление RθJA:≈ 357 К/Вт
Диапазон рабочих температур:−55…+150 °C

Детальные технические параметры

  • Технология: кремниевый эпитаксиальный планарный диод.
  • Условия измерения быстродействия: trr при IF=10 мА, iR=1 мА, VR=6 В, RL=100 Ω.
  • Диапазон температур хранения: −65…+150 °C.
  • Габариты SOD-123 (ориентировочно): 3.55–3.85 × 1.40–1.70 × 1.35–1.70 мм.
  • Полярность: катод отмечен контрастной полосой на корпусе.
  • Применение: быстрое переключение малых сигналов, высокочастотные узлы с низкой емкостью.
Примечание: параметры основаны на документации Diodes Incorporated для 1N4148W (SOD-123). Источник: Diodes Incorporated Datasheet (PDF).

Основные области применения

  • Универсальные схемы быстрого переключения малых сигналов.
  • Импульсные и логические цепи, ограничители, формирователи.
  • Высокочастотные цепи с требованиями к малой емкости.

Совместимые обозначения и альтернативы

Доступны аналоги с тем же корпусом SOD-123 от других производителей, например 1N4148W от Vishay Semiconductors и от ON/Diodes; перед заменой проверяйте VRRM, IF(AV), trr и VF.

Вопросы-ответы (FAQ)

Какое допустимое обратное напряжение?

Рабочее обратное напряжение VR составляет до 75 В, а повторяющееся пиковое VRRM — до 100 В.

Каков максимальный ток и быстродействие?

Средний выпрямленный ток IF(AV) — до 150 мА; типичное время обратного восстановления trr — около 4 нс при стандартных условиях измерения.

Как определить полярность на корпусе?

Катод отмечен контрастной полосой на корпусе SOD-123; анод — противоположный вывод.
