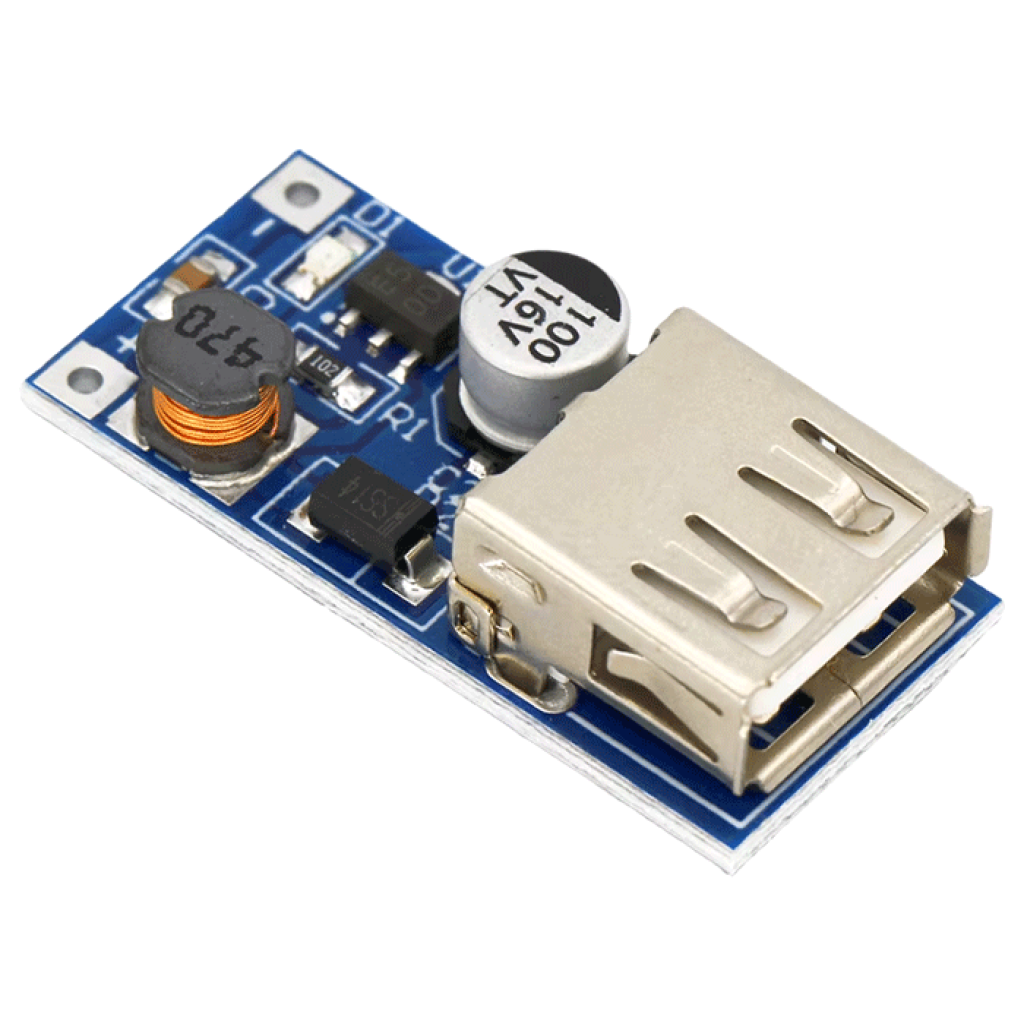

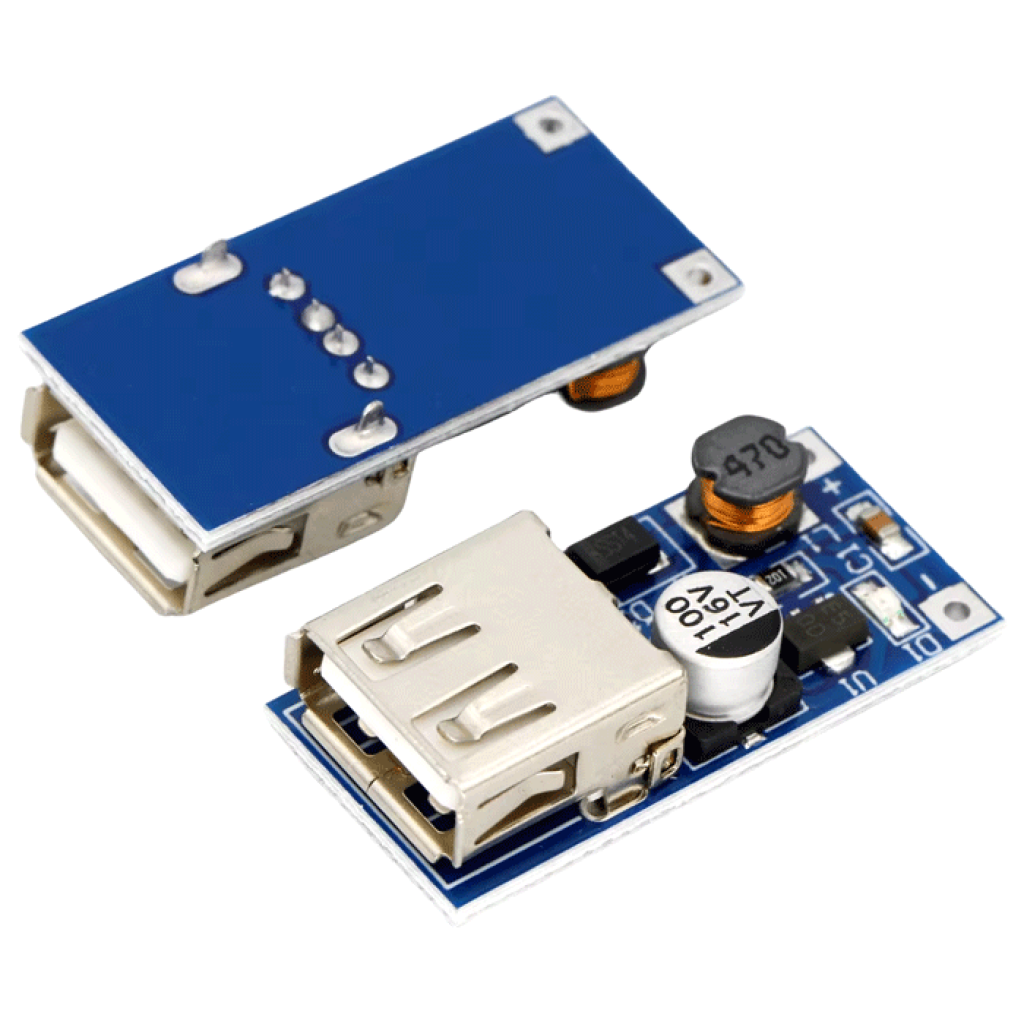

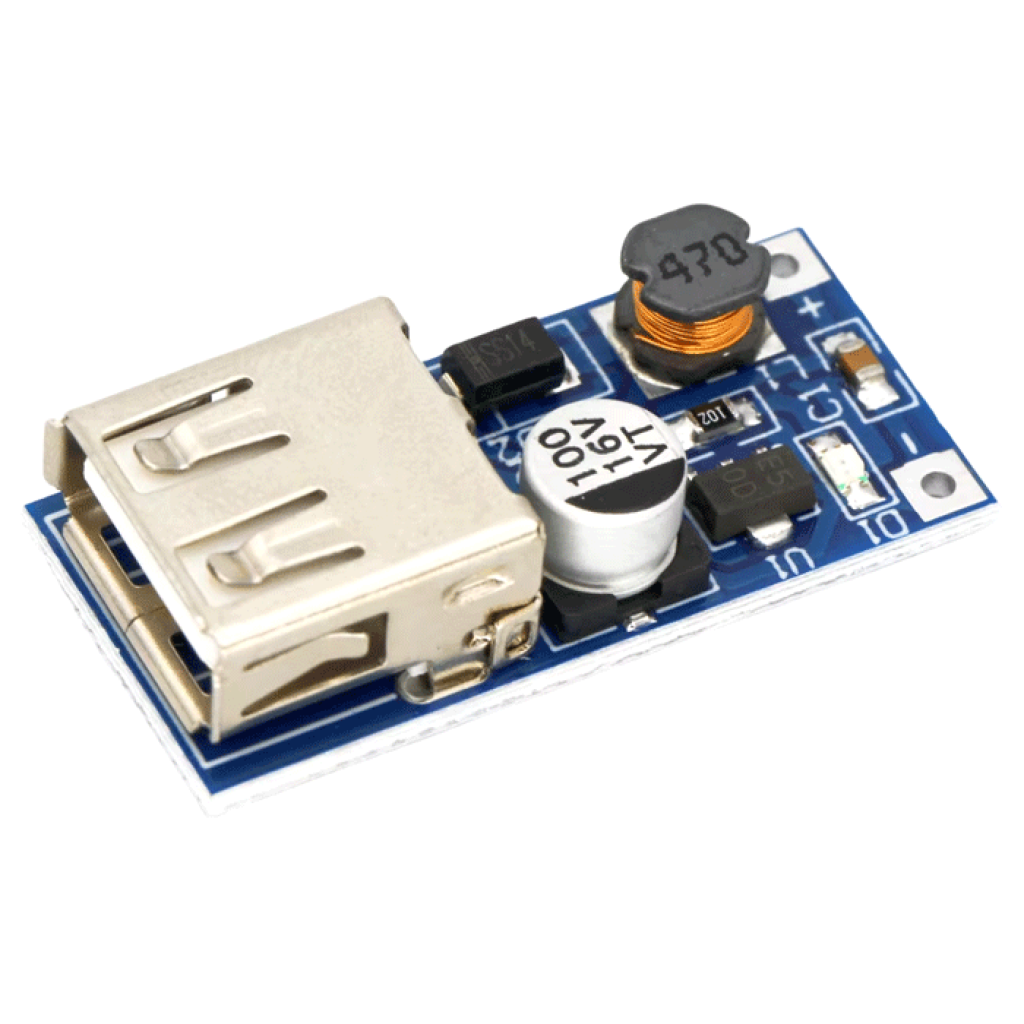

Коротко про USB-перетворювач 0,9–5 В → 5 В
Компактний підвищувальний DC-DC модуль формує вихід 5 В від низьковольтного джерела постійного струму в діапазоні 0,9–5 В. Готовий роз’єм USB-AF зручний для живлення малопотужної електроніки та USB-пристроїв, якщо їхнє робоче й пускове споживання відповідає можливостям перетворювача.
Ключові характеристики
- Тип перетворювача
- підвищувальний DC-DC
- Вхідна напруга
- 0,9–5 В DC
- Вихідна напруга
- 5 В DC
- Вихідний струм при 3,3 В на вході
- до 600 мА
- Вихідний струм при 1,6 В на вході
- до 200 мА
- Вихідний роз’єм
- USB-AF
- Підключення входу
- паяльні контакти «+» і «−»
- Розміри плати
- 34 × 16,2 мм
Детальний опис та особливості
Для низьковольтних джерел
Перетворювач підвищує напругу батарейного або іншого джерела постійного струму до 5 В. Він підходить для автономних макетів, компактних приладів і малопотужних USB-навантажень, коли напруга джерела нижча за потрібні 5 В.
Низька допустима вхідна напруга не означає однакову потужність у всьому діапазоні. За 1,6 В модуль віддає до 200 мА, а значення до 600 мА стосується живлення 3,3 В. Реальний результат також залежить від здатності батареї або блока живлення віддавати потрібний струм без значного просідання напруги.
USB-вихід і контроль роботи
Роз’єм USB-AF використовується як вихід живлення 5 В. Перед підключенням перевірте вимоги споживача: наявність USB-роз’єму сама по собі не гарантує сумісності з пристроєм, якому потрібен вищий струм, спеціальне узгодження заряджання або стабільна робота під час короткого пускового піка.
Червоний світлодіод показує наявність живлення на модулі. Індикація не замінює перевірку полярності та вимірювання вихідної напруги під фактичним навантаженням.
Підійде / не підійде
Підійде
- для отримання 5 В від джерела постійного струму 0,9–5 В;
- для малопотужних USB-пристроїв та електронних макетів;
- для батарейних DIY-проєктів, у яких заряджання і захист акумулятора реалізовані окремо;
- для конструкцій з обмеженим місцем під плату 34 × 16,2 мм.
Не підійде
- для навантажень, яким потрібно понад 600 мА або більше струму, ніж модуль може віддати за обраної вхідної напруги;
- для прямого живлення від джерел понад 5 В;
- як зарядний контролер, BMS чи захист Li-ion акумулятора;
- як понижувальний перетворювач для автомобільної мережі, блоків 12 В або 24 В.
Для перетворення 6–40 В у 5 В з USB-виходом використовуйте окремий понижувальний модуль LM2596S.
Приклади застосування
Батарейне живлення макета
Підвищення напруги одного низьковольтного джерела до 5 В для контролера, індикатора або сенсорного вузла з помірним споживанням.
Портативний USB-вихід
Живлення невеликого USB-світильника, вентилятора чи іншого пристрою після перевірки його робочого та пускового струму.
Автономний 5-вольтний вузол
Вбудовування у компактний прилад, де джерело дає менше 5 В, а навантаження вкладається у струмові можливості модуля за конкретної вхідної напруги.
Підключення
Перевірте джерело та навантаження
Напруга джерела має бути в межах 0,9–5 В DC. Зіставте споживання навантаження з межею струму для фактичної вхідної напруги.
Під’єднайте вхід
Припаяйте позитивний провід до контакту «+», а негативний — до «−». Перевірте полярність до подавання живлення.
Перевірте вихід без пристрою
Подайте живлення та виміряйте напругу на USB-виході. Червоний LED лише показує наявність живлення.
Підключіть навантаження
Контролюйте вихідні 5 В під час роботи. Якщо напруга помітно просідає, пристрій перезапускається або плата надмірно нагрівається, від’єднайте навантаження та перевірте його споживання і можливості джерела.
Обмеження та безпека
Дотримуйтеся полярності
Не міняйте місцями контакти «+» і «−». Переполюсування може пошкодити перетворювач або підключене джерело.
Не перевищуйте 5 В на вході
Модуль призначений лише для вхідної напруги до 5 В DC. Для джерел з вищою напругою потрібен відповідний понижувальний або підвищувально-понижувальний перетворювач.
Не використовуйте замість зарядного контролера
Плата підвищує напругу, але не керує заряджанням Li-ion елемента. Для акумуляторного проєкту окремо потрібні сумісний зарядний контролер і захист від небезпечних режимів.
Закладайте запас за струмом
Вбудований захист від короткого замикання та перевантаження не заявлений. Не допускайте замикання USB-виходу, а для тривалої роботи обирайте навантаження із запасом відносно граничного струму.
Сумісні компоненти для 1S Li-ion проєкту
Для монтажу одного елемента 18650 можна вибрати батарейний відсік 18650. Щоб додати базовий захист одного Li-ion елемента, використовуйте окрему BMS 1S GB-326. BMS не замінює зарядний контролер.
FAQ
Чи віддає модуль 600 мА в усьому діапазоні 0,9–5 В?
Ні. До 600 мА зазначено для живлення 3,3 В, а при 1,6 В доступний струм становить до 200 мА. Можливості самого джерела також впливають на роботу під навантаженням.
Чи можна заряджати від цього модуля смартфон?
Лише якщо смартфон приймає живлення від такого USB-виходу та його вимоги за струмом і узгодженням заряджання виконані. Для сучасних смартфонів потужності модуля часто буде недостатньо, тому він не є універсальною заміною зарядного пристрою.
Чи можна підключити один акумулятор 18650?
Так, напруга одного Li-ion елемента входить у робочий діапазон модуля. Сам акумулятор повинен мати окремий захист, а для заряджання потрібен сумісний зарядний контролер.
Чи можна живити модуль від 12 В?
Ні. Вхід обмежений 5 В. Для 12 В потрібен понижувальний DC-DC перетворювач із виходом 5 В.
