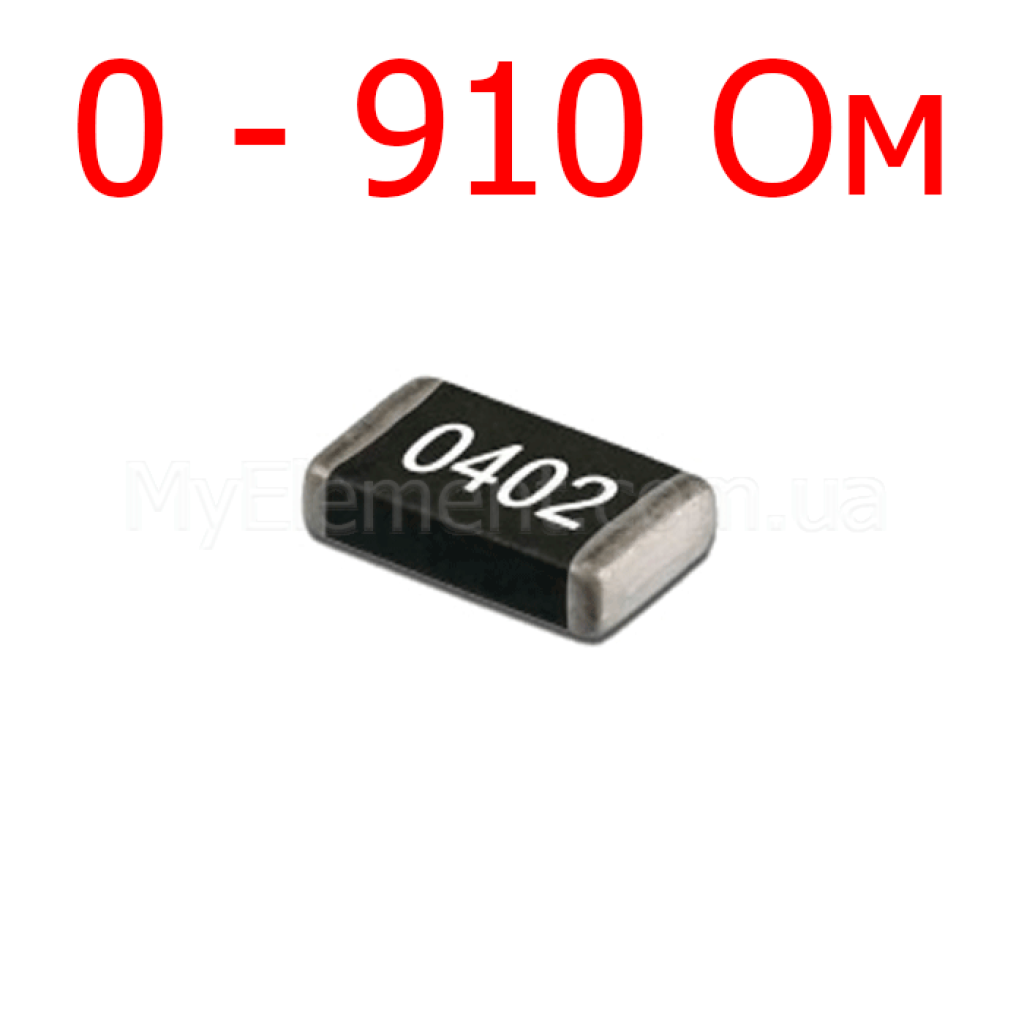

SMD резистор 0402 5% (0-910 Ом)

Name: SMD резистор 0402 5% (0-910 Ом)
Brand: Мій Проект
SKU: 5101
Price: 1.00 UAH
Availability: InStock

Країна-виробник: Китай Код товару: 5101

Все про товар

Опис

Характеристики

Відгуки 0

Питання0

В наявності

Код товару: 5101

1.00 грн

Знайшли дешевше?

10 або більше 0.50 грн

100 або більше 0.25 грн

1000 або більше 0.10 грн

Опір *

Номінальна потужність:0.062 W

Нормований допуск:±5%

Опір:0 R - 910 Ом

Робоча температура:-55°C ... +155°C

Тип корпусу:0402

Тип резистора:Керамічний

Тип упаковки:Стрічка на котушці

Доставка

Новою Поштою у відділення та поштомати

від 80 ₴

ROZETKA Delivery

Фіксована 49грн

Укрпоштою у відділення по Україні

від 45 ₴

Meest Express

від 60 ₴

Оплата

Оплата карткою

Переказ на картку

Оплата на IBAN

Безготівковий розрахунок

Післяплата

Гарантійні положення

Гарантійні зобов'язання на товари, які були паяні, не поширюються

SMD резистор 0402 5% (0-910 Ом)

Код товару: 5101

1.00 грн

Опис

SMD резистор 0402 5% 0402

Стандартний чіп-резистор поверхневого монтажу у корпусі 0402 з допуском ±5% для універсальних електронних застосувань, де важливі малі габарити та стабільні параметри.

Основні переваги

Компактний форм‑фактор 0402

Розмір 1.0 × 0.5 мм дозволяє щільне компонування й мінімізацію плати.

Надійна товстоплівкова технологія

Стабільність параметрів і сумісність з безсвинцевою пайкою завдяки покриттю e3 (чисте олово).

Широкий діапазон номіналів

Номінали E24 від 1 Ω до 10 MΩ; доступний також 0 Ω джампер у цьому ж розмірі.

Широкий температурний діапазон

Робота в межах від −55 °C до +155 °C для надійності у більшості середовищ.

Ключові характеристики

Корпус:	0402 (EIA 0402, 1005 Metric)
Технологія:	Товстоплівковий чіп‑резистор (серія D/CRCW e3)
Номінальна потужність (P70):	0.063 W (1/16 W) при 70 °C
Допуск:	±5% (позначення J)
Температурний коефіцієнт (TCR):	±200 ppm/°C (для версій ±5%)
Діапазон опорів:	1 Ω … 10 MΩ (ряд E24); 0 Ω джампер — окрема позиція
Робоча температура:	−55 °C … +155 °C
Максимальна робоча напруга:	50 V
Максимальна перевантажувальна напруга:	100 V
Габарити елемента:	прибл. 1.0 × 0.5 мм (висота типово ~0.35 мм)
Покриття виводів:	Чисте олово (e3), сумісне зі свинцевою та безсвинцевою пайкою
Відповідність нормам:	RoHS

Детальні технічні параметри

Дерайтинг потужності починається від 70 °C до 0 при +155 °C.
Доступні виконання з допусками 1% та 5% (для 5% — TCR ±200 ppm/°C).
Типові застосунки: універсальні ланцюги сигналу та живлення, роздільні/узгоджувальні ланцюги.
Рекомендована пайка: оплавлення (reflow); сумісний з автоматизованим монтажем.
Матеріал: керамічна підкладка з товстоплівковим резистивним шаром.
Опція «0 Ω» (чіп‑джампер) у розмірі 0402 для з’єднань та перемичок.

Примітка: параметри базуються на документації Vishay для CRCW0402 (серія D/CRCW e3). Джерело: Vishay Datasheet (PDF).

Основні сфери застосування

Портативна електроніка, носимі пристрої, смартфони.
Комп’ютерна та периферійна техніка.
Телекомунікаційні модулі та мережеве обладнання.
Промислові контролери, датчики та інтерфейси.
Споживча електроніка, LED‑драйвери, живлення низької потужності.

Сумісні позначення та альтернативи

Можливі аналоги від інших виробників з такими самими параметрами та корпусом 0402: Yageo RC0402 (±5%, 1/16 W), Panasonic ERJ2GEJ (±5%, 0.1 W). Уточнюйте точні характеристики за їхніми даташитами.

Питання-відповіді (FAQ)

Чи підходить цей резистор для високотемпературної роботи?

Так. Робочий діапазон становить від −55 °C до +155 °C з дерайтингом потужності від 70 °C.

Яка максимальна робоча напруга для 0402?

Згідно з даташитом серії D/CRCW e3 для розміру 0402 — до 50 V (100 V короткочасне перевантаження).

Чи є версія «0 Ом» у цьому ж корпусі?

Так, доступний 0 Ω чіп‑джампер у форматі 0402 тієї ж серії.
