8205A CEG8205A FS8205A STN8205A TS SOP8 защита литиевой батареи IC

Страна-производитель: Китай Код товара: 5406
0
Все о товаре
Описание
Характеристики
Отзывы 0
Вопросы0

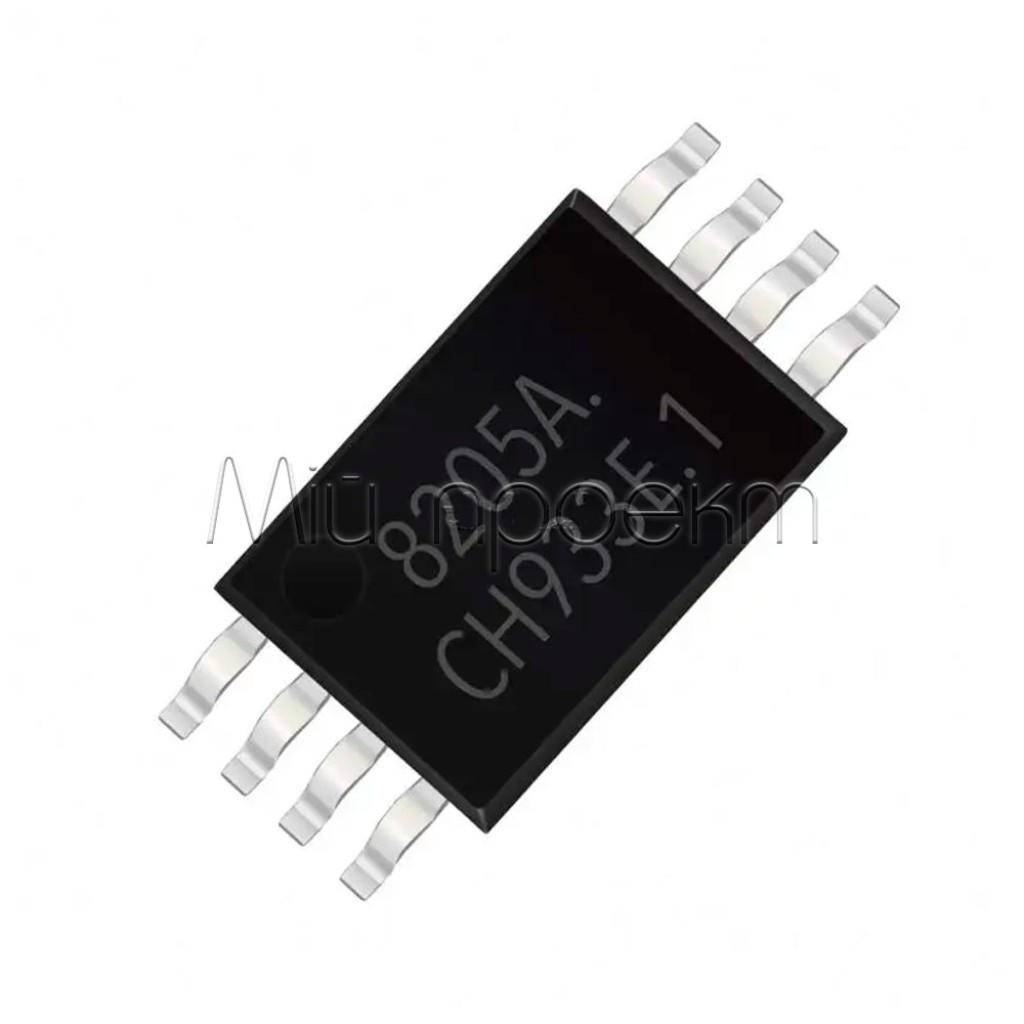

8205A CEG8205A FS8205A STN8205A TS SOP8 защита литиевой батареи IC
Есть в наличии
Код товара: 5406
5.00 грн
Нашли дешевле?
🚚 Відправка в день замовлення при оформленні до 15:00
Входное напряжение:4.5 - 5.5 В
Выходное напряжение:1 - 4.3 В
Защита:от короткого замыкания и перегрузки
Максимальный ток заряда:до 1.5 А
Максимальный ток разряда:до 4.3 А
