RFID замок для шухлядки своїми руками

Вступ

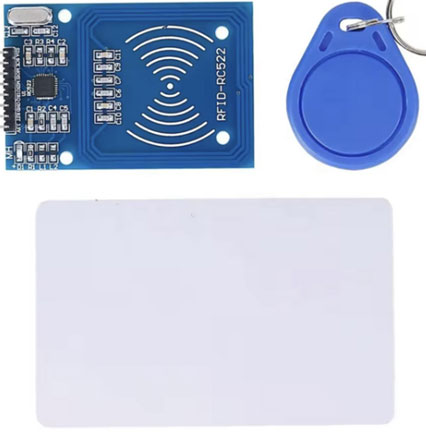

Чомусь зараз стала дуже популярна мебель, яка відкривається та закривається безконтактним способом. Особливо коли потрібно надійно сховати цінні речі від сторонніх очей. В чому суть проекту? Основним елементом управління (після Arduino) мотором чи сервоприводом є MFRC-522 RC522 RFID RF IC радиочастотний модуль з карточкою. В комплекті йде унікальна картка-ключ, схожа на ту, що використовується в домофонах.

Картку і сховати можна дуже гарно під ковдру під полицю і тд, та і при відкритті шухлядки в тумбочці треба знати куди її ще треба прикладувати, про це будете знати тільки Ви.

Необхідні компоненти

1 Arduino Nano — 1252

2 MFRC-522 RC522 RFID — 1137

3а Електро замок — 1625
Якщо обираєте цей варіант, то додатково потрібне реле - 1641

3б Сервопривід — 1564

4 Додаткове обладнання: паяльник, з'єднувальні проводи, блок живлення 5В 2А

5 Тумбочка (можна замовити на меблевій фабриці або зробити самостійно)

Важливо: Для успішної реалізації проекту знадобляться базові навички роботи з електронікою та терпіння під час налаштування системи.

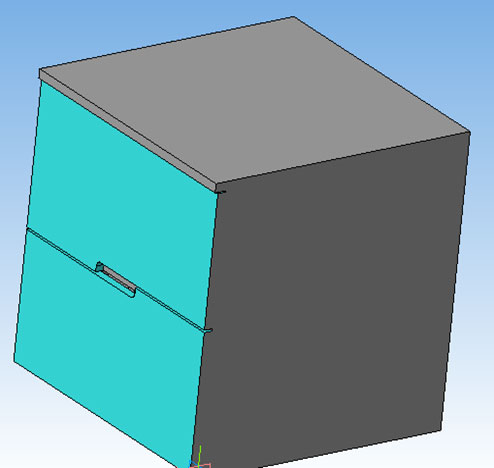

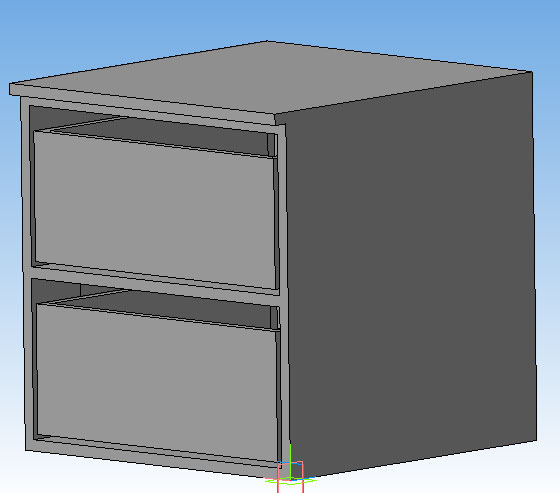

Збірка тумбочки

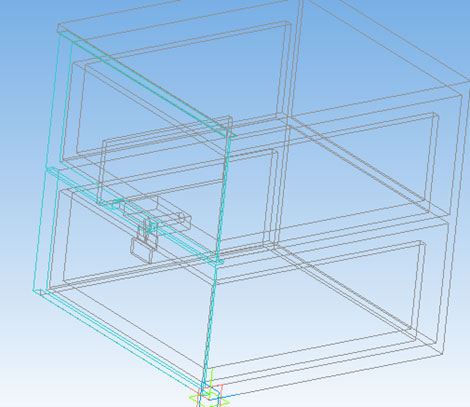

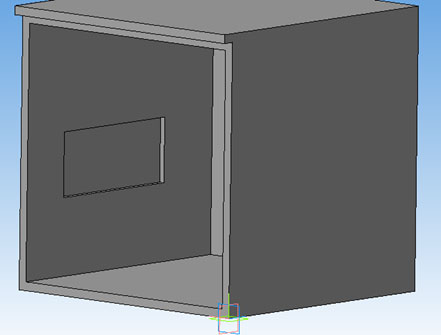

Верхня шухлядка відкривається вільно (її теж можна зробити як і нижню), а ось нижня закрита нашим магічним замком. В боковій стінці я робив вибірку фрезою на глибину 12мм (при товщині ДСП 16мм) для того щоб туди сховати і ардуінку і модуль RFID.

Кріплення модуля

Модуль закріплюється на термоклей. Оптимальне місце для прикладання картки - по центру тумбочки, приблизно в 80мм від краю.

Зручність використання

Після декількох використань рука автоматично знаходить потрібне місце для прикладання картки.

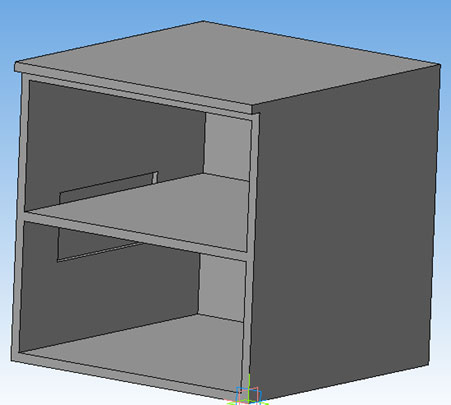

Далі встановлюється перегородка між ящиками, під якою на скотчі прокладаються проводи до сервоприводу (у моєму випадку).

Збірка ящиків та встановлення замка

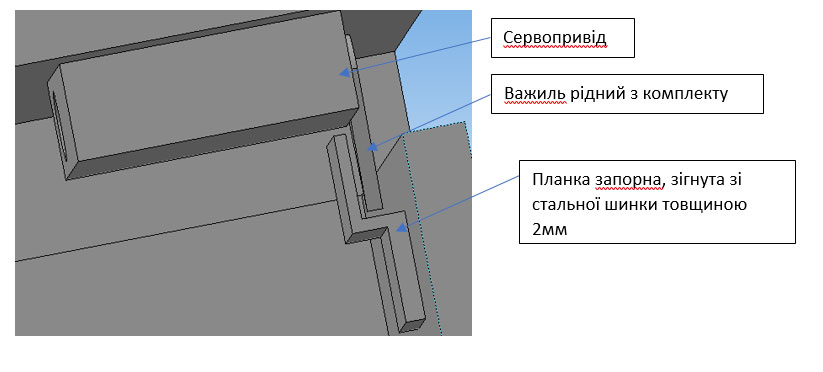

Переходимо до збірки ящиків. Перед їх остаточним встановленням та кріпленням фальш-панелей необхідно закріпити замок (сервопривід) та запірну планку:

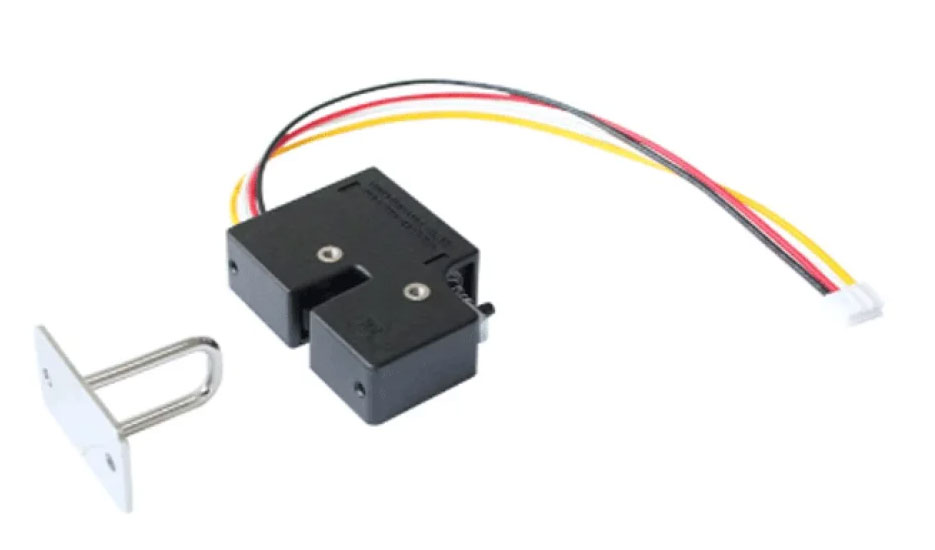

Рекомендація з досвіду: Якщо робити проект заново, то краще використовувати тільки електронний замок, оскільки у його комплекті вже є оригінальна запірна планка.

На етапі пошуку оптимального місця сервопривід тимчасово кріпився на двосторонній скотч. Після завершення тестування він був закріплений за допомогою кронштейна, надрукованого на 3D принтері.

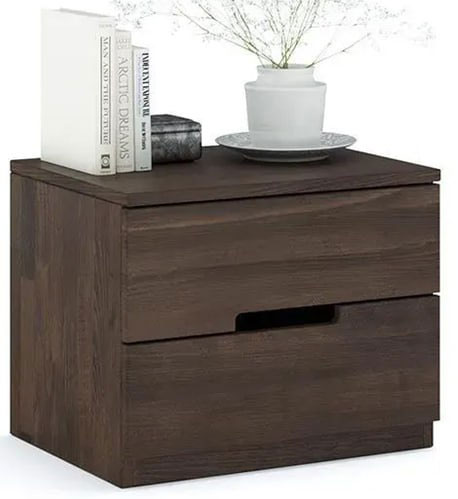

Технічні характеристики: Зовнішні розміри готової тумбочки складають 500×500×500 мм. Подібну конструкцію можна замовити на будь-якій меблевій фабриці з вибіркою під електроніку. Кабель живлення виведений через задню стінку тумбочки. При відсутності живлення система залишається в заблокованому стані.

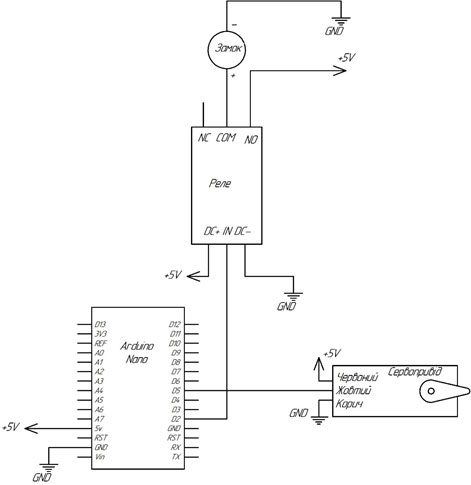

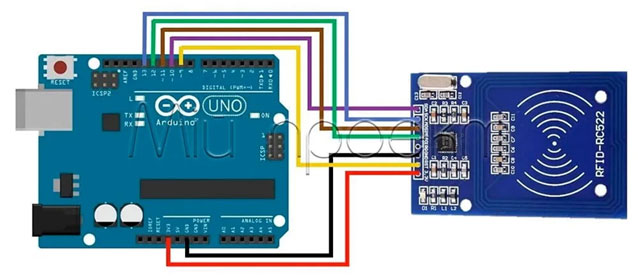

Схема підключення

Для початку необхідно ідентифікувати наш ключ. Для цього підключаємо RFID датчик MFRC-522 RC522 до Arduino.

MFRC522	Arduino NANO
RST	D9
SDA(SS)	D10
MOSI	D11
MISO	D12
SCK	D13
3.3V	3.3В
GND	GND

Програмування

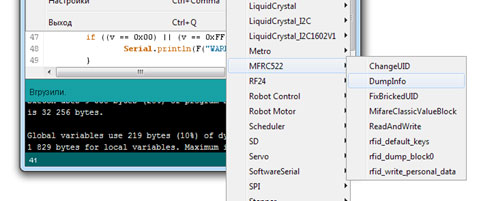

У середовищі Arduino IDE необхідно встановити бібліотеку MFRC522.h. Після встановлення переходимо до прикладів цієї бібліотеки та знаходимо DumpInfo.

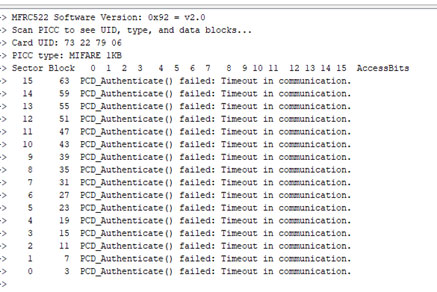

Завантажуємо код у контролер, відкриваємо монітор порта, чекаємо декілька секунд та прикладаємо картку до модуля. В результаті отримаємо інформацію про картку:

Важливо: Головне значення - це рядок Card UID. Запишіть ці цифри, вони знадобляться для налаштування основного коду. Якщо дані відображаються коректно, значить підключення виконано правильно і можна переходити до додавання сервоприводу або електронного замка.

// У 14 строці треба вписати наш номер ключа в такому вигляді: String rfid_uid = "XX XX XX XX"; // Замініть на ваш UID

Тепер завантажуємо основний код проекту Shafa.ino. У 14-му рядку необхідно вказати UID вашої картки у форматі, показаному вище.

Принцип роботи: При першому прикладанні картки до модуля замок закривається і сервопривід повертається у позицію блокування. При повторному прикладанні замок відкривається і сервопривід звільняє механізм.

Висновок

Представлений приклад демонструє застосування для тумбочки, але можливості RFID модуля набагато ширші. Його можна використовувати для автоматизації гаражних воріт, систем контролю доступу, різноманітних пристроїв домашньої автоматизації та багато іншого.
