Модуль лінійного регулятора напруги (стабілізатор) AMS1117 (1.2В 1.5В 1.8В 2.5В 3.3В 5В)

В наявності

Код товару: 1494

16.00 грн

Знайшли дешевше?

Вихідна напруга *

1.2 В

1.5 В

1.8 В

2.5 В - Розпродано

3.3 В

5 В

-Вхідна напруга-:4.5 - 7 В (вхідна напруга має бути на 1 В вищою за вихідну напругу)

-Вихідна напруга-:(1.2В); (1.5В); (1.8В); (2.5В); (3.3В); (5В)

-Максимальний струм навантаження-:1 А

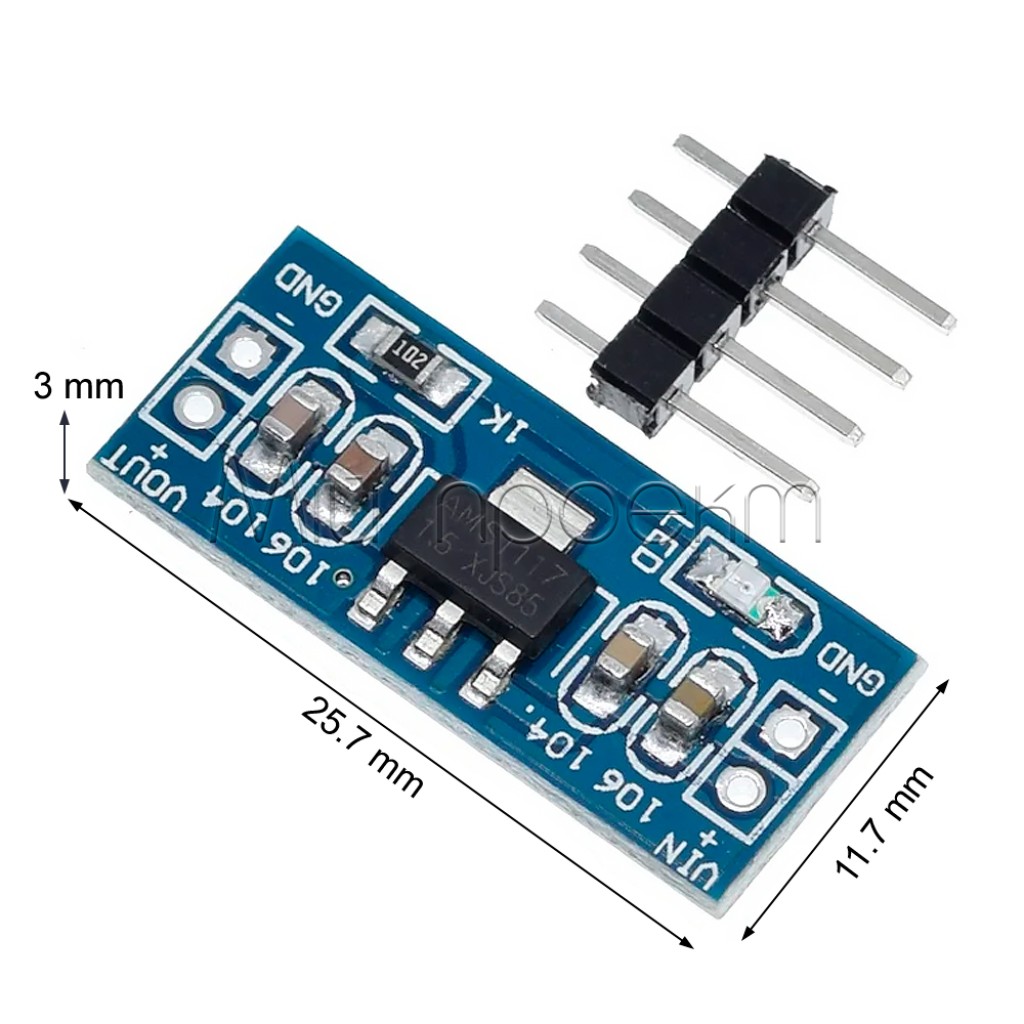

-Розміри-:25.7 х 11.7 х 3 мм

-Вага-:1.6 г

Доставка

Новою Поштою у відділення та поштомати

від 80 ₴

ROZETKA Delivery

Фіксована 49грн

Укрпоштою у відділення по Україні

від 45 ₴

Meest Express

від 60 ₴

Оплата

Оплата карткою

Переказ на картку

Оплата на IBAN

Безготівковий розрахунок

Післяплата

Гарантійні положення

Гарантійні зобов'язання на товари, які були паяні, не поширюються

Модуль лінійного регулятора напруги (стабілізатор) AMS1117 (1.2В 1.5В 1.8В 2.5В 3.3В 5В)

Код товару: 1494

16.00 грн

Опис

🔌 Мініатюрний понижуючий перетворювач напруги AMS1117

Компактний стабілізатор напруги з фіксованим виходом від 1.2В до 5.0В

Загальний опис

Понижуючий перетворювач напруги AMS1117 – високоефективний мініатюрний стабілізатор, який перетворює вхідну напругу 4.5-7В у стабільну вихідну напругу. Доступний у шести стабільних варіантах вихідних значень: 1.2В, 1.5В, 1.8В, 2.5В, 3.3В та 5.0В. Завдяки компактним розмірам та надійності, цей модуль ідеально підходить для проєктів робототехніки, електронних пристроїв живлення, Arduino, мікроконтролерів та різноманітних DIY-проєктів, де потрібне точне та стабільне джерело живлення у обмеженому просторі.

✅ Технічні переваги:

• Мініатюрний розмір – надзвичайно компактні габарити модуля дозволяють інтегрувати його навіть у найменші електронні пристрої, що особливо важливо для портативних проєктів
• Стабільний вихід – точна відповідність заявленій вихідній напрузі (похибка менше 1%) гарантує стабільне та безпечне живлення чутливих електронних компонентів
• Широкий діапазон вхідної напруги – можливість роботи при вхідній напрузі від 4.5В до 7В дозволяє використовувати різні джерела живлення, включаючи батареї, акумулятори та адаптери
• Вбудована індикація – світлодіодний індикатор дозволяє швидко визначити працездатність пристрою та наявність живлення
• Готовий до використання – модуль комплектується 4-піновою контактною колодкою, що спрощує монтаж та підключення до вашого проєкту без необхідності додаткових компонентів

🔧 Ідеальне рішення для:

DIY-проєкти електроніки

Arduino та мікроконтролери

Робототехніка

Портативні пристрої

Аудіоелектроніка

Моделювання та макетування

Сенсорні системи

IoT пристрої

💡 Широкі можливості застосування:

Живлення мікроконтролерів – забезпечує стабільну напругу 3.3В або 5.0В для мікроконтролерів Arduino, ESP8266, ESP32 та інших плат, що особливо важливо для точної роботи аналогових входів та стабільності Wi-Fi модулів. Запобігає перепадам напруги та шумам, які можуть спричинити збої в роботі контролерів.
Живлення малопотужних двигунів – варіанти з низькою вихідною напругою (1.5В, 1.8В) ідеально підходять для живлення мініатюрних електромоторів у моделях і роботах. Забезпечує правильну напругу для оптимальної швидкості обертання та тривалого терміну служби мікродвигунів без перегріву.
Аудіо проєкти – стабільна напруга 3.3В або 5.0В є критичною для аудіоелектроніки, де коливання напруги можуть спричинити шуми та спотворення звуку. Модуль забезпечує чисте живлення для підсилювачів, ЦАП та інших аудіокомпонентів.
Сенсорні мережі – відмінно підходить для живлення різноманітних датчиків (температури, вологості, руху), які потребують стабільної напруги для точних вимірювань. Невеликі розміри модуля дозволяють розміщувати його безпосередньо біля сенсора, мінімізуючи довжину проводів.
Портативні пристрої з батарейним живленням – перетворює напругу від Li-ion або Li-Po акумуляторів (3.7-4.2В) на стабільну вихідну напругу, необхідну для мікросхем вашого пристрою. Ефективна робота модуля дозволяє максимально використовувати заряд батареї.

📦 Детальні технічні характеристики:

Тип стабілізатора: Лінійний понижуючий (Step-Down)
Основна мікросхема: AMS1117
Вхідна напруга: 4.5В - 7В постійного струму
Доступні варіанти вихідної напруги:
- 1.2В
- 1.5В
- 1.8В
- 2.5В
- 3.3В
- 5.0В
Точність вихідної напруги: ±1%
Максимальний вихідний струм: До 800mA
Захист від короткого замикання: Так
Індикатор живлення: LED червоного кольору (активний для модулів з вихідною напругою від 1.8В)
Розміри: Приблизно 10мм × 20мм

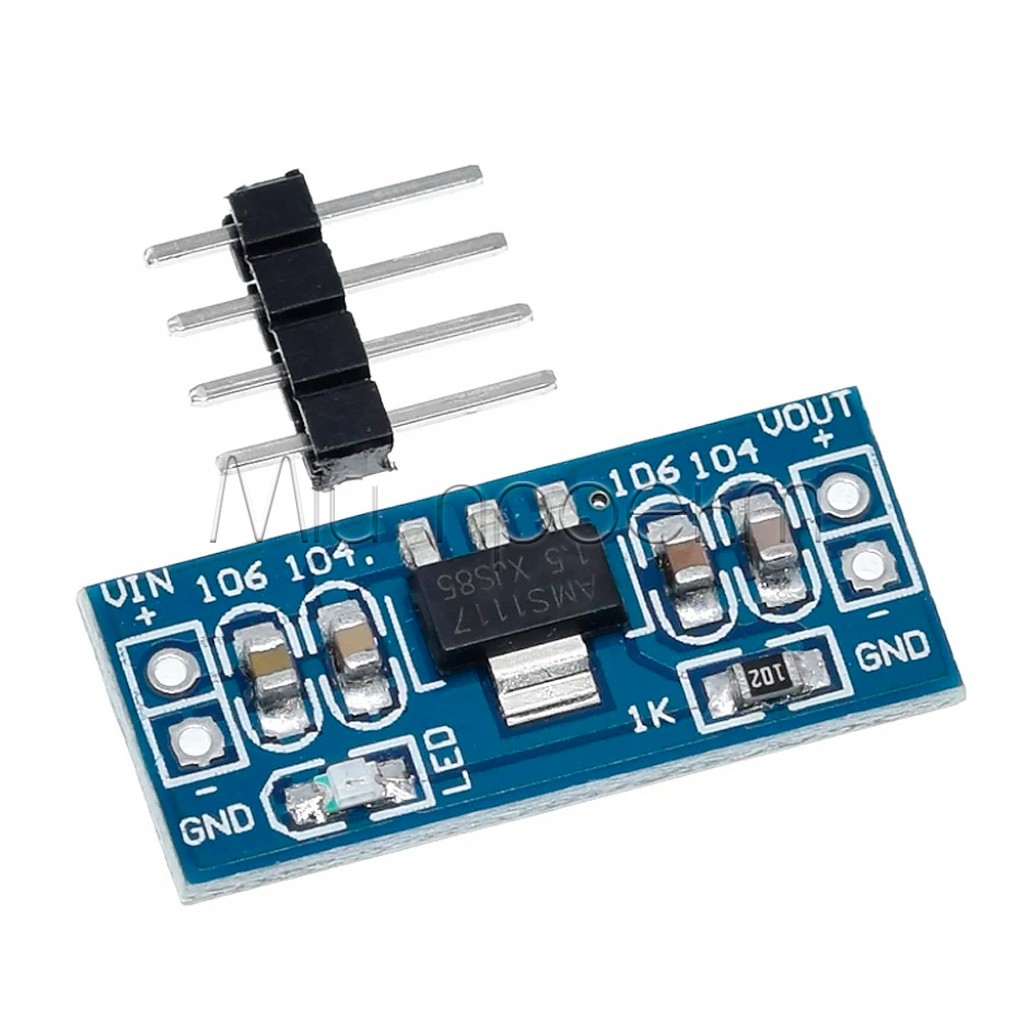

Компоненти на платі:
- Мікросхема AMS1117
- Керамічні конденсатори (104 - 0.1uF, 106 - 10uF)
- SMD резистор (1K - 1 кОм)
- SMD світлодіод
Контактні площадки: Для впаювання вхідної (VIN, GND) та вихідної (VOUT, GND) напруги

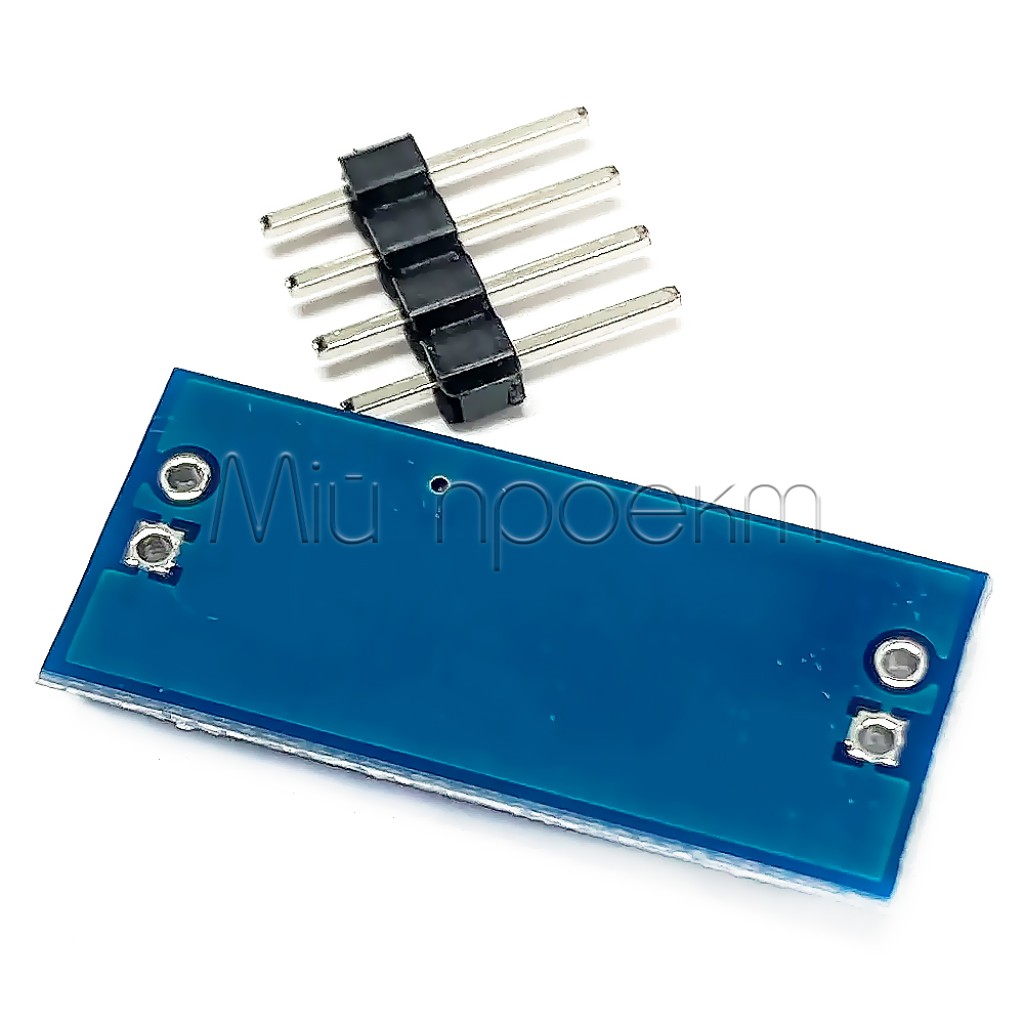

Комплектація: Модуль + контактна колодка на 4 піни
Робоча температура: -40°C до +85°C

📊 Порівняння моделей:

Характеристика	1.5В модель	1.8В модель	3.3В модель	5.0В модель
Вихідна напруга	1.5В	1.8В	3.3В	5.0В
LED індикатор	Не світиться	Світиться тьмяно	Світиться яскраво	Світиться яскраво
Оптимальне застосування	Мікромотори, спеціальні сенсори	Мікромотори, спеціальні МК	ESP8266, ARM МК	Arduino, стандартні МК
Мін. вхідна напруга	2.5В	2.8В	4.5В	6.5В
Падіння напруги	Найменше	Низьке	Середнє	Найбільше
Тепловиділення	Найнижче	Низьке	Середнє	Підвищене

⚠️ Важливі аспекти використання:

Теплове навантаження – при роботі з максимальним струмом мікросхема може сильно нагріватися, особливо при великій різниці між вхідною та вихідною напругою. Рекомендується встановлення додаткового радіатора при тривалій роботі з струмом більше 500мА або використання в умовах підвищеної температури.
Мінімальний перепад напруг – для стабільної роботи вхідна напруга повинна перевищувати вихідну мінімум на 1-2В. При недостатній різниці напруг стабілізатор не зможе забезпечити заявлені характеристики вихідної напруги та може працювати нестабільно.
Особливості LED індикатора – на модулях з вихідною напругою 1.5В світлодіодний індикатор може не світитися взагалі, а на модулях 1.8В – світитися дуже тьмяно. Це нормальна поведінка, пов'язана з недостатньою напругою для повноцінної роботи світлодіода, і не свідчить про несправність модуля.
Захист від зворотної полярності – модуль не має захисту від неправильного підключення живлення. Завжди перевіряйте полярність при підключенні вхідної напруги, інакше можливе незворотне пошкодження мікросхеми стабілізатора.
Підключення конденсаторів – хоча модуль вже має вбудовані фільтруючі конденсатори, для більшої стабільності при значних коливаннях навантаження або довгих з'єднувальних проводах рекомендується додатково встановити електролітичний конденсатор 10-100мкФ на вхід і вихід схеми.

Надійний та компактний модуль понижуючого перетворювача напруги AMS1117 – незамінний компонент для ваших електронних проєктів, який забезпечить стабільне живлення за надзвичайно доступною ціною. Доступно 6 варіантів фіксованої вихідної напруги для будь-яких потреб.

ЗАМОВТЕ ЗАРАЗ

#AMS1117 #СтабілізаторНапруги #ПонижуючийПеретворювач #МікроелектронікаDIY #Arduino #ЕлектроннийМодуль

Характеристики

-Основні-

-Вхідна напруга-

4.5 - 7 В (вхідна напруга має бути на 1 В вищою за вихідну напругу)

-Вихідна напруга-

(1.2В); (1.5В); (1.8В); (2.5В); (3.3В); (5В)

-Максимальний струм навантаження-

1 А

-Додаткові-

-Розміри-

25.7 х 11.7 х 3 мм

-Вага-

1.6 г

Відгуки

Рейтинг товару:

Відгуків: 1

Максим

28 листопада 2024 (00:06)

Якісний модуль, нормально спаяний, працює

Переваги товару:

Якість

–

Недоліки товару:

Не виявив

Відгук був корисний? 0

Питання та відповіді

Додайте питання, і ми відповімо найближчим часом.

анатолій іванович

05 лютого (16:18)

Можливо маете версію модуля стабілізатора на1,1в 1,8в та3,3 в

Відповідь:

05 лютого (17:50)

1,1в - не існує. Є на 1,2в. 1,8в та3,3 в - ці є. Ознайомтесь з опціями у товарі: https://myproject.com.ua/iak-dodaty-tovar-z-optsiieiu-do-koshyka.html

анатолій іванович

05 лютого (16:16)

доброго дня .яка вартість лінійного регулятора AMS1117 на напруги 1,2 1,8 та 3,3 в в кількості 100 шт

Відповідь:

05 лютого (16:18)

Напишіть у зручний меседжер, менеджер прорахує вартість
