Модуль линейного регулятора напряжения (стабалазатор) AMS1117 (1.2В 1.5В 1.8В 2.5В 3.3В 5В)

Name: Модуль линейного регулятора напряжения (стабалазатор) AMS1117 (1.2В 1.5В 1.8В 2.5В 3.3В 5В)
Brand: Мій Проект
SKU: 1494
Price: 16.00 UAH
Availability: InStock
Rating: 5 (1 reviews)

Страна-производитель: Китай Код товара: 1494

Все о товаре

Описание

Характеристики

Отзывы 1

Вопросы2

Модуль линейного регулятора напряжения (стабалазатор) AMS1117 (1.2В 1.5В 1.8В 2.5В 3.3В 5В)

Есть в наличии

Код товара: 1494

16.00 грн

Нашли дешевле?

Выходное напряжение *

1.2 В

1.5 В

1.8 В

2.5 В - Розпродано

3.3 В

5 В

-Входное напряжение-:4.5 - 7 В (входное напряжение должно быть на 1 В выше выходного напряжения)

-Выходное напряжение-:(1.2В); (1.5В); (1.8В); (2.5В); (3.3В); (5В)

-Максимальный ток нагрузки-:1 А

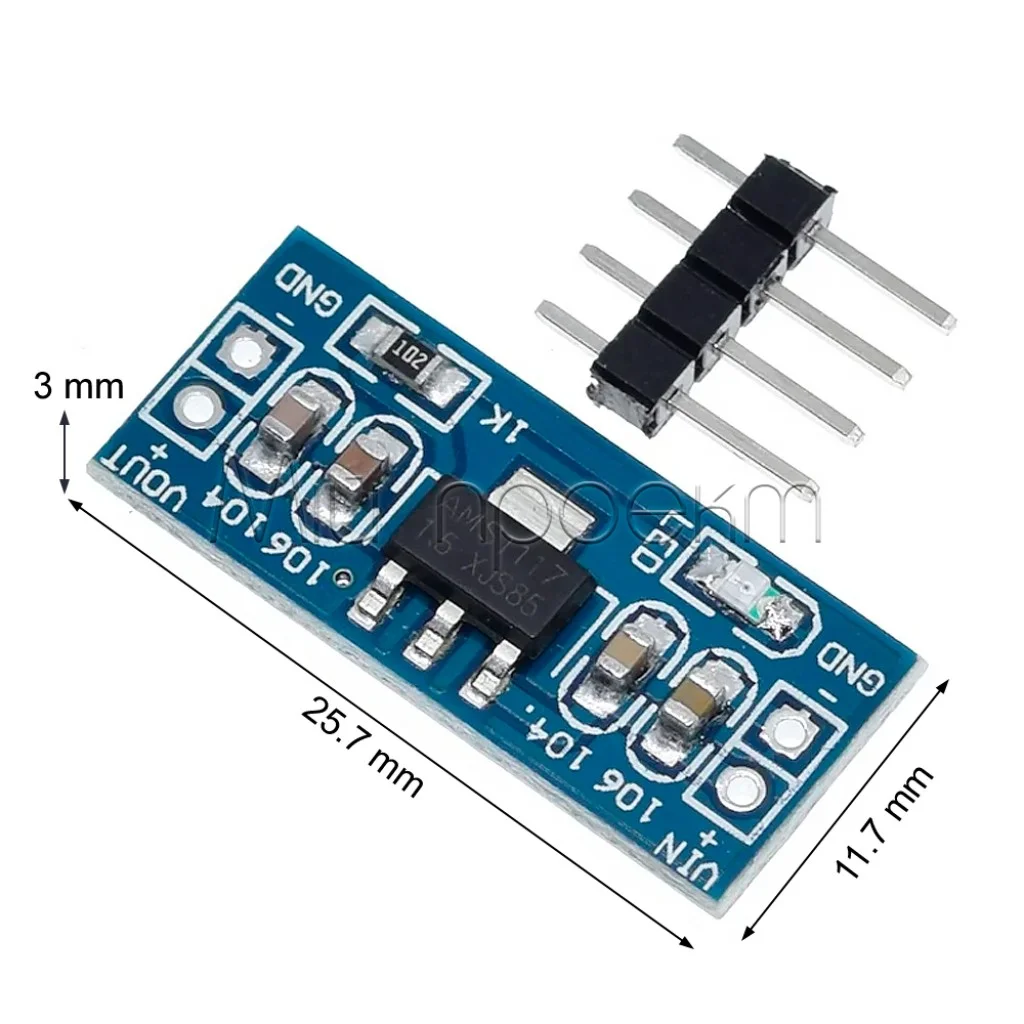

-Размеры-:25.7 х 11.7 х 3 мм

-Вес-:1.6 г

Доставка

Новой почтой в отделения и почтоматы

от 80 ₴

ROZETKA Delivery

Фиксировано 49 грн

Укрпочтой в отделение по Украине

от 45 ₴

Meest Express

от 60 ₴

Оплата

Оплата картой

Перевод на карточку

Оплата на IBAN

Безналичный расчет

Наложенный платеж

Гарантийные положения

Гарантийные обязательства на товары, которые были паяные, не распространяются

Модуль линейного регулятора напряжения (стабалазатор) AMS1117 (1.2В 1.5В 1.8В 2.5В 3.3В 5В)

Код товара: 1494

16.00 грн

Описание

🔌 Миниатюрный понижающий преобразователь напряжения AMS1117

Компактный стабилизатор напряжения с фиксированным выходом от 1.2В до 5.0В

Общее описание

Понижающий преобразователь напряжения AMS1117 – высокоэффективный миниатюрный стабилизатор, который преобразует входное напряжение 4.5-7В в стабильное выходное напряжение. Доступен в шести стабильных вариантах выходных значений: 1.2В, 1.5В, 1.8В, 2.5В, 3.3В и 5.0В. Благодаря компактным размерам и надежности, этот модуль идеально подходит для проектов робототехники, электронных устройств питания, Arduino, микроконтроллеров и разнообразных DIY-проектов, где требуется точное и стабильное источник питания в ограниченном пространстве.

✅ Технические преимущества:

• Миниатюрный размер – чрезвычайно компактные габариты модуля позволяют интегрировать его даже в самые маленькие электронные устройства, что особенно важно для портативных проектов
• Стабильный выход – точное соответствие заявленному выходному напряжению (погрешность менее 1%) гарантирует стабильное и безопасное питание чувствительных электронных компонентов
• Широкий диапазон входного напряжения – возможность работы при входном напряжении от 4.5В до 7В позволяет использовать различные источники питания, включая батареи, аккумуляторы и адаптеры
• Встроенная индикация – светодиодный индикатор позволяет быстро определить работоспособность устройства и наличие питания
• Готов к использованию – модуль комплектуется 4-пиновой контактной колодкой, что упрощает монтаж и подключение к вашему проекту без необходимости дополнительных компонентов

🔧 Идеальное решение для:

DIY-проекты электроники

Arduino и микроконтроллеры

Робототехника

Портативные устройства

Аудиоэлектроника

Моделирование и макетирование

Сенсорные системы

IoT устройства

💡 Широкие возможности применения:

Питание микроконтроллеров – обеспечивает стабильное напряжение 3.3В или 5.0В для микроконтроллеров Arduino, ESP8266, ESP32 и других плат, что особенно важно для точной работы аналоговых входов и стабильности Wi-Fi модулей. Предотвращает перепады напряжения и шумы, которые могут вызвать сбои в работе контроллеров.
Питание маломощных двигателей – варианты с низким выходным напряжением (1.5В, 1.8В) идеально подходят для питания миниатюрных электромоторов в моделях и роботах. Обеспечивает правильное напряжение для оптимальной скорости вращения и длительного срока службы микродвигателей без перегрева.
Аудио проекты – стабильное напряжение 3.3В или 5.0В критично для аудиоэлектроники, где колебания напряжения могут вызвать шумы и искажения звука. Модуль обеспечивает чистое питание для усилителей, ЦАП и других аудиокомпонентов.
Сенсорные сети – отлично подходит для питания различных датчиков (температуры, влажности, движения), которые требуют стабильного напряжения для точных измерений. Небольшие размеры модуля позволяют размещать его непосредственно рядом с сенсором, минимизируя длину проводов.
Портативные устройства с батарейным питанием – преобразует напряжение от Li-ion или Li-Po аккумуляторов (3.7-4.2В) в стабильное выходное напряжение, необходимое для микросхем вашего устройства. Эффективная работа модуля позволяет максимально использовать заряд батареи.

📦 Детальные технические характеристики:

Тип стабилизатора: Линейный понижающий (Step-Down)
Основная микросхема: AMS1117
Входное напряжение: 4.5В - 7В постоянного тока
Доступные варианты выходного напряжения:
- 1.2В
- 1.5В
- 1.8В
- 2.5В
- 3.3В
- 5.0В
Точность выходного напряжения: ±1%
Максимальный выходной ток: До 800mA
Защита от короткого замыкания: Да
Индикатор питания: LED красного цвета (активен для модулей с выходным напряжением от 1.8В)
Размеры: Примерно 10мм × 20мм

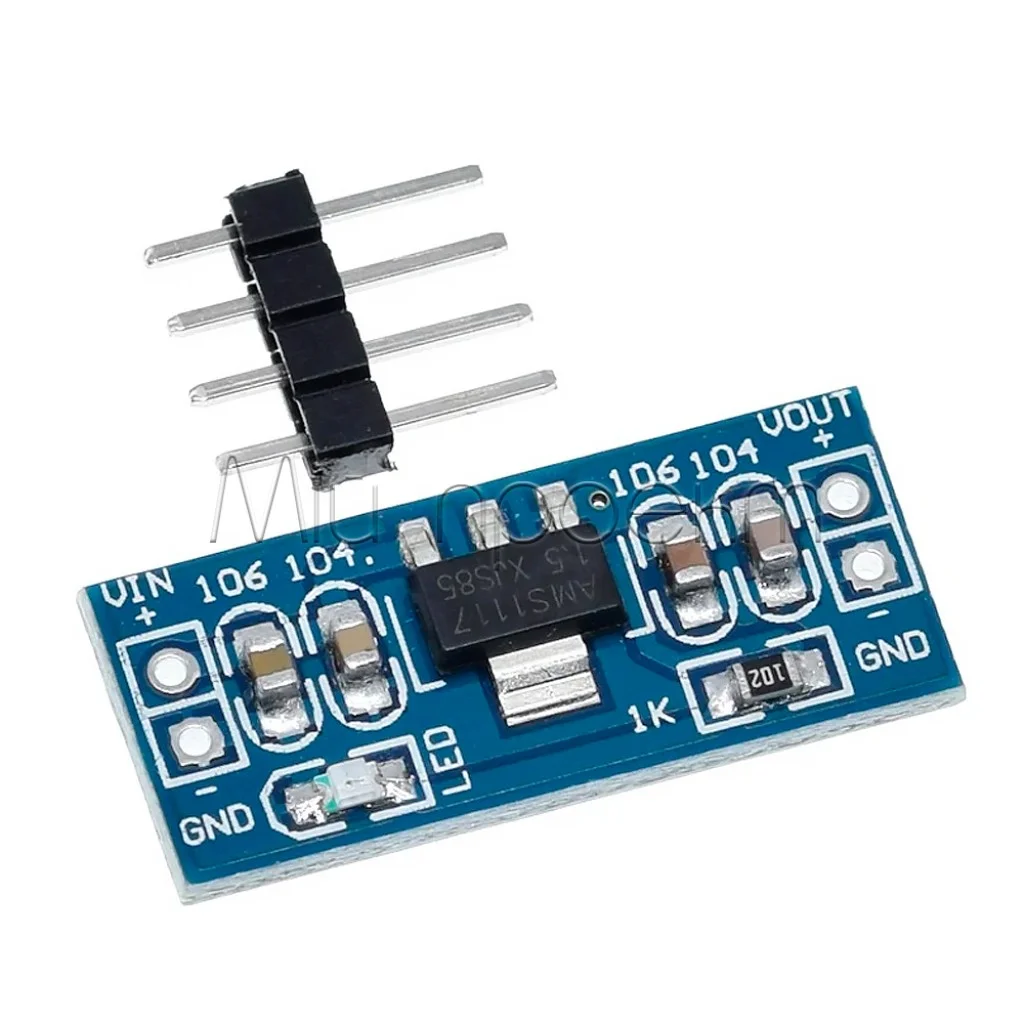

Компоненты на плате:
- Микросхема AMS1117
- Керамические конденсаторы (104 - 0.1uF, 106 - 10uF)
- SMD резистор (1K - 1 кОм)
- SMD светодиод
Контактные площадки: Для впаивания входного (VIN, GND) и выходного (VOUT, GND) напряжения
Комплектация: Модуль + контактная колодка на 4 пина
Рабочая температура: -40°C до +85°C

📊 Сравнение моделей:

Характеристика	Модель 1.5В	Модель 1.8В	Модель 3.3В	Модель 5.0В
Выходное напряжение	1.5В	1.8В	3.3В	5.0В
LED индикатор	Не светится	Светится тускло	Светится ярко	Светится ярко
Оптимальное применение	Микромоторы, специальные сенсоры	Микромоторы, специальные МК	ESP8266, ARM МК	Arduino, стандартные МК
Мин. входное напряжение	2.5В	2.8В	4.5В	6.5В
Падение напряжения	Наименьшее	Низкое	Среднее	Наибольшее
Тепловыделение	Наинизшее	Низкое	Среднее	Повышенное

⚠️ Важные аспекты использования:

Тепловая нагрузка – при работе с максимальным током микросхема может сильно нагреваться, особенно при большой разнице между входным и выходным напряжением. Рекомендуется установка дополнительного радиатора при длительной работе с током более 500мА или использовании в условиях повышенной температуры.
Минимальный перепад напряжений – для стабильной работы входное напряжение должно превышать выходное минимум на 1-2В. При недостаточной разнице напряжений стабилизатор не сможет обеспечить заявленные характеристики выходного напряжения и может работать нестабильно.
Особенности LED индикатора – на модулях с выходным напряжением 1.5В светодиодный индикатор может не светиться вовсе, а на модулях 1.8В – светиться очень тускло. Это нормальное поведение, связанное с недостаточным напряжением для полноценной работы светодиода, и не свидетельствует о неисправности модуля.
Защита от обратной полярности – модуль не имеет защиты от неправильного подключения питания. Всегда проверяйте полярность при подключении входного напряжения, иначе возможно необратимое повреждение микросхемы стабилизатора.
Подключение конденсаторов – хотя модуль уже имеет встроенные фильтрующие конденсаторы, для большей стабильности при значительных колебаниях нагрузки или длинных соединительных проводах рекомендуется дополнительно установить электролитический конденсатор 10-100мкФ на вход и выход схемы.

Надежный и компактный модуль понижающего преобразователя напряжения AMS1117 – незаменимый компонент для ваших электронных проектов, который обеспечит стабильное питание по чрезвычайно доступной цене. Доступно 6 вариантов фиксированного выходного напряжения для любых потребностей.

#AMS1117 #СтабилизаторНапряжения #ПонижающийПреобразователь #МикроэлектроникаDIY #Arduino #ЭлектронныйМодуль

Характеристики

-Основные-

-Входное напряжение-

4.5 - 7 В (входное напряжение должно быть на 1 В выше выходного напряжения)

-Выходное напряжение-

(1.2В); (1.5В); (1.8В); (2.5В); (3.3В); (5В)

-Максимальный ток нагрузки-

1 А

-Дополнительные-

-Размеры-

25.7 х 11.7 х 3 мм

-Вес-

1.6 г

Отзывы

Рейтинг товара

Отзывов: 1

Максим

28 ноября 2024 (00:06)

Якісний модуль, нормально спаяний, працює

Достоинства товара:

Якість

–

Недостатки товара:

Не виявив

Отзыв полезен? 0

Вопросы и ответы

Добавьте вопрос, и мы ответим в ближайшее время.

анатолій іванович

05 февраля (16:18)

Можливо маете версію модуля стабілізатора на1,1в 1,8в та3,3 в

Ответ:

05 февраля (17:50)

1,1в - не існує. Є на 1,2в. 1,8в та3,3 в - ці є. Ознайомтесь з опціями у товарі: https://myproject.com.ua/iak-dodaty-tovar-z-optsiieiu-do-koshyka.html

анатолій іванович

05 февраля (16:16)

доброго дня .яка вартість лінійного регулятора AMS1117 на напруги 1,2 1,8 та 3,3 в в кількості 100 шт

Ответ:

05 февраля (16:18)

Напишіть у зручний меседжер, менеджер прорахує вартість
