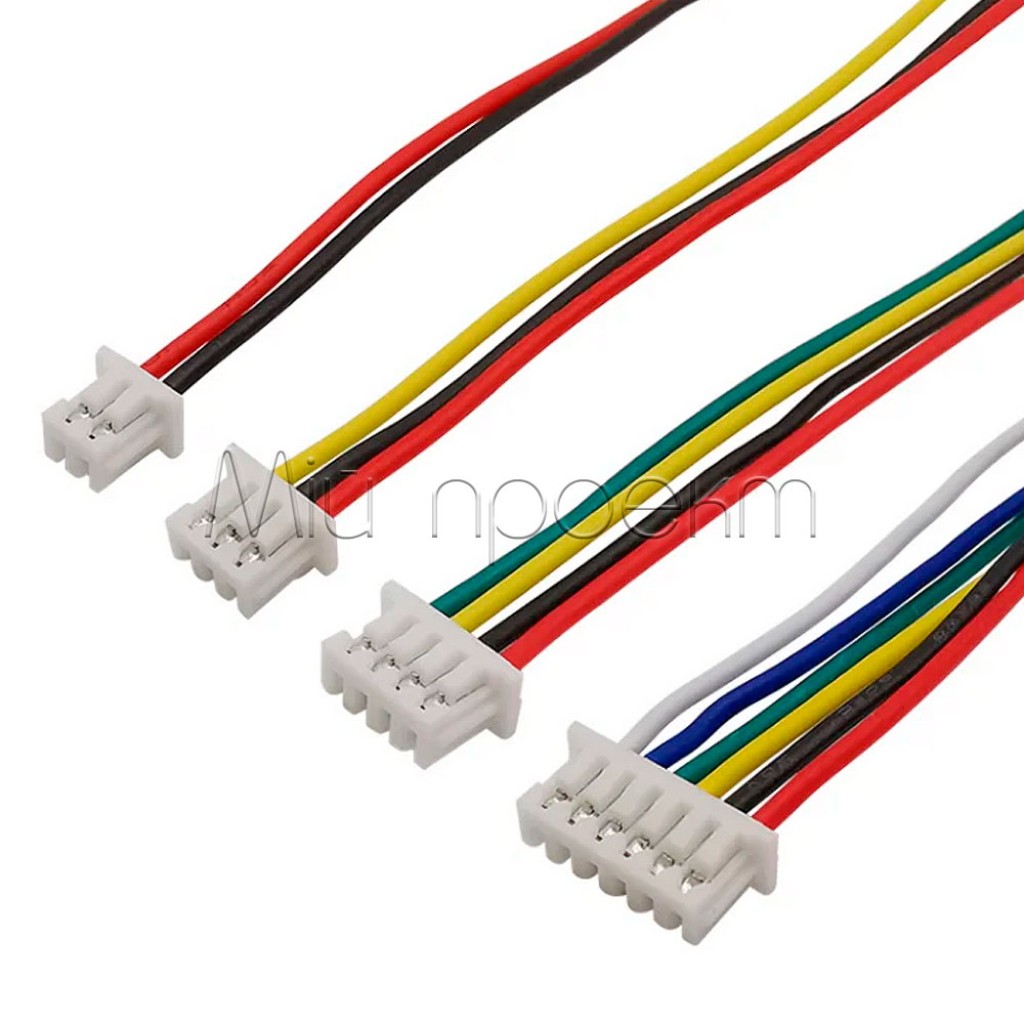

Коротко про JST PH 1,25 мм

JST PH 1,25 мм — мініатюрний кабельний роз’єм «мама» з проводом довжиною 150 мм для компактних знімних з’єднань в електроніці. Потрібну конфігурацію від 2P до 8P слід вибрати в опціях товару.

Перед замовленням порівняйте крок контактів, їх кількість, форму корпусу, ключування та орієнтацію відповідної частини: однаковий крок не гарантує механічної сумісності різних роз’ємів.

Ключові характеристики

Тип: JST PH, кабельна частина «мама»
Крок контактів: 1,25 мм
Кількість контактів: 2P, 3P, 4P, 5P, 6P, 7P або 8P
Довжина проводу: 150 мм
Виконання: Роз’єм на проводі

Детальний опис та особливості

Компактне кабельне з’єднання

Крок 1,25 мм дає змогу використовувати роз’єм у компактних пристроях і щільно скомпонованих вузлах. Провід довжиною 150 мм залишає запас для прокладання всередині корпусу, підключення плати або заміни пошкодженого кабельного хвоста.

Вибір кількості контактів

Варіанти від 2P до 8P дають змогу підібрати роз’єм під потрібну кількість ліній живлення, керування або сигналів. Кількість контактів має точно відповідати гнізду чи штирьовій частині, з якою з’єднуватиметься кабель.

Перевірка перед монтажем

Окрім кроку 1,25 мм, звірте ширину та профіль корпусу, розташування фіксатора, напрям ключа й нумерацію контактів. Перед подачею живлення перевірте призначення кожного проводу мультиметром або за схемою пристрою.

Підійде / не підійде

Підійде

для відповідної частини JST PH із кроком 1,25 мм;
для пристроїв, де потрібна конфігурація від 2 до 8 контактів;
для ремонту кабельних з’єднань, прототипування та внутрішнього монтажу електроніки;
коли потрібен кабельний хвіст довжиною 150 мм.

Не підійде

до роз’ємів із кроком 2,00 мм — для них виберіть JST PH 2,00 мм;
до корпусів з іншою формою, ключуванням або розташуванням фіксатора;
якщо кількість контактів не збігається з відповідною частиною;
для з’єднань, які потребують герметичного виконання.

Приклади застосування

Підключення модуля або датчика

Багатоконтактний варіант можна використати для живлення та сигнальних ліній, якщо роз’єм плати має відповідний крок, корпус і розведення контактів.

Ремонт кабельного хвоста

Роз’єм підходить для заміни пошкодженого проводу в електронному пристрої після точного зіставлення геометрії корпусу, кількості контактів і призначення ліній.

Внутрішня проводка прототипу

Провід довжиною 150 мм дає змогу виконати знімне з’єднання між платами або вузлами всередині корпусу без постійного припаювання кабелю до обох частин.

Підключення

Звірте механічну сумісність
Перевірте крок 1,25 мм, кількість контактів, форму корпусу, ключ і положення фіксатора.
Визначте розведення
Зіставте кожен контакт зі схемою пристрою. Не визначайте полярність лише за кольором проводів.
Підключіть без зусилля
Сумістіть ключування та вставте корпус рівно. Якщо роз’єм не входить вільно, повторно перевірте його тип і орієнтацію.

Обмеження та безпека

Перевірте полярність

Перед подачею живлення перевірте розведення контактів. Помилкова полярність або переставлені сигнальні лінії можуть пошкодити підключене обладнання.

Не з’єднуйте несумісні корпуси

Не втискайте роз’єм силою: схожі мініатюрні конектори можуть мати інше ключування навіть за однакового кроку контактів.

Захистіть провід від натягу

Від’єднуйте роз’єм за корпус, а не за проводи, та не допускайте різкого перегину кабелю біля входу в корпус.

Враховуйте електричне навантаження

Струм і напруга кола мають залишатися в допустимих межах кабелю, контактів та підключених пристроїв. Для силових навантажень використовуйте роз’єм із підтвердженим відповідним рейтингом.

FAQ

Яку кількість контактів можна вибрати?

Роз’єм доступний у варіантах 2P, 3P, 4P, 5P, 6P, 7P та 8P. Виберіть потрібний варіант в опціях товару.

Чи достатньо збігу кроку 1,25 мм?

Ні. Також мають збігатися кількість контактів, форма корпусу, ключування, фіксатор та орієнтація відповідної частини.

Чи можна визначити плюс і мінус за кольорами?

Полярність потрібно перевірити за схемою або мультиметром. Не покладайтеся лише на колір проводів.

Альтернатива за довжиною

Якщо провід 150 мм завеликий, доступний JST PH 1,25 мм на проводі 100 мм із ширшим вибором кількості контактів.
