Коротко про матричний модуль MAX7219 32×8
Матричний LED-модуль 32×8 складається з чотирьох послідовно з’єднаних секцій 8×8 і призначений для рухомих написів, годинників, лічильників, піктограм та компактних інформаційних індикаторів. Драйвери MAX7219 беруть на себе мультиплексне керування світлодіодами, тому контролеру потрібні лише три сигнальні лінії: DIN, CLK і CS.
Ключові характеристики
- Роздільність
- 32 × 8 пікселів, 256 світлодіодних точок
- Конструкція індикатора
- 4 каскадно з’єднані матриці 8 × 8
- Драйвер
- MAX7219
- Живлення
- 5 В постійного струму
- Керування
- послідовне, через DIN, CLK і CS/LOAD
- Контакти
- VCC, GND, DIN, CS, CLK

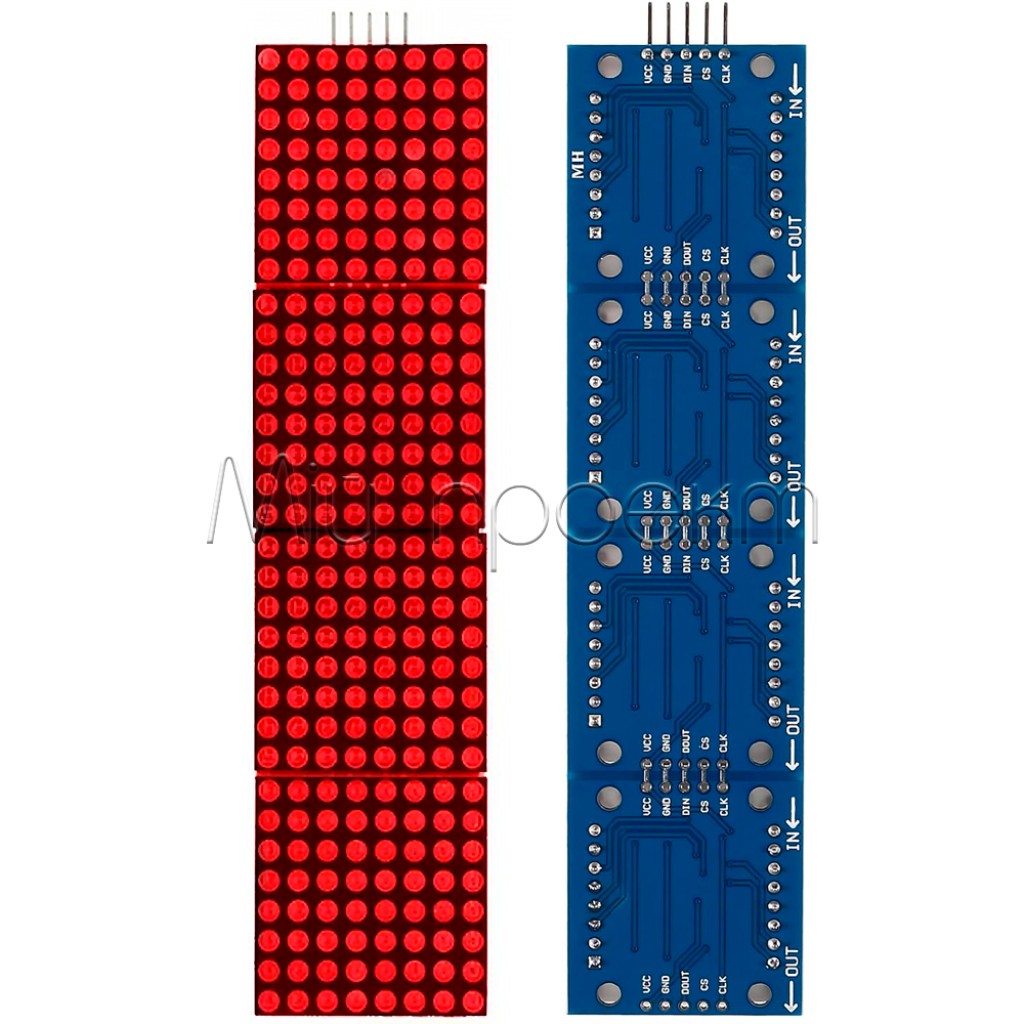

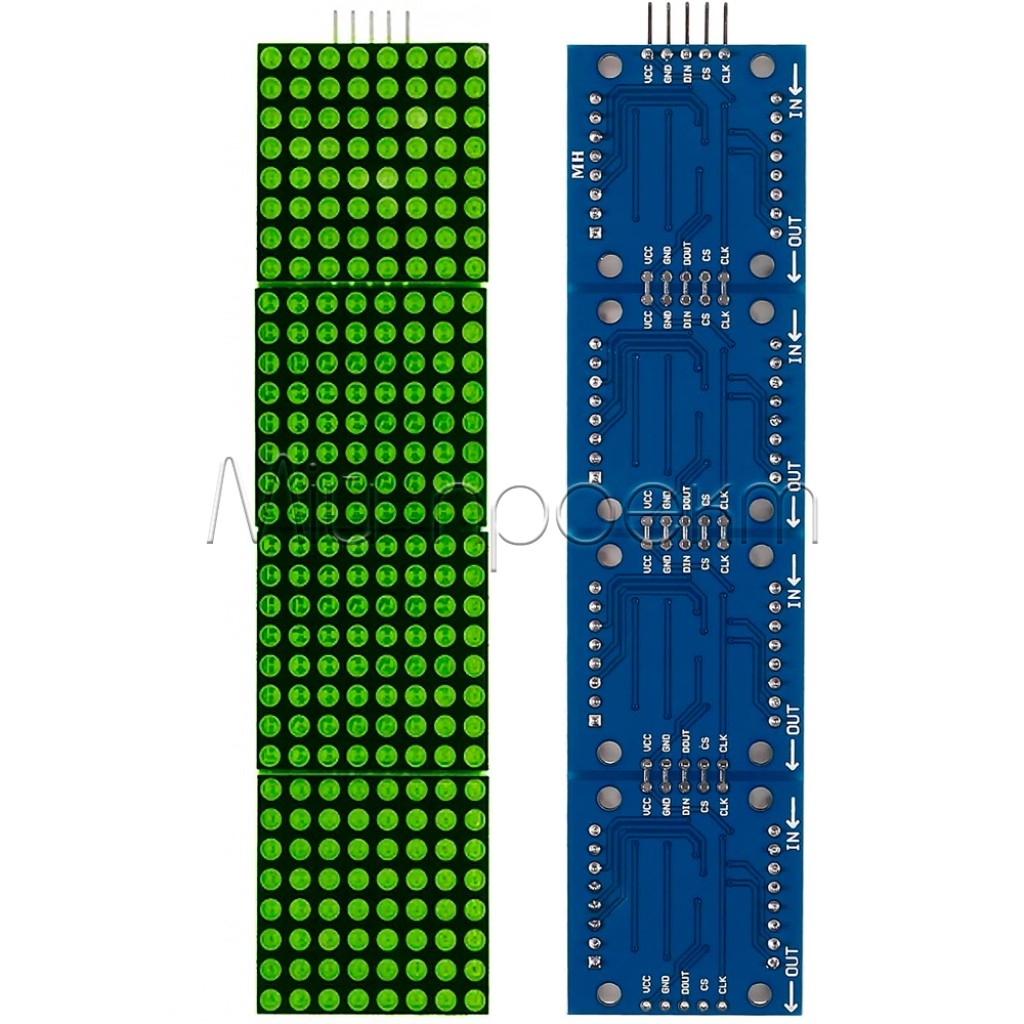

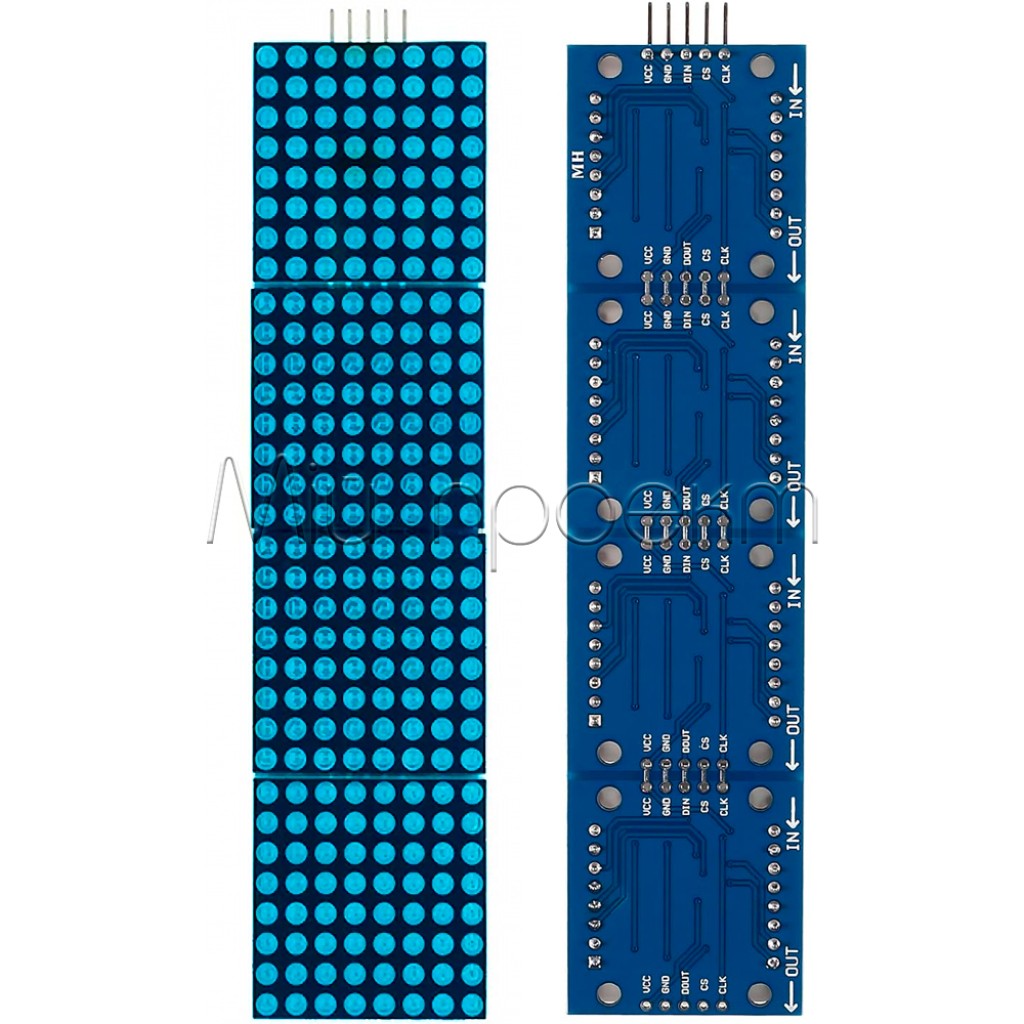

- Колір світіння

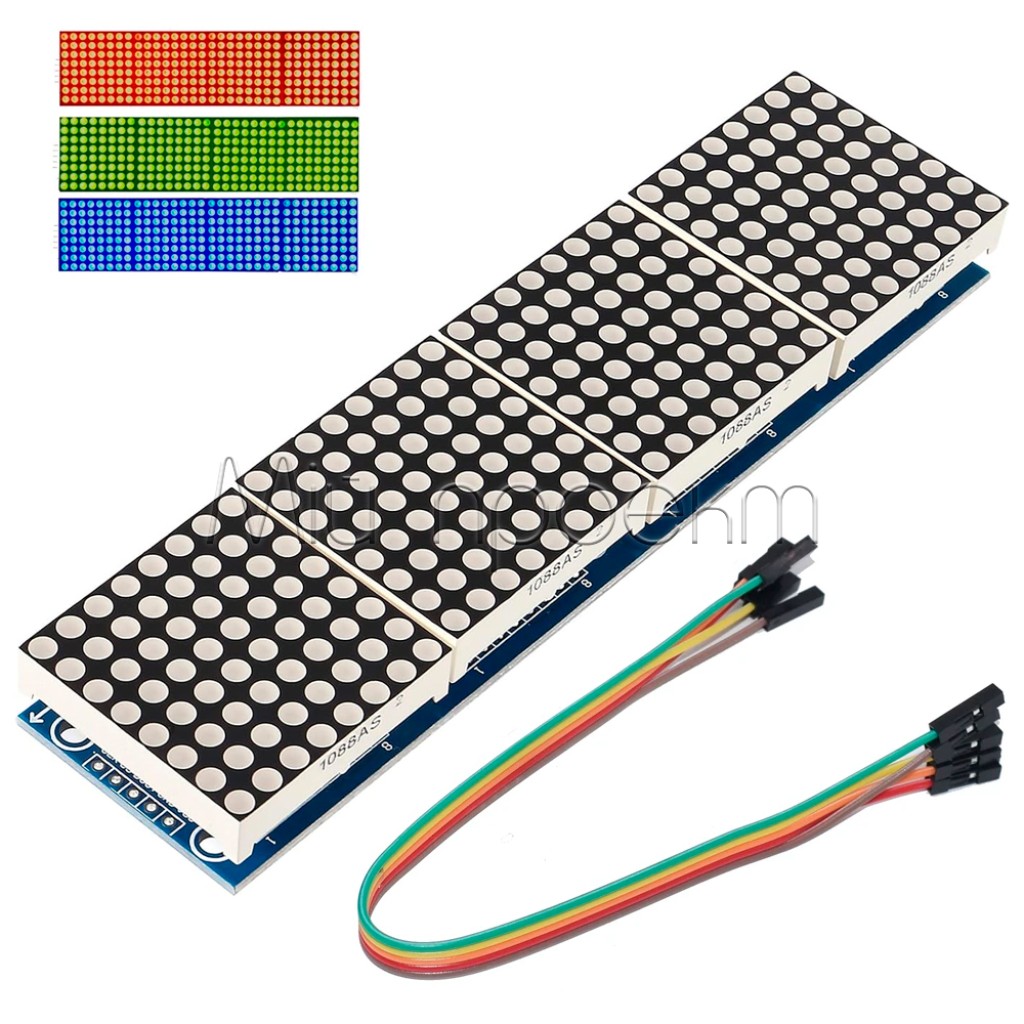

- червоний, зелений або синій — залежно від обраного виконання
- Розміри модуля

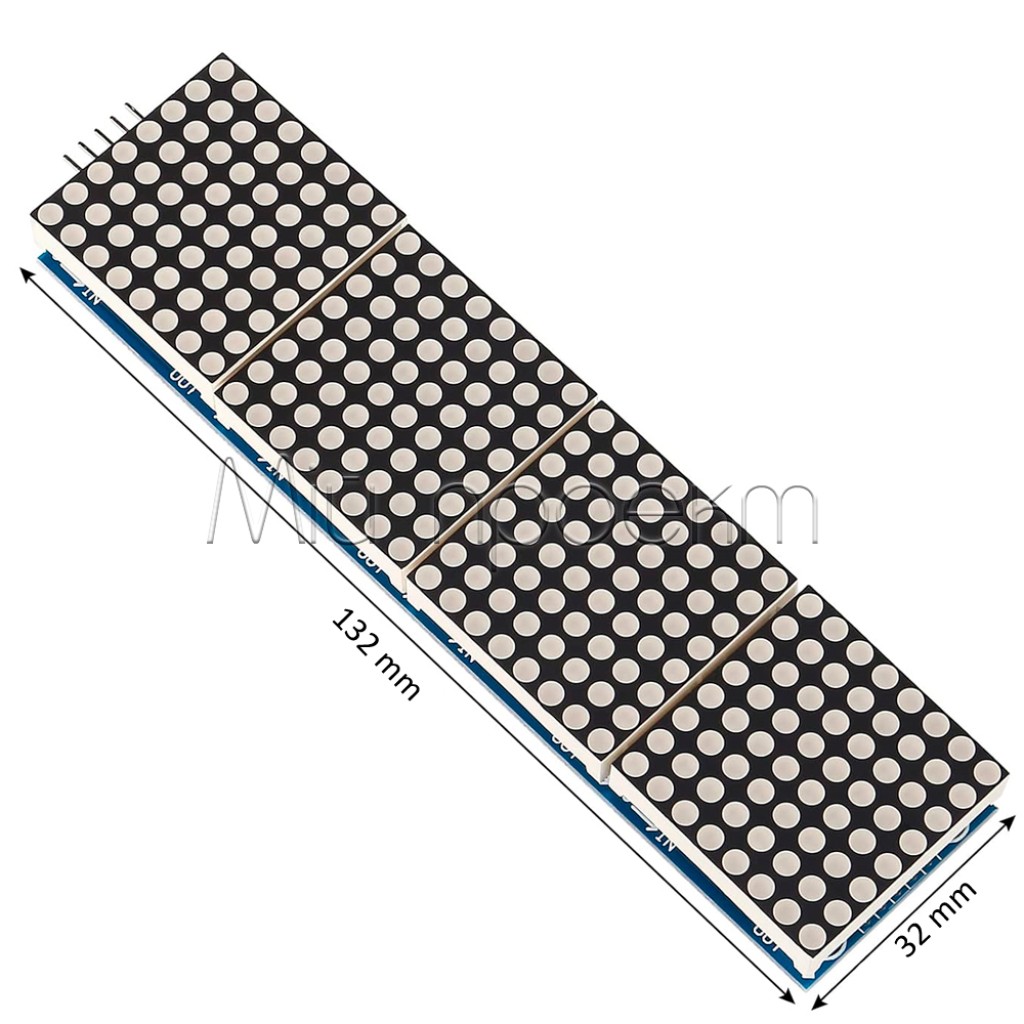

- 132 × 32 мм
Детальний опис та особливості
Формат 32 × 8 для рядка та простої графіки
Висота у 8 пікселів розрахована насамперед на один рядок тексту, цифри, короткі позначення та нескладні піктограми. Ширина 32 пікселі дає змогу показувати короткі повідомлення статично або прокручувати довший текст програмно. Для українських символів потрібен шрифт, який містить відповідні гліфи: апаратно модуль не кодує текст і відображає передану контролером піксельну картинку.
Керування яскравістю та зображенням
MAX7219 містить пам’ять стану індикатора, схему мультиплексування та програмне регулювання яскравості.[1] Контролер надсилає дані через DIN, синхронізує їх сигналом CLK і підтверджує передавання лінією CS/LOAD. Для Arduino можна використовувати апаратний SPI або програмне формування цих трьох сигналів.

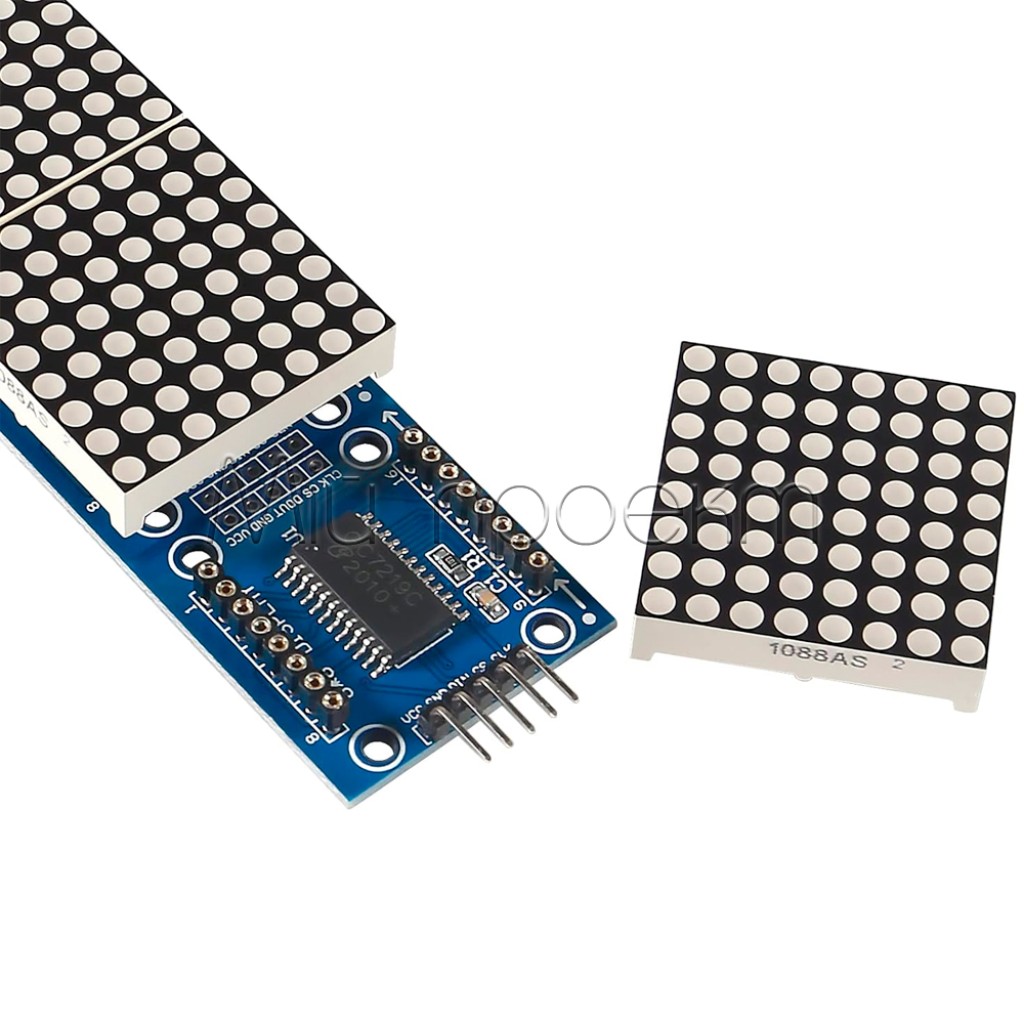

Каскадування та програмна конфігурація
Вхідний роз’єм першого модуля підключається до контролера, а вихід можна з’єднати з входом наступного модуля.[2] Кількість пристроїв потрібно вказати в програмі; зі збільшенням ланцюга зростають вимоги до живлення, довжини сигнальних проводів і налаштувань бібліотеки.
Різні MAX7219-матриці можуть мати неоднакове внутрішнє зіставлення рядків і стовпців. Якщо текст відображається дзеркально, повернуто або секції йдуть у неправильному порядку, спочатку виберіть у бібліотеці правильний тип апаратного модуля чи виконайте тест мапінгу, а не змінюйте розпіновку навмання.[3]
Підійде / не підійде
Підійде
- для рухомого рядка з одним рядком тексту заввишки до 8 пікселів;
- для годинника, таймера, лічильника або табло стану;
- для відображення невеликих піктограм, шкал і простої анімації;
- для навчальних проєктів із Arduino-сумісним контролером та живленням 5 В;
- для каскадного дисплея, якщо окремо враховані живлення, довжина ліній і програмна кількість секцій.
Не підійде
- для одночасного відтворення різних кольорів у межах одного модуля — це не RGB-матриця;
- для багаторядкового тексту або детальної графіки без збільшення роздільності дисплея;
- для прямого керування від логіки 3,3 В, якщо сумісність рівнів не перевірена або не використано перетворювач;
- для вуличного чи промислового встановлення без належного корпусу, захисту та підтверджених умов експлуатації.
Приклади застосування
Годинник або таймер
Формат 32 × 8 дає змогу виводити час, короткий підпис режиму, таймер зворотного відліку або лічильник подій в одному рядку.
Інформаційний рядок
Контролер може прокручувати назву, повідомлення, температуру чи інший короткий параметр. Кириличні символи формуються програмним шрифтом.
Візуалізація показників
Матриця може показувати стовпчикову шкалу, простий спектр, стан датчиків або анімований індикатор, якщо алгоритм формує 32 стовпці заввишки до 8 пікселів.
Підключення
Знеструмте схему

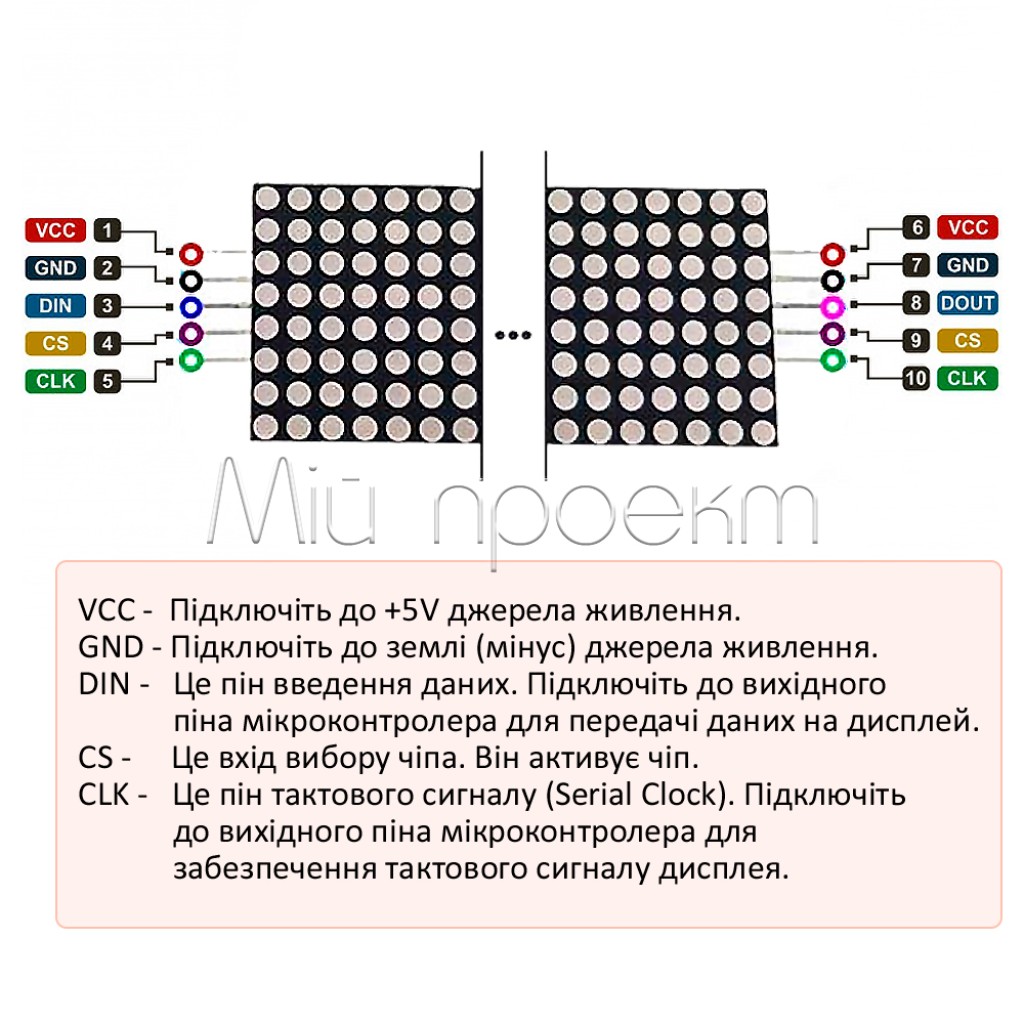

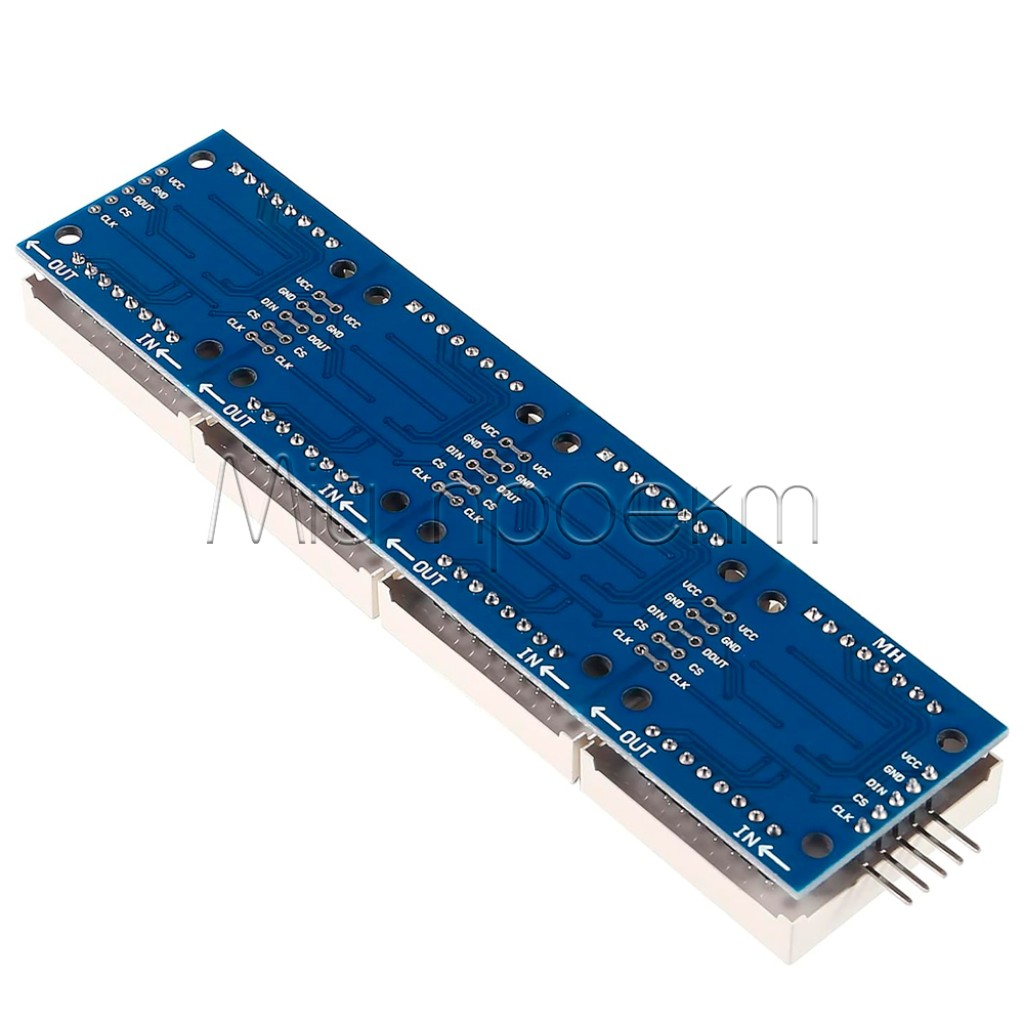

Перед монтажем від’єднайте живлення та знайдіть на платі вхідний бік із контактами VCC, GND, DIN, CS і CLK.
Підключіть живлення
Подайте стабілізовані 5 В на VCC і підключіть GND модуля до землі джерела живлення та контролера.
Підключіть керувальні лінії

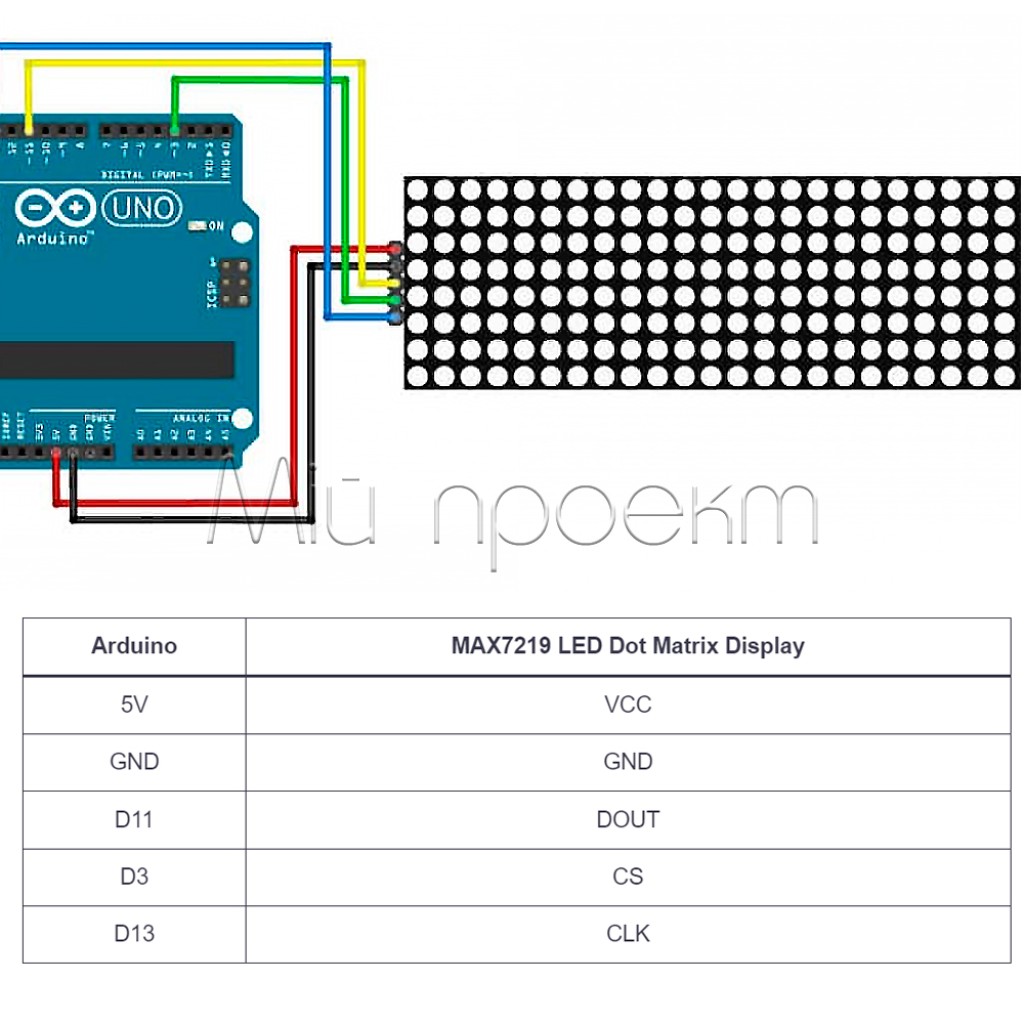

З’єднайте DIN із виходом даних контролера, CLK — із тактовим виходом, CS — із вибраним цифровим виходом керування завантаженням даних.
Налаштуйте програму
Укажіть чотири пристрої MAX7219 та правильний тип апаратної матриці. Якщо зображення повернуте або віддзеркалене, змініть параметр мапінгу в бібліотеці.
Почніть із помірної яскравості
Спочатку перевірте всі секції на невисокій яскравості. Після стабільного запуску підвищуйте її, контролюючи живлення й відсутність просідання напруги.
Для прототипу з 5-вольтовими логічними рівнями можна використати плату Nano V3.0 на ATmega328P. Не живіть матрицю від GPIO контролера; джерело 5 В має бути розраховане на навантаження дисплея.
Обмеження та безпека
Дотримуйтеся напруги та полярності
Модуль розрахований на живлення 5 В. Не подавайте вищу напругу та не міняйте місцями VCC і GND — це може пошкодити драйвери й світлодіодні матриці.
Не живіть модуль від сигнального виходу
GPIO призначені лише для керувальних сигналів. Використовуйте стабілізоване джерело 5 В із достатнім запасом струму; для кількох каскадних модулів окремо враховуйте їхнє сумарне споживання.
Перевірте логічні рівні 3,3 В
Для MAX7219 при живленні 5 В мінімальний гарантований рівень логічної одиниці становить 3,5 В.[1] Тому пряме керування сигналом 3,3 В від ESP32, ESP8266 або Raspberry Pi не слід вважати гарантованим; використовуйте відповідне узгодження рівнів або перевірену схему.
Контролюйте падіння напруги
За високої яскравості або каскадування слабке живлення може спричинити мерехтіння, перезапуски чи згасання окремих секцій. Тримайте силові та сигнальні з’єднання короткими й надійними.
Альтернативи й сумісні товари
- Якщо потрібна лише одна компактна секція 8 × 8, оберіть одиночний модуль матриці 8 × 8 на MAX7219.
- Якщо потрібне незалежне RGB-керування кольором кожного пікселя, розгляньте RGB-матрицю WS2812B 8 × 8; вона має інший протокол, розміри та вимоги до живлення.
FAQ
Чи може один модуль світитися червоним, зеленим і синім одночасно?
Ні. Червоний, зелений і синій — це варіанти виконання товару. Один обраний модуль є одноколірним.
Чому текст може бути дзеркальним або повернутим?
Найчастіше вибрано неправильний тип апаратної матриці в бібліотеці. Змініть параметр hardware type або скористайтеся тестом мапінгу рядків і стовпців.
Чи можна виводити український текст?
Так, якщо програма або бібліотека містить піксельний шрифт із потрібними українськими символами. Сам MAX7219 не містить готового текстового шрифту.
Чи можна підключити модуль до ESP32 або Raspberry Pi?
Модуль потрібно живити від 5 В, а для керувальних сигналів 3,3 В слід застосувати належне узгодження рівнів або схему з підтвердженою сумісністю.
Скільки контактів потрібно для роботи?
Потрібно п’ять з’єднань: VCC і GND для живлення, а також DIN, CLK і CS для керування.
Документи та джерела
- Maxim Integrated, MAX7219/MAX7221 Serially Interfaced, 8-Digit LED Display Drivers, Rev 4, 7/03 — живлення, послідовний інтерфейс, регулювання яскравості та логічні рівні MAX7219.
- MajicDesigns, MD_MAX72XX System Connections — призначення DIN, CLK і CS/LOAD, підключення живлення та вхідного боку модуля.
- MajicDesigns, MD_MAX72XX Hardware — вибір апаратного типу матриці та програмне врахування різного мапінгу світлодіодів.
