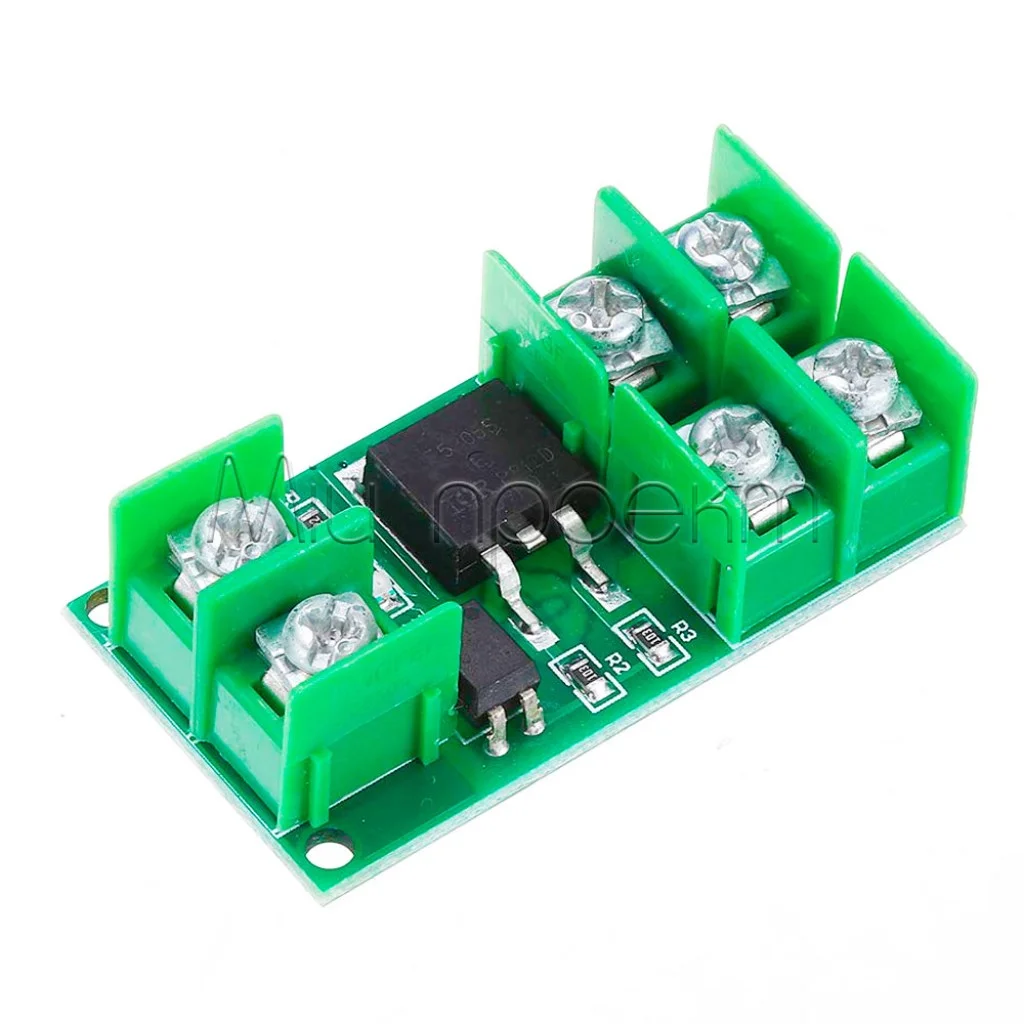

Коротко про модуль F5305S
F5305S — MOSFET-модуль з оптроном для електронного керування навантаженнями постійного струму. Керувальний вхід 3–20 В дає змогу подавати дискретний або PWM-сигнал від мікроконтролера, PLC чи іншого джерела, а навантаження живиться від окремого силового кола.
Ключові характеристики
- Тип
- MOSFET-ключ з оптроном для DC-навантажень
- Керувальна напруга
- 3–20 В
- Напруга силового кола
- 5–80 В DC
- Максимальний струм
- до 14 А; не є гарантованим тривалим струмом
- Силовий елемент
- N-канальний MOSFET у корпусі D2PAK (TO-263)
- Режими керування
- увімкнення/вимкнення, PWM

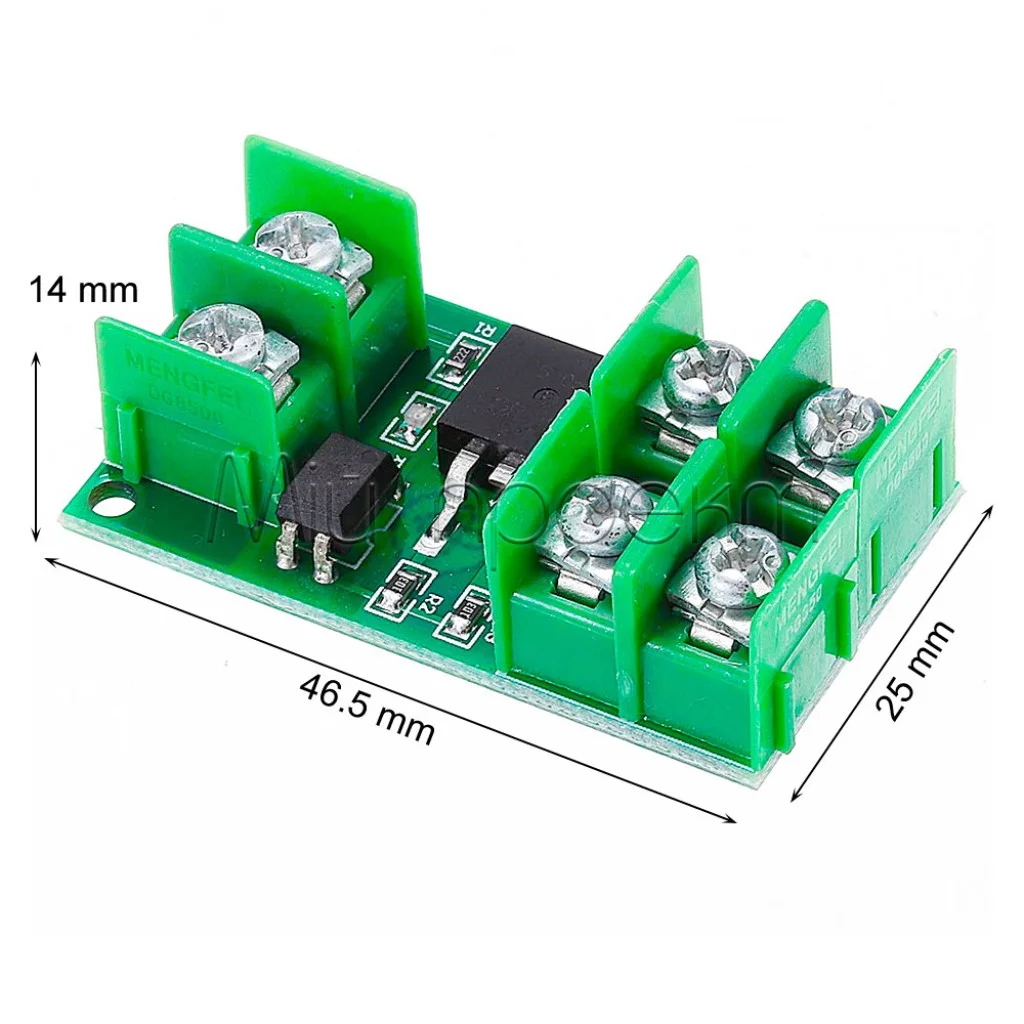

- Розміри модуля
- 46,5 × 25 × 14 мм
- Маса
- 14 г
Детальний опис та особливості
Електронна комутація навантаження
Модуль працює як силовий електронний ключ: керувальний сигнал відкриває або закриває MOSFET, а струм навантаження проходить через силову частину плати. Модуль не перетворює та не стабілізує напругу, тому джерело живлення має відповідати навантаженню.
Оптрон у вхідному колі зменшує прямий електричний зв’язок між контролером і силовою частиною. Він не замінює запобіжник, захист від переполюсування, перенапруги чи викидів індуктивного навантаження.
Струм і тепловий режим
Для N-канального MOSFET IRF530S/SiHF530S струм 14 А нормується виробником за температури корпусу 25 °C та керування затвором 10 В.[1] Це характеристика окремого транзистора, а не гарантія безперервних 14 А для готової плати. У компактному модулі нагрівання також залежить від площі міді, радіатора, вентиляції, клем і перерізу проводів.
Для тривалої роботи залишайте значний запас від 14 А, починайте перевірку з малого струму та контролюйте температуру MOSFET, плати й контактів. Для двигунів, насосів і соленоїдів обов’язково враховуйте пусковий або стопорний струм, який може в кілька разів перевищувати робочий.
Керування та PWM
Вхід 3–20 В підходить для різних дискретних джерел сигналу. Для 5-вольтового керування можна використати, наприклад, Nano V3.0 ATmega328P Type-C, але силове навантаження не можна живити від GPIO або від лінії живлення контролера.
PWM дає змогу змінювати середню потужність сумісного навантаження, однак готова плата не має підтвердженого універсального частотного діапазону. Під час PWM-керування перемикальні втрати можуть збільшувати нагрівання, тому роботу потрібно перевіряти за реального струму й частоти.
Підійде / не підійде
Підійде
- для ввімкнення та вимкнення DC-ламп, LED-модулів і стрічок;
- для керування DC-двигуном або невеликим насосом в одному напрямку;
- для соленоїдів і електромагнітних клапанів із належним захистом від зворотної ЕРС;
- для автоматики з керувальним сигналом 3–20 В;
- для PWM-керування після перевірки температури в конкретному режимі.
Не підійде
- для мережі 230 В AC або іншого змінного струму;
- для гарантованої безперервної роботи на 14 А без теплового розрахунку та охолодження;
- для реверсу двигуна — для цього потрібен H-міст;
- для стабілізації напруги, заряджання акумулятора або захисту батареї;
- для систем, у яких відмова ключа може створити небезпеку для людини.
Приклади застосування
Керування DC-освітленням
Контролер вмикає сумісну LED-стрічку або лампу через окреме джерело живлення. PWM можна застосувати для регулювання середньої потужності, якщо навантаження підтримує такий режим.
Насос у системі поливу
Модуль комутує насос за сигналом датчика або таймера. Джерело, проводи та ключ підбирають за пусковим струмом, а паралельно двигуну встановлюють елемент придушення викидів напруги.
Соленоїд або клапан
Дискретний вихід PLC чи мікроконтролера керує окремим силовим колом клапана. Для котушки потрібен захисний діод або інший обмежувач зворотної ЕРС.
Підключення та перший запуск
Перевірте навантаження
Визначте робочу напругу, тривалий і пусковий струм. Підберіть джерело, проводи, клеми, запобіжник та охолодження із запасом.

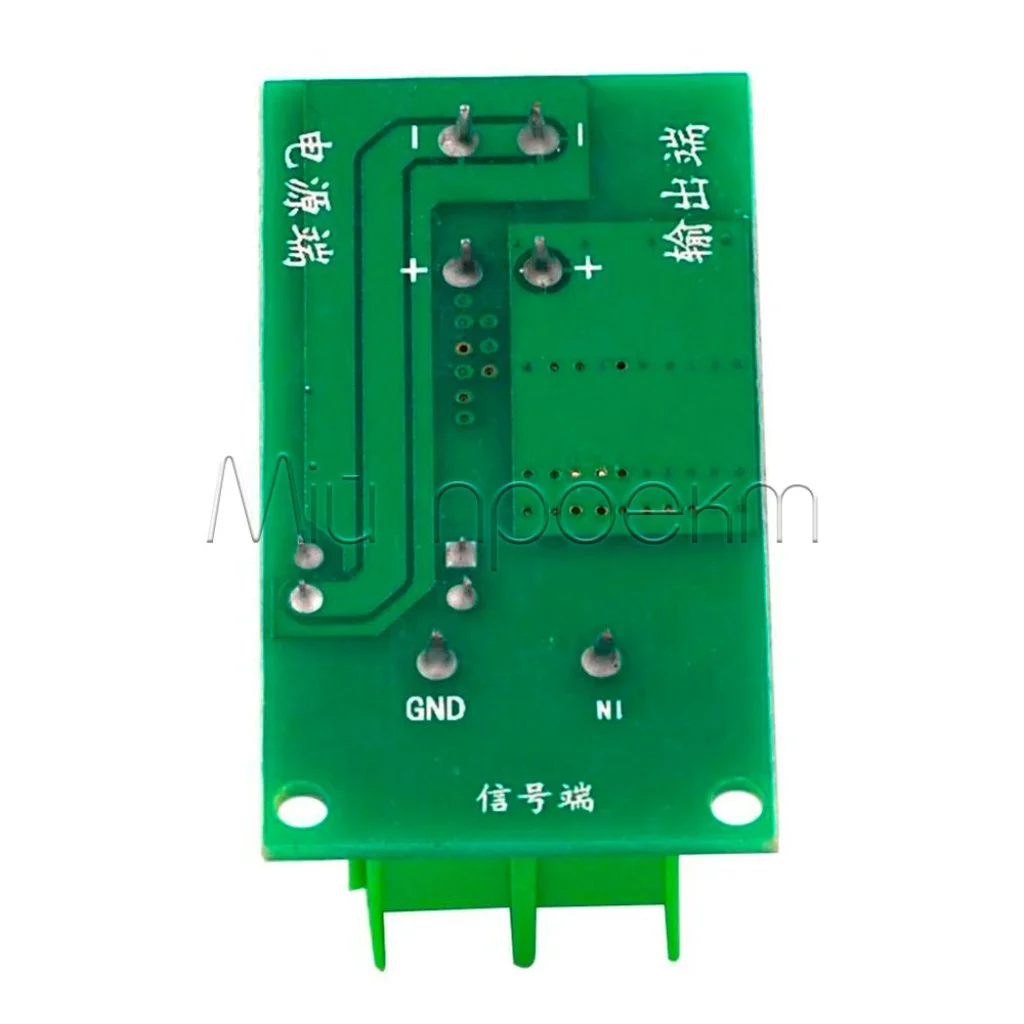

Звірте позначення клем
Перед монтажем прочитайте маркування входу керування, силового джерела та виходу безпосередньо на отриманій платі. Не переносіть розпіновку зі схожого модуля.
Підключіть силове коло
Знеструмте схему, дотримуйтеся полярності та встановіть запобіжник якомога ближче до джерела. Для індуктивного навантаження додайте захист від зворотної ЕРС.
Підключіть керування
Подайте на сигнальний вхід напругу 3–20 В. Навантаження має живитися від силового джерела, а не від виходу контролера.
Перевірте нагрівання
Почніть із малого навантаження, перевірте режим увімкнення та вимкнення, а потім PWM. Поступово підвищуйте струм і припиніть роботу, якщо транзистор, плата, клеми або проводи надмірно нагріваються.
Обмеження та безпека
Лише постійний струм
Не підключайте модуль до мережі 230 В AC. Не перевищуйте 80 В DC і забезпечте ізоляцію, корпус та монтаж, придатні для фактичної напруги силового кола.
Захист індуктивного навантаження
Двигун, насос, реле, соленоїд або клапан створює викид напруги під час вимкнення. Установіть захисний діод, TVS або інший обмежувач, розрахований на конкретні струм і напругу.
14 А — не безперервна гарантія плати
Не плануйте тривалу роботу на 14 А лише за максимальним значенням. Зменште навантаження, забезпечте тепловідведення та перевірте температуру під час реальної роботи.
PWM може збільшувати нагрівання
Оптрон і ланцюг затвора сповільнюють перемикання порівняно зі спеціалізованим драйвером. Для тривалого регулювання потужного двигуна використовуйте значний запас за струмом або спеціалізований моторний драйвер.
Зовнішній запобіжник
Модуль не замінює захист проводки від короткого замикання. За наявності сумісного тримача можна вибрати автомобільний запобіжник Mini потрібного номіналу; номінал визначають за найслабшим елементом кола.
FAQ
Чи можна безперервно комутувати 14 А?
Не слід розраховувати на це без теплової перевірки. Значення 14 А для транзистора нормується за температури корпусу 25 °C, а готова плата, клеми й корпус можуть не забезпечити такі умови.[1]
Чи можна керувати модулем від Arduino-сумісної плати?
Так, якщо вихід контролера відповідає діапазону 3–20 В. Через GPIO подають лише керувальний сигнал; двигун, лампу або інше силове навантаження живлять від окремого джерела.
Чи підтримує модуль PWM?
Так, але допустима частота для готової плати не нормована. Починайте з малого навантаження та контролюйте температуру, особливо під час керування двигуном.
Чи можна змінювати напрямок обертання двигуна?
Ні. Один MOSFET-ключ керує живленням в одному напрямку. Для реверсу потрібен H-міст або відповідний драйвер двигуна.
Чи регулює модуль вихідну напругу?
Ні. У режимі PWM модуль змінює частку часу, коли навантаження підключене до джерела, але не працює як стабілізатор або DC-DC перетворювач.
Документи та джерела
- Vishay Siliconix, IRF530S, SiHF530S Power MOSFET Datasheet, rev. D від 07.09.2020 — тип транзистора, корпус D2PAK, межі напруги й струму та умови нормування параметрів.
