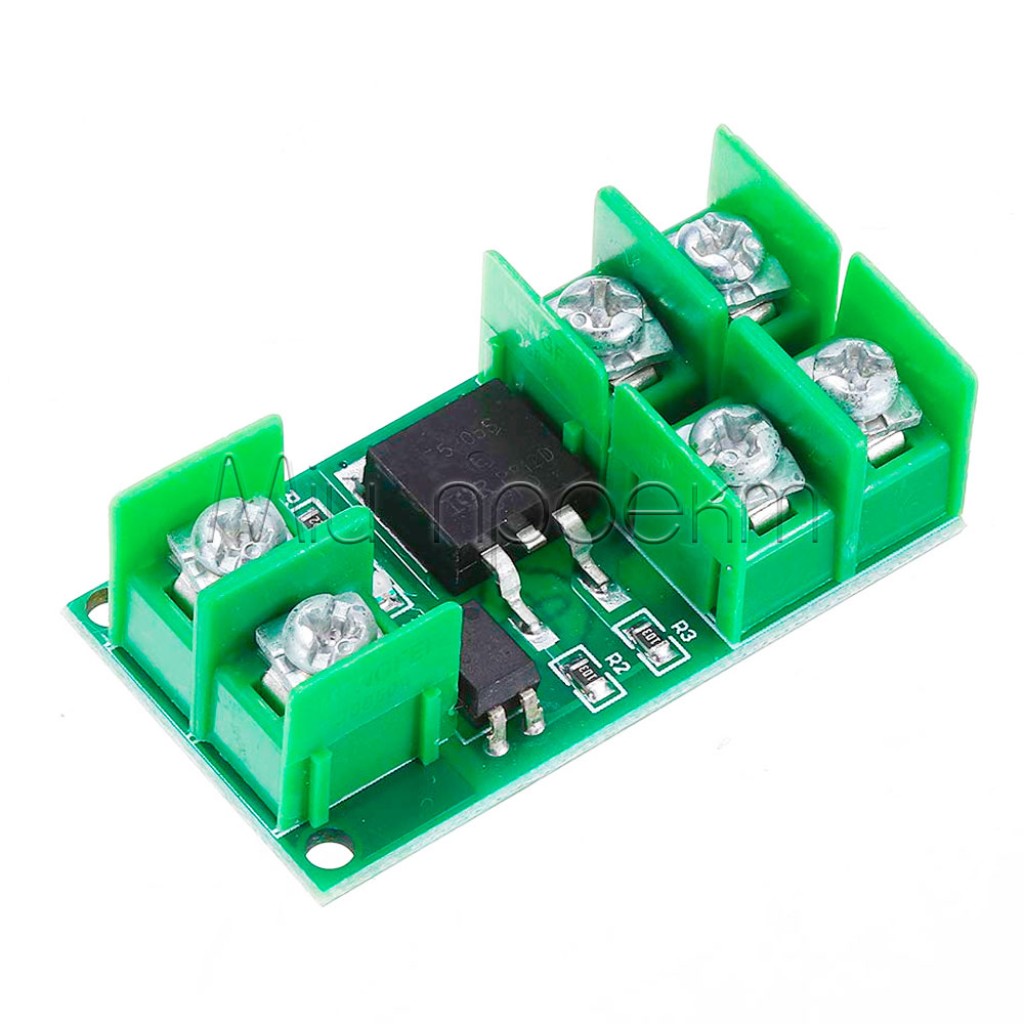

Кратко о модуле F5305S
F5305S — MOSFET-модуль с оптроном для электронного управления нагрузками постоянного тока. Управляющий вход 3–20 В позволяет подавать дискретный или PWM-сигнал от микроконтроллера, PLC или другого источника, а нагрузка питается от отдельной силовой цепи.
Ключевые характеристики
- Тип
- MOSFET-ключ с оптроном для DC-нагрузок
- Управляющее напряжение
- 3–20 В
- Напряжение силовой цепи
- 5–80 В DC
- Максимальный ток
- до 14 А; не является гарантированным длительным током
- Силовой элемент
- N-канальный MOSFET в корпусе D2PAK (TO-263)
- Режимы управления
- включение/выключение, PWM

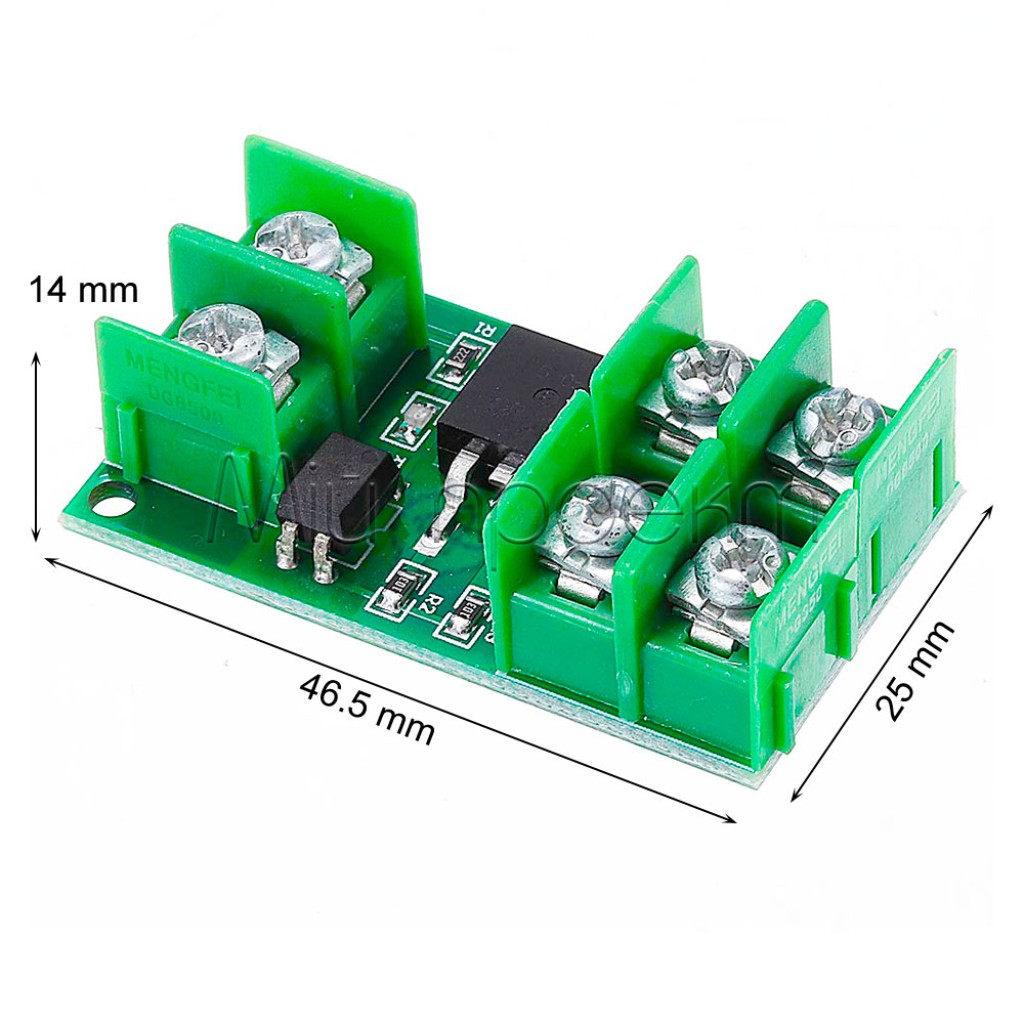

- Размеры модуля
- 46,5 × 25 × 14 мм
- Масса
- 14 г
Подробное описание и особенности
Электронная коммутация нагрузки
Модуль работает как силовой электронный ключ: управляющий сигнал открывает или закрывает MOSFET, а ток нагрузки проходит через силовую часть платы. Модуль не преобразует и не стабилизирует напряжение, поэтому источник питания должен соответствовать нагрузке.
Оптрон во входной цепи уменьшает прямую электрическую связь между контроллером и силовой частью. Он не заменяет предохранитель, защиту от переполюсовки, перенапряжения или выбросов индуктивной нагрузки.
Ток и тепловой режим
Для N-канального MOSFET IRF530S/SiHF530S ток 14 А нормируется производителем при температуре корпуса 25 °C и управлении затвором 10 В.[1] Это характеристика отдельного транзистора, а не гарантия непрерывных 14 А для готовой платы. В компактном модуле нагрев также зависит от площади меди, радиатора, вентиляции, клемм и сечения проводов.
Для длительной работы оставляйте значительный запас от 14 А, начинайте проверку с малого тока и контролируйте температуру MOSFET, платы и контактов. Для двигателей, насосов и соленоидов обязательно учитывайте пусковой ток или ток при заблокированном роторе, который может в несколько раз превышать рабочий.
Управление и PWM
Вход 3–20 В подходит для различных дискретных источников сигнала. Для 5-вольтового управления можно использовать, например, Nano V3.0 ATmega328P Type-C, но силовую нагрузку нельзя питать от GPIO или линии питания контроллера.
PWM позволяет изменять среднюю мощность совместимой нагрузки, однако для готовой платы не подтверждён универсальный диапазон частот. При PWM-управлении коммутационные потери могут увеличивать нагрев, поэтому работу необходимо проверять при реальных значениях тока и частоты.
Подойдёт / не подойдёт
Подойдёт
- для включения и выключения DC-ламп, LED-модулей и лент;
- для управления DC-двигателем или небольшим насосом в одном направлении;
- для соленоидов и электромагнитных клапанов с надлежащей защитой от обратной ЭДС;
- для автоматики с управляющим сигналом 3–20 В;
- для PWM-управления после проверки температуры в конкретном режиме.
Не подойдёт
- для сети 230 В AC или другого переменного тока;
- для гарантированной непрерывной работы при 14 А без теплового расчёта и охлаждения;
- для реверса двигателя — для этого необходим H-мост;
- для стабилизации напряжения, зарядки аккумулятора или защиты батареи;
- для систем, в которых отказ ключа может создать опасность для человека.
Примеры применения
Управление DC-освещением
Контроллер включает совместимую LED-ленту или лампу через отдельный источник питания. PWM можно использовать для регулировки средней мощности, если нагрузка поддерживает такой режим.
Насос в системе полива
Модуль коммутирует насос по сигналу датчика или таймера. Источник, провода и ключ подбирают по пусковому току, а параллельно двигателю устанавливают элемент подавления выбросов напряжения.
Соленоид или клапан
Дискретный выход PLC или микроконтроллера управляет отдельной силовой цепью клапана. Для катушки необходим защитный диод или другой ограничитель обратной ЭДС.
Подключение и первый запуск
Проверьте нагрузку
Определите рабочее напряжение, длительный и пусковой ток. Подберите источник, провода, клеммы, предохранитель и охлаждение с запасом.

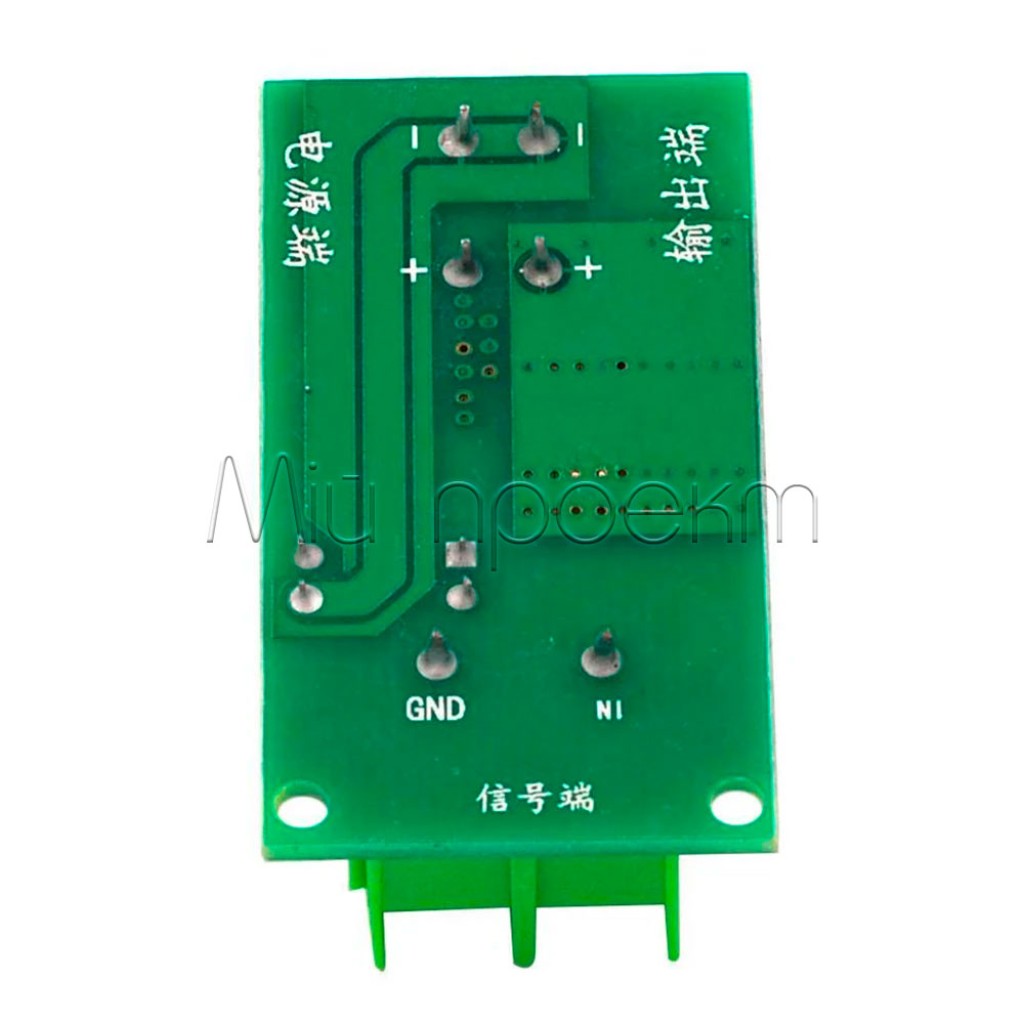

Сверьте обозначения клемм
Перед монтажом прочитайте маркировку управляющего входа, силового источника и выхода непосредственно на полученной плате. Не переносите распиновку с похожего модуля.
Подключите силовую цепь
Обесточьте схему, соблюдайте полярность и установите предохранитель как можно ближе к источнику. Для индуктивной нагрузки добавьте защиту от обратной ЭДС.
Подключите управление
Подайте на сигнальный вход напряжение 3–20 В. Нагрузка должна питаться от силового источника, а не от выхода контроллера.
Проверьте нагрев
Начните с небольшой нагрузки, проверьте режим включения и выключения, а затем PWM. Постепенно повышайте ток и прекратите работу, если транзистор, плата, клеммы или провода чрезмерно нагреваются.
Ограничения и безопасность
Только постоянный ток
Не подключайте модуль к сети 230 В AC. Не превышайте 80 В DC и обеспечьте изоляцию, корпус и монтаж, подходящие для фактического напряжения силовой цепи.
Защита индуктивной нагрузки
Двигатель, насос, реле, соленоид или клапан создаёт выброс напряжения при выключении. Установите защитный диод, TVS или другой ограничитель, рассчитанный на конкретные значения тока и напряжения.
14 А — не гарантия непрерывной работы платы
Не планируйте длительную работу при 14 А только на основании максимального значения. Уменьшите нагрузку, обеспечьте теплоотвод и проверьте температуру во время реальной работы.
PWM может увеличивать нагрев
Оптрон и цепь затвора замедляют переключение по сравнению со специализированным драйвером. Для длительного регулирования мощности двигателя используйте значительный запас по току или специализированный моторный драйвер.
Внешний предохранитель
Модуль не заменяет защиту проводки от короткого замыкания. При наличии совместимого держателя можно выбрать автомобильный предохранитель Mini необходимого номинала; номинал определяют по самому слабому элементу цепи.
FAQ
Можно ли непрерывно коммутировать 14 А?
Не следует рассчитывать на это без тепловой проверки. Значение 14 А для транзистора нормируется при температуре корпуса 25 °C, а готовая плата, клеммы и корпус могут не обеспечить такие условия.[1]
Можно ли управлять модулем от Arduino-совместимой платы?
Да, если выход контроллера соответствует диапазону 3–20 В. Через GPIO подают только управляющий сигнал; двигатель, лампу или другую силовую нагрузку питают от отдельного источника.
Поддерживает ли модуль PWM?
Да, но допустимая частота для готовой платы не нормирована. Начинайте с небольшой нагрузки и контролируйте температуру, особенно при управлении двигателем.
Можно ли изменять направление вращения двигателя?
Нет. Один MOSFET-ключ управляет питанием в одном направлении. Для реверса необходим H-мост или соответствующий драйвер двигателя.
Регулирует ли модуль выходное напряжение?
Нет. В режиме PWM модуль изменяет долю времени, в течение которого нагрузка подключена к источнику, но не работает как стабилизатор или DC-DC-преобразователь.
Документы и источники
- Vishay Siliconix, IRF530S, SiHF530S Power MOSFET Datasheet, rev. D от 07.09.2020 — тип транзистора, корпус D2PAK, пределы напряжения и тока, а также условия нормирования параметров.
