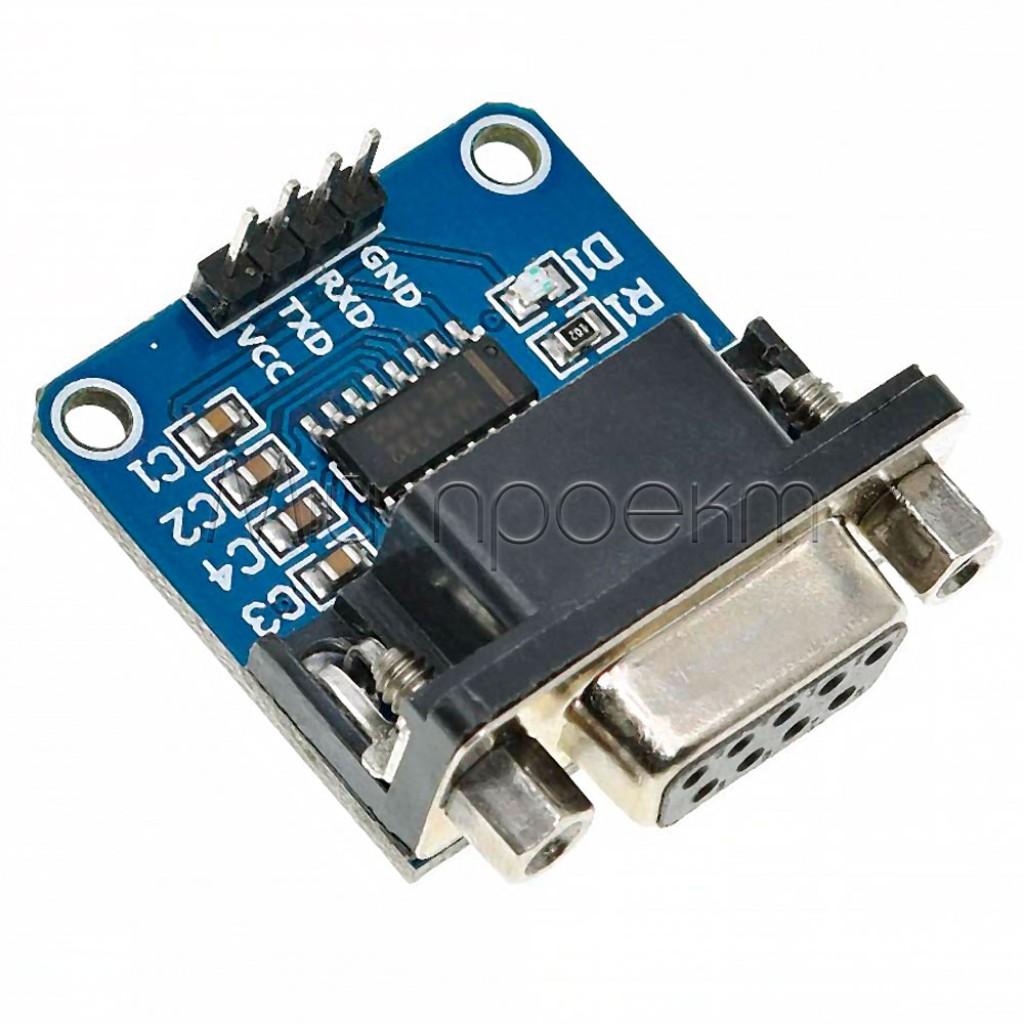

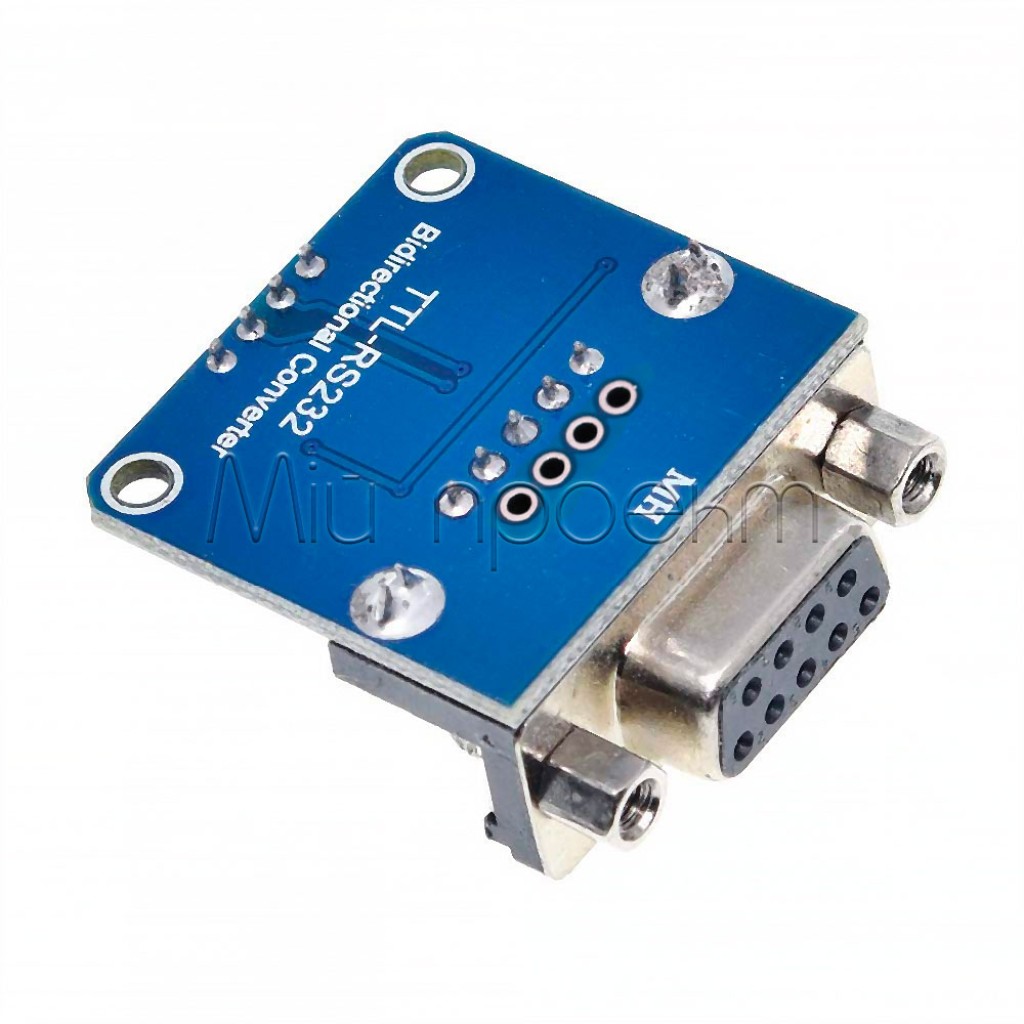

Кратко о модуле MAX3232 с DB9
Модуль на MAX3232 согласовывает электрические уровни между портом RS-232 с разъёмом DB9 и UART TTL микроконтроллера или другой цифровой платы. Он обеспечивает двунаправленный обмен по линиям передачи и приёма, когда оба устройства используют совместимую распиновку и одинаковые параметры последовательной связи.
Ключевые характеристики
- Функция
- двунаправленное преобразование уровней RS-232 ↔ UART TTL
- Микросхема
- MAX3232
- Питание модуля
- 3,3–5 В
- Сторона RS-232
- DB9 female, 9 контактов
- Сторона TTL
- 4 контакта: VCC, GND, TXD, RXD

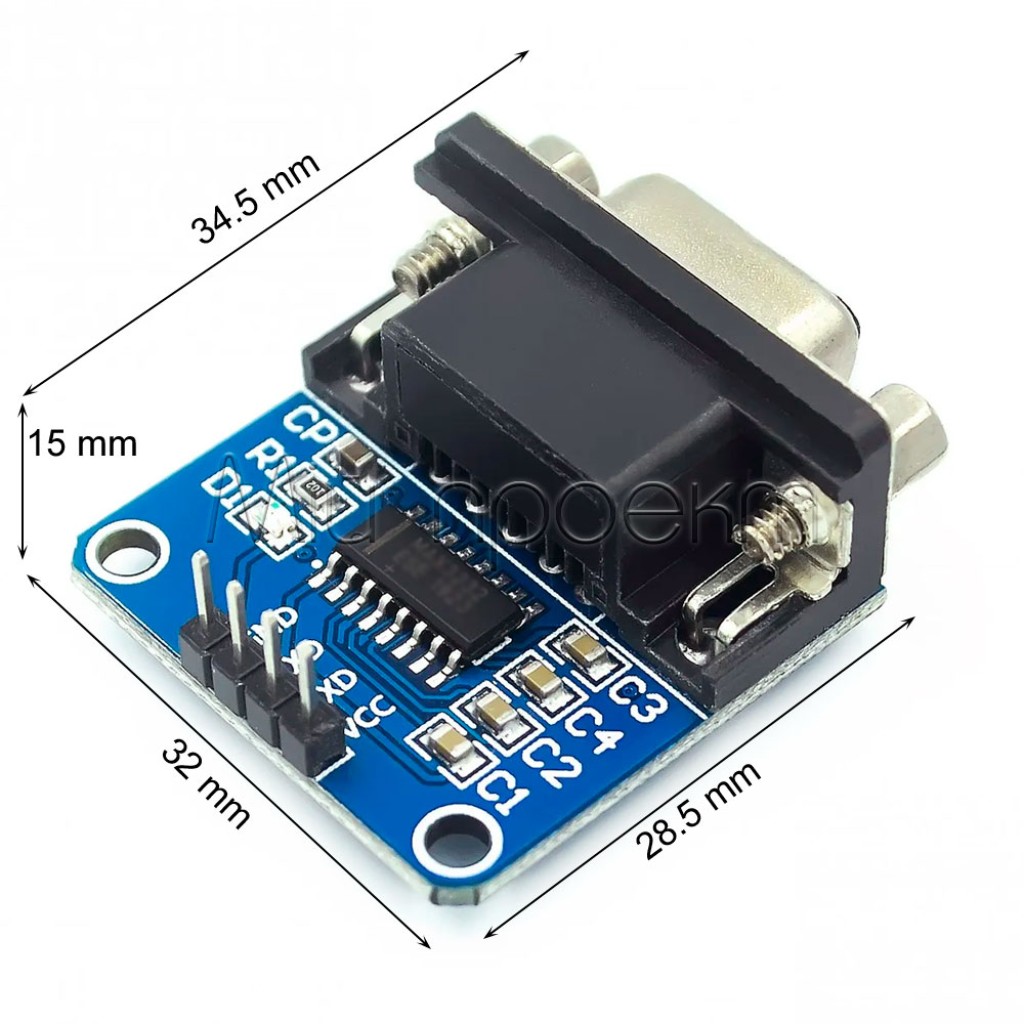

- Размеры модуля
- 32 × 28,5 × 15 мм
- Масса
- 10 г
- Дополнительно
- индикатор питания и монтажные отверстия
Подробное описание и особенности
Преобразование электрических уровней

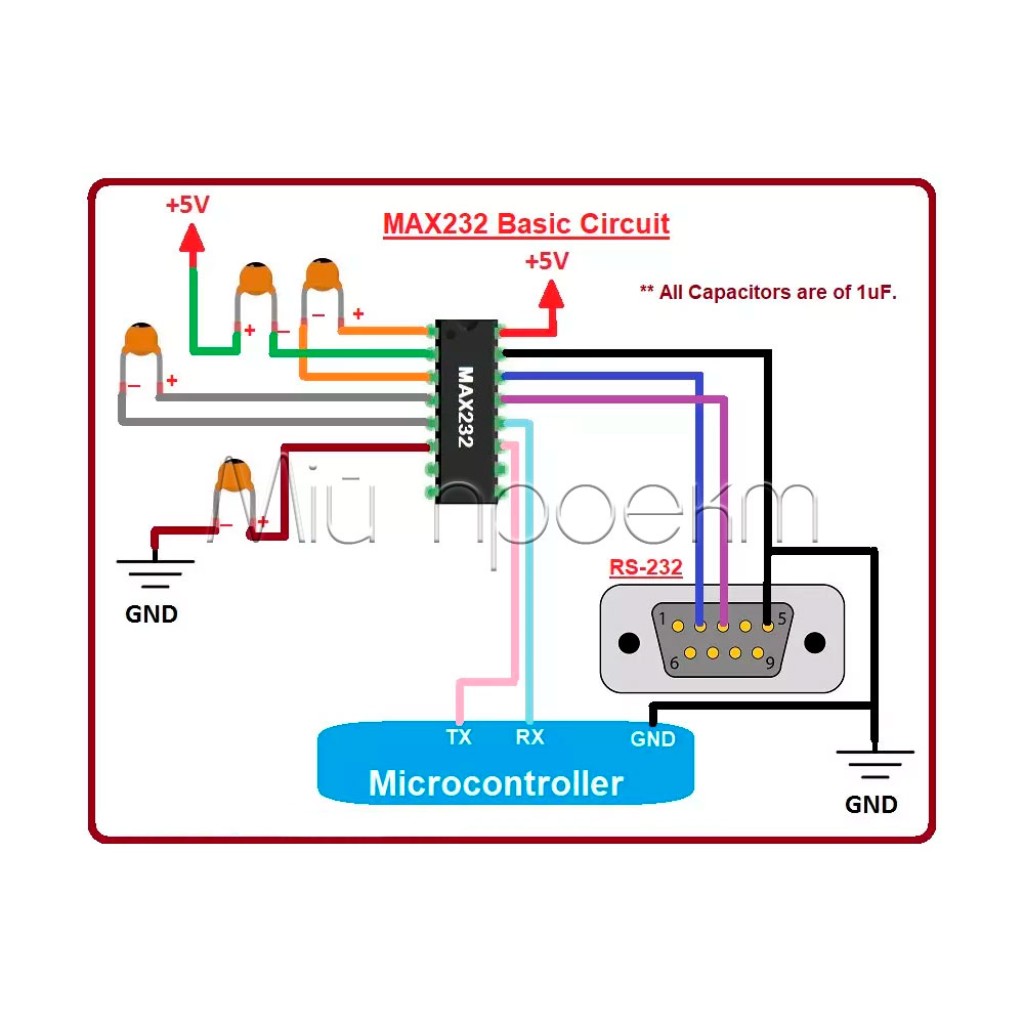

Микросхемы MAX3232 выполняют роль драйвера и приёмника линии RS-232 между асинхронным контроллером и последовательным разъёмом.[1][2] Модуль согласовывает электрические уровни RS-232 и UART TTL, но не изменяет протокол, скорость, чётность или формат кадра. Эти параметры необходимо одинаково настроить на обоих устройствах.
Четырёхконтактная сторона платы содержит VCC, GND, TXD и RXD. Для обмена выход передачи одного устройства соединяют со входом приёма другого. Обозначения TXD и RXD на разных вариантах плат могут указывать направление относительно разных сторон, поэтому определяйте логический вход и выход по маркировке фактически полученного модуля и документации подключаемого оборудования.
DB9 и совместимость с оборудованием
Разъём DB9 female упрощает механическое соединение с оборудованием RS-232, однако одинаковая форма разъёма не гарантирует совместимую распиновку. Перед монтажом проверьте назначение линий передачи, приёма и земли, роль сторон DTE/DCE и необходимость прямого или null-modem соединения.
Через четырёхконтактный TTL-разъём доступны базовые линии обмена без отдельно выведенных DTR, RTS, CTS и других служебных сигналов. Модуль подходит для устройств, которым достаточно передачи, приёма и общей земли; требования к аппаратному управлению потоком необходимо проверять отдельно.
Питание и практическая проверка
Модуль поддерживает питание 3,3–5 В. Напряжение выбирают в соответствии с допустимыми уровнями UART целевой платы. Для 3,3-вольтового контроллера используйте питание 3,3 В, если его документация не предусматривает другую схему согласования.
Светодиод показывает наличие питания, но не подтверждает правильность распиновки, параметров UART или прохождение данных. Если индикатор светится, а связи нет, последовательно проверьте направления сигналов, общую землю, схему DB9 и настройки обеих сторон.
Подойдёт / не подойдёт
Подойдёт
- для подключения UART TTL микроконтроллера к оборудованию с RS-232;
- для сервисной консоли, обмена командами, журналами или телеметрией;
- для 3,3- и 5-вольтовых UART-систем после проверки допустимых уровней;
- для устройств, которым достаточно линий передачи, приёма и GND;
- для стационарного монтажа платы через имеющиеся отверстия.
Не подойдёт
- для прямого подключения к USB или создания COM-порта без отдельного USB–serial адаптера;
- для RS-485, RS-422, CAN, I²C, SPI, SWD или JTAG;
- для оборудования, которому обязательно требуются DTR, RTS, CTS или другие невыведенные служебные сигналы;
- в качестве универсального программатора: прошивка возможна только через совместимый UART-bootloader целевого устройства;
- если неизвестны распиновка DB9, направления сигналов или параметры последовательного порта.
Примеры применения
Сервисный порт оборудования
Микроконтроллер может отправлять команды и принимать ответы от контроллера, прибора или другого устройства с документированным RS-232. Перед работой необходимо сверить распиновку DB9 и параметры UART.
Сбор данных через RS-232
Плата с UART TTL может получать показания или журналы от устройства RS-232 и передавать их в собственную программу. Питание модуля и логические уровни должны соответствовать контроллеру.
Последовательная консоль
Модуль можно установить между UART-консолью встраиваемой системы и терминалом RS-232 для диагностики, если для обмена достаточно двух сигнальных линий и общей земли.
Подключение
Проверьте типы интерфейсов
Одна сторона должна иметь RS-232, другая — UART TTL. Определите допустимое напряжение UART и необходимые параметры последовательного обмена.
Сверьте распиновку и направления
Проверьте контакты DB9 по документации оборудования. На TTL-стороне определите, какой контакт является логическим входом модуля, а какой — выходом; не полагайтесь только на общую схему похожей платы.
Подключите питание
Подайте на VCC стабильные 3,3 или 5 В в соответствии с логикой целевого устройства, а GND модуля соедините с землёй контроллера.
Соедините сигнальные линии
Подключите TX контроллера к логическому входу модуля, а RX контроллера — к логическому выходу модуля. Используйте обозначения и направления именно на полученной плате.
Настройте и проверьте обмен
Установите одинаковые скорость, биты данных, чётность и стоп-биты. При отсутствии связи проверьте DTE/DCE, необходимость null-modem схемы, общую землю и направления сигналов.
Ограничения и безопасность
Не подавайте более 5 В на VCC
Для готового модуля используйте питание только в диапазоне 3,3–5 В. Превышение рабочего напряжения может повредить микросхему и другие компоненты платы.
Не соединяйте RS-232 с UART TTL напрямую
Подключайте RS-232 через сторону DB9, а UART TTL — через четырёхконтактный разъём модуля. Обход преобразователя может привести к неправильной работе или повреждению UART-входа.

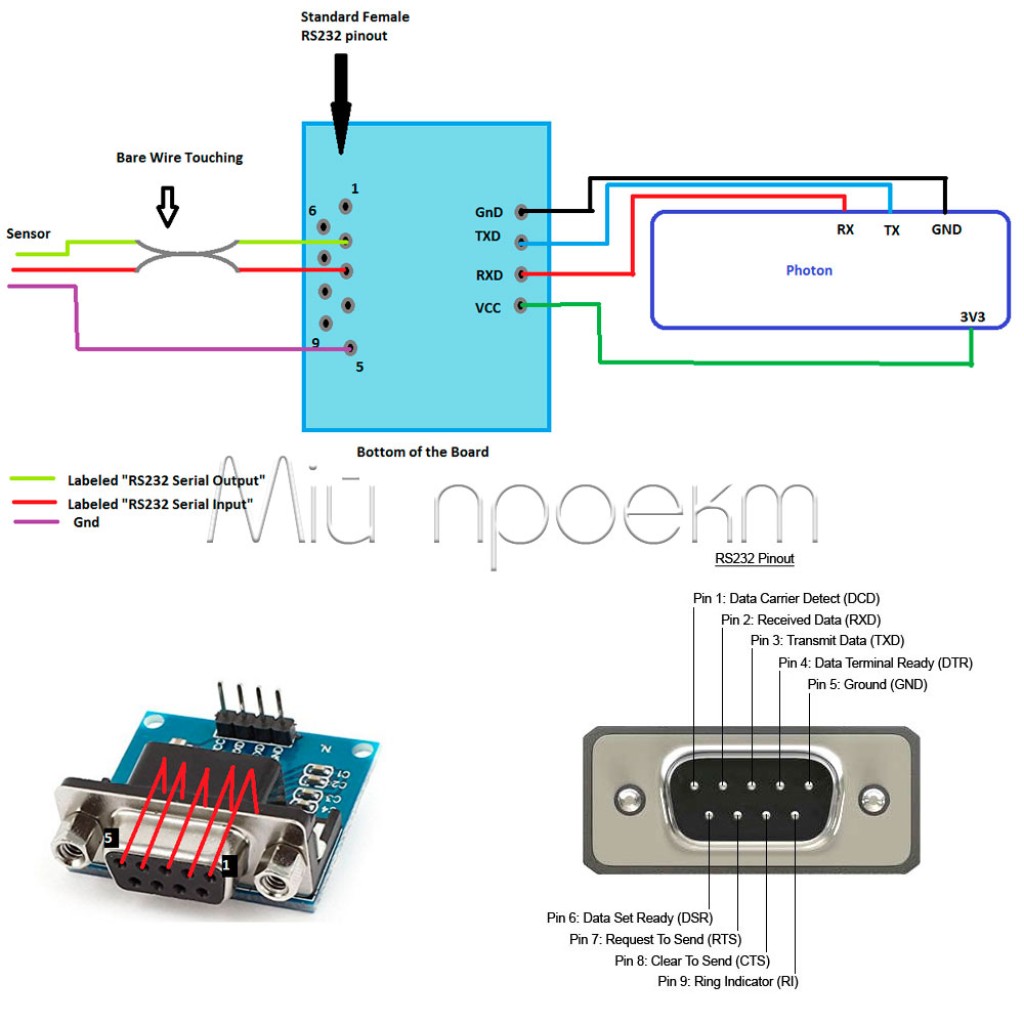

DB9 требует проверки распиновки
Одинаковый 9-контактный разъём не определяет роль DTE/DCE и схему линий. Перед подключением сверьте передачу, приём, GND и необходимость прямого или null-modem кабеля.
Не объединяйте источники питания наугад
Если контроллер уже питается отдельно, используйте один определённый источник для VCC модуля и общий GND. Не соединяйте выходы двух источников без предусмотренной схемой развязки.
Защитите открытую плату
Во время монтажа избегайте коротких замыканий, металлических предметов, влаги и механической нагрузки на DB9 и штыревой разъём.
FAQ

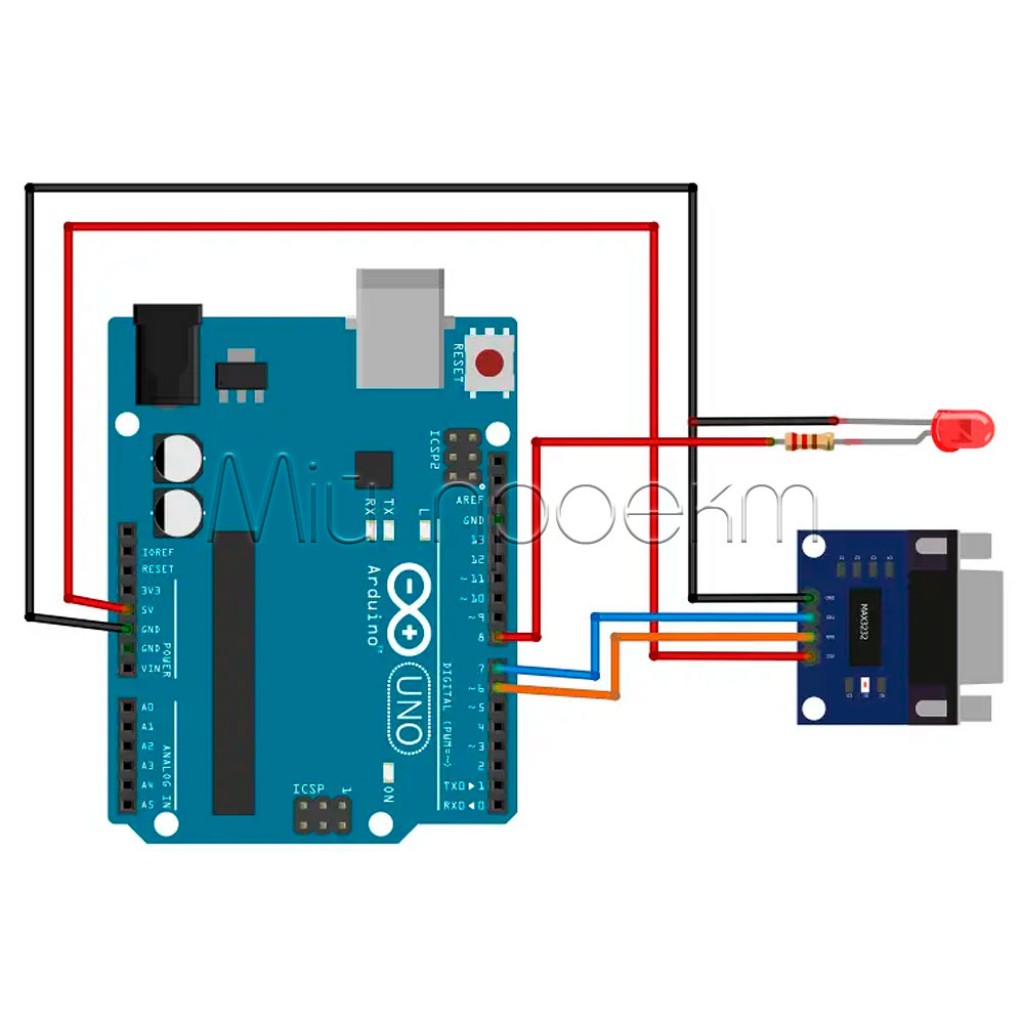

Можно ли подключить модуль к Arduino, ESP32 или STM32?
Да, если используется UART TTL и допустимый логический уровень совпадает с питанием модуля. Для 3,3-вольтового контроллера питайте модуль от 3,3 В и проверьте требования конкретной платы.
Появится ли COM-порт после подключения этого модуля к ПК?
Нет. MAX3232 преобразует уровни RS-232 и UART TTL, но не выполняет преобразование USB. Для компьютера без RS-232 необходим отдельный USB–RS-232 или USB–UART адаптер в зависимости от точки подключения.
Почему питание есть, но данные не передаются?
Проверьте общий GND, направления логического входа и выхода, распиновку DB9, роль DTE/DCE, одинаковую скорость, чётность, биты данных и стоп-биты.
Можно ли использовать модуль для прошивки?
Только если целевое устройство имеет совместимый UART-bootloader. На четырёхконтактном разъёме нет отдельных DTR и RTS, поэтому RESET или BOOT может потребоваться управлять вручную.
Какую максимальную скорость поддерживает модуль?
Максимальная скорость именно готовой платы не заявлена. Устанавливайте режим, предусмотренный подключённым оборудованием, и проверяйте стабильность обмена в реальной схеме, особенно с длинным кабелем.
Альтернативы и совместимые решения
- Если нужна более компактная плата, рассмотрите мини-модуль RS-232 ↔ TTL на MAX3232 размером 16 × 10 × 4 мм.
- Для прямого соединения компьютера с оборудованием RS-232 через USB подойдёт кабель-переходник USB–RS-232 HL-340.
- Для прямой работы компьютера с UART TTL можно выбрать USB–TTL UART адаптер на CH340G или USB–UART TTL конвертер на FT232RL.
Документы и источники
- Analog Devices / Maxim Integrated, техническое описание MAX3222/MAX3232/MAX3237/MAX3241, ред. 10 — функциональная роль MAX3232 как приёмника и драйвера RS-232.
- Texas Instruments, техническое описание MAX3232, ред. O — электрический интерфейс между асинхронным контроллером и портом RS-232.
