Коротко о HL-340

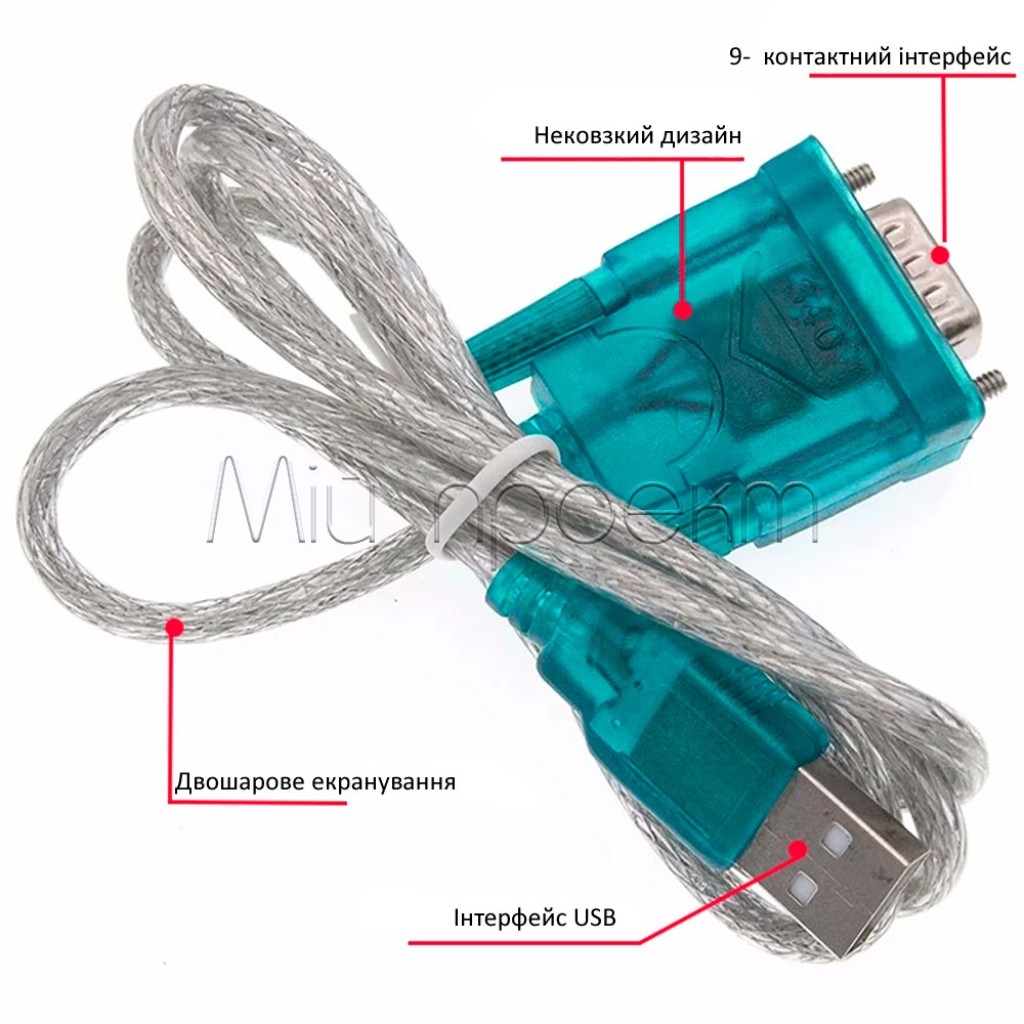

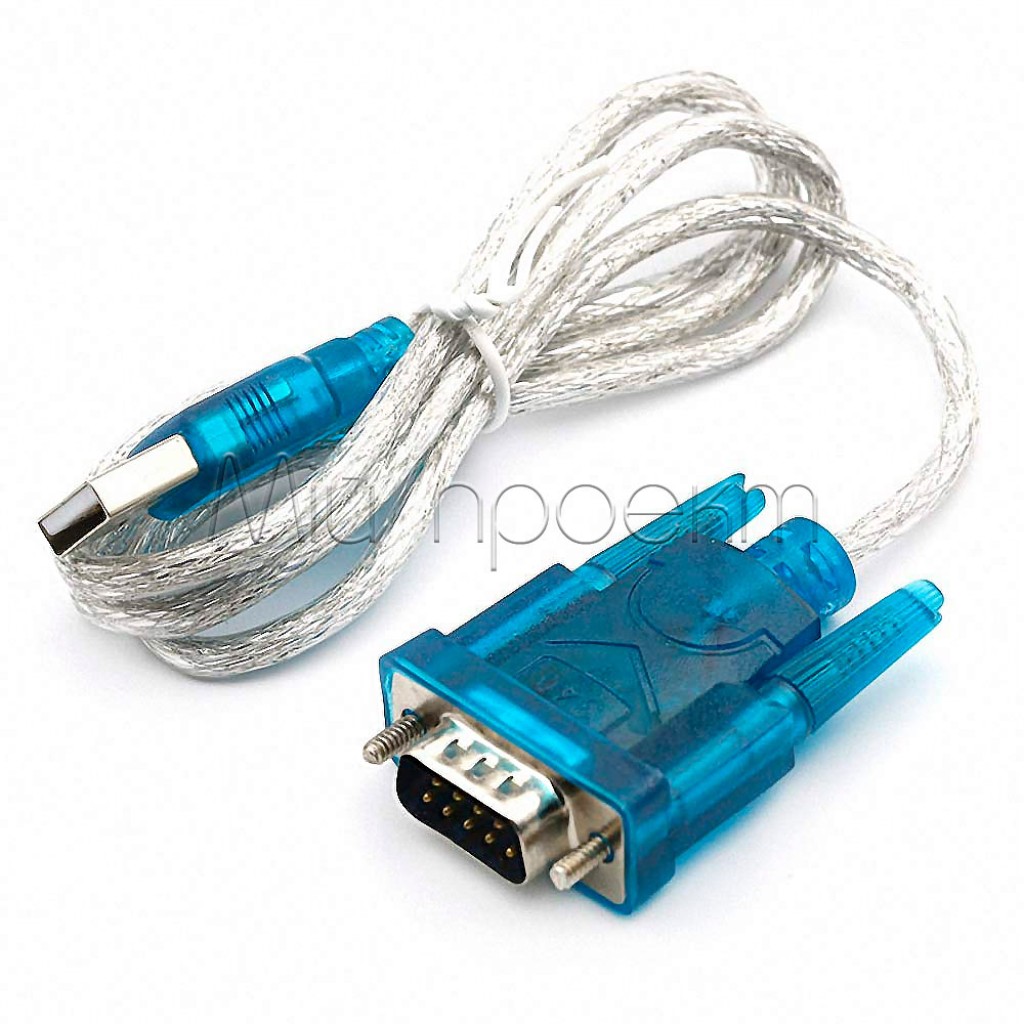

HL-340 добавляет компьютеру последовательный порт RS-232 через USB. Кабель предназначен для подключения оборудования с интерфейсом RS-232 и 9-контактным разъёмом DB9: сервисных контроллеров, измерительных приборов, систем автоматики и другой техники, в документации которой прямо указан RS-232.

HL-340 не является USB–TTL адаптером для прямого подключения к контактам TX/RX микроконтроллера. Перед заказом сверьте тип интерфейса, разъём, распиновку и требования к служебным линиям в документации оборудования.

Ключевые характеристики

Модель адаптера: HL-340
Назначение: преобразование USB ↔ RS-232

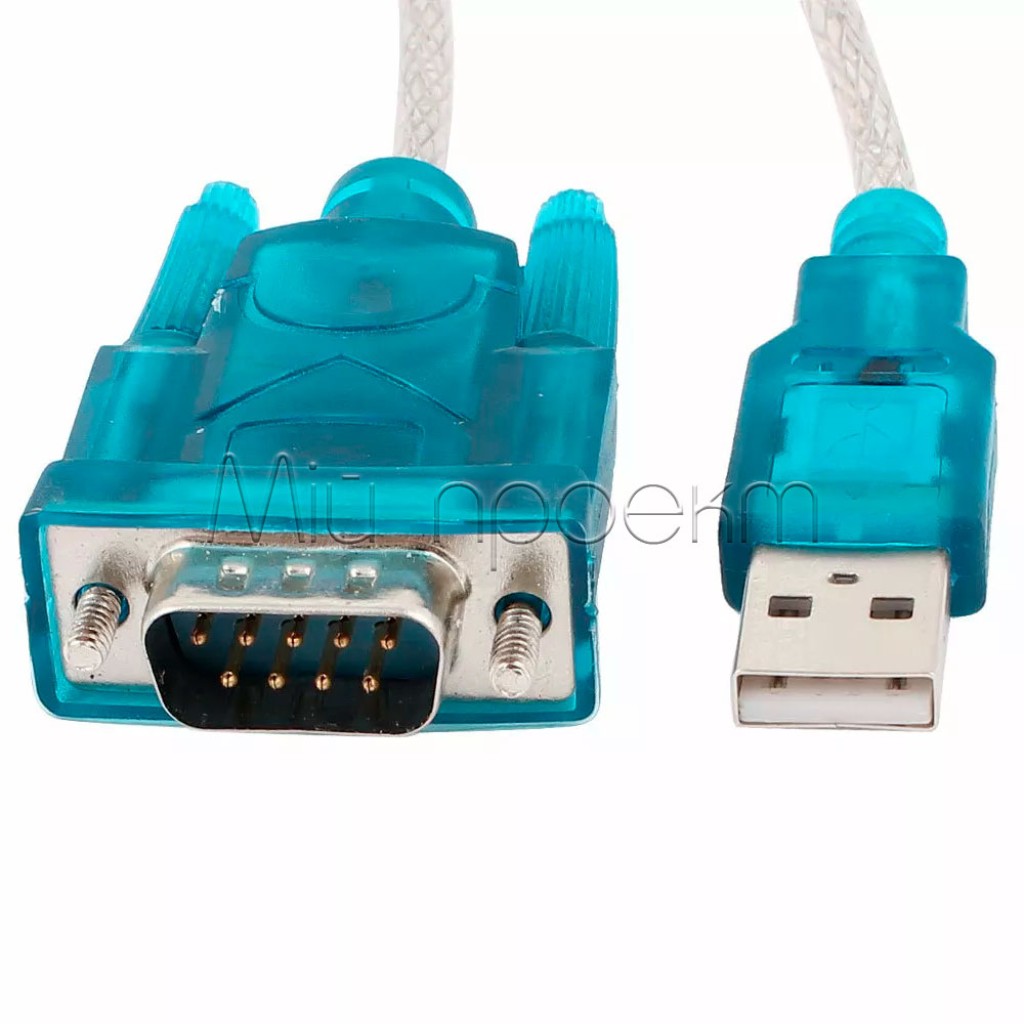

Разъём последовательного порта: DB9, 9-контактный D-Sub
Контроллер USB–serial: CH340 без уточнения суффикса
Скорость последовательного обмена: до 115200 бит/с
Совместимость с USB: USB 1.1 и USB 2.0
Питание адаптера: 5 В от USB-порта

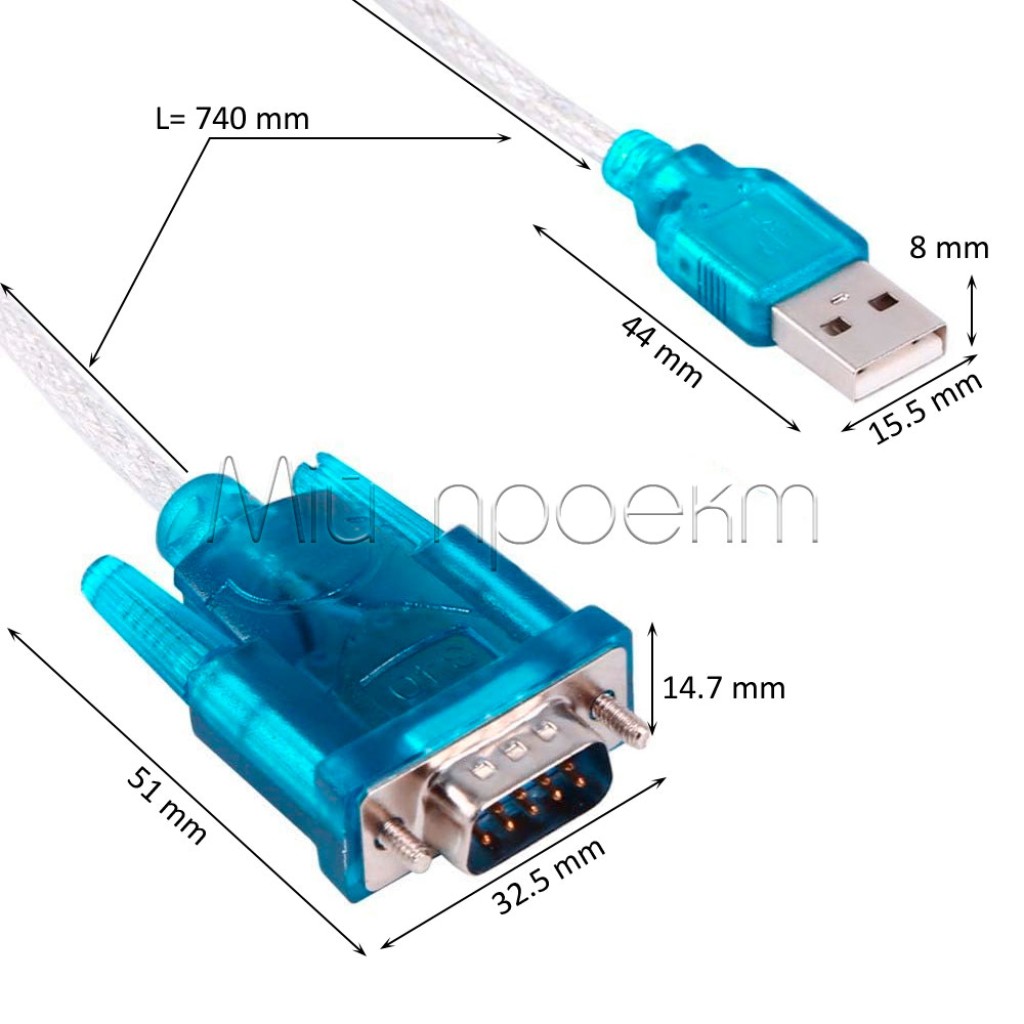

Длина кабеля: 74 см
Поддерживаемые ОС: Windows, Linux, macOS
Рабочая температура: 0…+70 °C
Вес: 58 г

Подробное описание и особенности

Виртуальный последовательный порт

Контроллер CH340 выполняет преобразование между USB и асинхронным последовательным интерфейсом.^[1] После распознавания HL-340 операционная система создаёт последовательный порт, который можно выбрать в терминальной, сервисной или измерительной программе.

Скорость, количество битов данных, чётность, стоп-биты и управление потоком задаются в соответствии с документацией подключённого устройства. Значение до 115200 бит/с является пределом адаптера, а не универсальной настройкой для любого оборудования.

RS-232, а не UART TTL

Разъём DB9 предназначен для оборудования с электрическим интерфейсом RS-232. Напряжение 5 В в характеристиках относится к питанию самого адаптера от USB и не означает, что на DB9 доступны логические уровни 5 В TTL.

Для платы разработчика или микроконтроллера с контактами TX, RX и GND необходим USB–UART TTL адаптер с совместимым напряжением логики. Прямое соединение RS-232 с UART TTL может привести к неправильной работе или повреждению входов.

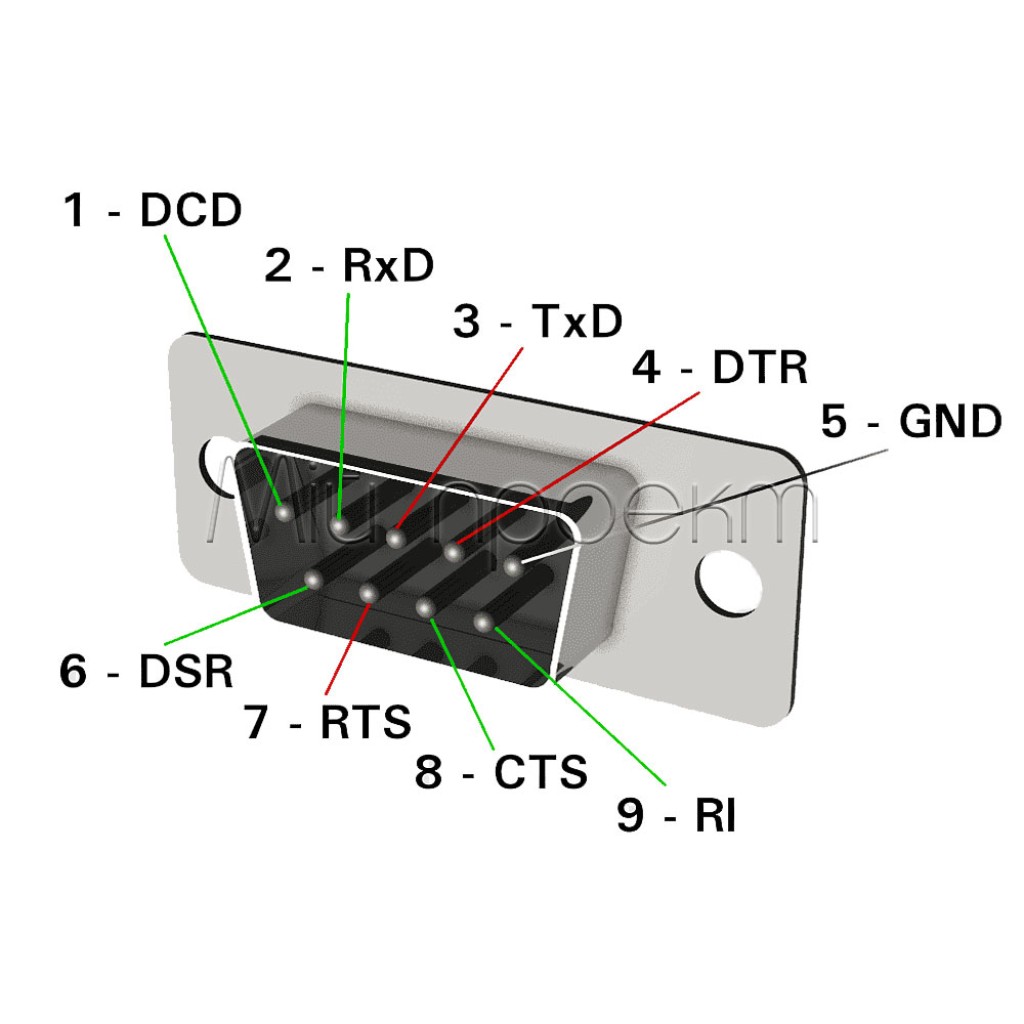

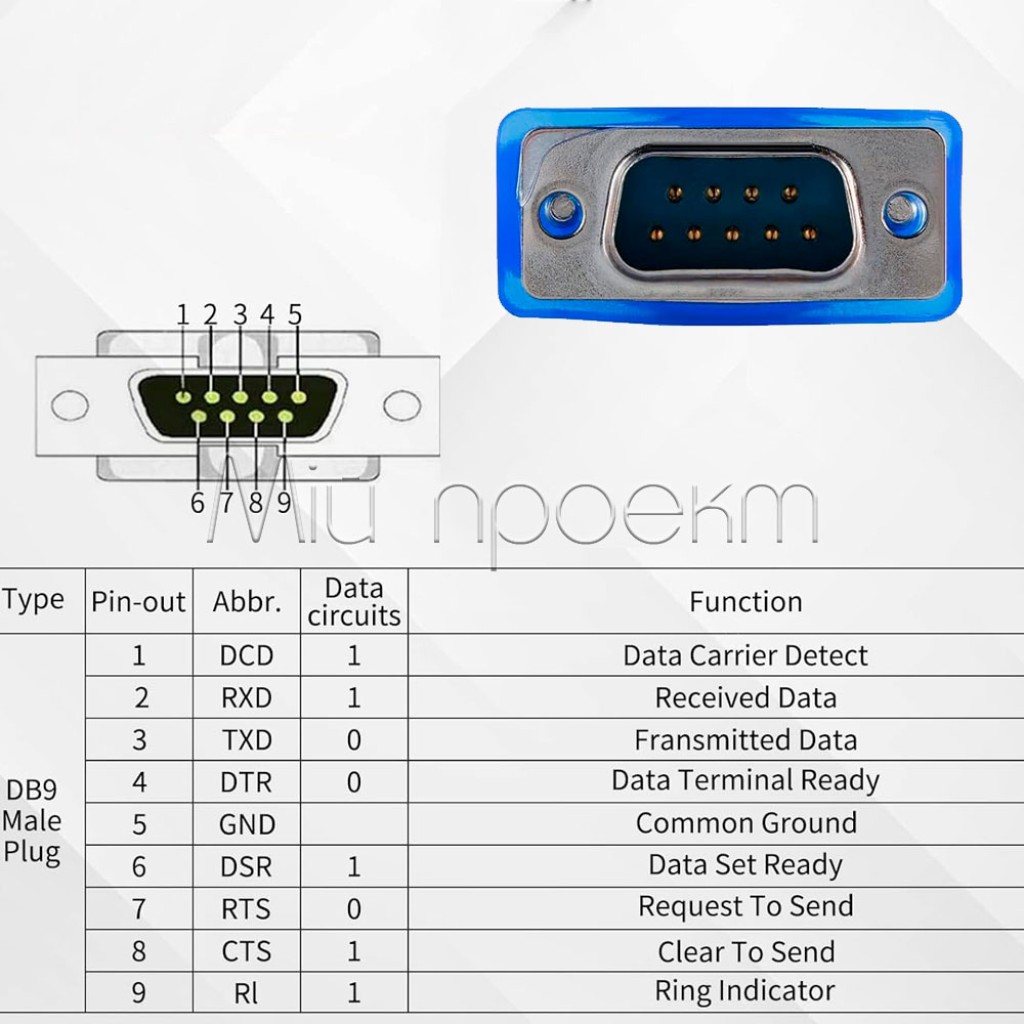

Распиновка и служебные сигналы

Одинаковая форма DB9 не гарантирует одинаковой схемы соединения. Перед подключением определите, нужен ли прямой кабель или схема null-modem, и сверьте контакты TXD, RXD и GND с документацией оборудования.

Если устройство требует аппаратного управления потоком или служебных сигналов RTS, CTS, DTR, DSR, DCD либо RI, проверьте их наличие и работу в вашем сценарии перед использованием адаптера в критической системе.

Драйверы

Для контроллеров CH340/CH341 производитель WCH предоставляет драйверы для Windows, Linux и macOS.^[2] Если после подключения порт не появился, установите соответствующий пакет, повторно подключите адаптер и проверьте список последовательных устройств в системе.

Подойдёт / не подойдёт

Подойдёт

для добавления порта RS-232 к компьютеру или ноутбуку с USB;
для настройки оборудования, в документации которого указан RS-232 через DB9;
для обмена командами, журналами или телеметрией через совместимый последовательный порт;
для работы со скоростью до 115200 бит/с, если её поддерживает подключённое устройство.

Не подойдёт

для прямого подключения к контактам UART TTL Arduino, ESP, STM32 или другого микроконтроллера;
для RS-485, RS-422, CAN, SWD, JTAG или USB-устройств;
в качестве универсального программатора микроконтроллеров;
в качестве гарантированной замены специализированного адаптера, если оборудование требует нестандартной распиновки или определённых служебных линий.

Примеры применения

Сервисная настройка оборудования

HL-340 можно использовать с конфигурационной программой для контроллера, привода или системы автоматики, если производитель оборудования предусмотрел порт RS-232 и указал его параметры обмена.

Обмен данными с измерительным прибором

Адаптер позволяет передавать команды и принимать результаты от прибора с RS-232. Перед работой необходимо сверить распиновку DB9, скорость, формат кадра и управление потоком.

Последовательная консоль RS-232

Терминальная программа может использовать созданный порт для чтения журналов или отправки команд устройству с документированной консолью RS-232.

Подключение

Проверьте интерфейс оборудования
В документации должен быть прямо указан RS-232. Обозначения UART, TTL, RS-485 или RS-422 означают другой электрический интерфейс.
Сверьте DB9 и схему кабеля
Проверьте тип разъёма, назначение контактов и необходимость прямого соединения или null-modem. Не соединяйте несовместимые разъёмы силой.
Подключите HL-340 к USB
Дождитесь появления нового последовательного порта. Если система не распознала адаптер, установите драйвер CH340/CH341 для своей ОС.
Настройте программу
Выберите созданный порт и установите скорость, биты данных, чётность, стоп-биты и управление потоком точно по инструкции подключённого устройства.
Проверьте обмен
Если данных нет, последовательно проверьте номер порта, драйвер, параметры кадра, распиновку, схему straight/null-modem и требования к служебным сигналам.

Ограничения и безопасность

Не подключайте DB9 непосредственно к UART TTL

RS-232 и UART TTL имеют разные электрические уровни. Для контактов TX/RX микроконтроллера используйте USB–TTL адаптер с соответствующим напряжением логики.

Сверяйте распиновку до подачи питания

Неправильная схема DB9 или неподходящий кабель null-modem могут заблокировать обмен, а ошибочное соединение с другим интерфейсом — повредить оборудование.

5 В питают адаптер, а не внешнее устройство

HL-340 получает питание от USB. Не используйте контакты DB9 в качестве источника питания и не подавайте внешнее напряжение на адаптер без предусмотренной производителем схемы.

Соблюдайте рабочие условия

Используйте кабель при температуре 0…+70 °C, не допускайте натяжения шнура и боковой нагрузки на USB и DB9.

FAQ

Можно ли подключить HL-340 непосредственно к Arduino или ESP?

Нет, если на плате доступны обычные контакты UART TTL. Для них необходим USB–TTL адаптер с совместимым напряжением логики; HL-340 предназначен для RS-232 через DB9.

Почему после подключения не появился COM-порт?

Проверьте другой USB-порт, установите драйвер CH340/CH341 для своей операционной системы и повторно подключите адаптер. В Linux дополнительно проверьте права пользователя на последовательное устройство.

Почему порт есть, но оборудование не отвечает?

Прежде всего сверьте скорость, биты данных, чётность, стоп-биты, управление потоком, распиновку DB9 и необходимость соединения null-modem.

Будет ли HL-340 работать на скорости 115200 бит/с?

Адаптер поддерживает скорость до 115200 бит/с, но подключённое устройство и программа также должны поддерживать то же значение и одинаковый формат кадра.

Гарантирует ли DB9 совместимость с любым устройством RS-232?

Нет. Необходимо проверить тип разъёма, распиновку, схему straight/null-modem и необходимые служебные сигналы. Одинаковый корпус DB9 не гарантирует электрической и функциональной совместимости.

Альтернатива для UART TTL

Для прямого подключения к контактам TX/RX микроконтроллера выберите CH340G USB–TTL UART с уровнями 3,3 или 5 В.

Документы и источники

Nanjing Qinheng Microelectronics (WCH), CH340 Datasheet, версия 3.4 — функция контроллера CH340 как преобразователя USB–serial.
Nanjing Qinheng Microelectronics (WCH), CH341SER: официальный драйвер для CH340/CH341 — поддержка Windows и ссылки на пакеты для Linux и macOS.
