Коротко про ESP32-S2-WROOM

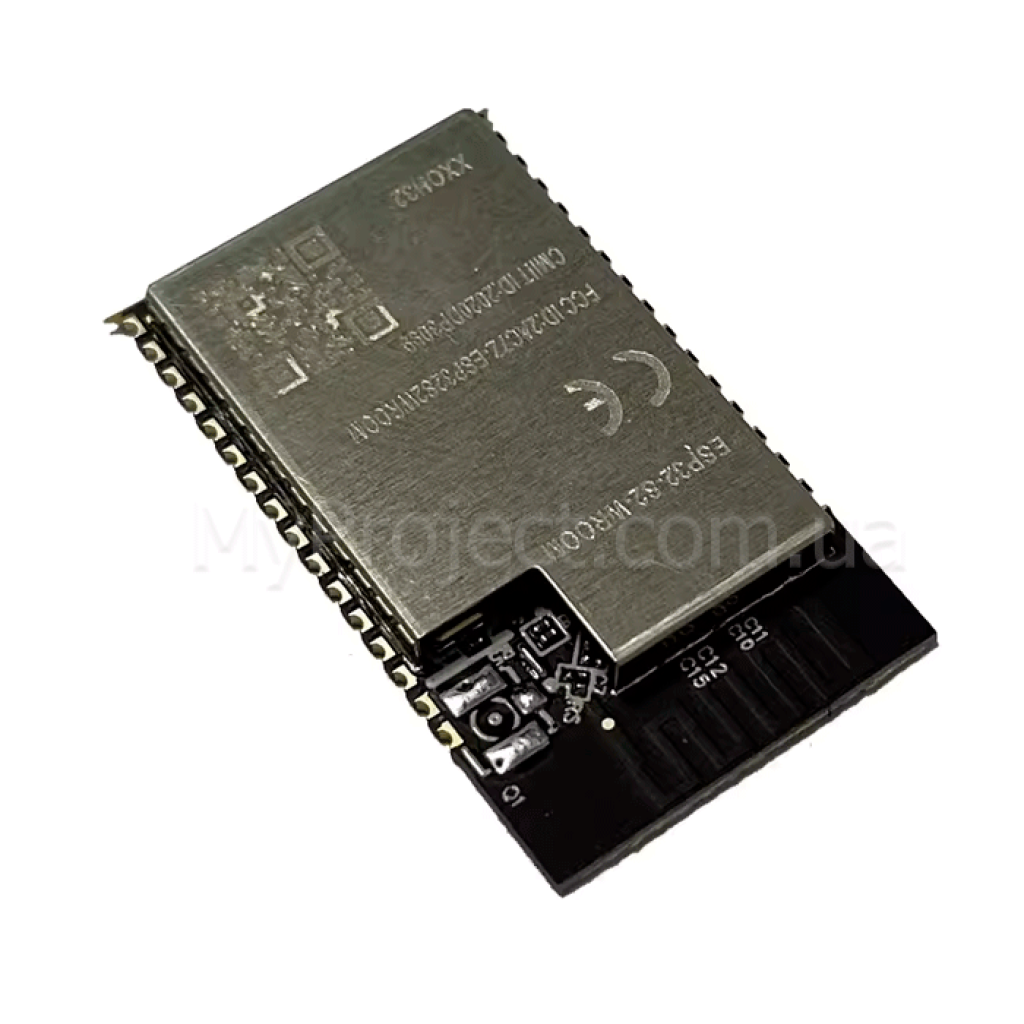

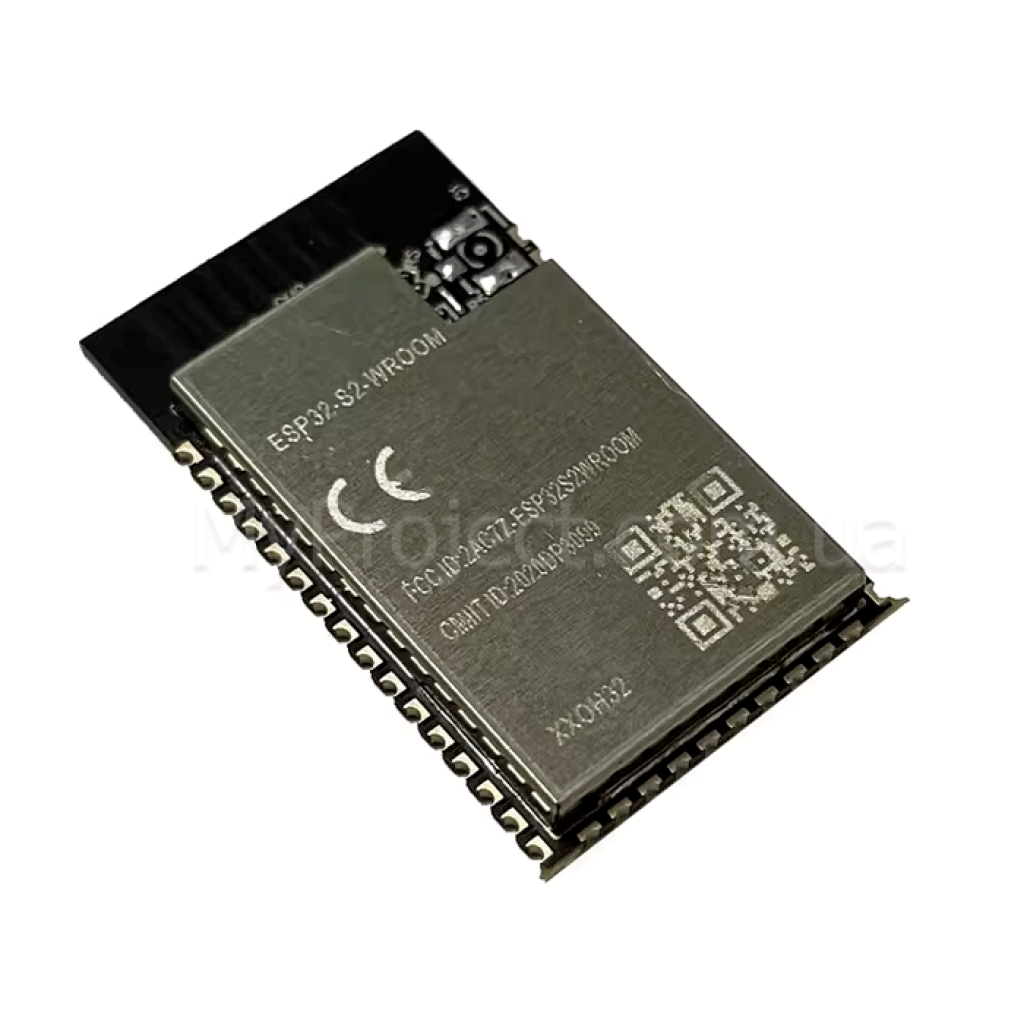

ESP32-S2-WROOM — одноядерний Wi-Fi MCU-модуль для монтажу на власну друковану плату. Він поєднує ESP32-S2, 4 МБ flash-пам’яті, 40-МГц кварцовий генератор і вбудовану PCB-антену; підходить для Wi-Fi сенсорних вузлів, контролерів, реєстраторів даних та USB-пристроїв.
Ключові характеристики
- Тип
- SMD Wi-Fi MCU-модуль із вбудованою PCB-антеною
- Мікроконтролер
- ESP32-S2, одноядерний 32-бітний Xtensa LX7
- Частота CPU
- до 240 МГц
- Вбудована SRAM
- 320 КБ
- Flash-пам’ять
- 4 МБ
- PSRAM
- немає
- Бездротовий зв’язок
- Wi-Fi 2,4 ГГц, IEEE 802.11 b/g/n; Bluetooth немає
- Швидкість Wi-Fi
- до 150 Мбіт/с на фізичному рівні 802.11n із каналом 40 МГц; це не гарантована прикладна пропускна здатність
- Доступні GPIO
- 37 виводів GPIO на модулі[1]
- Інтерфейси
- GPIO, SPI, UART, I²C, I²S, LCD, camera, LED PWM, TWAI, ADC, DAC, touch, full-speed USB OTG
- Живлення
- 3,0–3,6 В; рекомендовано 3,3 В
- Джерело живлення
- не менше 500 мА за рекомендованої напруги 3,3 В[1]
- Робоча температура
- від −40 до +85 °C
- Розміри
- 31 × 18 × 3,3 мм
Детальний опис та особливості
Модуль для власної плати

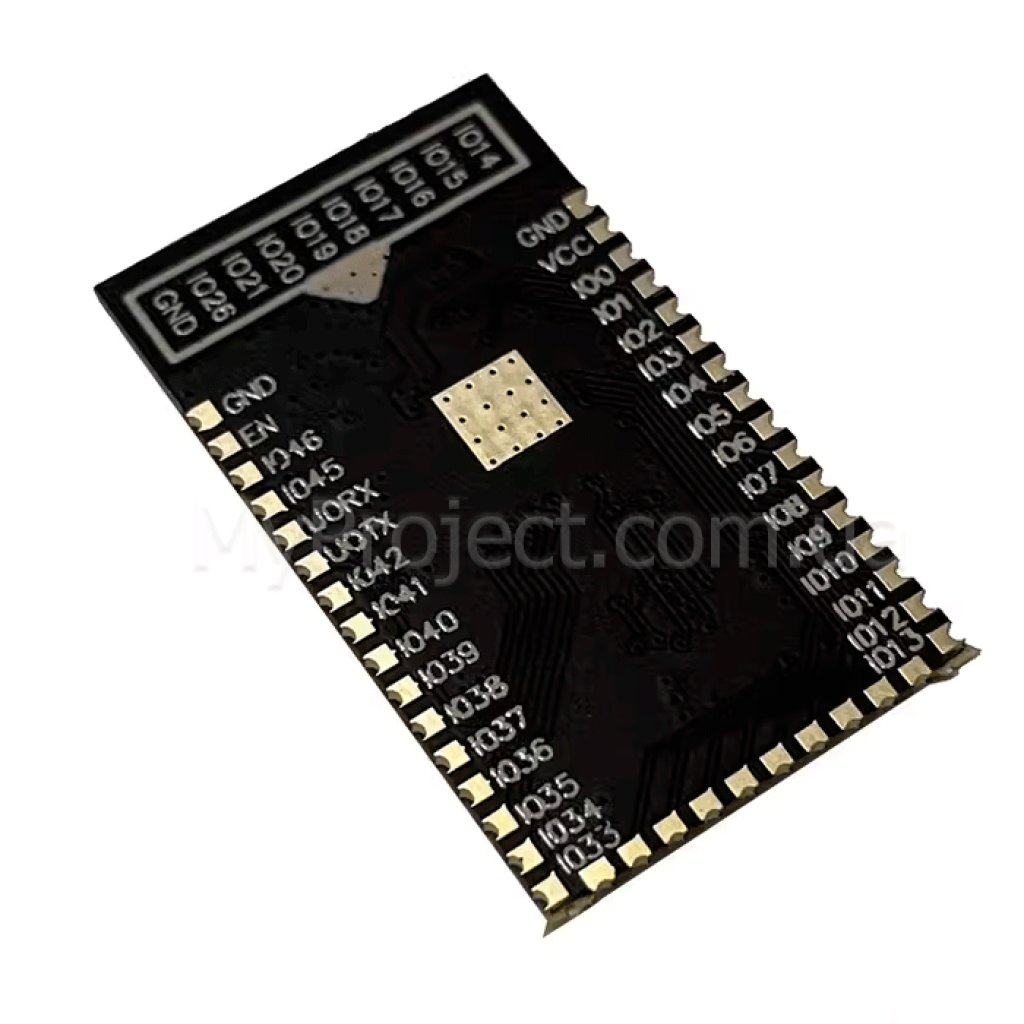

ESP32-S2-WROOM містить мікроконтролер, flash-пам’ять, кварцовий генератор і радіочастотну частину з PCB-антеною. Виводи призначені для поверхневого монтажу на плату-носій; USB-роз’єму, стабілізатора живлення та кнопок BOOT/RESET на модулі немає. Корпус має 42 нумеровані виводи та нижній EPAD, а посадкове місце слід переносити з креслення модуля, не з типового футпринта іншого ESP32.[1]
Живлення та запуск
Для роботи потрібна стабільна шина 3,3 В із доступним струмом щонайменше 500 мА. Біля входу живлення рекомендований конденсатор не менше 10 мкФ; короткі силові з’єднання та належне розв’язування зменшують ризик перезапусків під час передавання Wi-Fi. Вивід EN не можна залишати непідключеним. Для штатного запуску рекомендована RC-затримка, зазвичай 10 кОм і 1 мкФ, із перевіркою під фактичне джерело живлення.[1][2]
Програмування через USB або UART
ESP32-S2 підтримує пряме підключення full-speed USB: GPIO19 виконує функцію D−, а GPIO20 — D+. Прошивку також можна завантажувати через UART0. Для входу в ROM download mode GPIO0 утримують у низькому стані під час скидання.[1][3]
Для сервісної діагностики доцільно передбачити майданчики UART0 навіть за основного програмування через USB. USB CDC може зникати під час Light-sleep або Deep-sleep, після помилкового переналаштування USB-виводів чи до запуску програмного USB-стека; UART у таких випадках спрощує відновлення та читання журналу запуску.[3]
Розміщення вбудованої антени
PCB-антену ESP32-S2-WROOM бажано винести за край плати-носія. Якщо це неможливо, ділянку під антеною та поруч із нею потрібно звільнити від матеріалу плати, міді, трас і компонентів відповідно до рекомендацій з компонування. Усередині корпусу навколо антени рекомендований вільний простір щонайменше 15 мм у всіх напрямках; металеві деталі та високочастотні лінії поблизу погіршують радіозв’язок.[2]
Підійде / не підійде
Підійде
- для інтеграції Wi-Fi 2,4 ГГц у власну друковану плату;
- для сенсорних вузлів, реєстраторів даних і домашньої автоматизації;
- для керування периферією через SPI, I²C, UART, I²S, PWM, ADC або DAC;
- для USB-пристроїв і прямого програмування через вбудований USB OTG;
- для ремонту або продовження наявних конструкцій на ESP32-S2-WROOM.
Не підійде
- для макетної плати без перехідної PCB або власної плати-носія;
- для проєктів, яким потрібен Bluetooth;
- для конструкцій, де обов’язкова зовнішня антена: ESP32-S2-WROOM має вбудовану PCB-антену, а роз’єм зовнішньої антени належить модифікації ESP32-S2-WROOM-I;[1]
- для застосунків, що потребують вбудованої PSRAM;
- для нового довготривалого серійного виробництва без плану заміни, оскільки модуль має статус EOL.[1]
Приклади застосування
Wi-Fi сенсорний вузол
Модуль може опитувати датчики через I²C, SPI або ADC і передавати дані мережею Wi-Fi. У схемі потрібно передбачити стабільні 3,3 В, коректний запуск EN і вільну зону антени.
Контролер домашньої автоматизації
GPIO та PWM дають змогу керувати низьковольтними входами драйверів освітлення, реле або виконавчих модулів, а Wi-Fi — обмінюватися командами з локальним сервером. Силове навантаження підключають через відповідний драйвер, не безпосередньо до GPIO.
USB-пристрій із мережевим зв’язком
Вбудований full-speed USB OTG підходить для пристрою з USB CDC, HID або іншою підтримуваною прошивкою, а Wi-Fi забезпечує окремий мережевий канал. Лінії D+/D− потрібно розвести як диференційну пару за рекомендаціями для USB.
Підключення та інтеграція
-
Підготуйте посадкове місце
Використайте рекомендований land pattern ESP32-S2-WROOM і розмістіть антенну частину біля краю або за краєм плати-носія. Не замінюйте футпринт посадковим місцем іншого WROOM-модуля без звірки розмірів та нумерації.
-
Організуйте живлення 3,3 В
Підключіть стабілізовані 3,3 В до 3V3, об’єднайте всі потрібні GND і встановіть розв’язувальні конденсатори біля модуля. Джерело має віддавати щонайменше 500 мА без просідання.
-
Додайте EN і BOOT
Не залишайте EN у повітрі; реалізуйте підтягування та затримку запуску. Передбачте керування GPIO0 і скиданням для входу в режим завантаження.
-
Виберіть інтерфейс програмування
Для прямого USB підключіть GPIO19 до D−, GPIO20 до D+ і подайте живлення на модуль через окремий стабілізатор 3,3 В. Для UART використайте U0TXD, U0RXD і GND із логічним рівнем 3,3 В.
-
Перевірте схему до ввімкнення
Виміряйте напругу шини 3,3 В, перевірте полярність, відсутність короткого замикання, стан EN і GPIO0 та вільну зону антени. Після запуску проконтролюйте стабільність живлення під час передавання Wi-Fi.
Обмеження та безпека
Не подавайте 5 В на 3V3 або GPIO
Робочий діапазон живлення становить 3,0–3,6 В. Напругу USB 5 В потрібно знижувати зовнішнім стабілізатором; пряме підключення 5 В до модуля може його пошкодити.
Закладіть запас джерела живлення
Передавання Wi-Fi створює короткочасні струмові піки. Джерело зі слабкою навантажувальною здатністю або довгі тонкі проводи можуть спричинити просідання напруги, перезапуски та нестабільний зв’язок.
Не перекривайте PCB-антену
Мідь, компоненти, металевий корпус і кабелі біля антени погіршують радіозв’язок. Дотримуйтеся зони очищення та перевіряйте дальність зв’язку вже в кінцевому корпусі.[2]
Врахуйте статус EOL
Для ремонту та наявних конструкцій модуль залишається практичним, але для нового серійного виробу варто заздалегідь визначити сумісну заміну й не закладати необмежену майбутню доступність ESP32-S2-WROOM.[1]
Живлення, програмування та альтернатива
- Для отримання 3,3 В від джерела 5–20 В можна використати понижувальний перетворювач Mini560. Перед монтажем оберіть саме версію 3,3 В і перевірте вихід мультиметром.
- Для прошивання та діагностики через UART можна вибрати USB–TTL UART на CH340G або USB–UART TTL на FT232RL. Установіть логічний рівень 3,3 В; модуль ESP32-S2-WROOM живіть від окремого стабільного джерела.
- Якщо потрібна готова плата для швидкого макетування з USB-UART і Bluetooth, розгляньте ESP32 MiniKit із CP2104. Це інша платформа ESP32, а не сумісна за виводами заміна ESP32-S2-WROOM.
FAQ
Чи можна живити ESP32-S2-WROOM від 5 В?
Безпосередньо — ні. Модулю потрібні 3,0–3,6 В, рекомендовано стабілізовані 3,3 В із доступним струмом щонайменше 500 мА.
Чи підтримує ESP32-S2-WROOM Bluetooth?
Ні. ESP32-S2-WROOM підтримує Wi-Fi 2,4 ГГц, але не Bluetooth.
Чи можна прошивати модуль без USB–UART адаптера?
Так. ESP32-S2 має вбудований USB OTG і може завантажувати прошивку через GPIO19/GPIO20 після реалізації USB-розводки, живлення 3,3 В та керування режимом BOOT. UART залишається корисним резервним інтерфейсом.
Чи можна підключити зовнішню антену?
Модифікація ESP32-S2-WROOM має вбудовану PCB-антену без зовнішнього антенного роз’єму. Для зовнішньої антени потрібна модифікація ESP32-S2-WROOM-I.
Чому USB-консоль може зникати?
USB CDC припиняє роботу в Light-sleep і Deep-sleep, а також може бути недоступною до запуску програмного USB-стека або після переналаштування USB-виводів. Для відновлення й журналів запуску передбачте доступ до UART0.[3]
Чи можна встановити модуль безпосередньо в макетну плату?
Ні. ESP32-S2-WROOM має SMD-виводи й потребує плати-носія або спеціального перехідника з правильним посадковим місцем.
Документи та джерела
- Espressif Systems, ESP32-S2-WROOM & ESP32-S2-WROOM-I Datasheet, версія 1.5 від 24.02.2025 — модифікація антени, пам’ять, GPIO, живлення, габарити, інтерфейси, посадкове місце та статус EOL.
- Espressif Systems, ESP32-S2 Hardware Design Guidelines: PCB Layout Design — розміщення модуля, зона антени, живлення та розведення USB.
- Espressif Systems, ESP-IDF Programming Guide: USB OTG Console for ESP32-S2 — пряме програмування через USB, GPIO19/GPIO20, режим завантаження та обмеження USB CDC.
