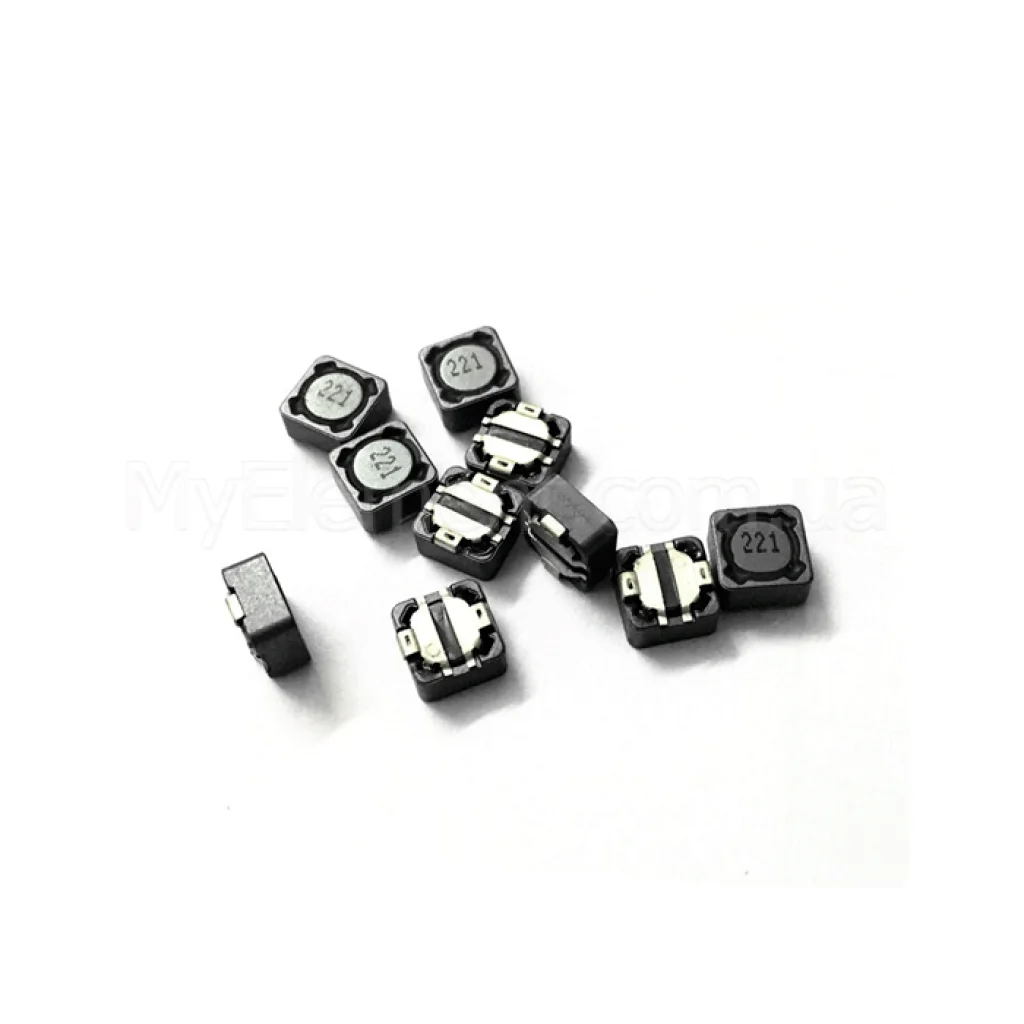

Дросель CD74R 1UH/ 1.5UH/ 2.2UH/ 3.3UH/ 4.7UH/ 6.8UH/ 10UH/ 15UH/ 22UH/ 33UH/ 47UH/ 68UH/ 100UH/ 150UH/ 220UH/ 330UH/ 470UH/ 680UH екранована котушка індуктивності

Name: Дросель CD74R 1UH/ 1.5UH/ 2.2UH/ 3.3UH/ 4.7UH/ 6.8UH/ 10UH/ 15UH/ 22UH/ 33UH/ 47UH/ 68UH/ 100UH/ 150UH/ 220UH/ 330UH/ 470UH/ 680UH екранована котушка індуктивності
Brand: Мій Проект
SKU: 5423
Price: 6.00 UAH
Availability: InStock

Країна-виробник: Китай Код товару: 5423

Все про товар

Опис

Характеристики

Відгуки 0

Питання0

Дросель CD74R 1UH/ 1.5UH/ 2.2UH/ 3.3UH/ 4.7UH/ 6.8UH/ 10UH/ 15UH/ 22UH/ 33UH/ 47UH/ 68UH/ 100UH/ 150UH/ 220UH/ 330UH/ 470UH/ 680UH екранована котушка індуктивності

В наявності

Код товару: 5423

6.00 грн

Знайшли дешевше?

10 або більше 5.00 грн

100 або більше 4.00 грн

Котушка індуктивності *

Максимальний струм:0.7 - 1.3 А

Номінальне значення індуктивності:1 - 680 мкГн (мікро Генрі)

Опір постійному струму:0.3 - 0.016 Ом

Робоча температура:-40°C ... +125°C

Розмір:7 х 7 х 4 мм

Тип корпусу:SMD (поверхневий монтаж)

Точність:± 20%
