Коротко про AU-YK04

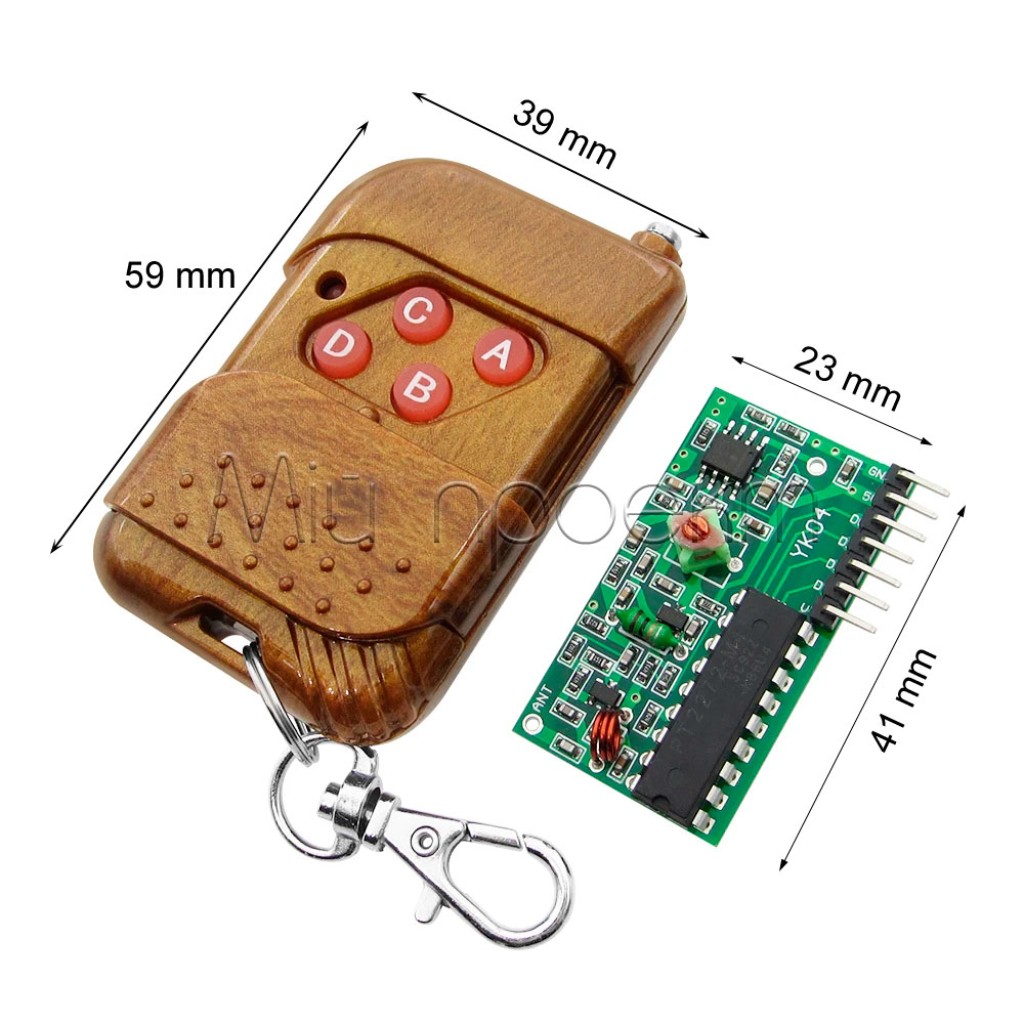

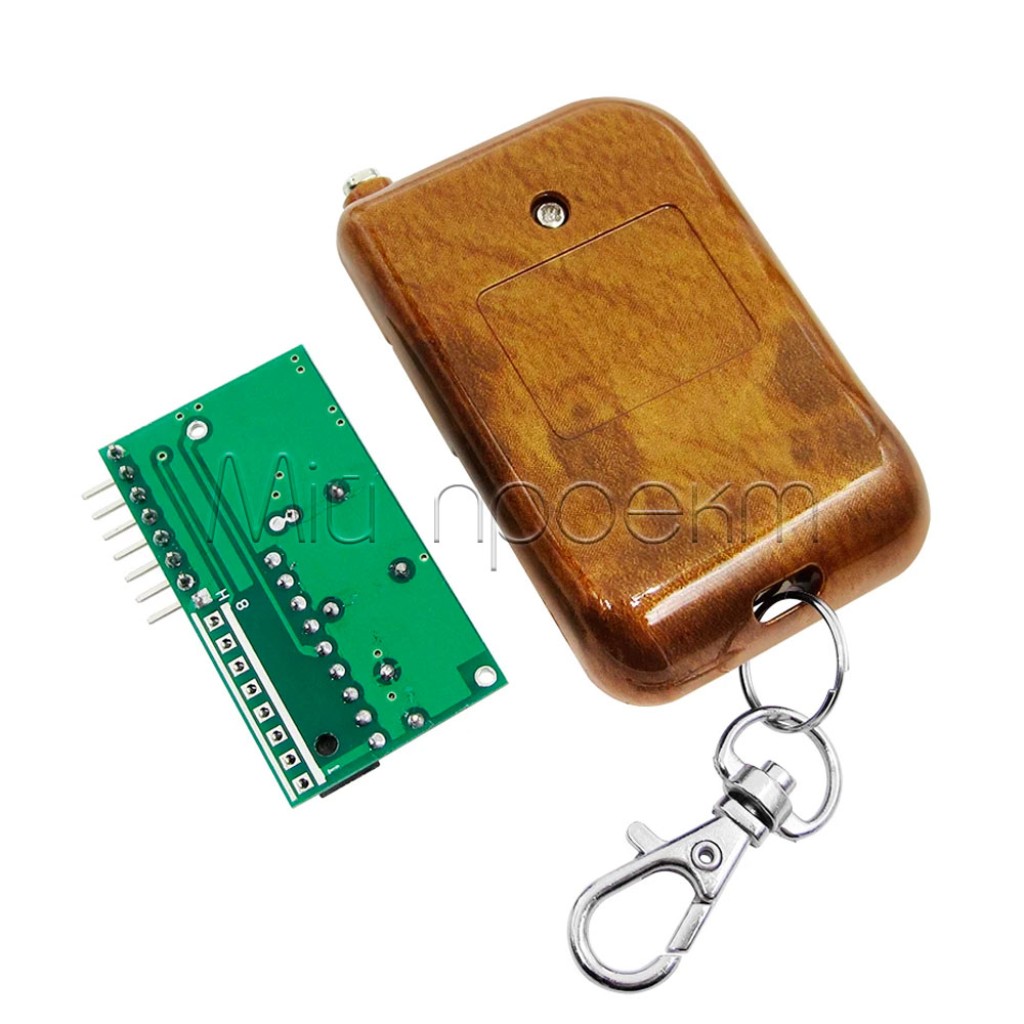

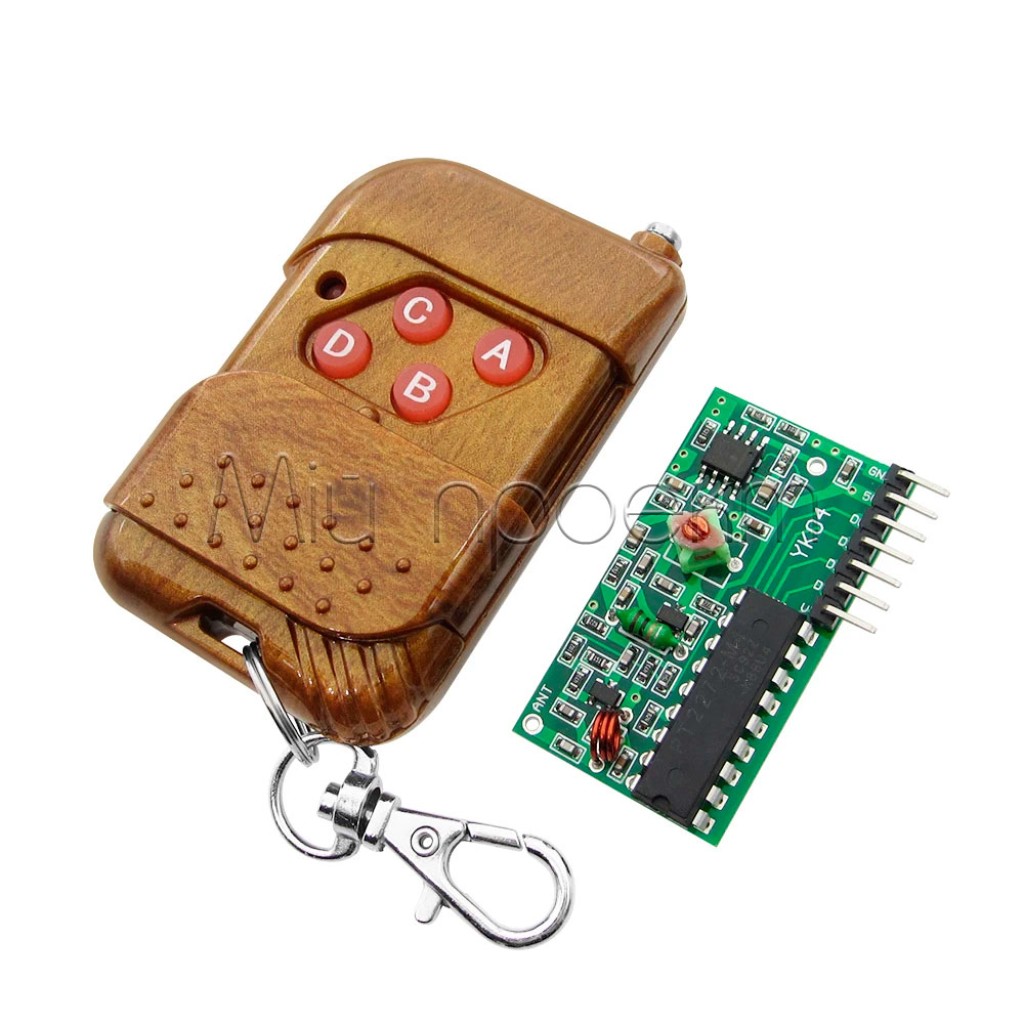

AU-YK04 — комплект бездротового керування на 315 МГц, до якого входять чотирикнопковий пульт-передавач і приймальна плата. Чотири виходи приймача формують логічні сигнали для контролера, драйвера або релейного модуля.
Ключові характеристики
- Тип товару
- комплект із пульта-передавача та приймальної плати
- Робоча частота
- 315 МГц
- Кількість команд
- 4
- Живлення приймальної плати
- 12 В DC
- Рівень вихідних сигналів
- 5 В
- Декодер приймача
- PT2272-M4 постачальник[1]
- Режим виходів M4
- моментальний: канал активний під час утримання відповідної кнопки[2]
- Дальність
- до 100 м на відкритому просторі за сприятливих умов
Детальний опис та особливості
Чотири радіокоманди без програмування передавача
Кожна кнопка пульта відповідає окремому каналу приймача. Пара PT2262/PT2272 передає та декодує фіксований адресний код і стан кнопки, тому для отримання базових логічних команд програмне декодування радіосигналу не потрібне.[2][3]
Моментальний режим PT2272-M4
У виконанні з PT2272-M4 вихід активний, доки приймач отримує команду від натиснутої кнопки. Після відпускання кнопки сигнал вимикається. Для функції «натиснути один раз — увімкнути, натиснути ще раз — вимкнути» потрібен зовнішній тригер, мікроконтролер або інший виконавчий модуль.[1][2]
Адресний код і сумісність
Передавач і приймач повинні працювати на частоті 315 МГц, використовувати сумісне кодування 2262/2272 та мати однаково заданий адресний код. Адреса задається станами кодових контактів; якщо їх змінювати, однакову конфігурацію потрібно встановити на обох частинах комплекту.[1][3]
Логічні виходи замість силових каналів
Рівень 5 В стосується сигналів приймача, а не напруги для живлення навантаження. Для комутації освітлення, замка, двигуна або іншого споживача встановлюють відповідний транзисторний драйвер, релейний модуль чи контролер. Допустимі напруга та струм визначаються вже характеристиками цього виконавчого каскаду.
Що впливає на дальність
Радіус зв’язку залежить від розташування та орієнтації антени, перешкод між пультом і приймачем, електромагнітних завад і якості живлення. Значення до 100 м не слід очікувати в кожному приміщенні: металеві конструкції, стіни та джерела радіозавад можуть істотно скоротити відстань.
Підійде / не підійде
Підійде
- для передавання чотирьох моментальних команд на контролер або логічну схему;
- для дистанційного запуску сценаріїв автоматики через окремий виконавчий каскад;
- для навчальних макетів із 5-вольтовою логікою;
- для керування воротами, освітленням чи приводом як низьковольтний командний вузол у складі повної системи.
Не підійде
- для прямого підключення силового навантаження до виходів приймача;
- для пультів або приймачів на 433,92 МГц;
- для гарантованого перемикання стану одним коротким натисканням без додаткової логіки;
- для прямого підключення 5-вольтового виходу до входу, який допускає лише 3,3 В;
- як єдиний елемент аварійної зупинки, охорони або іншої функції, від якої залежить безпека.
Приклади застосування
Чотири команди для мікроконтролера
Кнопки пульта можна використовувати для вибору режиму, запуску таймера, зміни напрямку або подавання іншої короткої команди на контролер із 5-вольтовими входами.
Керування групами освітлення
Чотири логічні виходи можуть керувати релейним модулем, який окремо комутує до чотирьох ліній. Параметри реле, захист і проводку підбирають за напругою, робочим та пусковим струмом кожного навантаження.
Командний вхід автоматики воріт
Моментальний сигнал можна подати на сумісний низьковольтний вхід контролера воріт або через релейну розв’язку. Кінцевики, блокування напрямків і аварійний захист повинна забезпечувати основна автоматика.
Підключення
Звірте маркування
До подавання живлення визначте контакти живлення, землі та чотирьох виходів за написами на отриманій платі. Не орієнтуйтеся лише на розташування контактів у схемі від іншої ревізії.
Подайте 12 В на приймач
Підключіть стабілізовані 12 В DC із правильною полярністю до входу живлення приймальної плати. Не подавайте 12 В на її сигнальні виходи.
Перевірте адресний код
У штатному комплекті коди пульта та приймача мають збігатися. Якщо кодові перемички змінювали, відтворіть однакову конфігурацію на передавачі й приймачі.
Підключіть логічні виходи
З’єднайте потрібні канали з 5-вольтовими цифровими входами або з відповідним драйвером. Для контролера з логікою 3,3 В застосуйте узгодження рівнів і об’єднайте землі низьковольтної частини, якщо схема узгоджувача цього потребує.
Перевірте без навантаження
Послідовно натисніть усі кнопки та проконтролюйте відповідні виходи мультиметром або логічним входом. Лише після перевірки підключайте реле, драйвер чи основний контролер.
Комплектація
- чотирикнопковий пульт-передавач;
- приймальна плата AU-YK04.
Обмеження та безпека
Не подавайте 12 В на сигнальні контакти
Напруга 12 В призначена для входу живлення приймальної плати. Потрапляння 12 В на 5-вольтовий вихід або вхід контролера може пошкодити комплект і підключену електроніку.
Не комутуйте мережу безпосередньо
Виходи приймача не мають силових реле та не ізолюють низьковольтну частину від мережі. Для AC 230 В потрібні належний релейний або контакторний каскад, захисна апаратура, закритий корпус і кваліфікований монтаж.
Не покладайтеся на максимальну дальність
Перевірте радіозв’язок у реальному місці встановлення до остаточного монтажу. Перешкоди або завади можуть скоротити дальність і спричинити пропуск команди.
Захистіть входи з логікою 3,3 В
Не подавайте 5-вольтовий вихід безпосередньо на GPIO, який не допускає 5 В. Використовуйте сумісний перетворювач рівнів або інший узгоджувальний каскад.
Фіксований адресний код
Комплект використовує апаратно задане кодування 2262/2272. Не застосовуйте його як єдиний засіб контролю доступу або захисту обладнання без додаткових перевірок і незалежних засобів безпеки.
FAQ
Це лише пульт чи повний комплект?
AU-YK04 постачається комплектом: чотирикнопковий пульт-передавач і приймальна плата.
Чи можна підключити лампу або двигун безпосередньо?
Ні. Виходи приймача формують логічні сигнали 5 В. Для навантаження потрібен релейний модуль, транзисторний драйвер або інший виконавчий каскад із відповідними параметрами.
Чи залишається канал увімкненим після відпускання кнопки?
У виконанні з PT2272-M4 канал активний лише під час отримання команди. Для фіксації стану потрібен зовнішній тригер або мікроконтролер.[1][2]
Чи працюватиме комплект із приймачем на 433,92 МГц?
Ні. Частоти передавача й приймача мають збігатися; цей комплект працює на 315 МГц. Також потрібні сумісне кодування 2262/2272 та однаковий адресний код.
Чи можна підключити приймач до Arduino або ESP32?
До 5-вольтового контролера виходи підключають як цифрові сигнали після перевірки розводки та спільної землі. Для ESP32 та іншої логіки 3,3 В потрібне узгодження рівнів.
Чому дальність менша за 100 м?
Значення до 100 м стосується сприятливих умов на відкритому просторі. У приміщенні дальність зменшують стіни, металеві конструкції, радіозавади, розташування антени та нестабільне живлення.
Сумісні товари та аксесуари
- Для комутації до чотирьох окремих навантажень можна використати 4-канальний модуль реле з вибором високого або низького активного рівня; напругу виконання та схему живлення потрібно узгодити з проєктом.
- Для підключення виходів 5 В до контролера з логікою 3,3 В підійде 8-канальний перетворювач рівнів CJMCU-0108 на TXS0108E.
Документи та джерела
- UaWest, «4-канальний бездротовий радіомодуль 2262/2272, ключ, пульт ДУ» — комплектація AU-YK04, приймач PT2272-M4, живлення 12 В, рівень виходів 5 В і дальність на відкритому просторі.
- Princeton Technology Corp., Remote Control Decoder PT2272, v3.4 — призначення PT2272-M4 та моментальний режим його чотирьох виходів.
- Princeton Technology Corp., Remote Control Encoder PT2262, v4.0 — формування фіксованого адресного коду та взаємодія з декодером PT2272.
