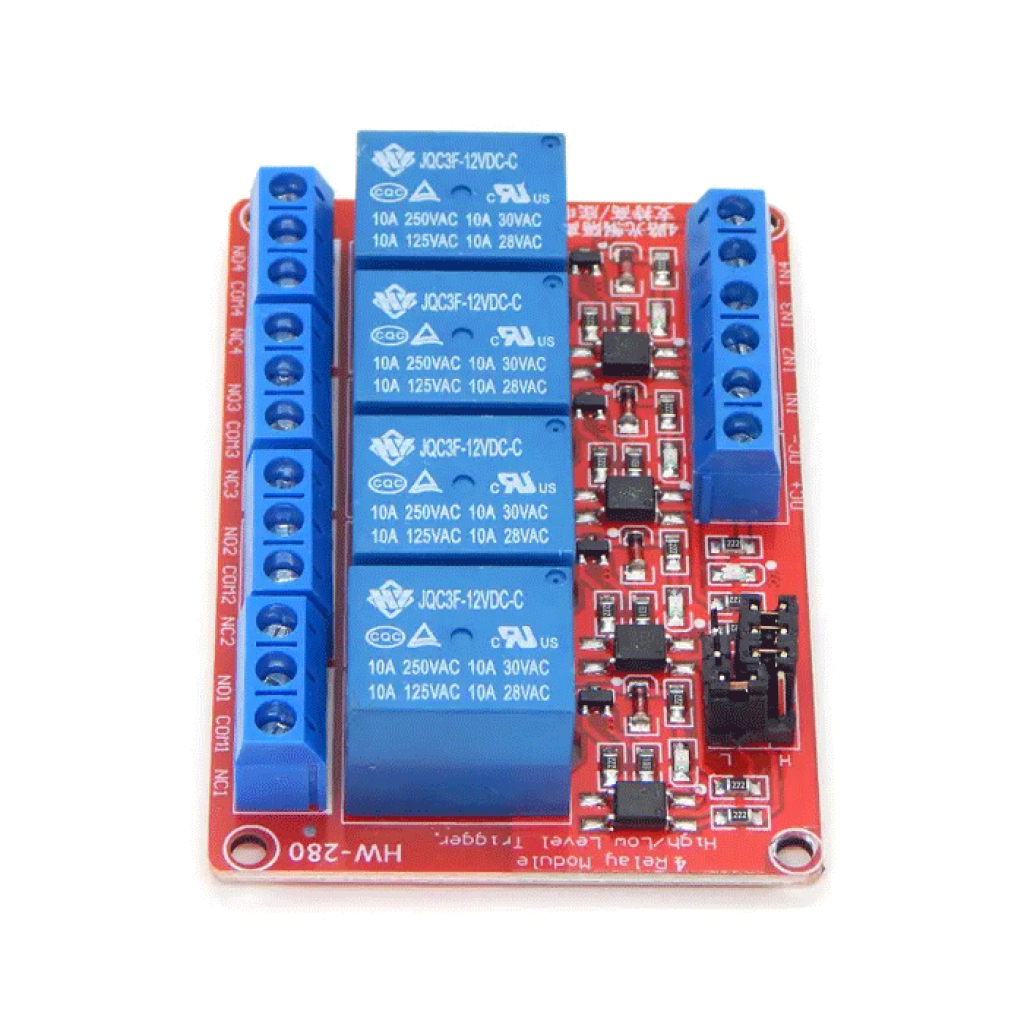

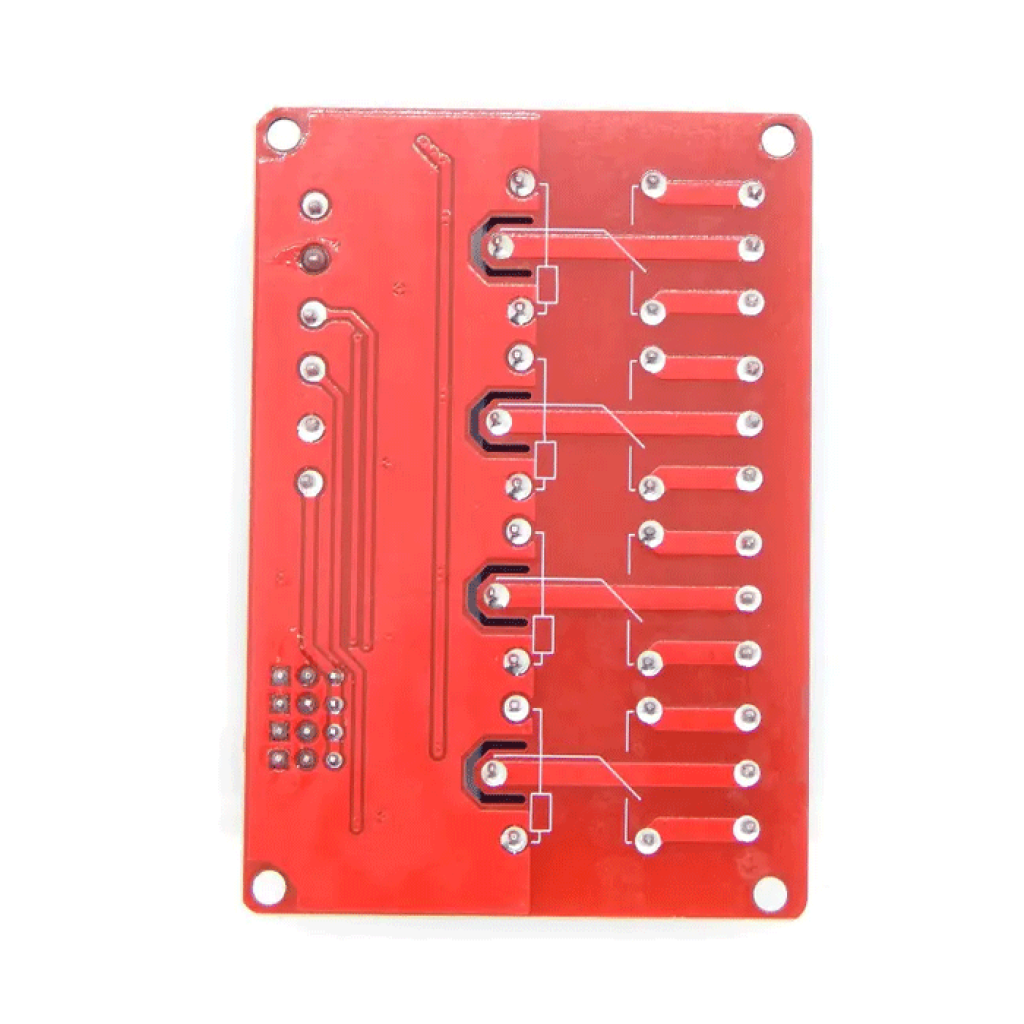

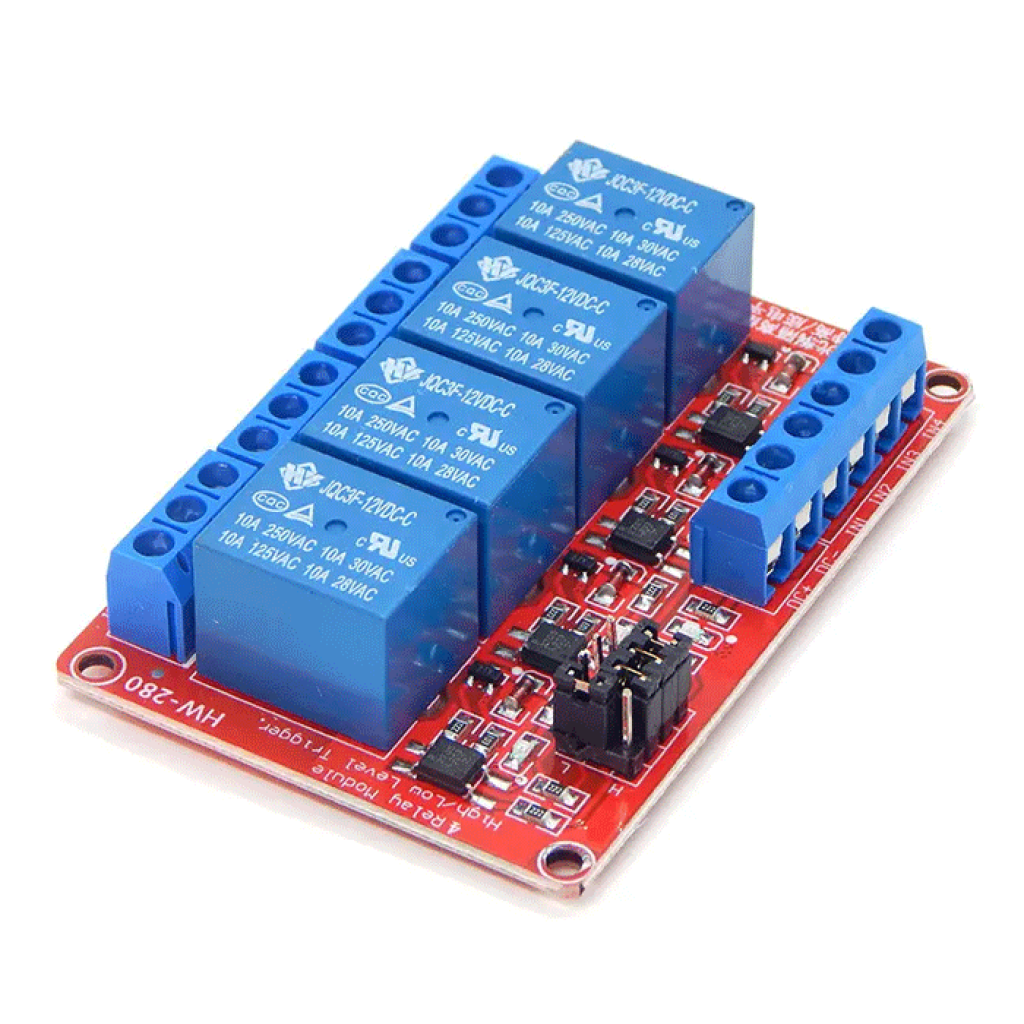

Коротко про 4-канальний модуль реле
4-канальний модуль реле дає змогу незалежно вмикати та вимикати чотири електричні кола за сигналами контролера. Для керування можна вибрати активацію високим або низьким логічним рівнем, а світлодіоди показують стан каналів.
Ключові характеристики
- Кількість каналів
- 4 незалежні релейні канали
- Живлення модуля
- виконання на 5 В або 12 В
- Активний рівень керування
- високий або низький, вибирається перемичкою
- Маркування контактного навантаження
- до 10 А при AC 250 В; до 10 А при DC 30 В
- Індикація
- світлодіод стану для кожного каналу
Детальний опис та особливості
Чотири окремі канали
Кожне реле комутує власне навантаження, тому один модуль можна використати для чотирьох незалежних виконавчих кіл: освітлення, вентилятора, клапана, сигналізації або іншого обладнання. Канали працюють у режимі увімкнено або вимкнено; модуль не замінює регулятор потужності чи драйвер для швидкого ШІМ-керування.
Вибір логіки спрацювання
Перемичка високого або низького рівня визначає, який стан керувального сигналу активує реле. Положення перемичок варто перевірити до подачі напруги на комутоване коло, щоб уникнути неочікуваного запуску навантаження.
Живлення і навантаження — різні кола
Напруга 5 В або 12 В стосується живлення самого модуля у відповідному виконанні. Напруга комутованого кола визначається навантаженням і допустимими параметрами контактів. Не подавайте напругу навантаження на керувальні входи.
Значення 10 А при AC 250 В та 10 А при DC 30 В є верхніми контактними параметрами, а не універсальною гарантією для будь-якого споживача. Допустимий робочий струм залежить від типу навантаження, пускового струму, частоти перемикань, температури, проводки та ресурсу контактів.[1]
Підійде / не підійде
Підійде
- для незалежного керування чотирма навантаженнями в системі автоматики;
- для контролерів із сумісними логічними рівнями та достатнім струмом керувального виходу;
- для низьковольтного освітлення, вентиляторів, клапанів і сигналізації в межах допустимих параметрів контактів;
- для макетів, де потрібно вибрати активацію каналу високим або низьким рівнем.
Не підійде
- для живлення невідомою напругою без перевірки виконання 5 В або 12 В;
- для прямого керування від логіки 3,3 В, якщо пороги входів конкретної плати не перевірені;
- для швидкого або безшумного перемикання, регулювання яскравості чи обертів методом ШІМ;
- для навантажень, пусковий або робочий струм яких перевищує можливості контактів, клем чи проводки;
- для функцій аварійного захисту, від яких залежить безпека людей або обладнання.
Приклади застосування
Чотири зони освітлення
Контролер може окремо вмикати чотири лінії освітлення. Для світлодіодних драйверів і блоків живлення враховуйте пусковий струм, а не лише споживання у сталому режимі.
Вентиляція та насосне обладнання
Релейні канали можна використати для послідовного керування вентиляторами, насосами або клапанами, якщо їхні робочі та пускові параметри відповідають контактам і застосовано потрібний захист індуктивного навантаження.
Навчальний стенд автоматики
Чотири вихідні канали з індикацією зручні для відпрацювання алгоритмів керування. Першу перевірку виконуйте без силового навантаження, контролюючи спрацювання реле та стан контактів.
Підключення
Визначте напругу виконання
Звірте маркування живлення на платі та реле. Підготуйте стабілізоване джерело саме на 5 В або 12 В відповідно до отриманого виконання.
Установіть активний рівень
Знеструмте модуль і встановіть перемички високого або низького рівня відповідно до логіки програми. Врахуйте стан виходів контролера під час запуску та перезавантаження.
Підключіть керувальні сигнали
Під’єднайте керувальні входи за маркуванням плати. Не живіть котушки реле від GPIO: виходи контролера мають формувати лише сигнали керування.
Перевірте канали без навантаження
Подайте живлення на низьковольтну частину, послідовно активуйте канали та перевірте індикацію, клацання реле й перемикання контактів мультиметром.
Підключіть навантаження
Повністю знеструмте систему, звірте позначення контактів на клемах і підключіть навантаження через проводи, захист та комутаційну апаратуру, розраховані на його напругу і струм.
Обмеження та безпека
Робота з мережевою напругою
AC 230 В небезпечна для життя. Монтаж виконуйте лише зі знятою напругою, у закритому негорючому корпусі, з належною ізоляцією, відстанями, фіксацією проводів і захисною апаратурою. Якщо немає відповідної кваліфікації, доручіть підключення електрику.
Не плутайте виконання 5 В і 12 В
Неправильна напруга живлення може спричинити відмову спрацювання, перегрів або пошкодження модуля. Перед подачею живлення перевірте маркування конкретної плати; не подавайте 12 В на виконання 5 В.
Контактний номінал не дорівнює струму будь-якого навантаження
Двигуни, насоси, соленоїди, трансформатори, лампи та імпульсні блоки живлення можуть мати значний пусковий струм. Вибирайте робочий струм із запасом, враховуйте тип навантаження та застосовуйте відповідний захист від комутаційних перенапруг.[1]
Реле не замінює захист кола
Установлюйте запобіжник або автоматичний вимикач відповідно до навантаження та проводки. Не використовуйте модуль для розмикання струму короткого замикання як захисний апарат.
Перемикайте лише знеструмлені з’єднання
Змінюйте перемички й монтаж проводів тільки після повного вимкнення живлення керувальної та силової частин. Після складання перевірте відсутність оголених провідників і надійність клем.
FAQ
Чи можна живити один модуль і від 5 В, і від 12 В?
Ні, ці значення слід розглядати як окремі виконання. Використовуйте тільки напругу, зазначену на конкретній платі та встановлених реле.
Чи сумісний модуль з Arduino?
Контролер із 5-вольтовою логікою може формувати сигнали керування після перевірки порогів входів модуля. Наприклад, Nano V3.0 ATmega328P із логікою 5 В має достатньо цифрових виходів для чотирьох каналів, але модуль реле потрібно живити від відповідного джерела, а не від GPIO.
Чи працюватиме керування від ESP32 або іншої логіки 3,3 В?
Це залежить від фактичних порогів керувальних входів. Не вважайте 3,3 В гарантовано сумісними без перевірки; за потреби використовуйте відповідний драйвер.
Чому індикатор світиться, а реле не перемикається?
Перевірте відповідність напруги живлення виконанню плати, полярність, положення перемички активного рівня та рівень сигналу на вході. Для діагностики від’єднайте силове навантаження й перевірте один канал окремо.
Чи можна комутувати 230 В?
Контакти мають маркування до AC 250 В, але допустимий струм залежить від характеру навантаження та пускових процесів. Для мережевих кіл потрібні кваліфікований монтаж, закритий корпус, ізоляція та окремий захист.
Документи та джерела
- OMRON Electronic Components, Safety Precautions for All Relays, CSM_PCB_RY_CN_E_3_2 — обмеження контактних номіналів, вплив типу навантаження, пускового струму та умов перемикання.
