Кратко об AU-YK04

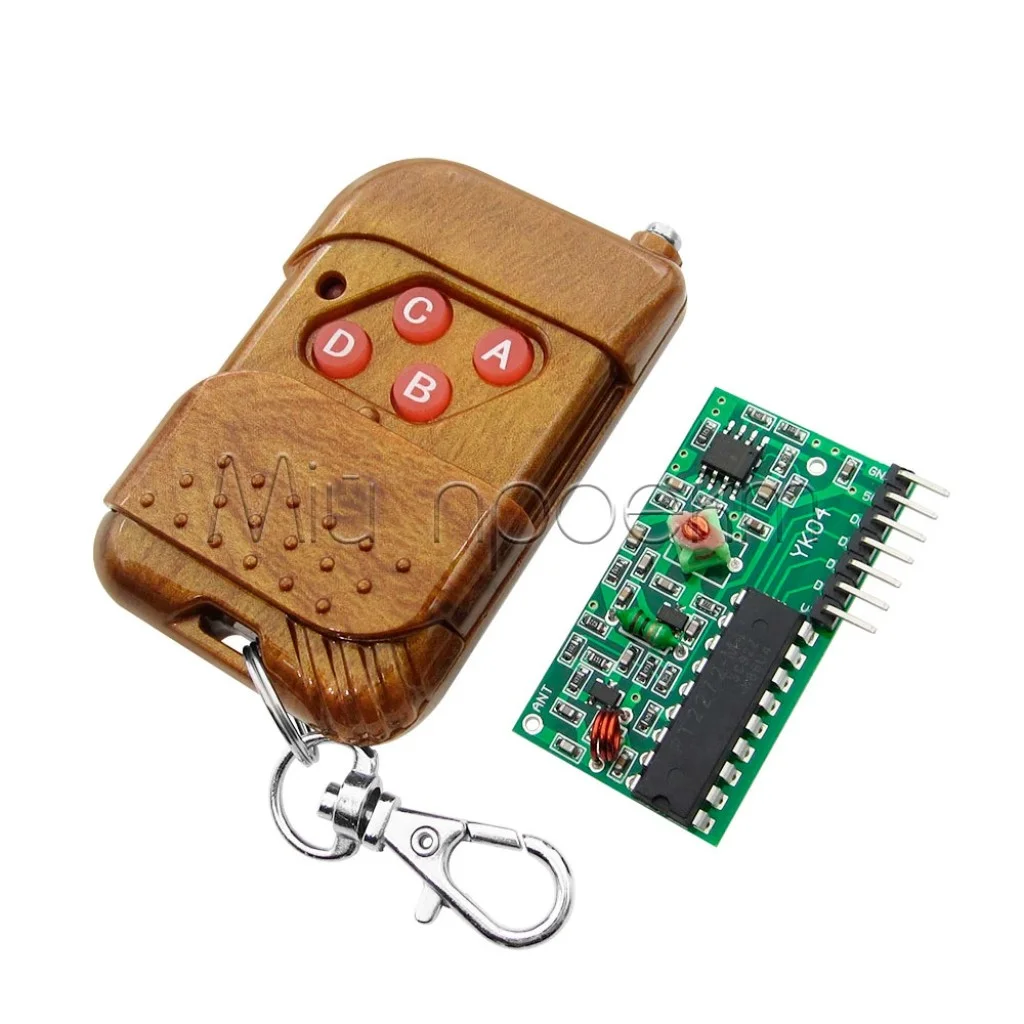

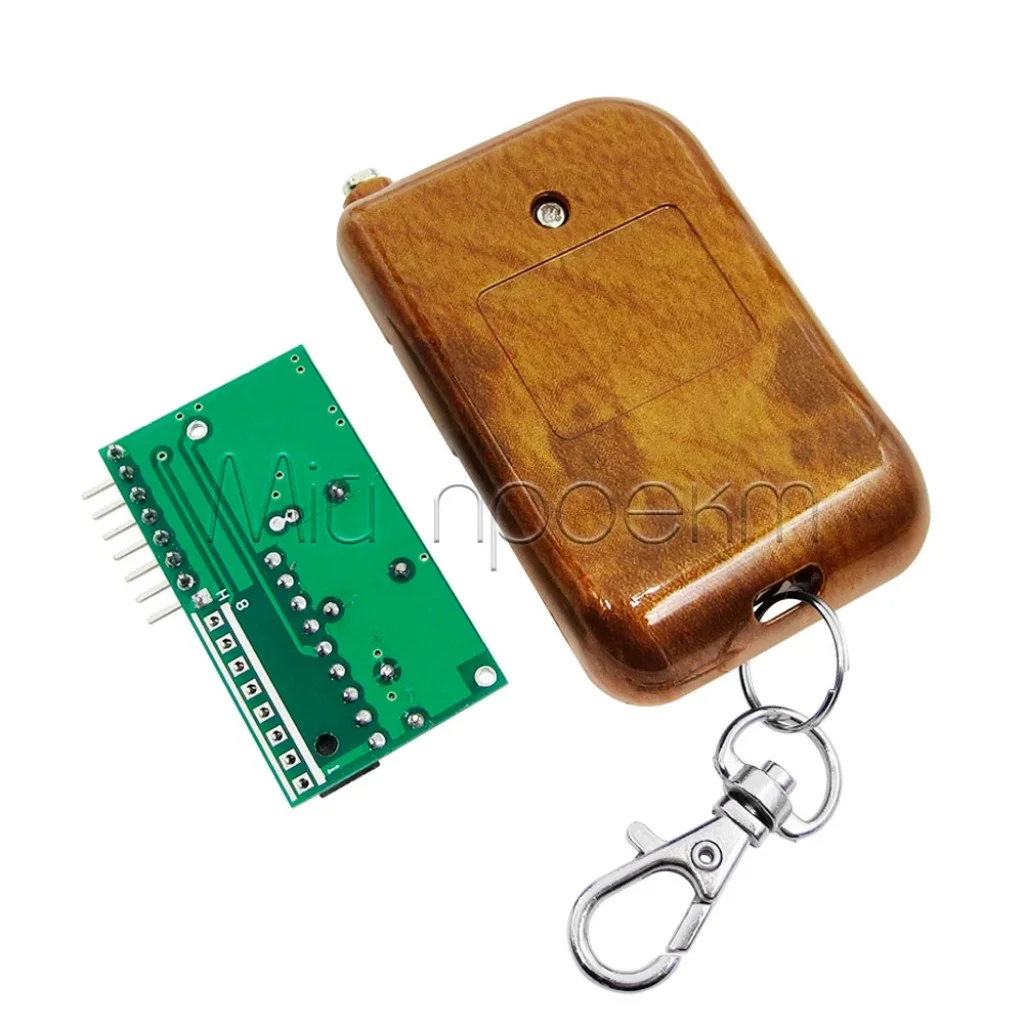

AU-YK04 — комплект беспроводного управления на 315 МГц, в который входят четырёхкнопочный пульт-передатчик и приёмная плата. Четыре выхода приёмника формируют логические сигналы для контроллера, драйвера или релейного модуля.
Ключевые характеристики
- Тип товара
- комплект из пульта-передатчика и приёмной платы
- Рабочая частота
- 315 МГц
- Количество команд
- 4
- Питание приёмной платы
- 12 В DC
- Уровень выходных сигналов
- 5 В
- Декодер приёмника
- PT2272-M4 поставщик[1]
- Режим выходов M4
- моментальный: канал активен во время удержания соответствующей кнопки[2]
- Дальность
- до 100 м на открытом пространстве при благоприятных условиях
Подробное описание и особенности
Четыре радиокоманды без программирования передатчика
Каждая кнопка пульта соответствует отдельному каналу приёмника. Пара PT2262/PT2272 передаёт и декодирует фиксированный адресный код и состояние кнопки, поэтому для получения базовых логических команд программное декодирование радиосигнала не требуется.[2][3]
Моментальный режим PT2272-M4
В исполнении с PT2272-M4 выход активен, пока приёмник получает команду от нажатой кнопки. После отпускания кнопки сигнал выключается. Для функции «нажать один раз — включить, нажать ещё раз — выключить» требуется внешний триггер, микроконтроллер или другой исполнительный модуль.[1][2]
Адресный код и совместимость
Передатчик и приёмник должны работать на частоте 315 МГц, использовать совместимое кодирование 2262/2272 и иметь одинаково заданный адресный код. Адрес задаётся состояниями кодовых контактов; если их изменять, одинаковую конфигурацию необходимо установить на обеих частях комплекта.[1][3]
Логические выходы вместо силовых каналов
Уровень 5 В относится к сигналам приёмника, а не к напряжению для питания нагрузки. Для коммутации освещения, замка, двигателя или другого потребителя устанавливают соответствующий транзисторный драйвер, релейный модуль или контроллер. Допустимые напряжение и ток определяются характеристиками этого исполнительного каскада.
Что влияет на дальность
Радиус связи зависит от расположения и ориентации антенны, препятствий между пультом и приёмником, электромагнитных помех и качества питания. Значение до 100 м не следует ожидать в каждом помещении: металлические конструкции, стены и источники радиопомех могут существенно сократить расстояние.
Подойдёт / не подойдёт
Подойдёт
- для передачи четырёх моментальных команд на контроллер или логическую схему;
- для дистанционного запуска сценариев автоматики через отдельный исполнительный каскад;
- для учебных макетов с 5-вольтовой логикой;
- для управления воротами, освещением или приводом в качестве низковольтного командного узла в составе полной системы.
Не подойдёт
- для прямого подключения силовой нагрузки к выходам приёмника;
- для пультов или приёмников на 433,92 МГц;
- для гарантированного переключения состояния одним коротким нажатием без дополнительной логики;
- для прямого подключения 5-вольтового выхода ко входу, допускающему только 3,3 В;
- в качестве единственного элемента аварийной остановки, охраны или другой функции, от которой зависит безопасность.
Примеры применения
Четыре команды для микроконтроллера
Кнопки пульта можно использовать для выбора режима, запуска таймера, изменения направления или подачи другой кратковременной команды на контроллер с 5-вольтовыми входами.
Управление группами освещения
Четыре логических выхода могут управлять релейным модулем, который отдельно коммутирует до четырёх линий. Параметры реле, защиту и проводку подбирают с учётом напряжения, рабочего и пускового тока каждой нагрузки.
Командный вход автоматики ворот
Моментальный сигнал можно подать на совместимый низковольтный вход контроллера ворот или через релейную развязку. Концевики, блокировку направлений и аварийную защиту должна обеспечивать основная автоматика.
Подключение
Сверьте маркировку
До подачи питания определите контакты питания, земли и четырёх выходов по надписям на полученной плате. Не ориентируйтесь только на расположение контактов в схеме другой ревизии.
Подайте 12 В на приёмник
Подключите стабилизированные 12 В DC с правильной полярностью ко входу питания приёмной платы. Не подавайте 12 В на её сигнальные выходы.
Проверьте адресный код
В штатном комплекте коды пульта и приёмника должны совпадать. Если кодовые перемычки изменялись, воспроизведите одинаковую конфигурацию на передатчике и приёмнике.
Подключите логические выходы
Соедините нужные каналы с 5-вольтовыми цифровыми входами или с соответствующим драйвером. Для контроллера с логикой 3,3 В примените согласование уровней и объедините земли низковольтной части, если этого требует схема согласователя.
Проверьте без нагрузки
Последовательно нажмите все кнопки и проконтролируйте соответствующие выходы мультиметром или логическим входом. Только после проверки подключайте реле, драйвер или основной контроллер.
Комплектация

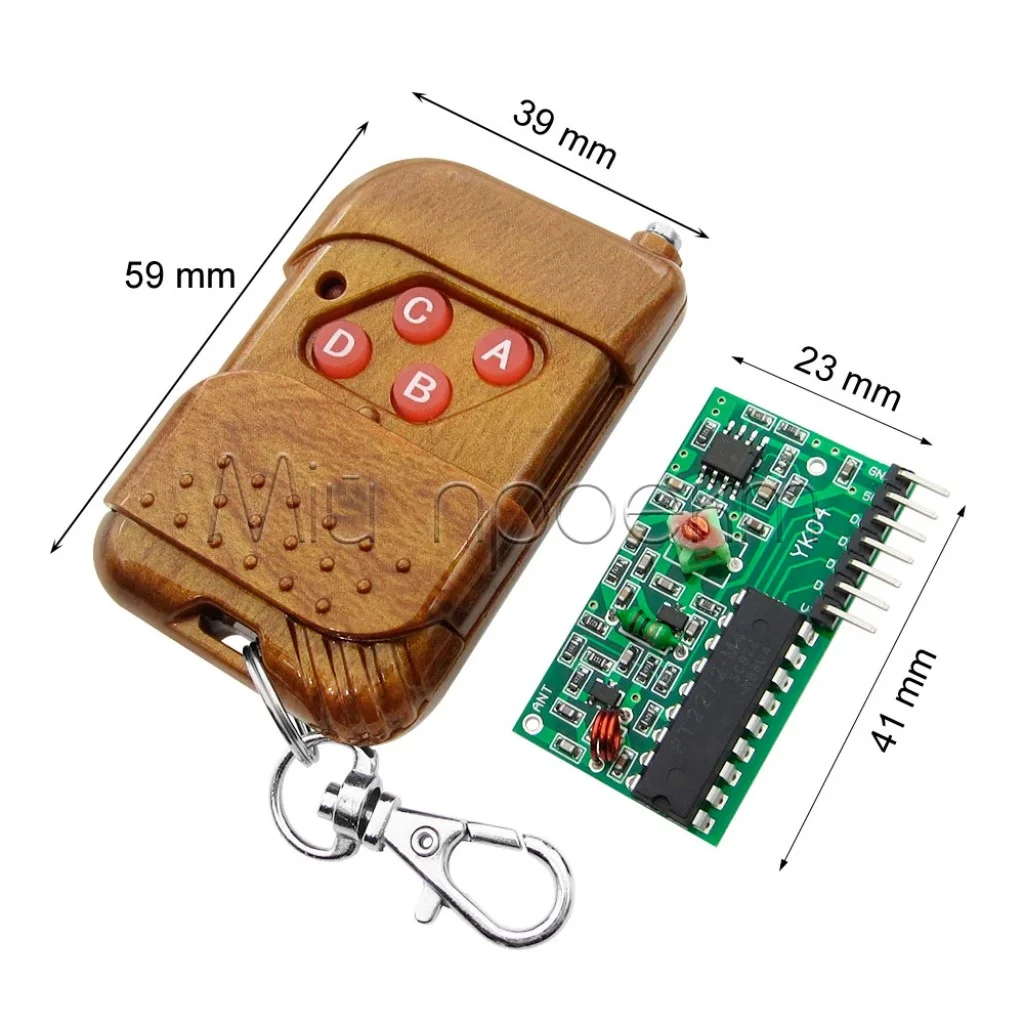

- четырёхкнопочный пульт-передатчик;
- приёмная плата AU-YK04.
Ограничения и безопасность
Не подавайте 12 В на сигнальные контакты
Напряжение 12 В предназначено для входа питания приёмной платы. Попадание 12 В на 5-вольтовый выход или вход контроллера может повредить комплект и подключённую электронику.
Не коммутируйте сеть напрямую
Выходы приёмника не имеют силовых реле и не изолируют низковольтную часть от сети. Для AC 230 В необходимы надлежащий релейный или контакторный каскад, защитная аппаратура, закрытый корпус и квалифицированный монтаж.
Не полагайтесь на максимальную дальность
Проверьте радиосвязь в реальном месте установки до окончательного монтажа. Препятствия или помехи могут сократить дальность и привести к пропуску команды.
Защитите входы с логикой 3,3 В
Не подавайте 5-вольтовый выход непосредственно на GPIO, не допускающий 5 В. Используйте совместимый преобразователь уровней или другой согласующий каскад.
Фиксированный адресный код
Комплект использует аппаратно заданное кодирование 2262/2272. Не применяйте его в качестве единственного средства контроля доступа или защиты оборудования без дополнительных проверок и независимых средств безопасности.
FAQ
Это только пульт или полный комплект?
AU-YK04 поставляется комплектом: четырёхкнопочный пульт-передатчик и приёмная плата.
Можно ли подключить лампу или двигатель напрямую?
Нет. Выходы приёмника формируют логические сигналы 5 В. Для нагрузки требуется релейный модуль, транзисторный драйвер или другой исполнительный каскад с соответствующими параметрами.
Остаётся ли канал включённым после отпускания кнопки?
В исполнении с PT2272-M4 канал активен только во время получения команды. Для фиксации состояния требуется внешний триггер или микроконтроллер.[1][2]
Будет ли комплект работать с приёмником на 433,92 МГц?
Нет. Частоты передатчика и приёмника должны совпадать; этот комплект работает на 315 МГц. Также необходимы совместимое кодирование 2262/2272 и одинаковый адресный код.
Можно ли подключить приёмник к Arduino или ESP32?
К 5-вольтовому контроллеру выходы подключают как цифровые сигналы после проверки разводки и общей земли. Для ESP32 и другой логики 3,3 В требуется согласование уровней.
Почему дальность меньше 100 м?
Значение до 100 м относится к благоприятным условиям на открытом пространстве. В помещении дальность уменьшают стены, металлические конструкции, радиопомехи, расположение антенны и нестабильное питание.
Совместимые товары и аксессуары
- Для коммутации до четырёх отдельных нагрузок можно использовать 4-канальный модуль реле с выбором высокого или низкого активного уровня; напряжение исполнения и схему питания необходимо согласовать с проектом.
- Для подключения выходов 5 В к контроллеру с логикой 3,3 В подойдёт 8-канальный преобразователь уровней CJMCU-0108 на TXS0108E.
Документы и источники
- UaWest, «4-канальный беспроводной радиомодуль 2262/2272, ключ, пульт ДУ» — комплектация AU-YK04, приёмник PT2272-M4, питание 12 В, уровень выходов 5 В и дальность на открытом пространстве.
- Princeton Technology Corp., Remote Control Decoder PT2272, v3.4 — назначение PT2272-M4 и моментальный режим его четырёх выходов.
- Princeton Technology Corp., Remote Control Encoder PT2262, v4.0 — формирование фиксированного адресного кода и взаимодействие с декодером PT2272.
