AT-09 Bluetooth 4.0 модуль

Виробник: Китай Код товару: 1238
1
Все про товар
Опис
Характеристики
Відгуки 1
Питання0

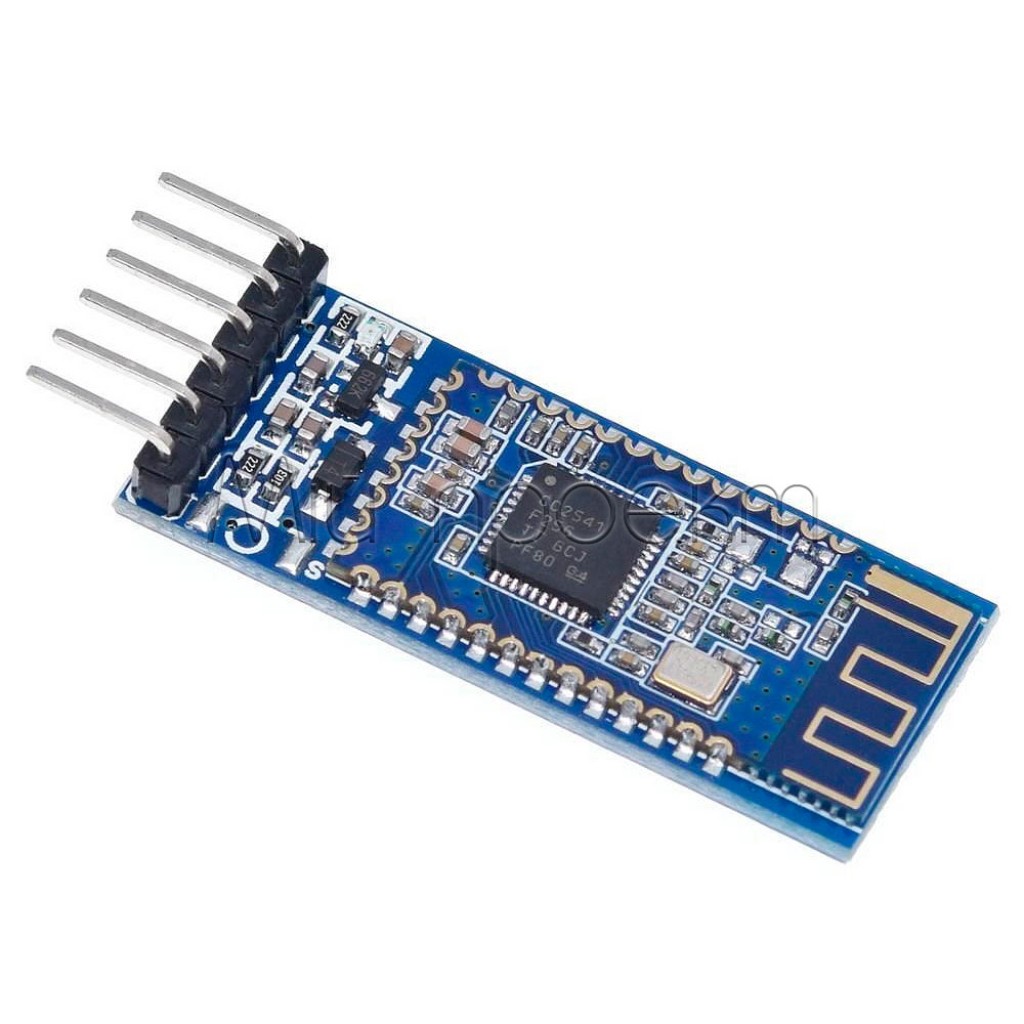

AT-09 Bluetooth 4.0 модуль
AT-09 Bluetooth 4.0 модуль
AT-09 Bluetooth 4.0 модуль
AT-09 Bluetooth 4.0 модуль
В наявності
Код товару: 1238
117.00 грн
Знайшли дешевше?
🚚 Відправка в день замовлення при оформленні до 15:00
-Робоча напруга-:3.6 - 6 В
-Струм споживання-:8.5 мА
-Час відгуку-:0.4 с
-Кількість контактів-:6
-Чіп-:CC2541
-Розміри-:38 х 16 мм
Доставка
Новою Поштою у відділення та поштомати
Новою Поштою у відділення та поштомати
від 80 ₴
ROZETKA Delivery
ROZETKA Delivery
Фіксована 49грн
Укрпоштою у відділення по Україні
Укрпоштою у відділення по Україні
від 45 ₴
Meest Express
Meest Express
від 60 ₴
Оплата
Оплата карткою Оплата карткою
Переказ на картку Переказ на картку
Оплата на IBAN Оплата на IBAN
Безготівковий розрахунок Безготівковий розрахунок
Післяплата Післяплата
Гарантійні положення
Гарантійні зобов'язання на товари, які були паяні, не поширюються
AT-09 Bluetooth 4.0 модуль
Код товару: 1238
117.00 грн
Опис

📡 Модуль Bluetooth AT-09 BLE 4.0

Сучасна альтернатива HC-05/HC-06 з підтримкою Bluetooth Low Energy

Загальний опис

Модуль Bluetooth AT-09 – це сучасний бездротовий модуль на базі чіпа CC2541 від Texas Instruments з підтримкою протоколу Bluetooth 4.0 та технології BLE (Bluetooth Low Energy). Модуль призначений для створення бездротового зв'язку між мікроконтролерами та сучасними пристроями, включаючи смартфони iPhone, Android-пристрої та ноутбуки. Це ідеальна заміна застарілих модулів HC-05 та HC-06, що забезпечує значно нижче енергоспоживання та сумісність з усіма сучасними операційними системами. Модуль емулює послідовний порт, що дозволяє легко інтегрувати його в існуючі проекти Arduino та інших мікроконтролерів без складних модифікацій коду.

✅ Технічні переваги:

  • Надзвичайно низьке енергоспоживання – завдяки технології BLE модуль споживає лише 90 мкА в режимі очікування та 8.5 мА під час передачі даних, що дозволяє пристроям працювати місяцями від однієї батарейки
  • Повна сумісність з сучасними пристроями – підтримує всі актуальні операційні системи: iOS, Android, Windows, macOS, Linux та BlackBerry, забезпечуючи універсальність використання
  • Простота конфігурації – повне керування за допомогою AT-команд з детальною довідкою, що дозволяє швидко налаштувати всі параметри без додаткового програмного забезпечення
  • Вбудована антена PCB – компактна антена на друкованій платі забезпечує стабільний сигнал без необхідності підключення зовнішніх антен
  • Надійна безпека – вбудована підтримка автентифікації та шифрування даних гарантує захист від несанкціонованого доступу
  • Широкий діапазон живлення – працює від 3.6 В до 6 В завдяки вбудованому стабілізатору напруги, що спрощує інтеграцію в різні схеми

🔧 Ідеальне рішення для:

Проекти Arduino та мікроконтролерів

IoT пристрої з низьким енергоспоживанням

Мобільні додатки для керування

Системи збору даних з датчиків

Домашня автоматизація

Носимі електронні пристрої

Освітні та навчальні проекти

Прототипування електроніки

💡 Широкі можливості застосування:

  • Інтернет речей (IoT) – завдяки надзвичайно низькому енергоспоживанню модуль ідеально підходить для створення автономних IoT-пристроїв, які можуть працювати місяцями від батарейок. Можна створювати метеостанції, датчики руху, системи моніторингу якості повітря та інші пристрої, що передають дані на смартфони або хмарні сервіси.
  • Мобільні додатки для керування – модуль забезпечує seamless інтеграцію з мобільними додатками на iOS та Android. Розробники можуть створювати додатки для керування LED-освітленням, моторами, сервоприводами та іншими виконавчими механізмами в реальному часі через бездротове з'єднання.
  • Освітні платформи – модуль є відмінним інструментом для навчання основ бездротових технологій та IoT. Завдяки простій конфігурації через AT-команди студенти можуть швидко освоїти принципи роботи з Bluetooth та створювати власні проекти без глибокого вивчення складних протоколів.
  • Промислові рішення – модуль підходить для створення систем телеметрії та віддаленого моніторингу обладнання. Можна організовувати збір даних з промислових датчиків, контроль стану механізмів та передачу аварійних сповіщень на мобільні пристрої технічного персоналу.
  • Носимі пристрої – компактні розміри 37x16 мм та мінімальне енергоспоживання роблять модуль ідеальним для інтеграції в носимі електронні пристрої: фітнес-трекери, розумні годинники, медичні моніторинг-пристрої та аксесуари для смартфонів.

📦 Детальні технічні характеристики:

  • Чипсет: CC2541 (Texas Instruments)
  • Протокол: Bluetooth 4.0 з підтримкою BLE
  • Клас Bluetooth: Class 2
  • Робоча частота: 2.4 ГГц (ISM Band)
  • Модуляція: GFSK (Gaussian Frequency Shift Keying)
  • Flash-пам'ять: 256 КБ
  • Антена: Вбудована PCB антена
  • Живлення:
    • Діапазон напруги: 3.6 В - 6 В
    • Логічні рівні: 3.3 В (RX/TX)
    • Вбудований стабілізатор напруги
  • Споживання струму:
    • Режим очікування: 90 мкА
    • Режим передачі: 8.5 мА
  • Швидкість передачі за замовчуванням: 9600
  • PIN-код за замовчуванням: 000000 або 123456

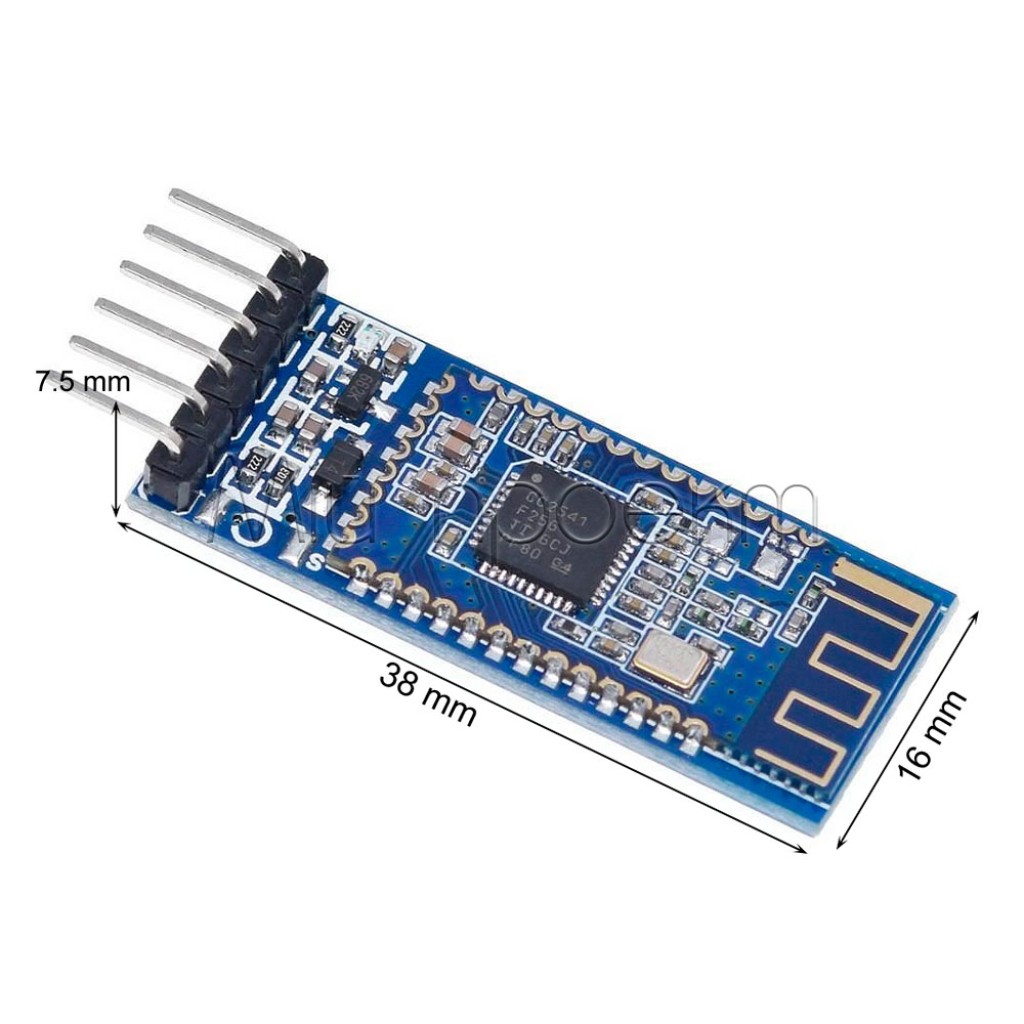

  • Розміри плати: 38 x 16 мм

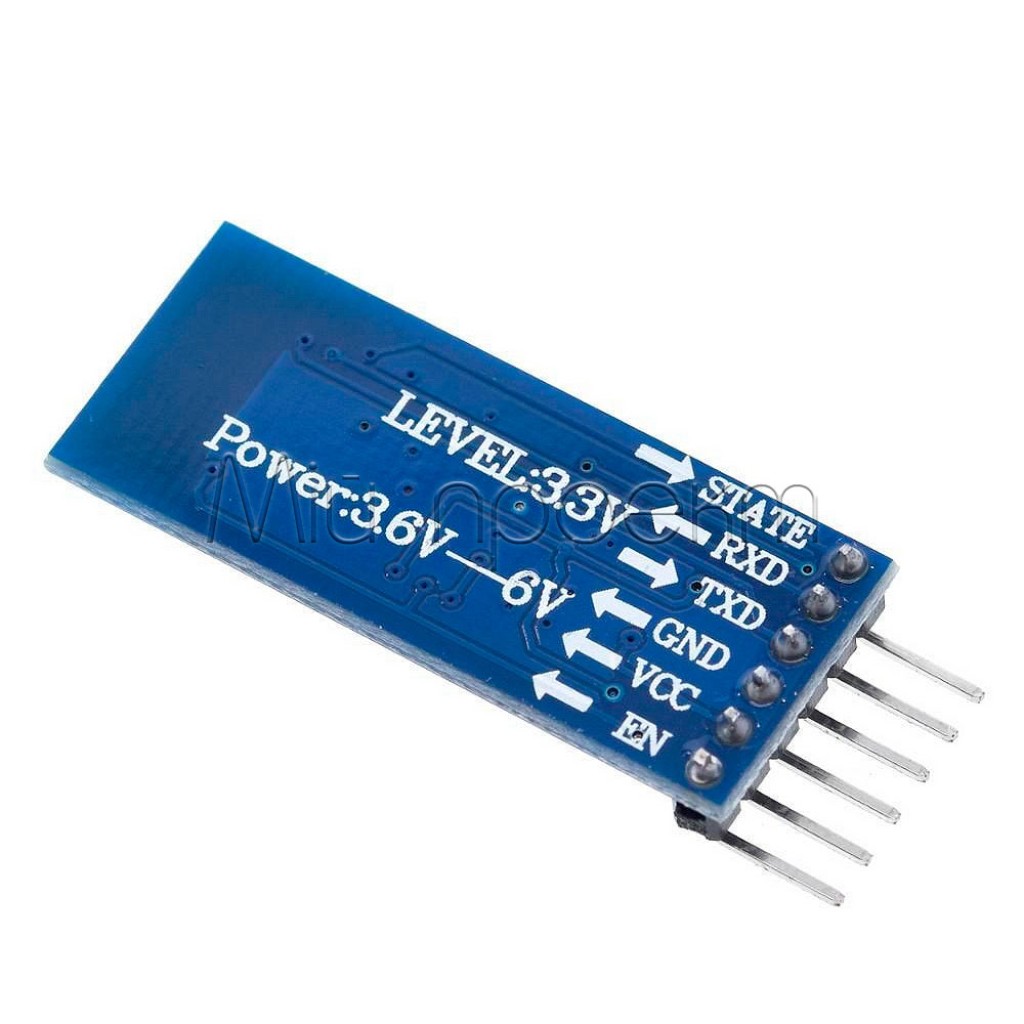

  • Кількість виводів: 6 (STATE, RXD, TXD, GND, VCC, EN)
  • Безпека: Підтримка автентифікації та шифрування
  • Керування: AT-команди з закінченням \r\n
  • Сумісні ОС: iOS, Android, Windows, macOS, Linux, BlackBerry

⚠️ Важливі аспекти використання:

  • Логічні рівні напруги – критично важливо пам'ятати, що піни RXD та TXD працюють на рівні 3.3 В, незважаючи на те, що живлення може бути до 6 В. Підключення 5 В логіки (наприклад, з Arduino UNO) безпосередньо до RXD може пошкодити модуль. Обов'язково використовуйте дільник напруги з резисторів по 1 кОм.
  • Конфігурація AT-команд – для успішного керування модулем необхідно правильно налаштувати термінал: швидкість 9600 baud та закінчення рядків "Both NL & CR" (\r\n). Без правильного налаштування команди не будуть виконуватися. Використовуйте команду AT+HELP для отримання повного списку доступних команд.
  • Варіативність параметрів – PIN-код за замовчуванням може відрізнятися в різних партіях модулів (000000 або 123456). Завжди перевіряйте поточні налаштування командою AT+PIN перед початком роботи та при необхідності змінюйте на власний код для підвищення безпеки.
  • Індикація стану підключення – пін STATE дозволяє програмно визначати стан з'єднання: HIGH при активному підключенні та LOW при його відсутності. Це корисно для створення індикаторів статусу та реалізації логіки перепідключення в разі втрати зв'язку.
  • Енергозберігаючий режим – для максимального використання переваг BLE плануйте архітектуру програми з урахуванням періодичних сеансів зв'язку замість постійного підключення. Це дозволить досягти заявленого мінімального енергоспоживання в 90 мкА.

Модуль Bluetooth AT-09 – це сучасне рішення для створення бездротових проектів з мінімальним енергоспоживанням та максимальною сумісністю. Ідеальний вибір для розробників, які прагнуть створювати інноваційні IoT-пристрої з підтримкою всіх сучасних платформ.

ЗАМОВТЕ ЗАРАЗ
#BluetoothBLE #AT09 #Arduino #IoT #CC2541 #НизькеЕнергоспоживання

блютуз

Характеристики
-Основні-
-Робоча напруга-
3.6 - 6 В
-Струм споживання-
8.5 мА
-Час відгуку-
0.4 с
-Кількість контактів-
6
-Чіп-
CC2541
-Додаткові-
-Розміри-
38 х 16 мм
Відгуки
Рейтинг товару:
1
Відгуків: 1
5
0
4
0
3
0
2
0
1
1
Владислав
15 жовтня 2022 (17:21)
Не подключается к телефону. После поисков информации на форумах- это клон HM-10 того что действительно разработала компания taxes instrument, но без кварца. Нужно прошивать оригинальной прошивкой от HM-10 чтоб заработал.
