Модуль AT-09 Bluetooth 4.0

Name: Модуль AT-09 Bluetooth 4.0
Brand: Мій Проект
SKU: 1238
Price: 117.00 UAH
Availability: InStock
Rating: 1 (1 reviews)

Страна-производитель: Китай Код товара: 1238

Все о товаре

Описание

Характеристики

Отзывы 1

Вопросы0

Есть в наличии

Код товара: 1238

117.00 грн

Нашли дешевле?

-Рабочее напряжение-:3.6 - 6 В

-Ток потребления-:8.5 мА

-Время отклика-:0.4 с

-Количество контактов-:6

-Чип-:CC2541

-Размеры-:38 х 16 мм

Доставка

Новой почтой в отделения и почтоматы

от 80 ₴

ROZETKA Delivery

Фиксировано 49 грн

Укрпочтой в отделение по Украине

от 45 ₴

Meest Express

от 60 ₴

Оплата

Оплата картой

Перевод на карточку

Оплата на IBAN

Безналичный расчет

Наложенный платеж

Гарантийные положения

Гарантийные обязательства на товары, которые были паяные, не распространяются

Модуль AT-09 Bluetooth 4.0

Код товара: 1238

117.00 грн

Описание

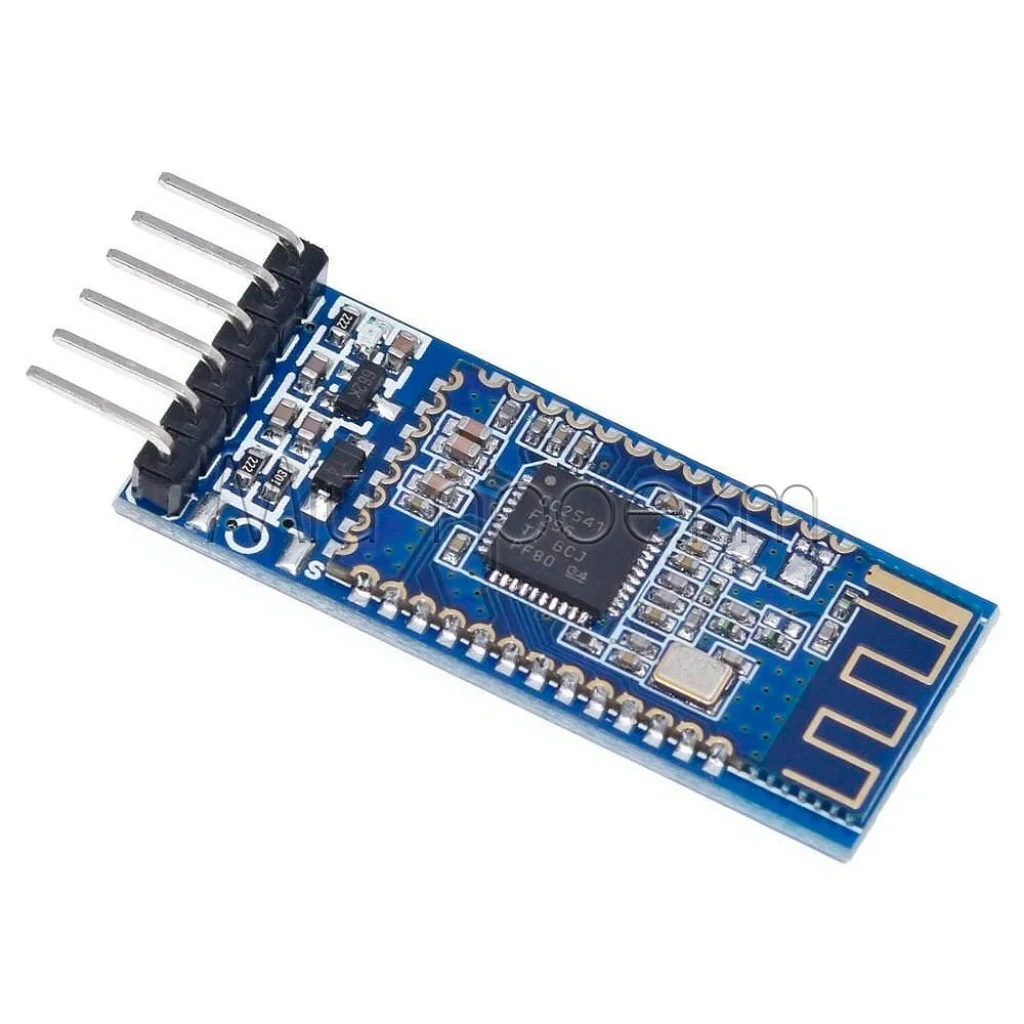

📡 Модуль Bluetooth AT-09 BLE 4.0

Современная альтернатива HC-05/HC-06 с поддержкой Bluetooth Low Energy

Общее описание

Модуль Bluetooth AT-09 – это современный беспроводной модуль на базе чипа CC2541 от Texas Instruments с поддержкой протокола Bluetooth 4.0 и технологии BLE (Bluetooth Low Energy). Модуль предназначен для создания беспроводной связи между микроконтроллерами и современными устройствами, включая смартфоны iPhone, Android-устройства и ноутбуки. Это идеальная замена устаревшим модулям HC-05 и HC-06, обеспечивающая значительно меньшее энергопотребление и совместимость со всеми современными операционными системами. Модуль эмулирует последовательный порт, что позволяет легко интегрировать его в существующие проекты Arduino и других микроконтроллеров без сложных модификаций кода.

✅ Технические преимущества:

• Чрезвычайно низкое энергопотребление – благодаря технологии BLE модуль потребляет всего 90 мкА в режиме ожидания и 8.5 мА во время передачи данных, что позволяет устройствам работать месяцами от одной батарейки
• Полная совместимость с современными устройствами – поддерживает все актуальные операционные системы: iOS, Android, Windows, macOS, Linux и BlackBerry, обеспечивая универсальность использования
• Простота конфигурации – полное управление с помощью AT-команд с подробной справкой, что позволяет быстро настроить все параметры без дополнительного программного обеспечения
• Встроенная антенна PCB – компактная антенна на печатной плате обеспечивает стабильный сигнал без необходимости подключения внешних антенн
• Надежная безопасность – встроенная поддержка аутентификации и шифрования данных гарантирует защиту от несанкционированного доступа
• Широкий диапазон питания – работает от 3.6 В до 6 В благодаря встроенному стабилизатору напряжения, что упрощает интеграцию в различные схемы

🔧 Идеальное решение для:

Проекты Arduino и микроконтроллеров

IoT устройства с низким энергопотреблением

Мобильные приложения для управления

Системы сбора данных с датчиков

Домашняя автоматизация

Носимые электронные устройства

Образовательные и учебные проекты

Прототипирование электроники

💡 Широкие возможности применения:

Интернет вещей (IoT) – благодаря чрезвычайно низкому энергопотреблению модуль идеально подходит для создания автономных IoT-устройств, которые могут работать месяцами от батареек. Можно создавать метеостанции, датчики движения, системы мониторинга качества воздуха и другие устройства, передающие данные на смартфоны или облачные сервисы.
Мобильные приложения для управления – модуль обеспечивает бесшовную интеграцию с мобильными приложениями на iOS и Android. Разработчики могут создавать приложения для управления LED-освещением, моторами, сервоприводами и другими исполнительными механизмами в реальном времени через беспроводное соединение.
Образовательные платформы – модуль является отличным инструментом для обучения основам беспроводных технологий и IoT. Благодаря простой конфигурации через AT-команды студенты могут быстро освоить принципы работы с Bluetooth и создавать собственные проекты без глубокого изучения сложных протоколов.
Промышленные решения – модуль подходит для создания систем телеметрии и удаленного мониторинга оборудования. Можно организовать сбор данных с промышленных датчиков, контроль состояния механизмов и передачу аварийных уведомлений на мобильные устройства технического персонала.
Носимые устройства – компактные размеры 37x16 мм и минимальное энергопотребление делают модуль идеальным для интеграции в носимые электронные устройства: фитнес-трекеры, умные часы, медицинские мониторинговые устройства и аксессуары для смартфонов.

📦 Детальные технические характеристики:

Чипсет: CC2541 (Texas Instruments)
Протокол: Bluetooth 4.0 с поддержкой BLE
Класс Bluetooth: Class 2
Рабочая частота: 2.4 ГГц (ISM Band)
Модуляция: GFSK (Gaussian Frequency Shift Keying)
Flash-память: 256 КБ
Антенна: Встроенная PCB антенна
Питание:
- Диапазон напряжения: 3.6 В - 6 В
- Логические уровни: 3.3 В (RX/TX)
- Встроенный стабилизатор напряжения
Потребление тока:
- Режим ожидания: 90 мкА
- Режим передачи: 8.5 мА
Скорость передачи по умолчанию: 9600
PIN-код по умолчанию: 000000 или 123456

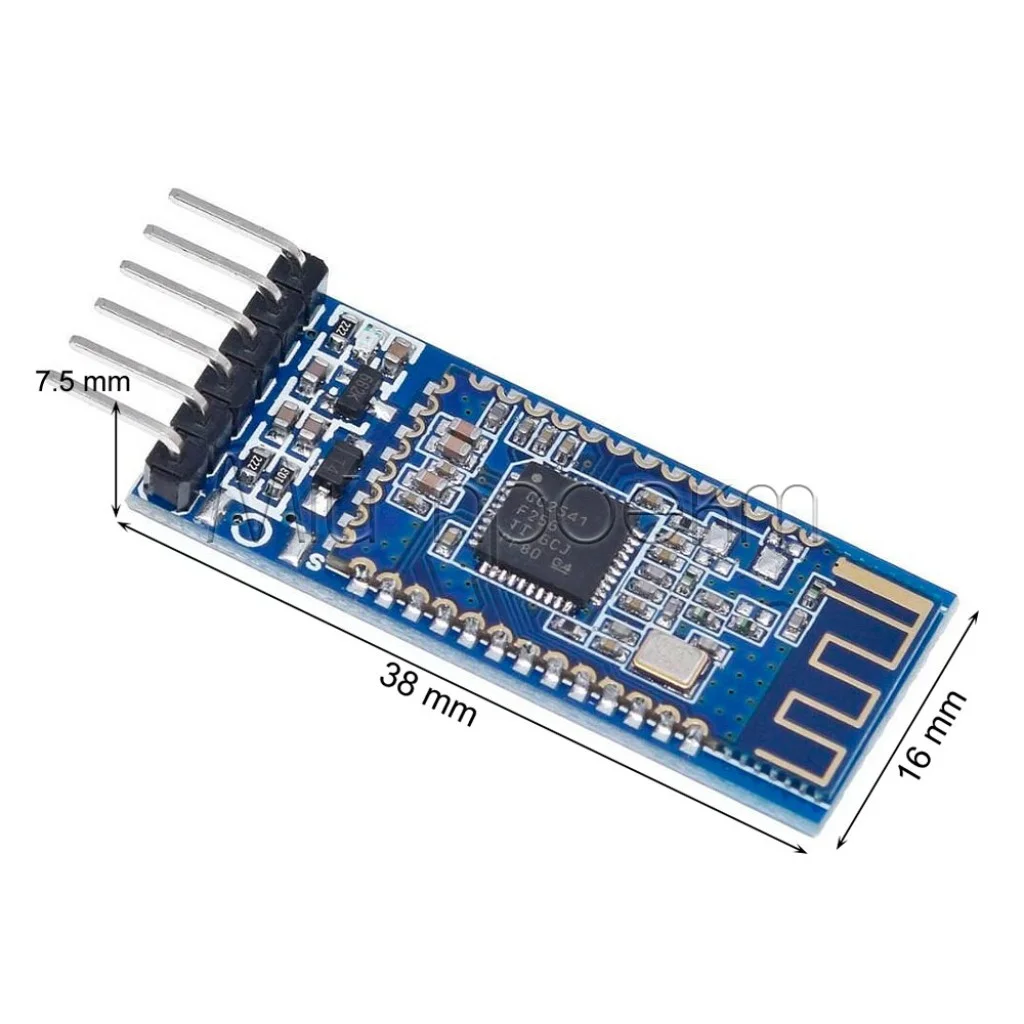

Размеры платы: 38 x 16 мм

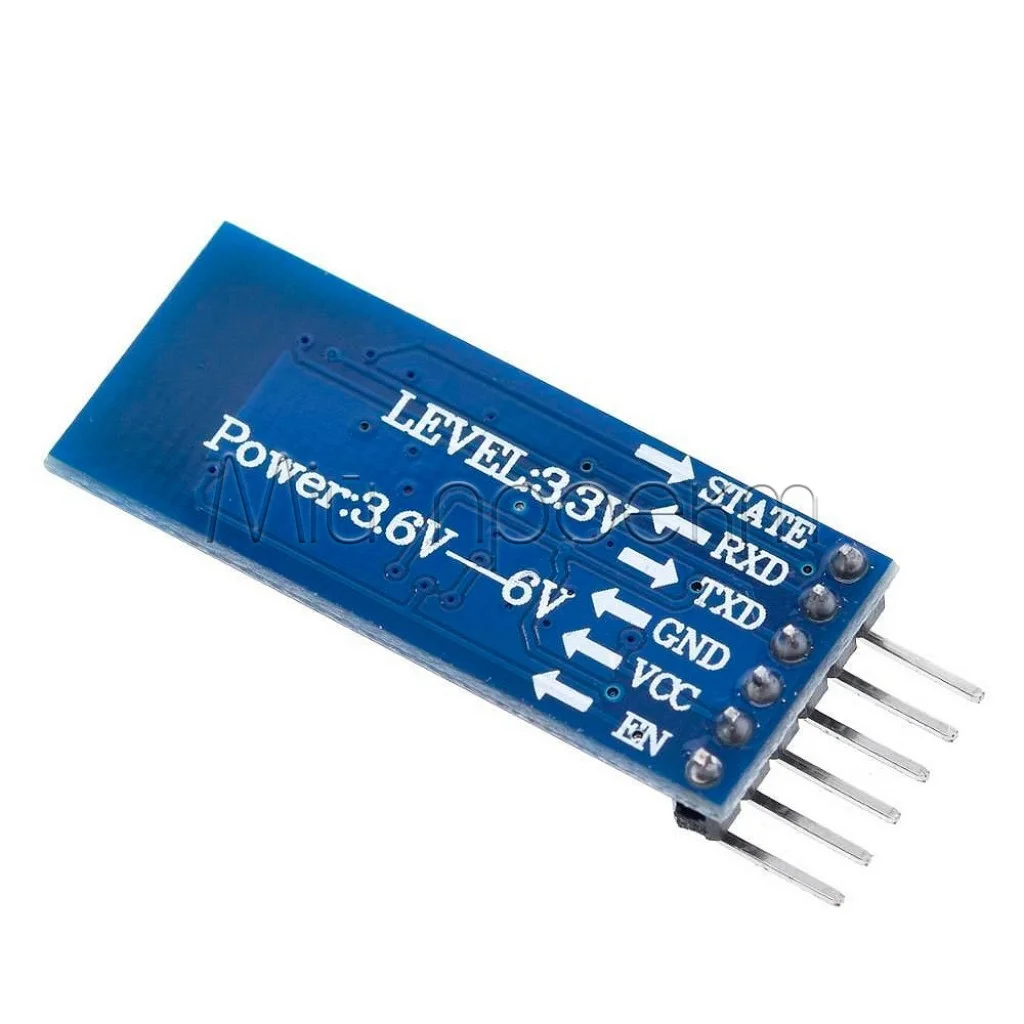

Количество выводов: 6 (STATE, RXD, TXD, GND, VCC, EN)
Безопасность: Поддержка аутентификации и шифрования
Управление: AT-команды с окончанием \r\n
Совместимые ОС: iOS, Android, Windows, macOS, Linux, BlackBerry

⚠️ Важные аспекты использования:

Логические уровни напряжения – критически важно помнить, что пины RXD и TXD работают на уровне 3.3 В, несмотря на то, что питание может быть до 6 В. Подключение 5 В логики (например, с Arduino UNO) непосредственно к RXD может повредить модуль. Обязательно используйте делитель напряжения с резисторов по 1 кОм.
Конфигурация AT-команд – для успешного управления модулем необходимо правильно настроить терминал: скорость 9600 бод и окончание строк "Both NL & CR" (\r\n). Без правильной настройки команды не будут выполняться. Используйте команду AT+HELP для получения полного списка доступных команд.
Вариативность параметров – PIN-код по умолчанию может отличаться в разных партиях модулей (000000 или 123456). Всегда проверяйте текущие настройки командой AT+PIN перед началом работы и при необходимости меняйте на собственный код для повышения безопасности.
Индикация состояния подключения – пин STATE позволяет программно определять состояние соединения: HIGH при активном подключении и LOW при его отсутствии. Это полезно для создания индикаторов статуса и реализации логики переподключения в случае потери связи.
Энергосберегающий режим – для максимального использования преимуществ BLE планируйте архитектуру программы с учетом периодических сеансов связи вместо постоянного подключения. Это позволит достичь заявленного минимального энергопотребления в 90 мкА.

Модуль Bluetooth AT-09 – это современное решение для создания беспроводных проектов с минимальным энергопотреблением и максимальной совместимостью. Идеальный выбор для разработчиков, стремящихся создавать инновационные IoT-устройства с поддержкой всех современных платформ.

#BluetoothBLE #AT09 #Arduino #IoT #CC2541 #НизкоеЭнергопотребление

блютуз

Характеристики

-Основные-

-Рабочее напряжение-

3.6 - 6 В

-Ток потребления-

8.5 мА

-Время отклика-

0.4 с

-Количество контактов-

-Чип-

CC2541

-Дополнительные-

-Размеры-

38 х 16 мм

Отзывы

Рейтинг товара

Отзывов: 1

Владислав

15 октября 2022 (17:21)

Не подключается к телефону. После поисков информации на форумах- это клон HM-10 того что действительно разработала компания taxes instrument, но без кварца. Нужно прошивать оригинальной прошивкой от HM-10 чтоб заработал.

Отзыв полезен? 2
