Коротко про 2EDG 5.08

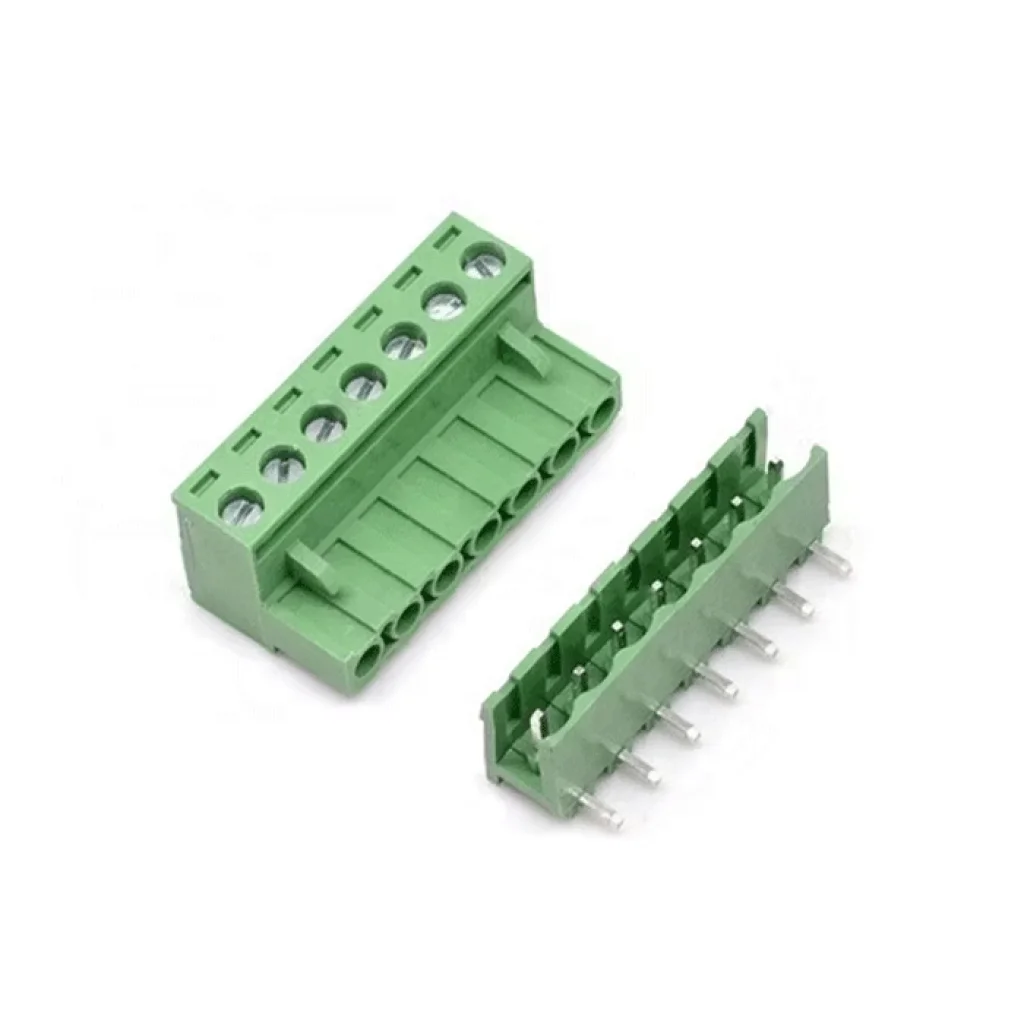

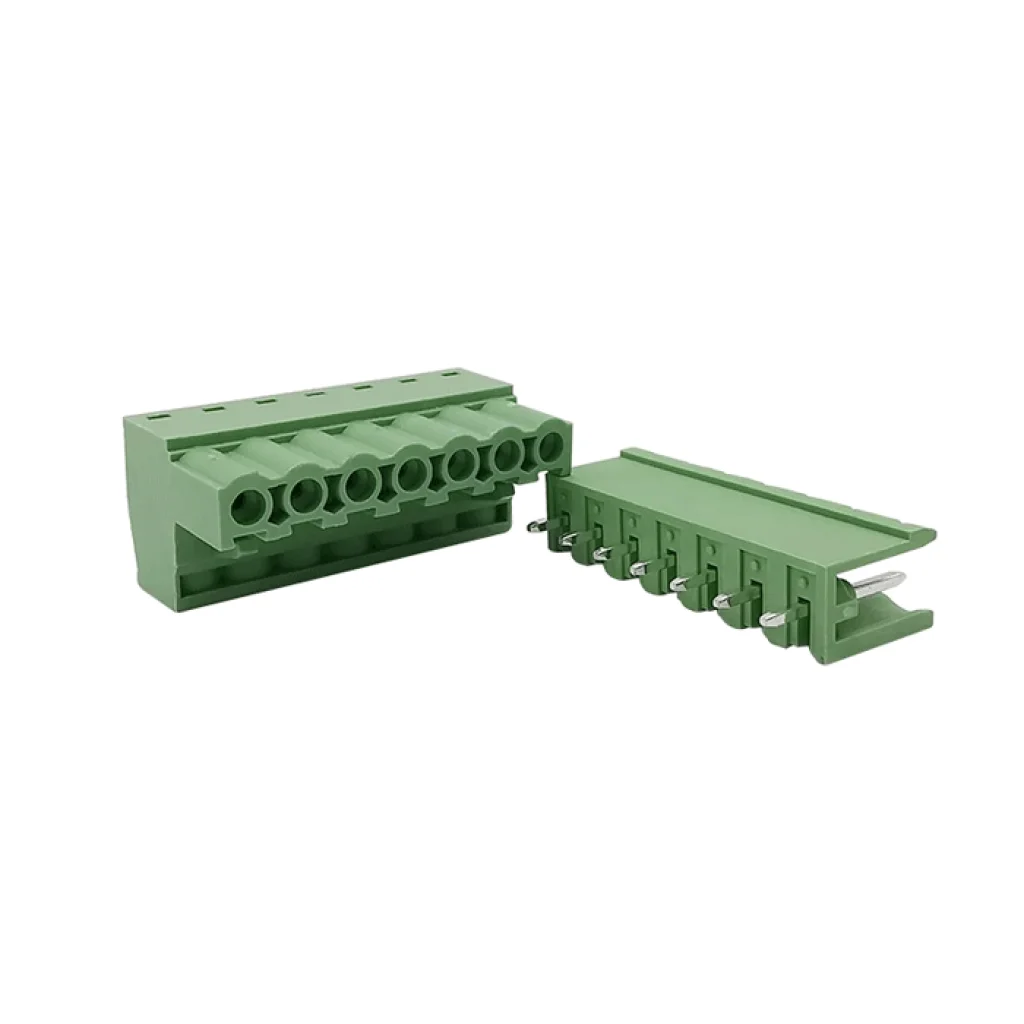

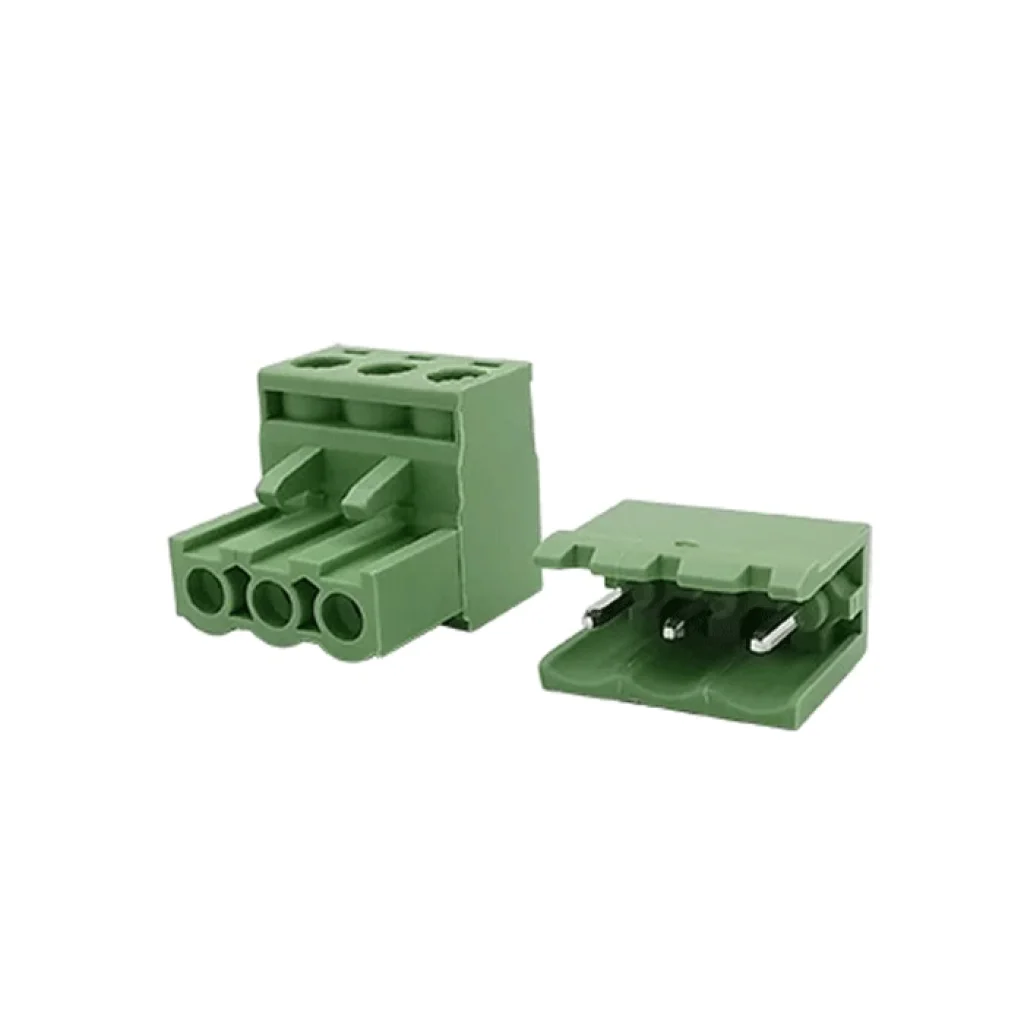

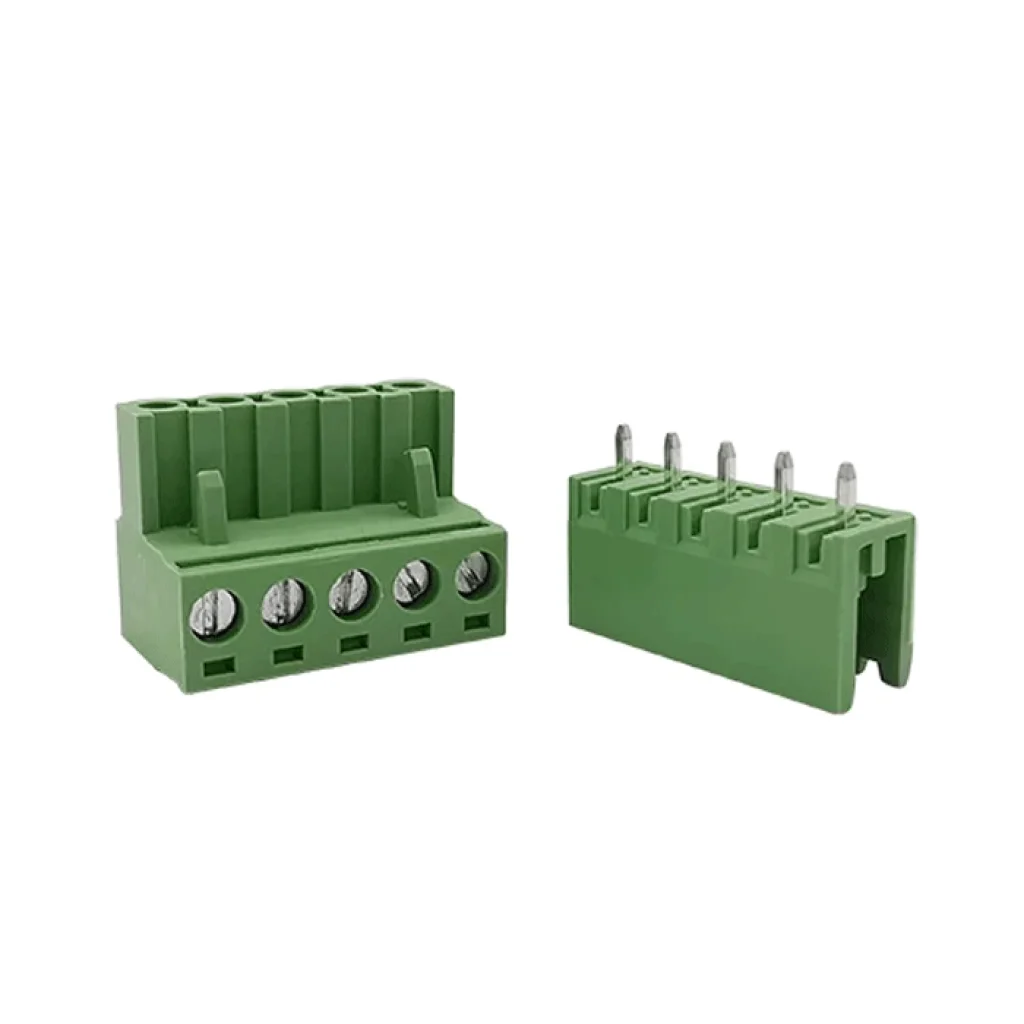

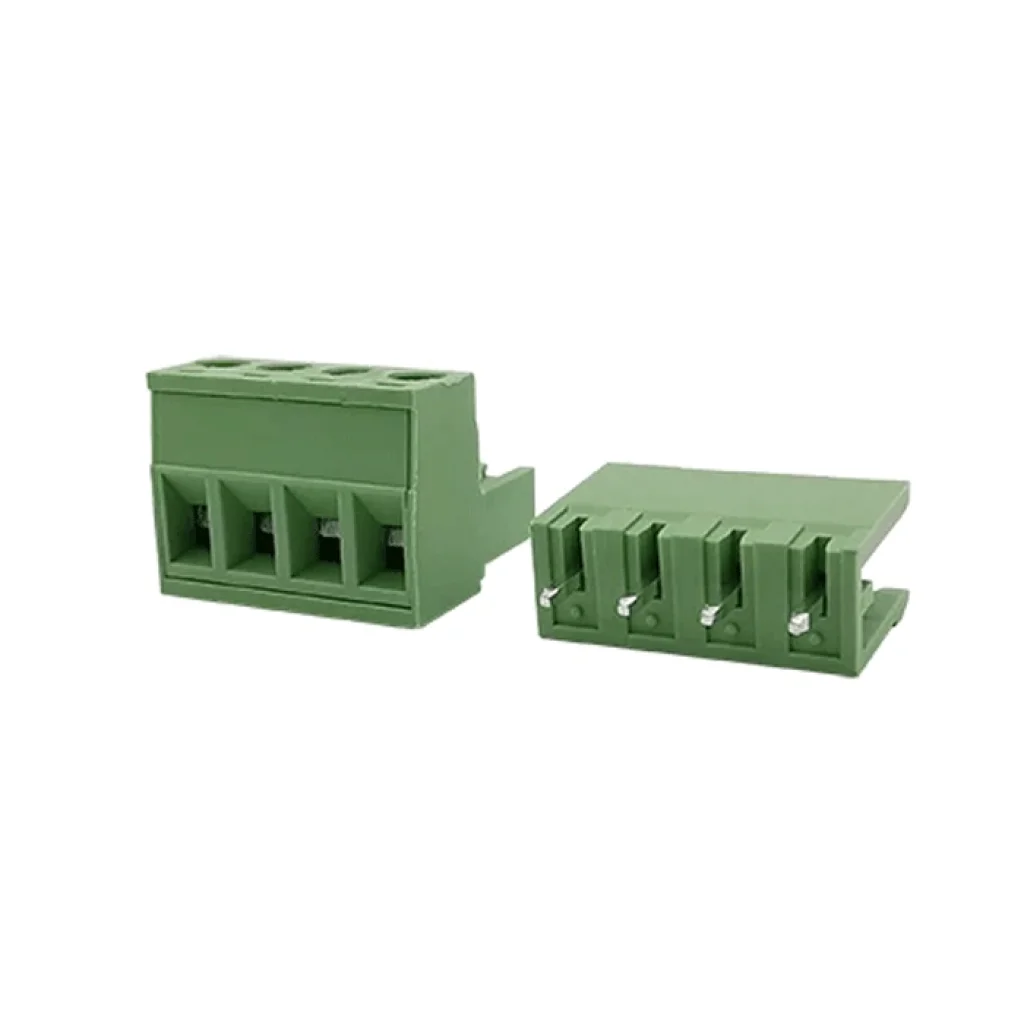

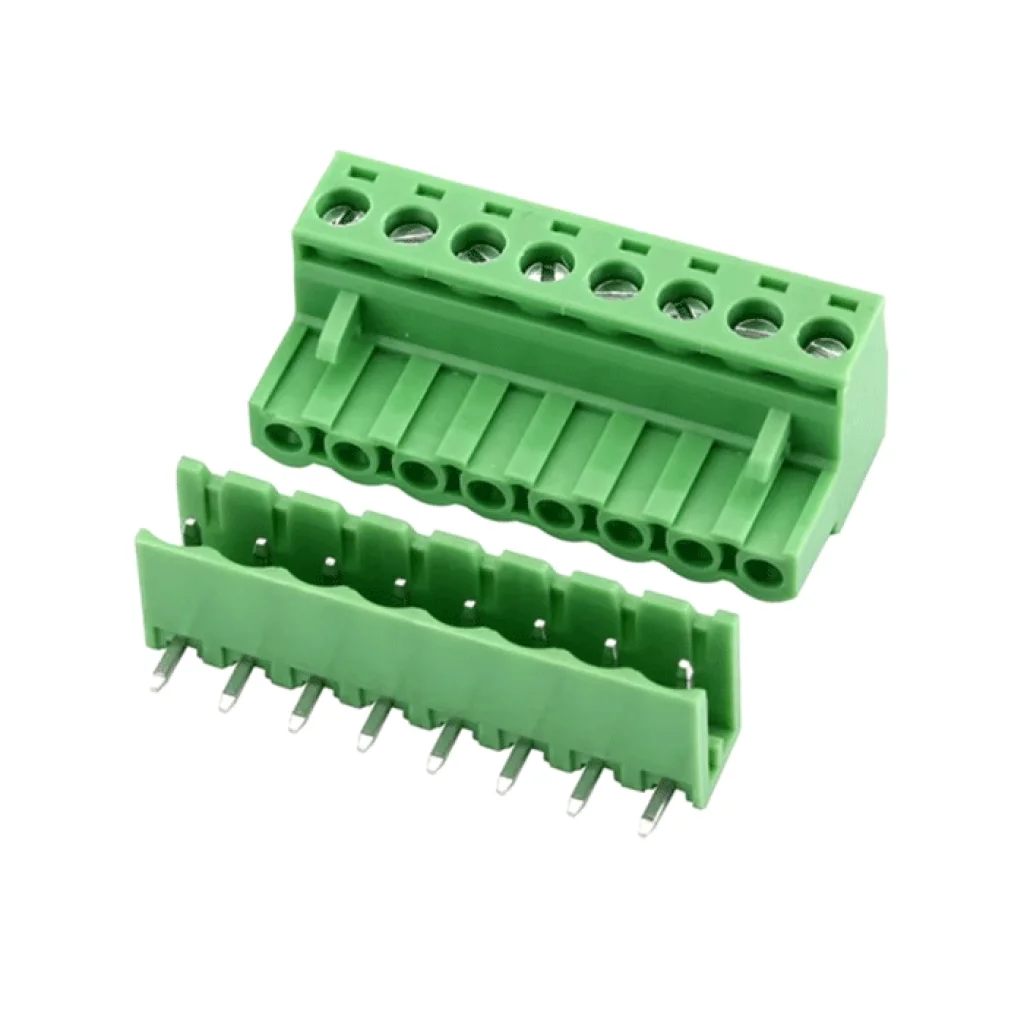

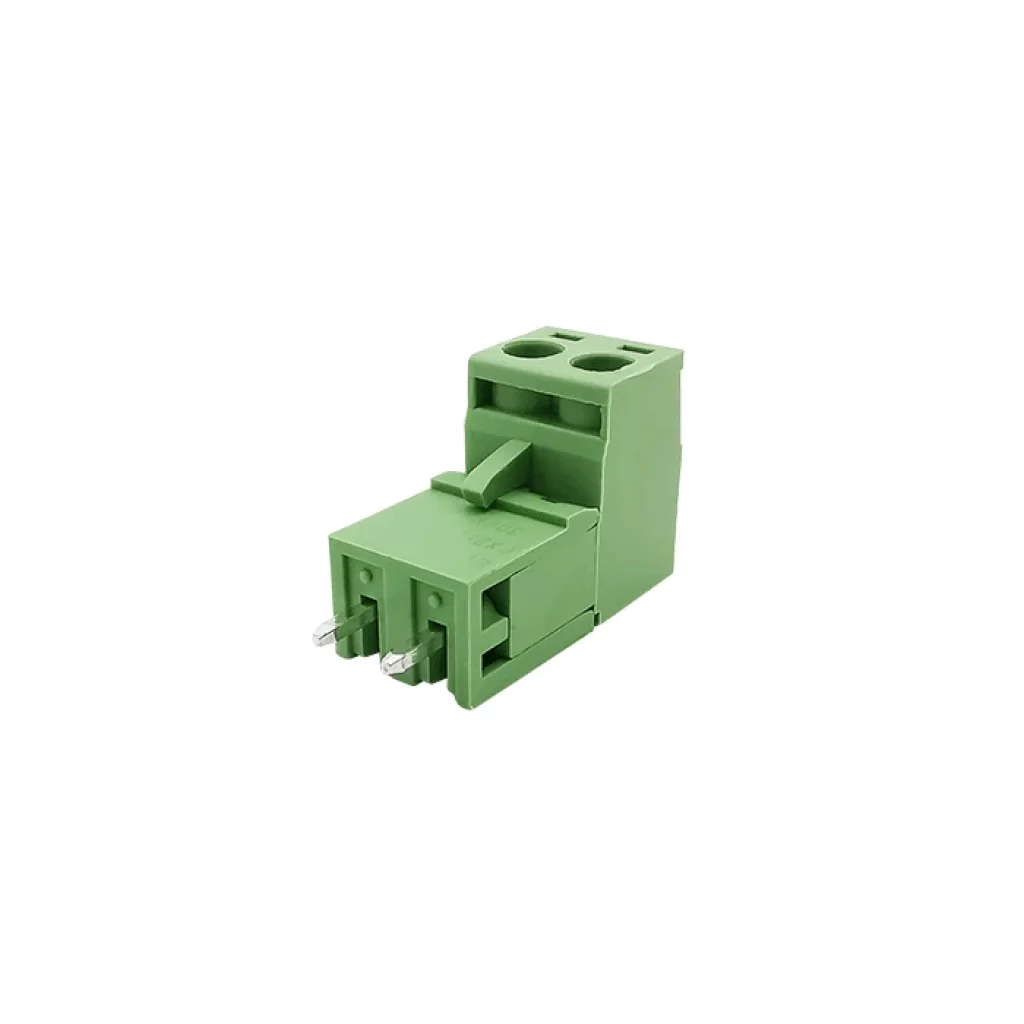

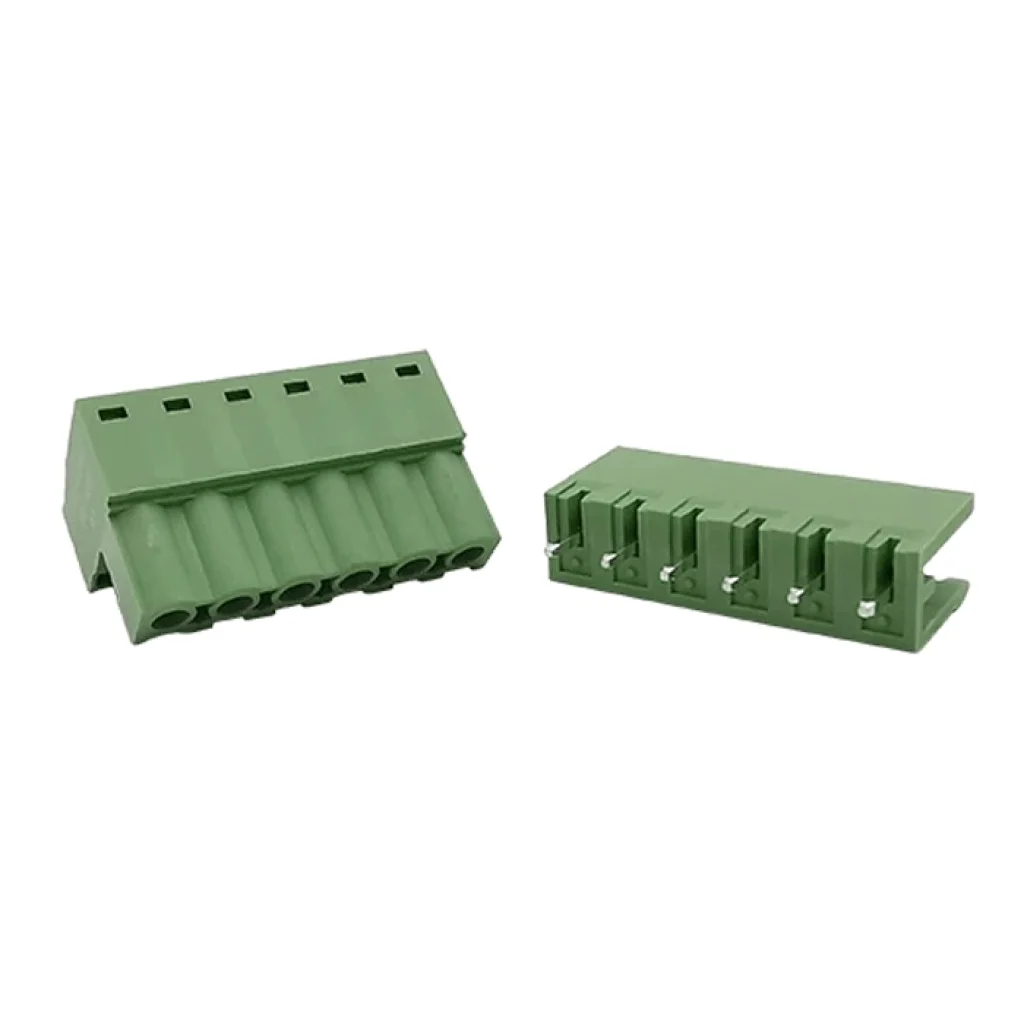

2EDG 5.08 — знімна гвинтова клемна пара для підключення дротів до друкованої плати. Кабельну частину можна від'єднати від PCB-відповідника разом з усіма провідниками, що спрощує монтаж і обслуговування пристрою.
Ключові характеристики
- Серія
- 2EDG
- Тип
- знімна гвинтова клемна колодка, пара кабельна частина + PCB-відповідник
- Крок контактів
- 5,08 мм (0,2″)

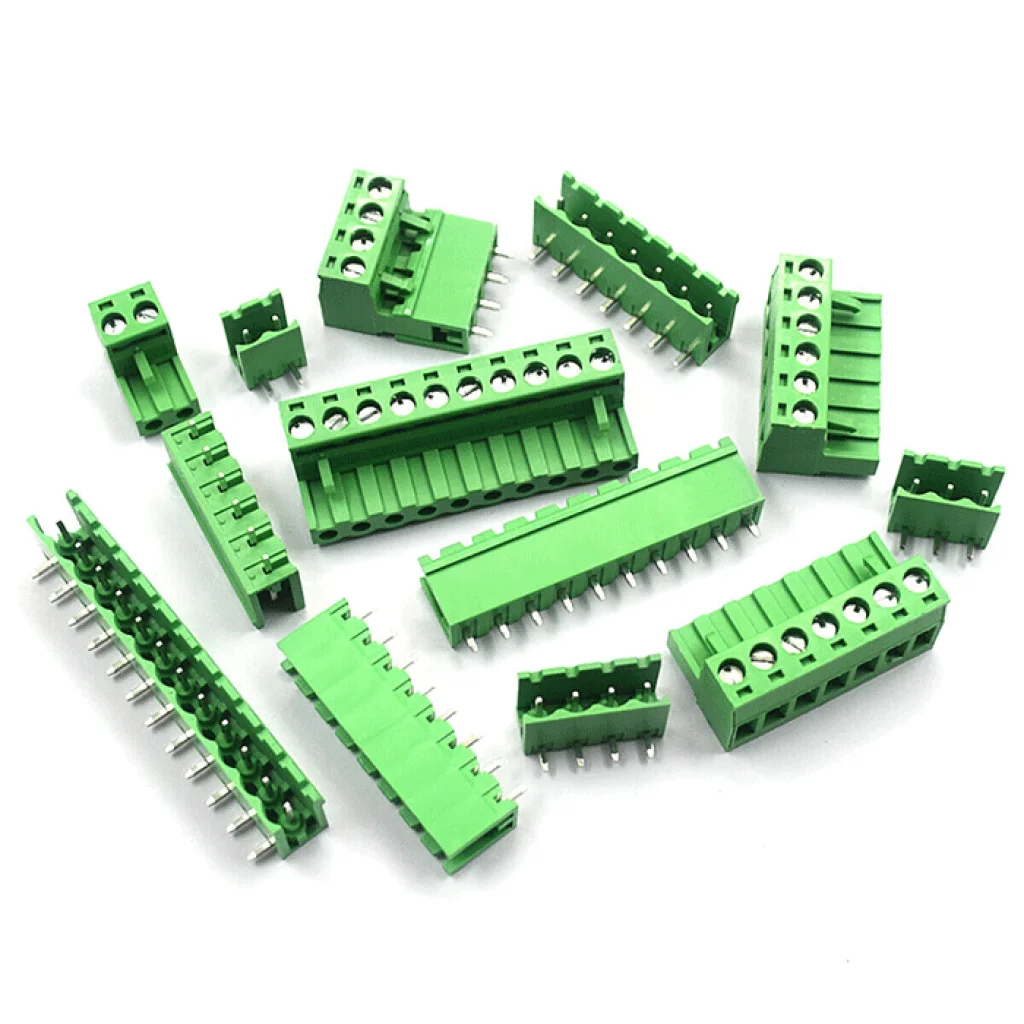

- Кількість контактів
- 2P, 3P, 4P, 5P, 6P, 7P або 8P
- Орієнтація PCB-частини
- пряма або кутова, залежно від обраного варіанта
- Максимальна напруга
- 300 В
- Максимальний струм
- 15 А
- Діапазон дротів
- 12–28 AWG
- Довжина зачищення
- 7–8 мм
- Момент затягування
- 0,4–0,6 Н·м
- Температура експлуатації
- від −40 до +105 °C
- Колір
- зелений
Детальний опис та особливості
Знімне підключення дротів до PCB
Дроти фіксуються гвинтами в кабельній частині, а відповідна частина впаюється в друковану плату. Під час ремонту або заміни модуля роз'єм від'єднується як єдиний блок: повторно розкладати та затискати кожну жилу не потрібно.

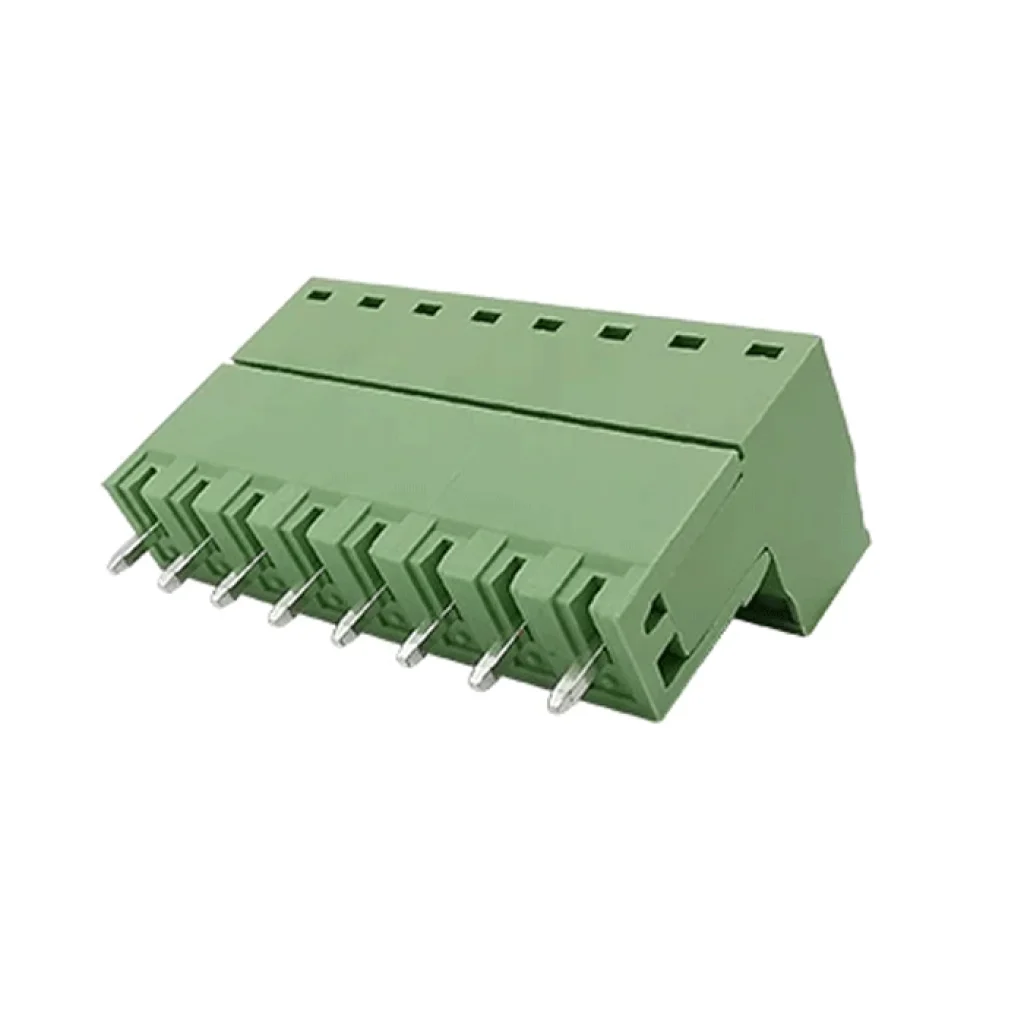

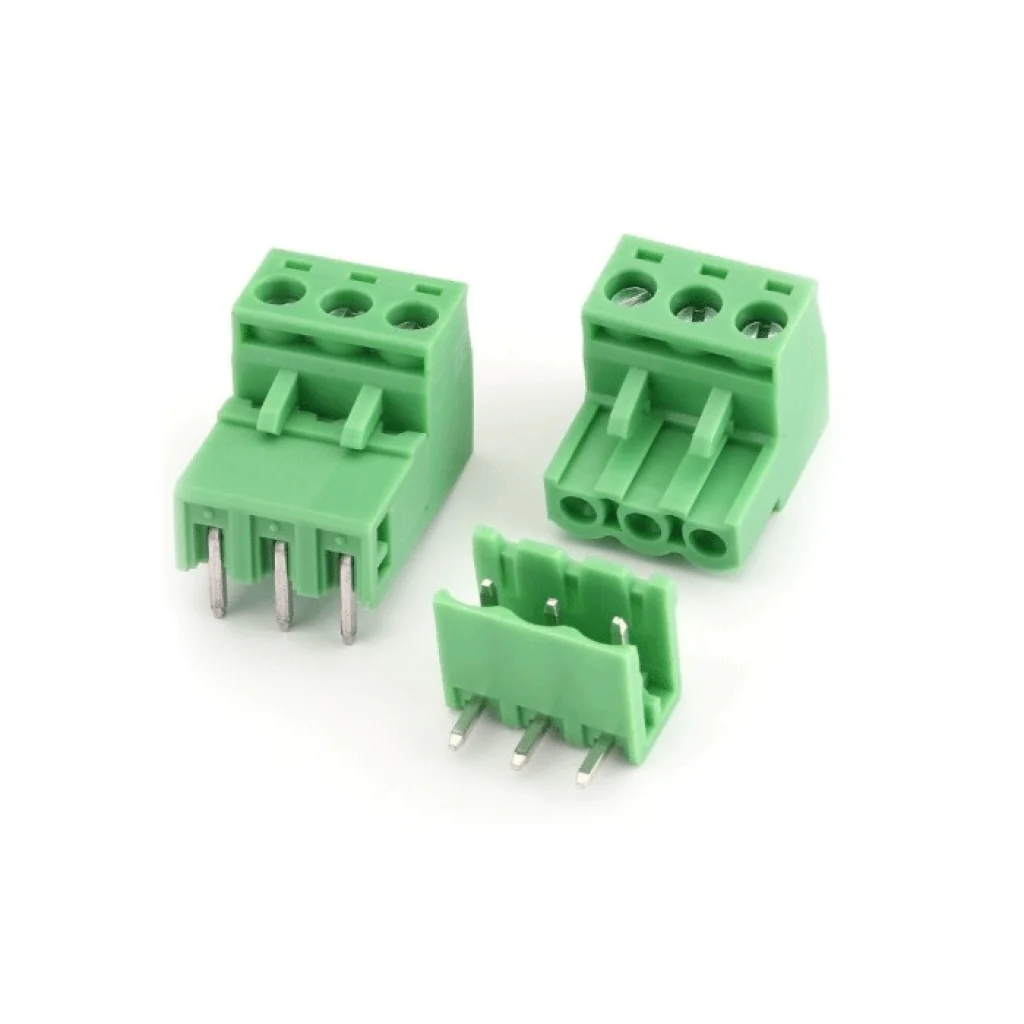

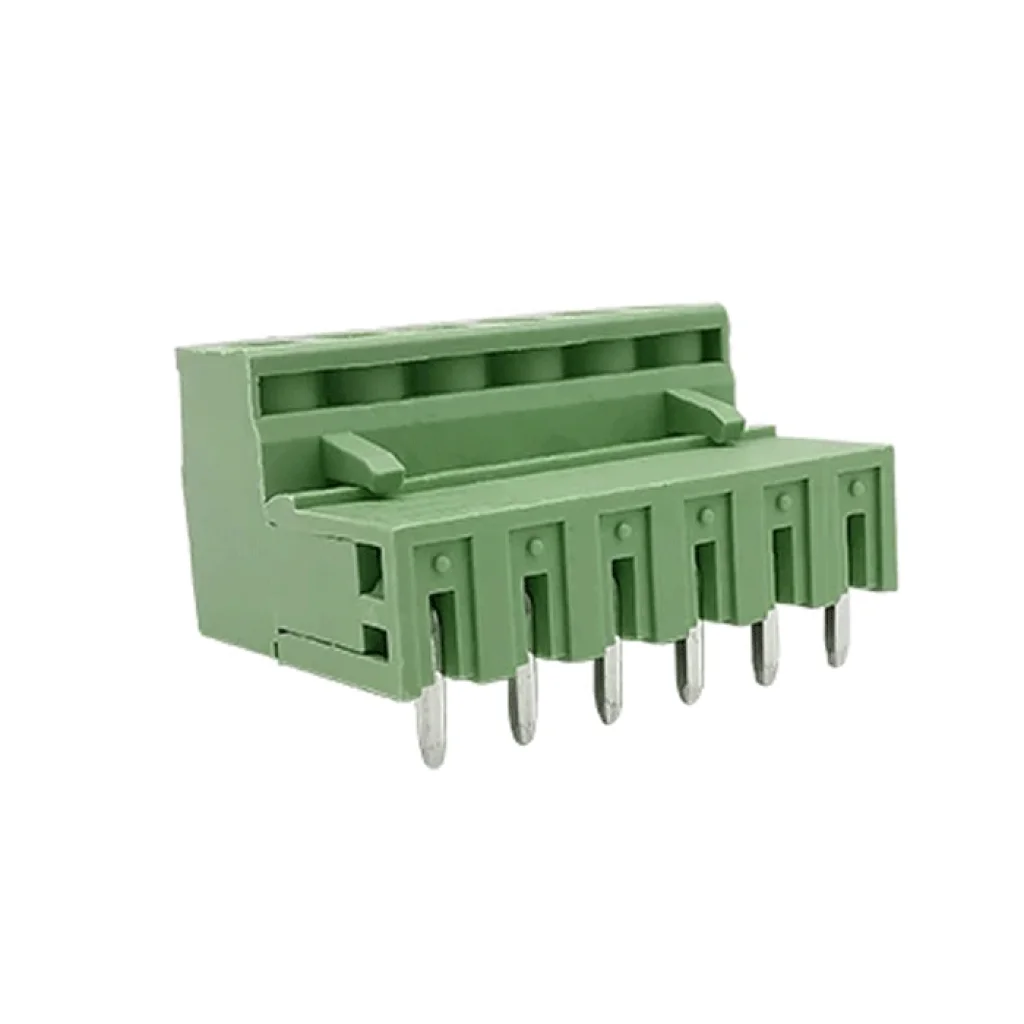

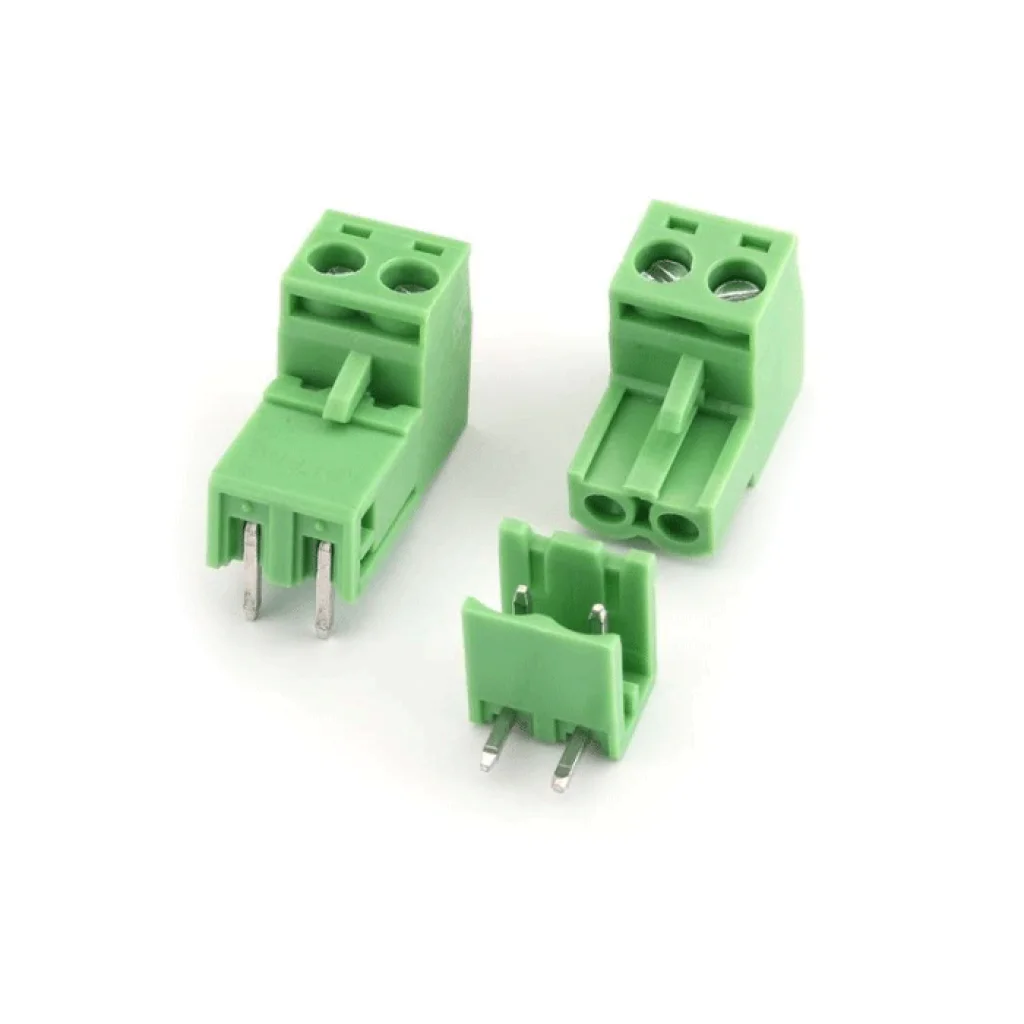

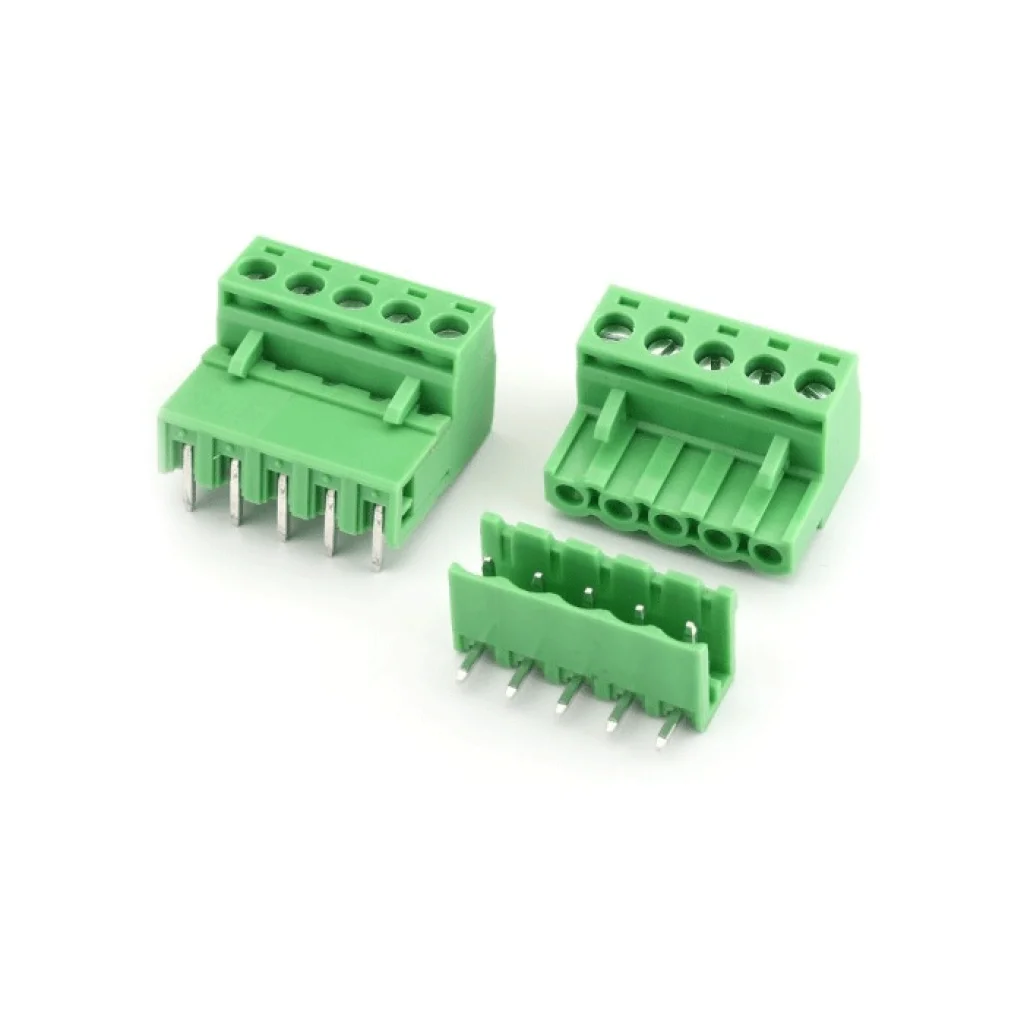

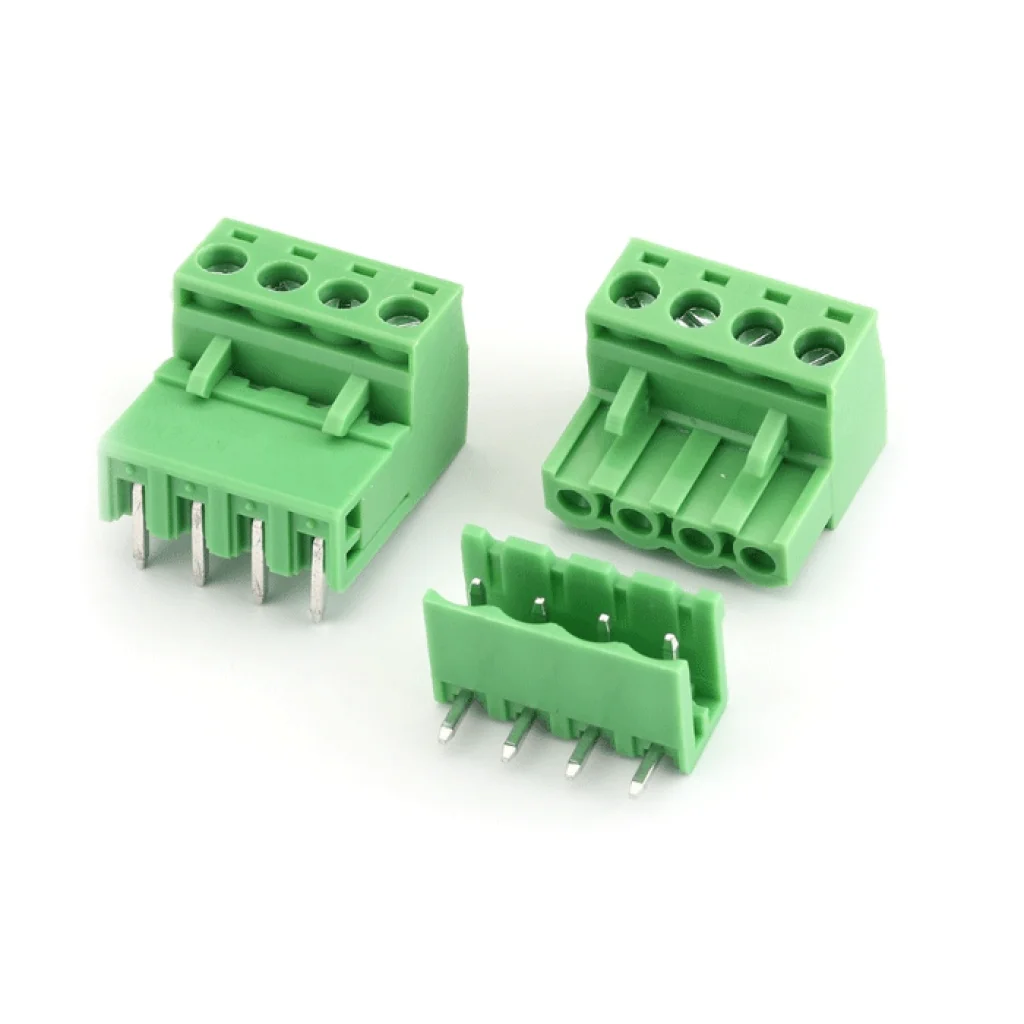

Пряме та кутове виконання
Пряма PCB-частина спрямовує підключення перпендикулярно до плати. Кутова частина дає змогу вивести кабель уздовж PCB та може бути зручнішою в невисокому корпусі. Остаточний вибір залежить від розташування плати, стінок корпусу та доступу до роз'єму.
Механічна сумісність
Для цієї моделі слід передбачати посадковий крок 5,08 мм. Не вважайте виконання 5,00 і 5,08 мм автоматично взаємозамінними: різниця накопичується зі збільшенням кількості контактів. Для заміни однієї половини також звіряйте форму корпусу, напрямок ключів і довжину контактів; найменший ризик несумісності дає використання обох частин з однієї пари.
Електричне навантаження
Значення 300 В і 15 А є верхніми межами самого роз'єму, а не гарантованим режимом готового пристрою. Допустиме навантаження визначається найслабшим елементом кола: перерізом і матеріалом дроту, PCB-доріжками, якістю паяння, температурою, ізоляційними відстанями та корпусом.
Підійде / не підійде
Підійде
- для знімного підключення живлення, датчиків або виконавчих пристроїв до PCB;
- для плат із кроком 5,08 мм і 2–8 електричними колами;
- для модулів, які потрібно демонтувати без повторного затискання всіх дротів;
- коли потрібен вибір прямого або кутового напрямку підключення.
Не підійде без додаткової перевірки
- для плати з точним кроком 5,00 мм або іншим footprint;
- для стикування з випадковою половиною іншої серії лише за схожим зовнішнім виглядом;
- для підключення та від'єднання під напругою;
- для вологого, запиленого чи вібраційного середовища без належного корпусу та додаткової фіксації.
Підключення
Виберіть конфігурацію
Зіставте кількість контактів, крок 5,08 мм і пряму або кутову орієнтацію з footprint плати та напрямком виходу кабелю.
Змонтуйте PCB-частину
До паяння перевірте нумерацію кіл, орієнтацію корпусу та доступ до знімної частини після встановлення плати в корпус.
Підготуйте дроти
Знеструмте коло, зачистьте приблизно 7–8 мм ізоляції та вставте жилу так, щоб оголений провідник не виступав за межі затискача. Усі дротинки багатожильної жили мають потрапити всередину клеми.
Затягніть і перевірте
Затягніть гвинти з моментом 0,4–0,6 Н·м. Після цього злегка потягніть кожен дріт, перевірте полярність і порядок сигналів та лише потім подавайте живлення.
Приклади застосування
Знімна панель керування
Кутова PCB-частина допомагає прокласти джгут уздовж плати, а кабельну половину можна від'єднати під час демонтажу панелі.
Плата живлення або виконавчий модуль
Роз'єм дає змогу підвести до плати кілька силових чи керувальних ліній, якщо струм, напруга, переріз дротів і параметри PCB відповідають розрахунку вузла.
Сервісне підключення в корпусі
Пара 2EDG спрощує зняття плати для діагностики. Щоб не переплутати кола під час повторного складання, позначте призначення контактів на кабелі та PCB.
Комплектація
- Кабельна гвинтова частина обраної контактності.
- Відповідна пряма або кутова PCB-частина згідно з обраним варіантом.
Обмеження та безпека
Монтаж тільки без напруги
Перед зачищенням дротів, затягуванням гвинтів, стикуванням або роз'єднанням вимкніть живлення та переконайтеся у відсутності небезпечної напруги.
Не перевищуйте можливості всього вузла
Навіть якщо роз'єм має межі 300 В і 15 А, робочі значення повинні бути не вищими за допустимі для дроту, PCB, паяних з'єднань, ізоляції та корпусу. Для високої напруги забезпечте належні ізоляційні відстані й захист від дотику.
Перевіряйте посадковий крок
Не встановлюйте виконання 5,08 мм у невідповідний footprint із механічним зусиллям. Перекіс створює навантаження на виводи та паяні з'єднання.
Оглядайте гвинтовий затиск
Не залишайте зовні оголені жили або окремі дротинки. У відповідальних вузлах періодично перевіряйте клеми на послаблення, зміну кольору чи локальний нагрів.
FAQ
Чи можна встановити 2EDG 5.08 у посадкове місце 5,00 мм?
Не слід розраховувати на взаємозамінність. Використовуйте footprint із кроком 5,08 мм і звіряйте габарити корпусу, особливо для багатоконтактних варіантів.
Чи можна навантажувати роз'єм струмом 15 А?
15 А — максимальна заявлена межа, а не автоматично допустимий безперервний струм готового пристрою. Робоче навантаження визначайте за найслабшим елементом кола та температурними умовами.
Чи сумісні всі половини з позначенням 2EDG?
Одного позначення серії недостатньо. Звірте крок, кількість контактів, геометрію корпусу та ключів; безпечніше використовувати дві половини з однієї пари.
Коли обирати пряме, а коли кутове виконання?
Пряме виконання спрямовує підключення перпендикулярно до PCB. Кутове виводить кабель уздовж плати й може краще підійти для невисокого корпусу.
Альтернатива для незнімного підключення
Якщо роз'єднання кабельної та PCB-частини не потрібне, розгляньте гвинтову клемну колодку KF301 на 2–6 контактів. Вона монтується на плату як цілісний клемник; перед вибором окремо перевірте її footprint і допустимий діапазон дротів.
