Кратко о 2EDG 5.08

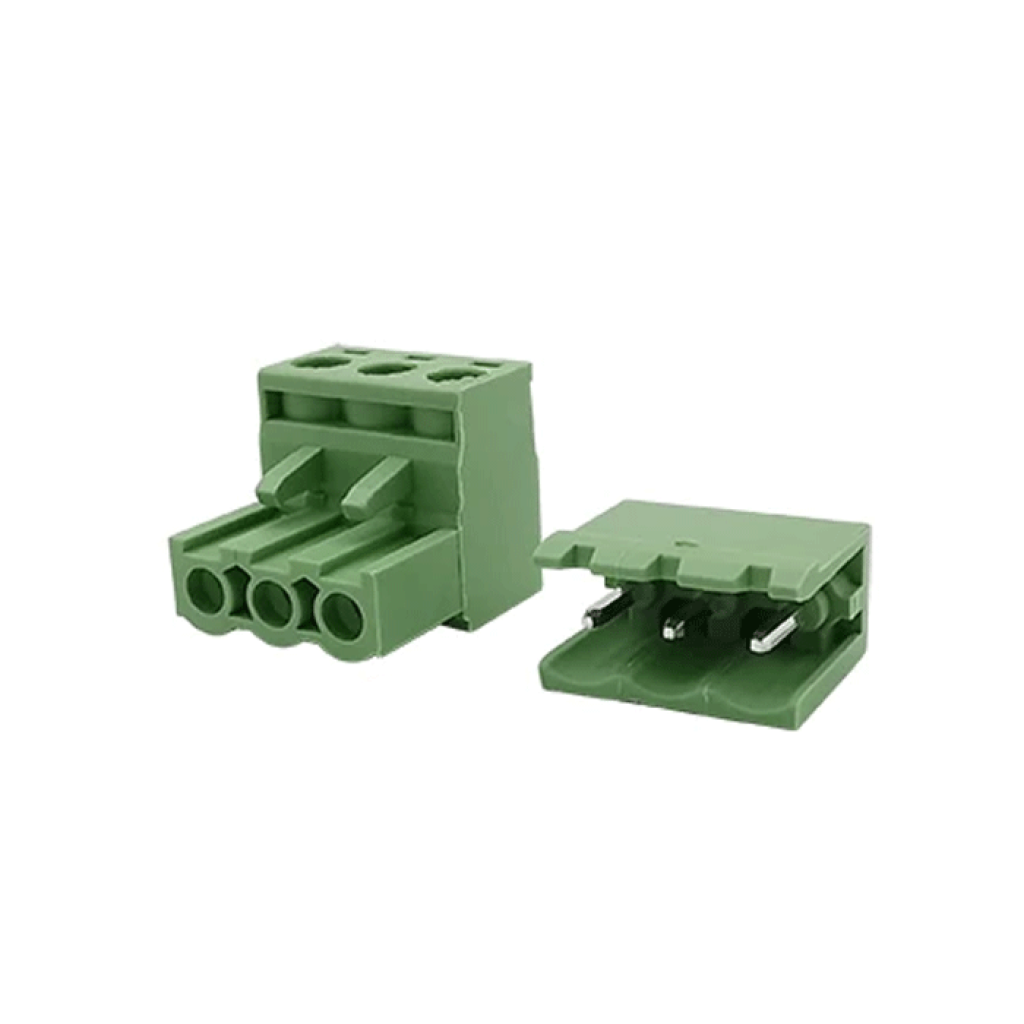

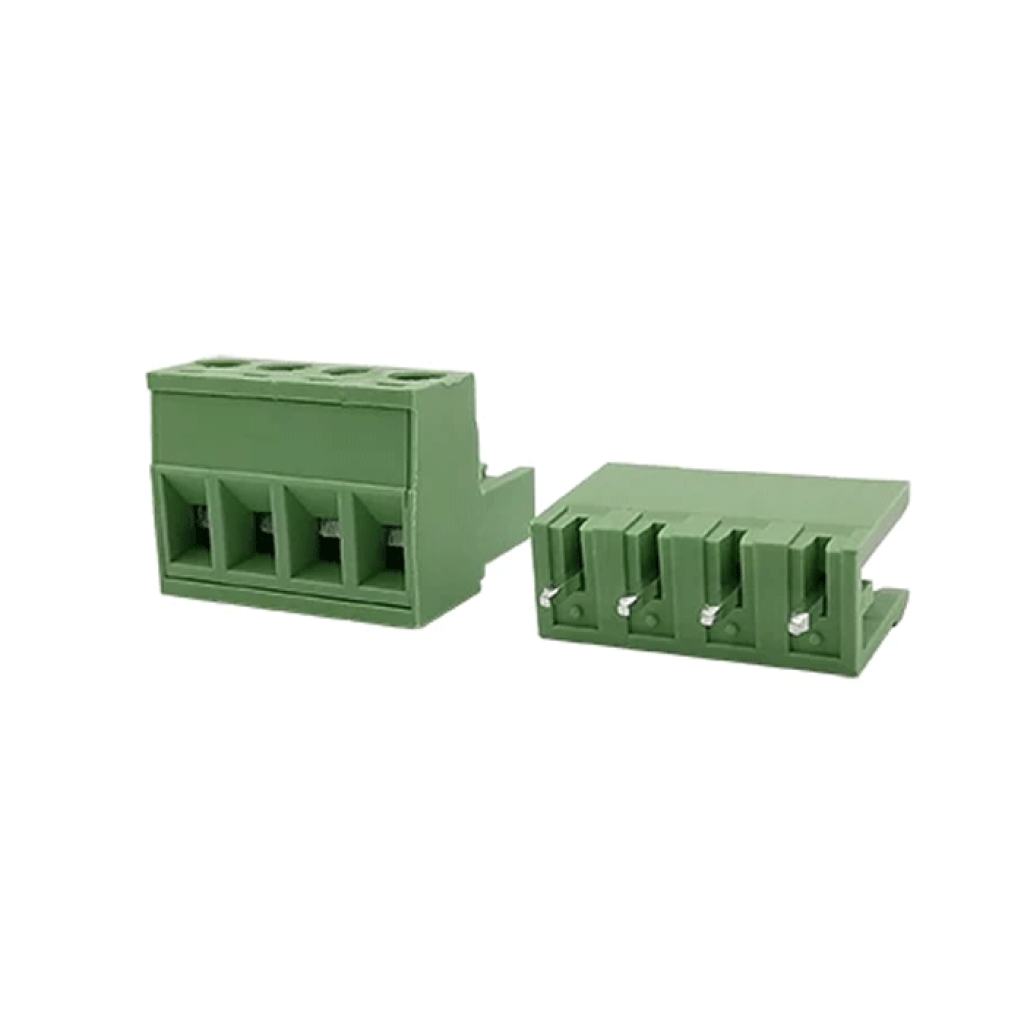

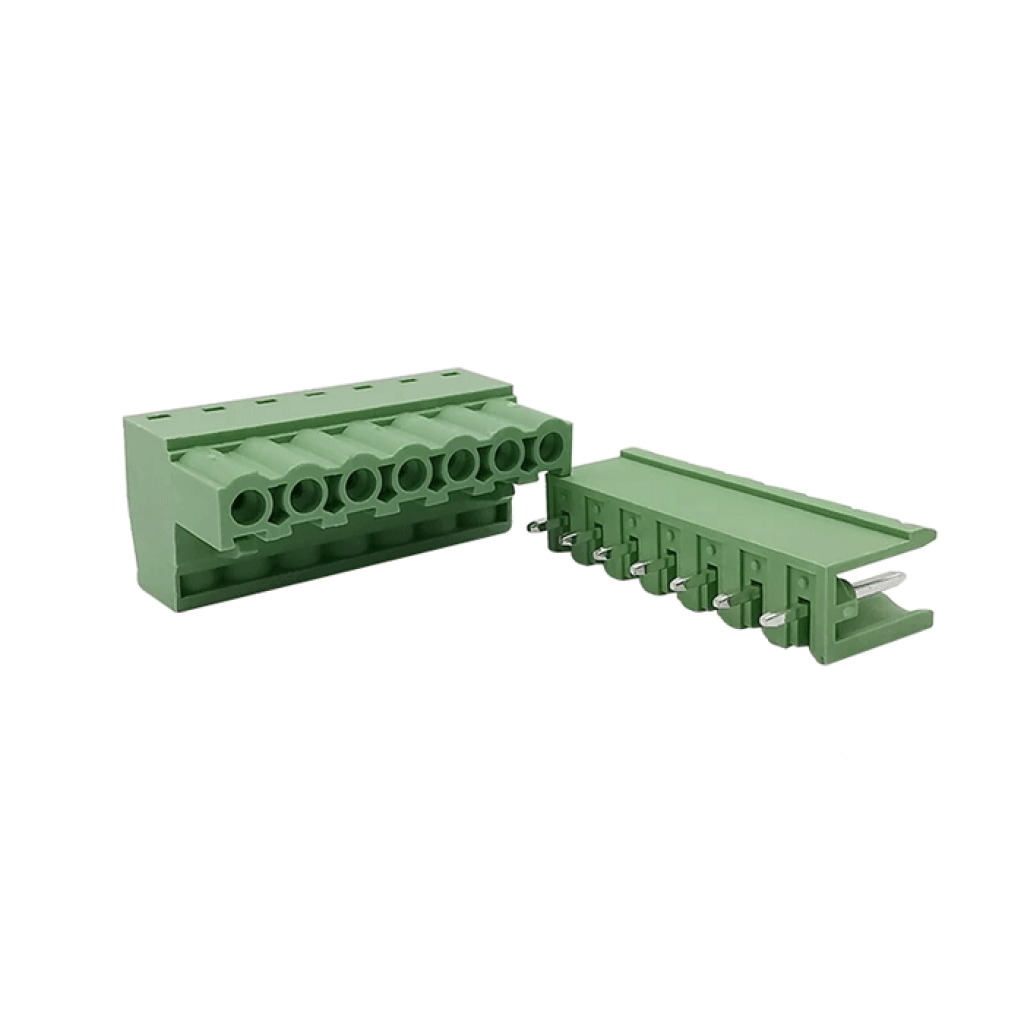

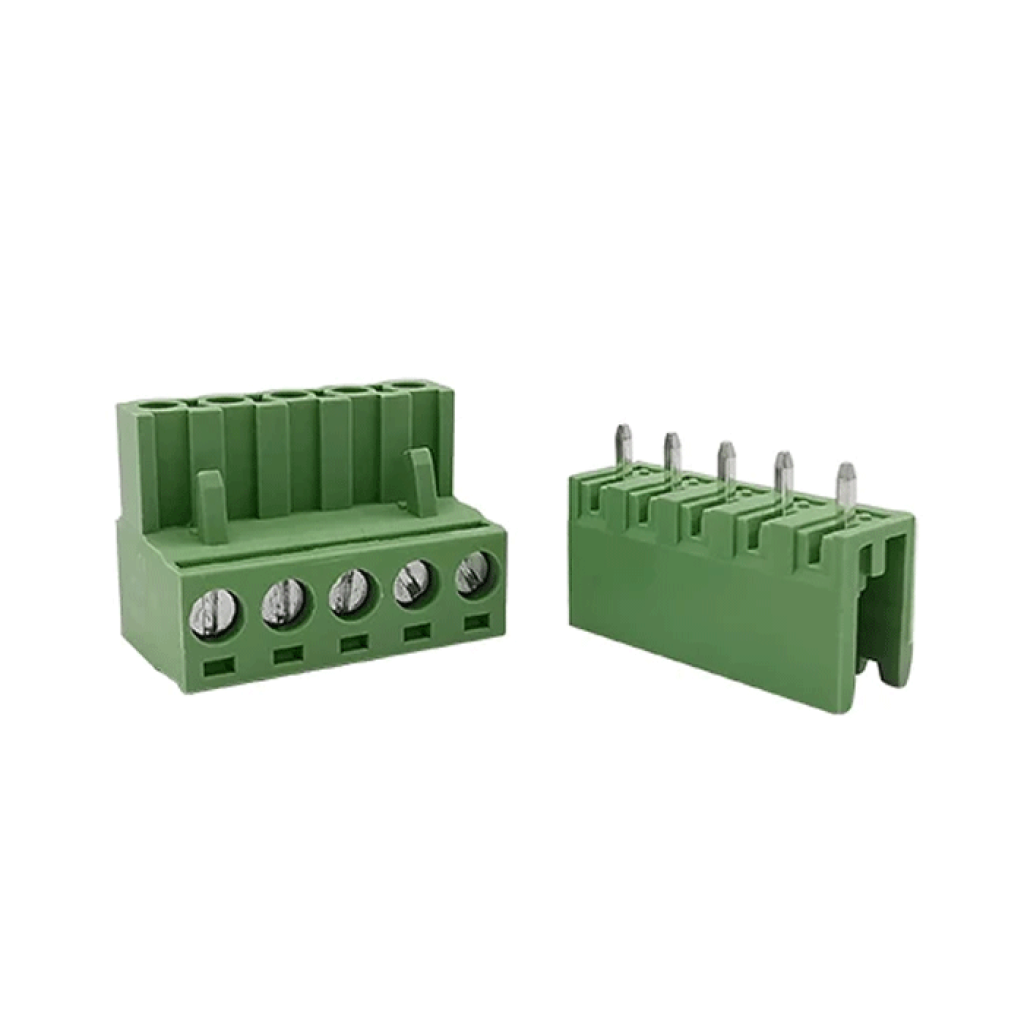

2EDG 5.08 — съёмная винтовая клеммная пара для подключения проводов к печатной плате. Кабельную часть можно отсоединить от ответной PCB-части вместе со всеми проводниками, что упрощает монтаж и обслуживание устройства.
Ключевые характеристики
- Серия
- 2EDG
- Тип
- съёмная винтовая клеммная колодка, пара: кабельная часть + ответная PCB-часть
- Шаг контактов
- 5,08 мм (0,2″)

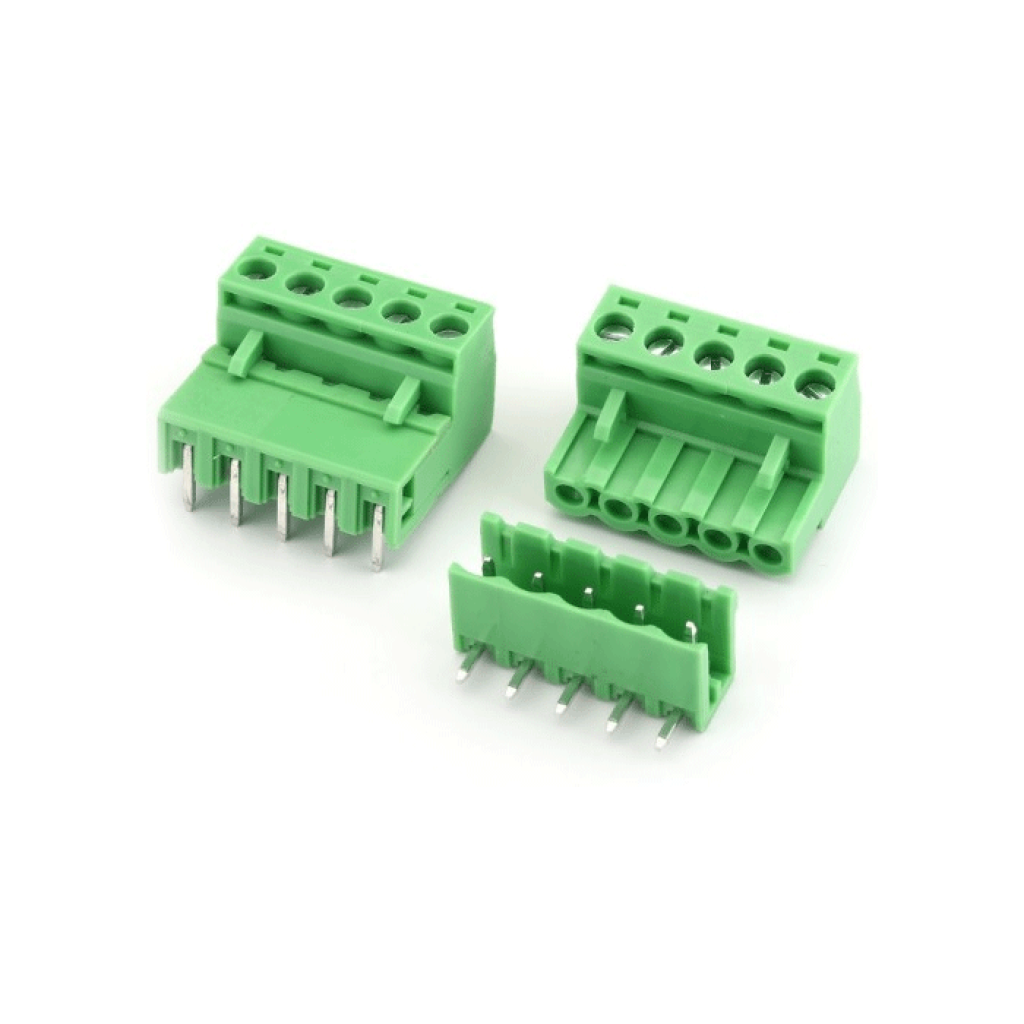

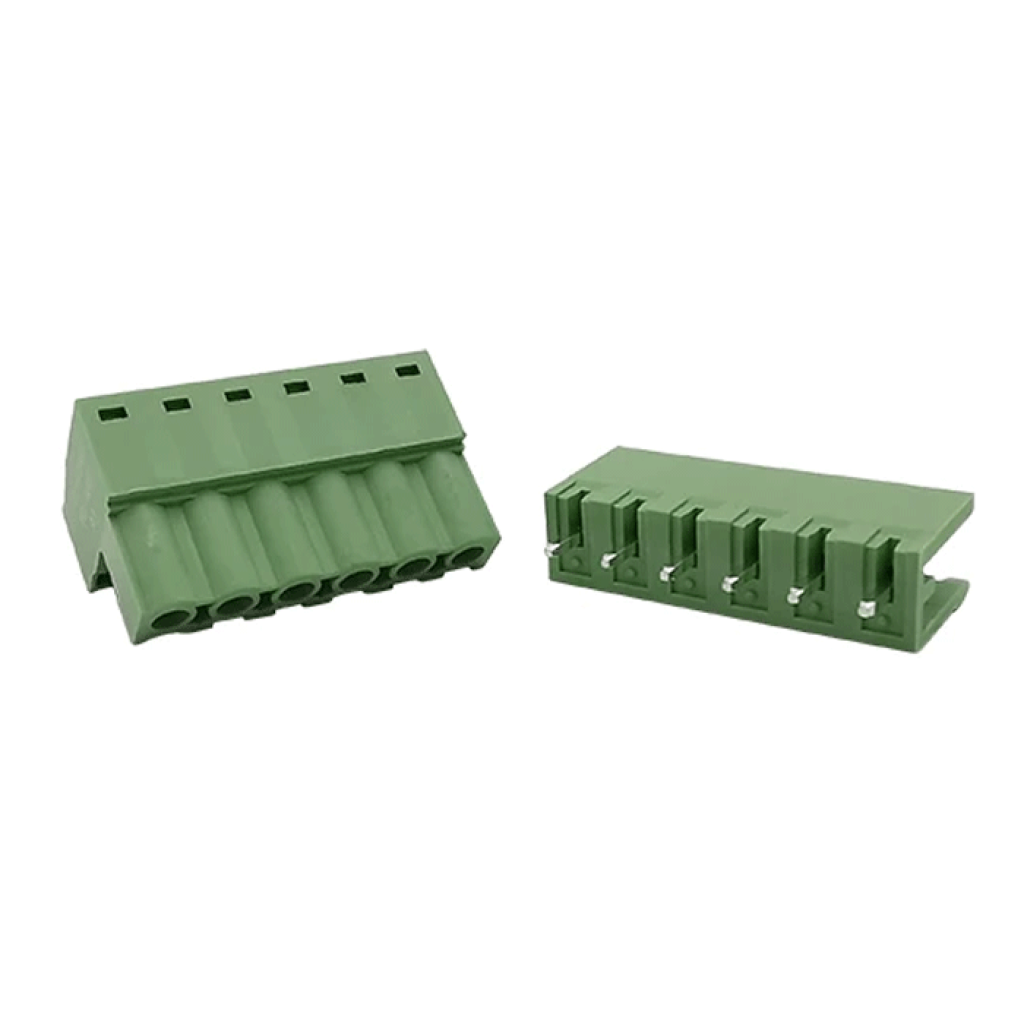

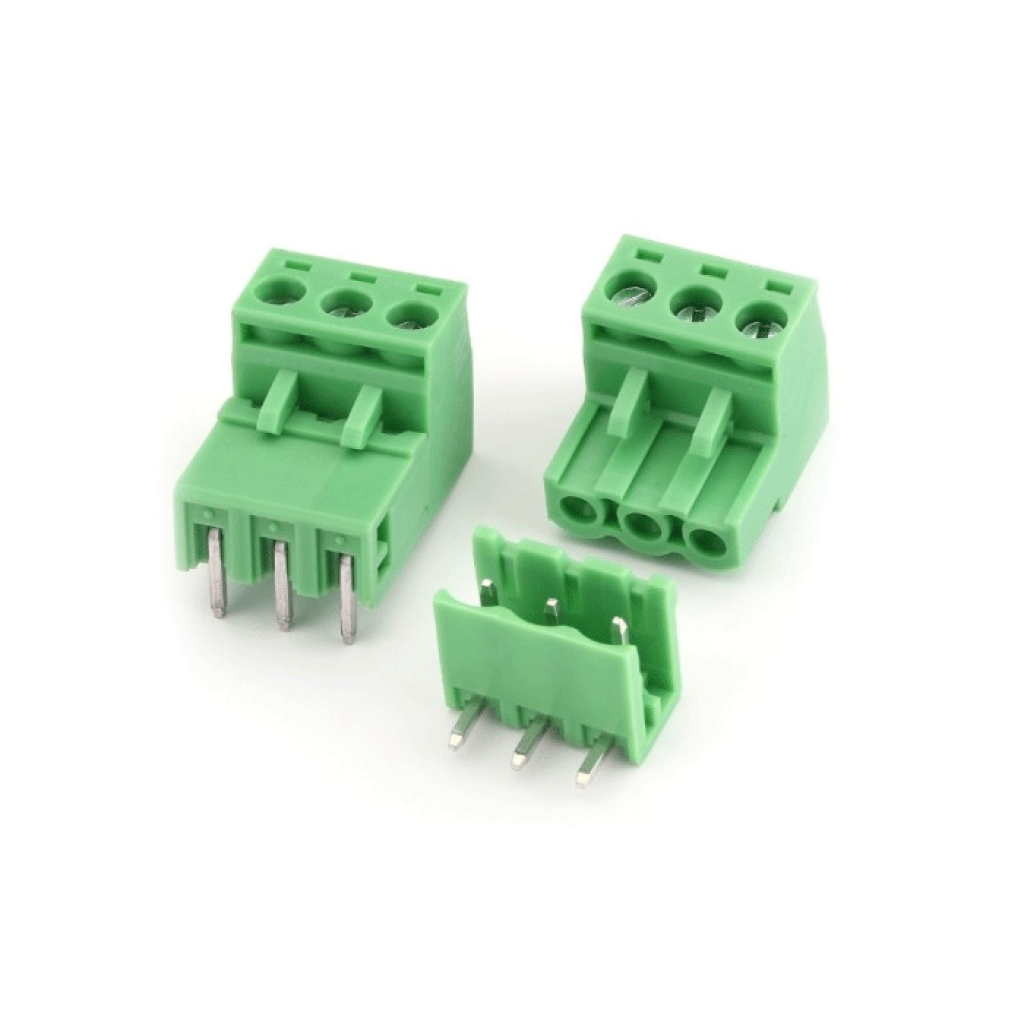

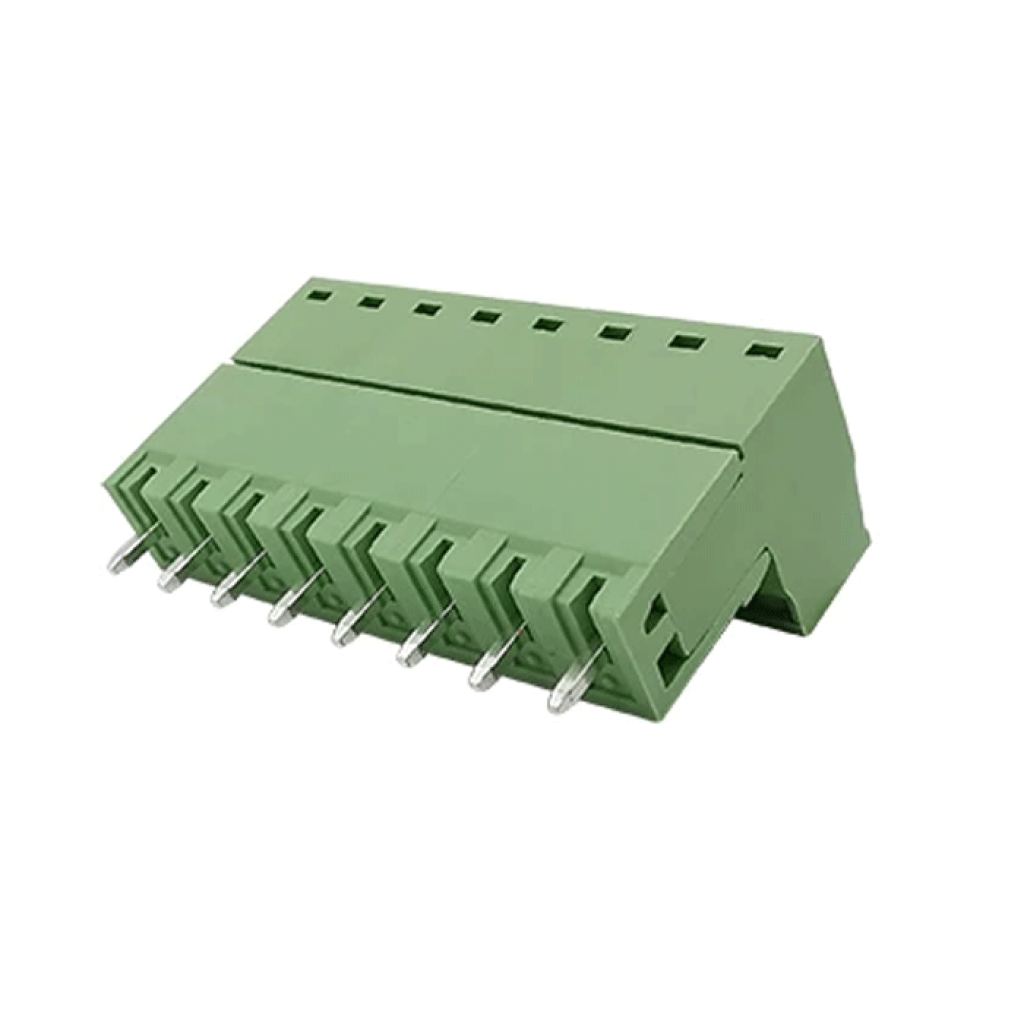

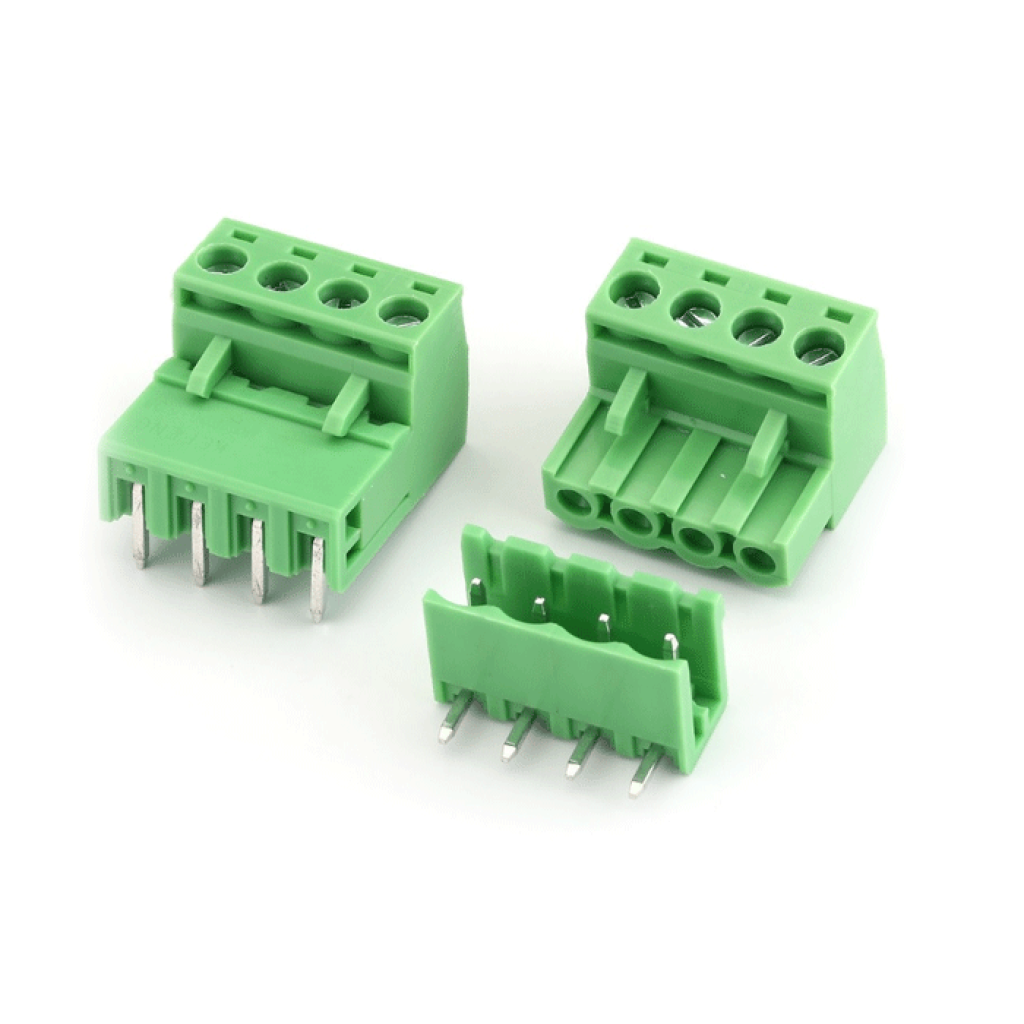

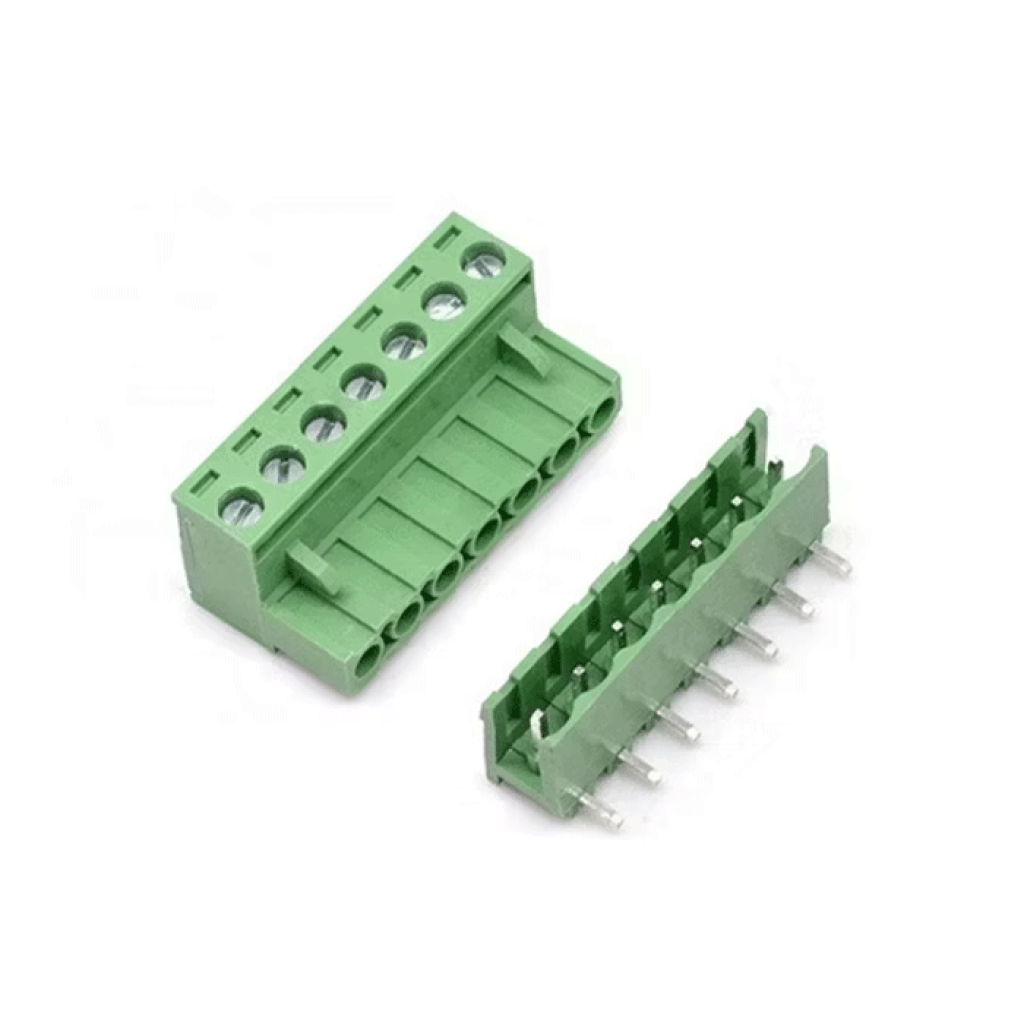

- Количество контактов
- 2P, 3P, 4P, 5P, 6P, 7P или 8P
- Ориентация PCB-части
- прямая или угловая, в зависимости от выбранного варианта
- Максимальное напряжение
- 300 В
- Максимальный ток
- 15 А
- Диапазон проводов
- 12–28 AWG
- Длина зачистки
- 7–8 мм
- Момент затяжки
- 0,4–0,6 Н·м
- Температура эксплуатации
- от −40 до +105 °C
- Цвет
- зелёный
Подробное описание и особенности
Съёмное подключение проводов к PCB
Провода фиксируются винтами в кабельной части, а ответная часть впаивается в печатную плату. При ремонте или замене модуля разъём отсоединяется как единый блок: повторно раскладывать и зажимать каждую жилу не требуется.

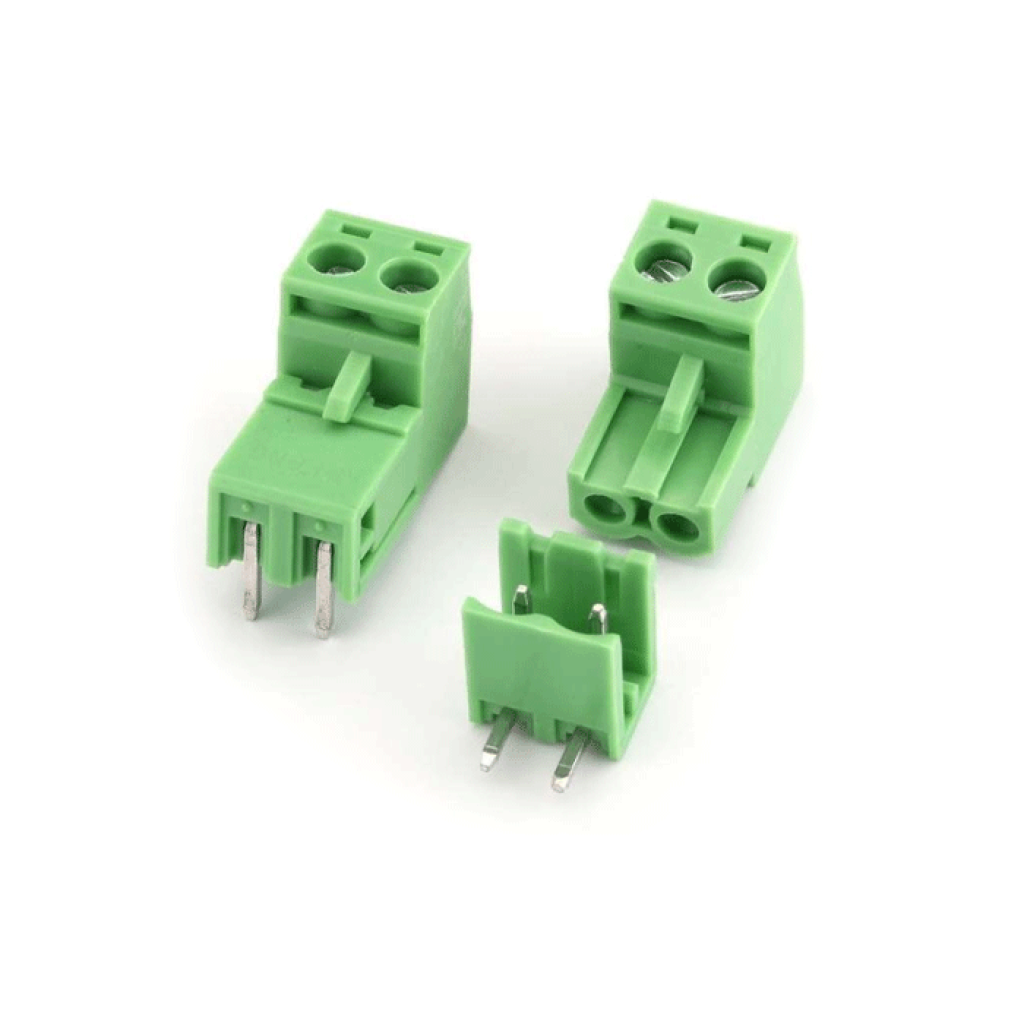

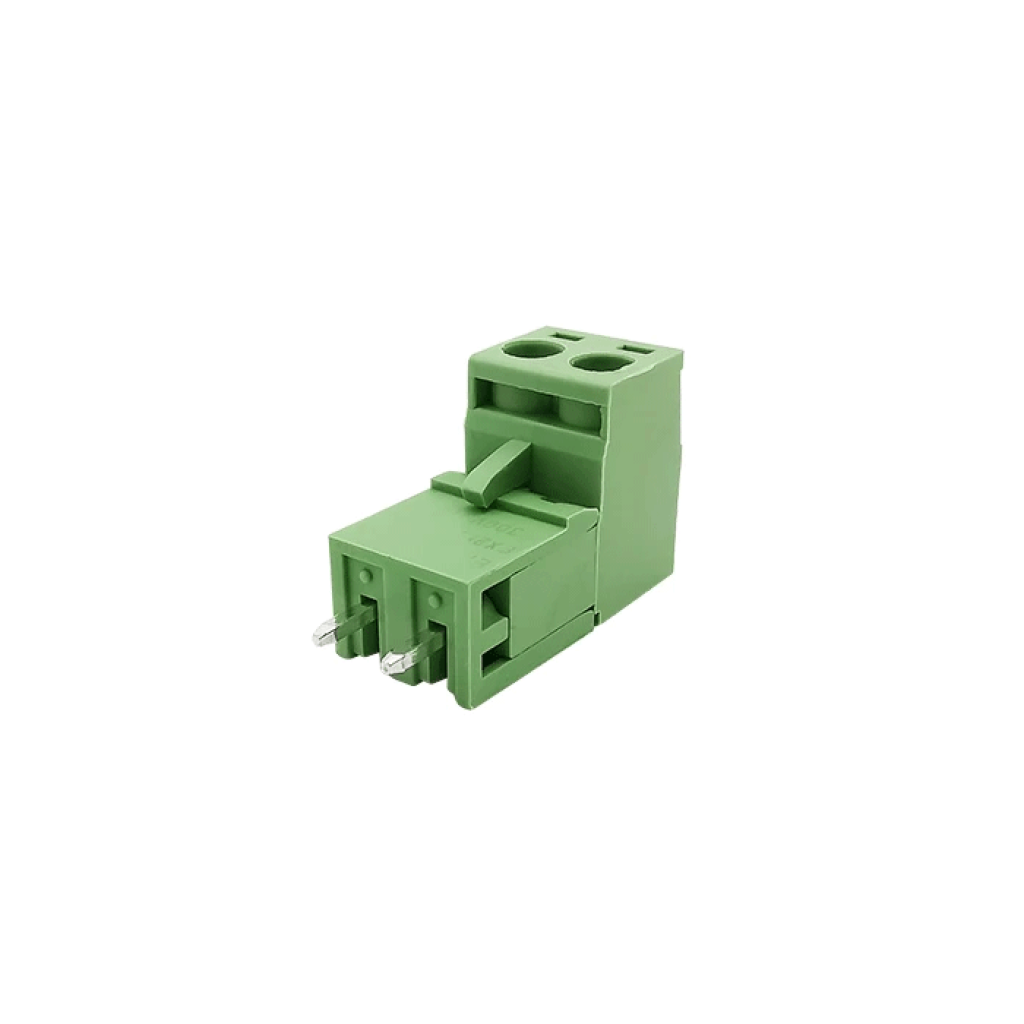

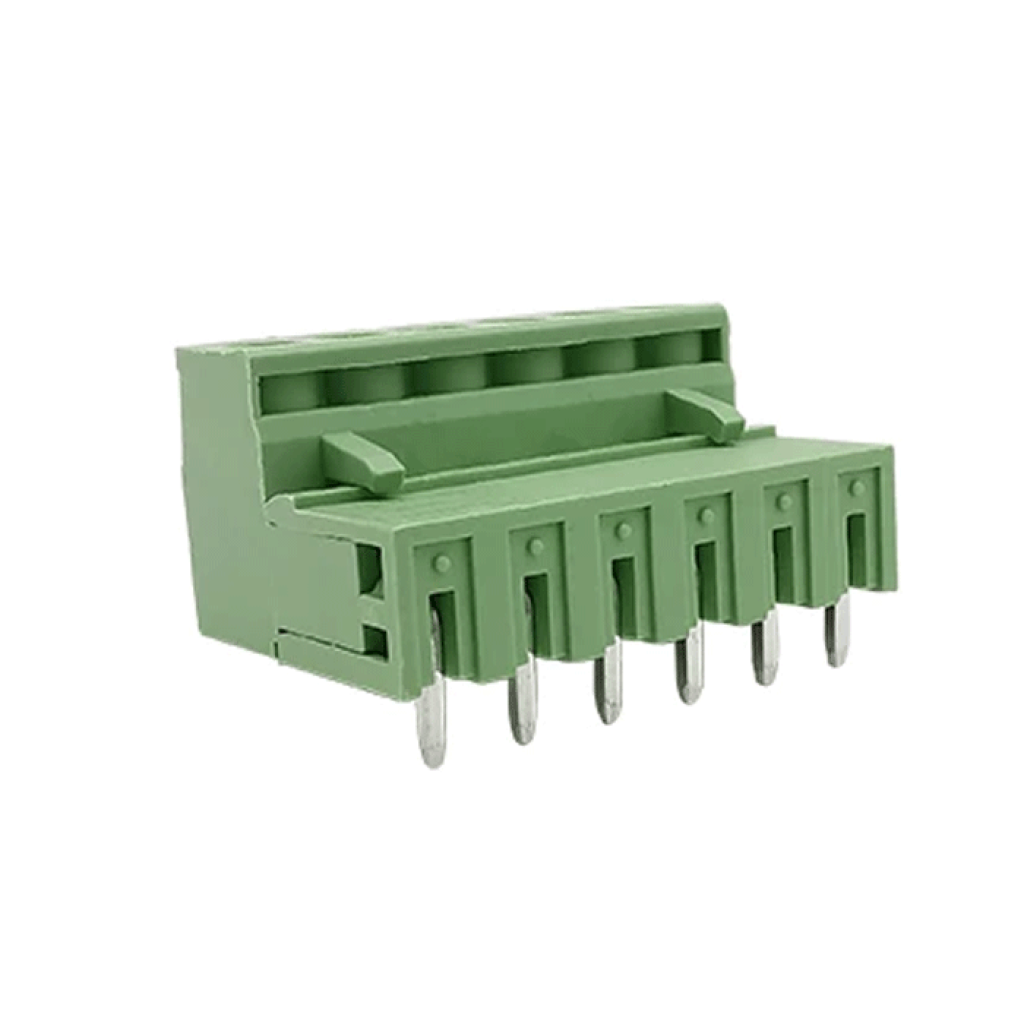

Прямое и угловое исполнение
Прямая PCB-часть направляет подключение перпендикулярно плате. Угловая часть позволяет вывести кабель вдоль PCB и может быть удобнее в невысоком корпусе. Окончательный выбор зависит от расположения платы, стенок корпуса и доступа к разъёму.
Механическая совместимость
Для этой модели следует предусмотреть посадочный шаг 5,08 мм. Не считайте исполнения 5,00 и 5,08 мм автоматически взаимозаменяемыми: разница накапливается с увеличением количества контактов. При замене одной половины также сверяйте форму корпуса, направление ключей и длину контактов; наименьший риск несовместимости обеспечивает использование обеих частей из одной пары.
Электрическая нагрузка
Значения 300 В и 15 А являются верхними пределами самого разъёма, а не гарантированным режимом готового устройства. Допустимая нагрузка определяется самым слабым элементом цепи: сечением и материалом провода, PCB-дорожками, качеством пайки, температурой, изоляционными расстояниями и корпусом.
Подойдёт / не подойдёт
Подойдёт
- для съёмного подключения питания, датчиков или исполнительных устройств к PCB;
- для плат с шагом 5,08 мм и 2–8 электрическими цепями;
- для модулей, которые необходимо демонтировать без повторного зажима всех проводов;
- когда необходим выбор прямого или углового направления подключения.
Не подойдёт без дополнительной проверки
- для платы с точным шагом 5,00 мм или другим footprint;
- для соединения со случайной половиной другой серии только по схожему внешнему виду;
- для подключения и отключения под напряжением;
- для влажной, запылённой или вибрационной среды без надлежащего корпуса и дополнительной фиксации.
Подключение
Выберите конфигурацию
Сопоставьте количество контактов, шаг 5,08 мм и прямую или угловую ориентацию с footprint платы и направлением выхода кабеля.
Установите PCB-часть
Перед пайкой проверьте нумерацию цепей, ориентацию корпуса и доступ к съёмной части после установки платы в корпус.
Подготовьте провода
Обесточьте цепь, зачистите приблизительно 7–8 мм изоляции и вставьте жилу так, чтобы оголённый проводник не выступал за пределы зажима. Все проволоки многопроволочной жилы должны попасть внутрь клеммы.
Затяните и проверьте
Затяните винты с моментом 0,4–0,6 Н·м. После этого слегка потяните каждый провод, проверьте полярность и порядок сигналов и только затем подавайте питание.
Примеры применения
Съёмная панель управления
Угловая PCB-часть помогает проложить жгут вдоль платы, а кабельную половину можно отсоединить при демонтаже панели.
Плата питания или исполнительный модуль
Разъём позволяет подвести к плате несколько силовых или управляющих линий, если ток, напряжение, сечение проводов и параметры PCB соответствуют расчёту узла.
Сервисное подключение в корпусе
Пара 2EDG упрощает снятие платы для диагностики. Чтобы не перепутать цепи при повторной сборке, обозначьте назначение контактов на кабеле и PCB.
Комплектация
- Кабельная винтовая часть выбранной контактности.
- Ответная прямая или угловая PCB-часть в соответствии с выбранным вариантом.
Ограничения и безопасность
Монтаж только без напряжения
Перед зачисткой проводов, затягиванием винтов, соединением или разъединением отключите питание и убедитесь в отсутствии опасного напряжения.
Не превышайте возможности всего узла
Даже если разъём имеет предельные значения 300 В и 15 А, рабочие значения не должны превышать допустимые для провода, PCB, паяных соединений, изоляции и корпуса. Для высокого напряжения обеспечьте надлежащие изоляционные расстояния и защиту от прикосновения.
Проверяйте посадочный шаг
Не устанавливайте исполнение 5,08 мм в несоответствующий footprint с механическим усилием. Перекос создаёт нагрузку на выводы и паяные соединения.
Осматривайте винтовой зажим
Не оставляйте снаружи оголённые жилы или отдельные проволоки. В ответственных узлах периодически проверяйте клеммы на ослабление, изменение цвета или локальный нагрев.
FAQ
Можно ли установить 2EDG 5.08 в посадочное место 5,00 мм?
Не следует рассчитывать на взаимозаменяемость. Используйте footprint с шагом 5,08 мм и сверяйте габариты корпуса, особенно для многоконтактных вариантов.
Можно ли нагружать разъём током 15 А?
15 А — максимальный заявленный предел, а не автоматически допустимый непрерывный ток готового устройства. Рабочую нагрузку определяйте по самому слабому элементу цепи и температурным условиям.
Совместимы ли все половины с обозначением 2EDG?
Одного обозначения серии недостаточно. Сверьте шаг, количество контактов, геометрию корпуса и ключей; безопаснее использовать две половины из одной пары.
Когда выбирать прямое, а когда угловое исполнение?
Прямое исполнение направляет подключение перпендикулярно PCB. Угловое выводит кабель вдоль платы и может лучше подойти для невысокого корпуса.
Альтернатива для несъёмного подключения
Если разъединение кабельной и PCB-части не требуется, рассмотрите винтовую клеммную колодку KF301 на 2–6 контактов. Она устанавливается на плату как цельный клеммник; перед выбором отдельно проверьте её footprint и допустимый диапазон проводов.
