Кратко о KF301
KF301 — винтовая клеммная колодка для подключения проводов к печатной плате. Провод фиксируется винтом, а выводы клеммника впаиваются в PCB, поэтому внешние линии питания или сигналов можно подключать без пайки непосредственно к кабелю.
Ключевые характеристики
- Тип
- винтовая клеммная колодка wire-to-board для PCB
- Серия
- KF301
- Количество контактов

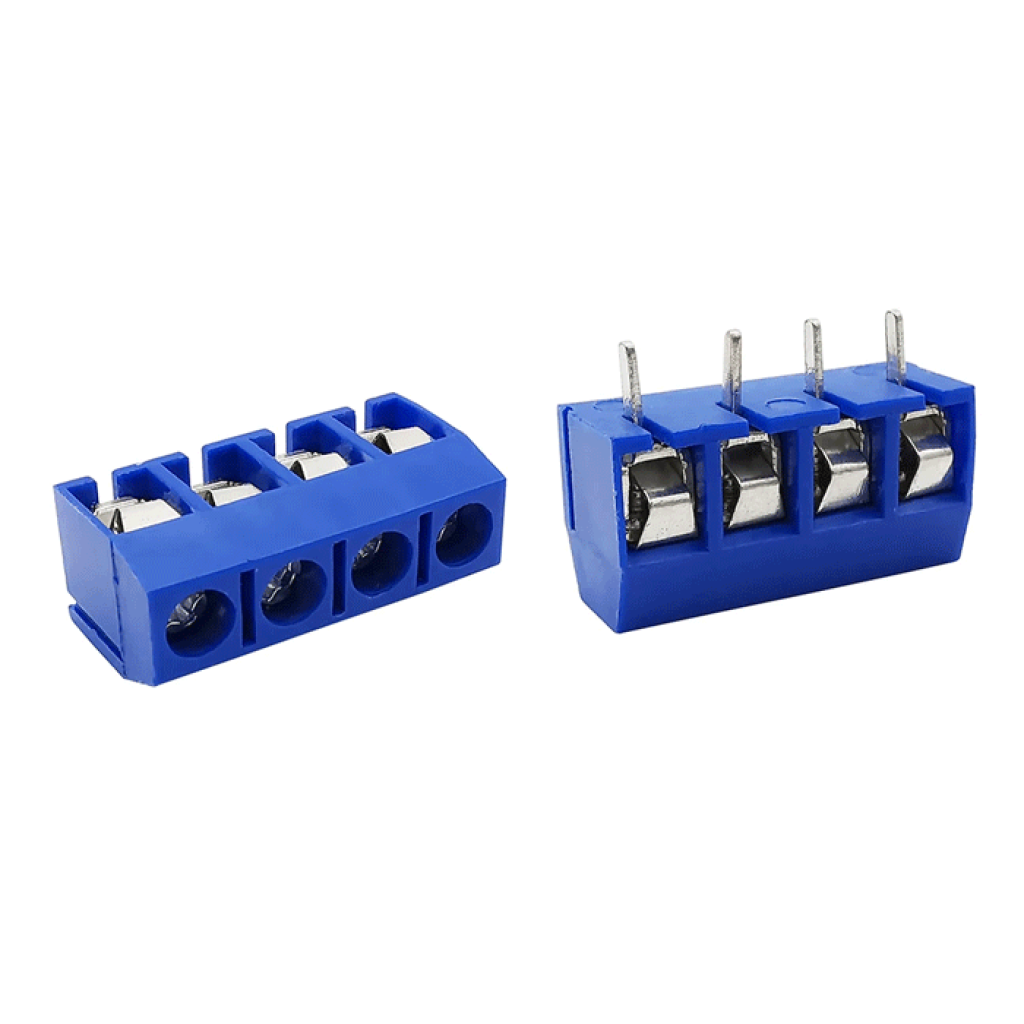

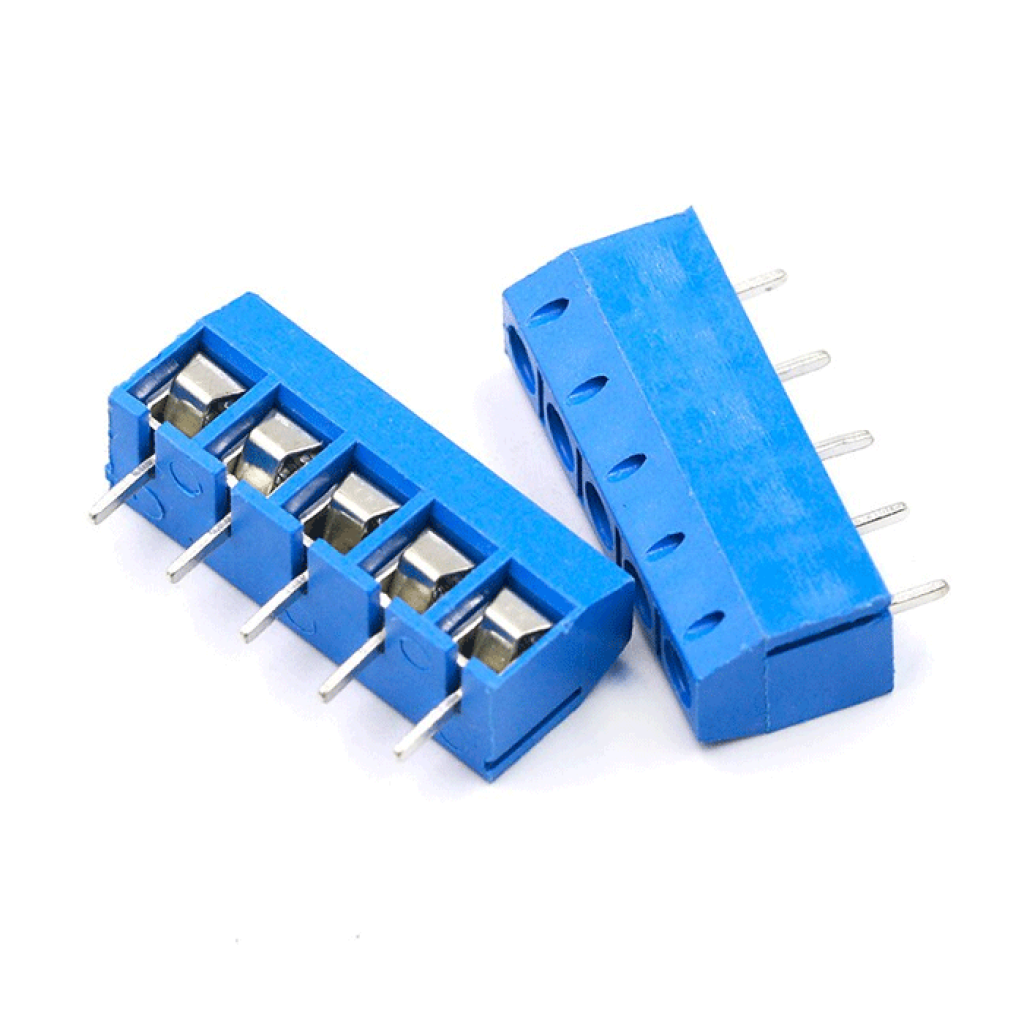

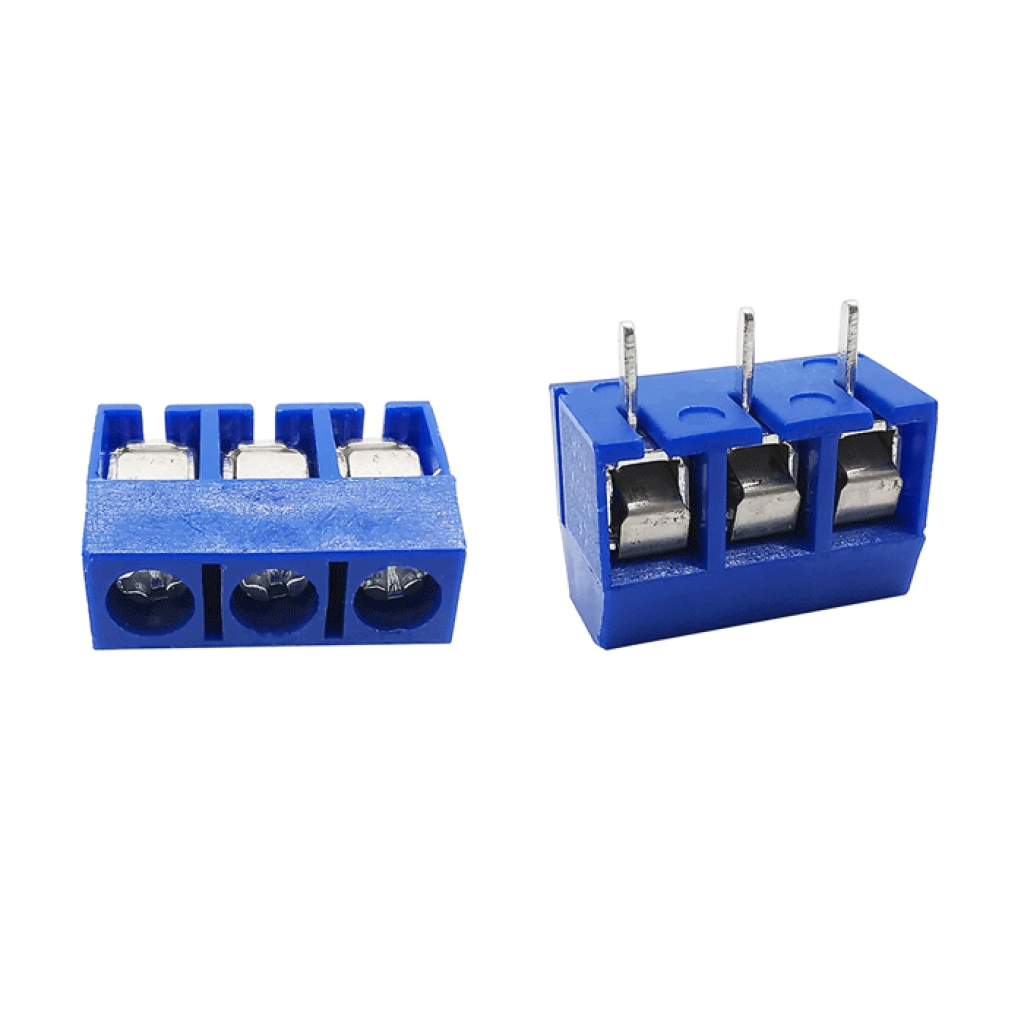

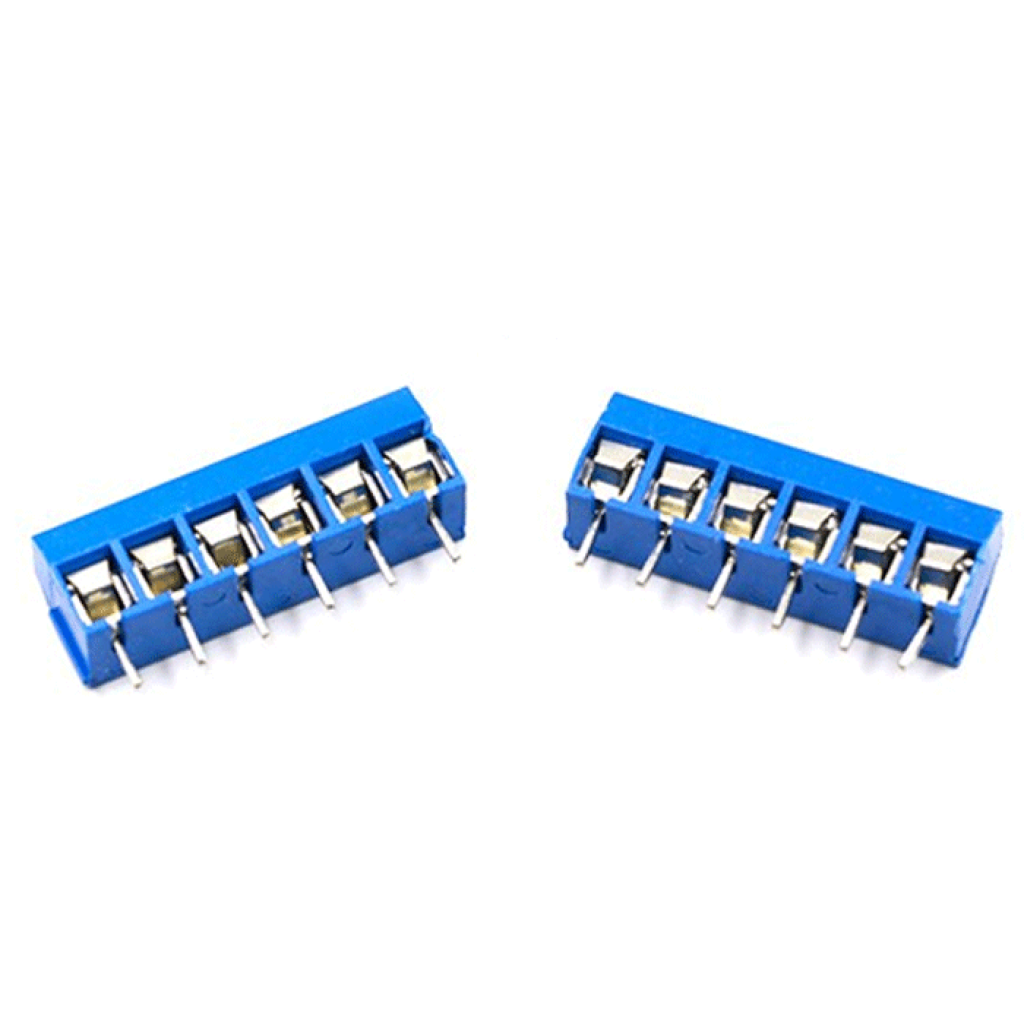

- 2P, 3P, 4P, 5P или 6P
- Шаг контактов
- 5,00/5,08 мм (0,2″); перед монтажом сверить конкретное исполнение
- Максимальное напряжение
- 300 В
- Максимальный ток
- 16 А
- Диапазон проводов
- 14–22 AWG
- Длина зачистки
- 4,5–5 мм
- Момент затяжки
- 0,4 Н·м
- Винт
- M2.5, сталь с цинковым покрытием
- Температура эксплуатации
- от −30 до +120 °C
- Корпус
- синий пластик PBT
- Конфигурация
- секции можно соединять между собой
Подробное описание и особенности
Подключение провода к плате
KF301 образует разборное соединение между внешним проводом и дорожкой PCB: клеммник остается припаянным к плате, а провод можно извлечь после ослабления винта. Такая конструкция удобна для питания, управляющих сигналов, датчиков и исполнительных линий, которые при сборке или обслуживании необходимо подключать отдельными проводами.
Выбор количества контактов и посадочного места

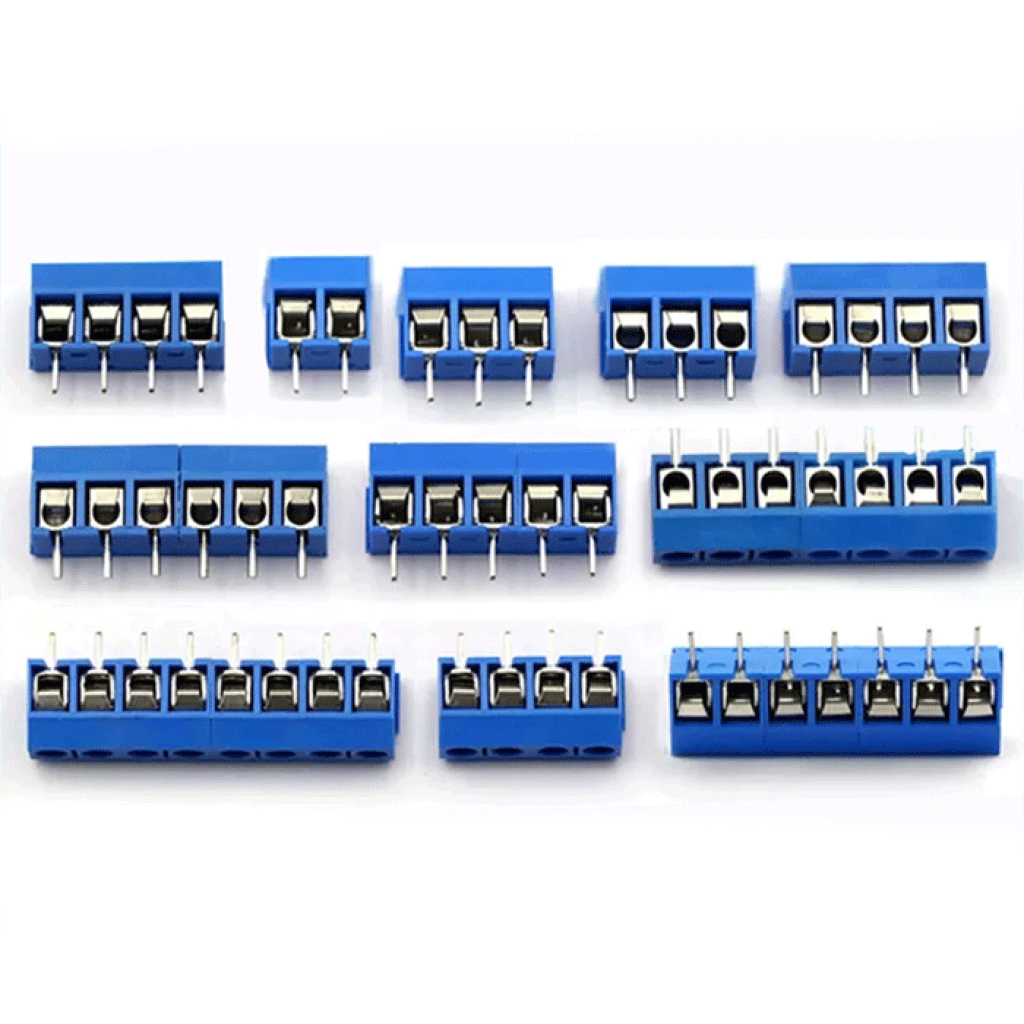

Варианты 2P–6P позволяют подобрать количество цепей без лишних контактов. Секции также можно соединять корпусами, но перед разработкой PCB следует проверить суммарный шаг и механическое выравнивание именно выбранных колодок.

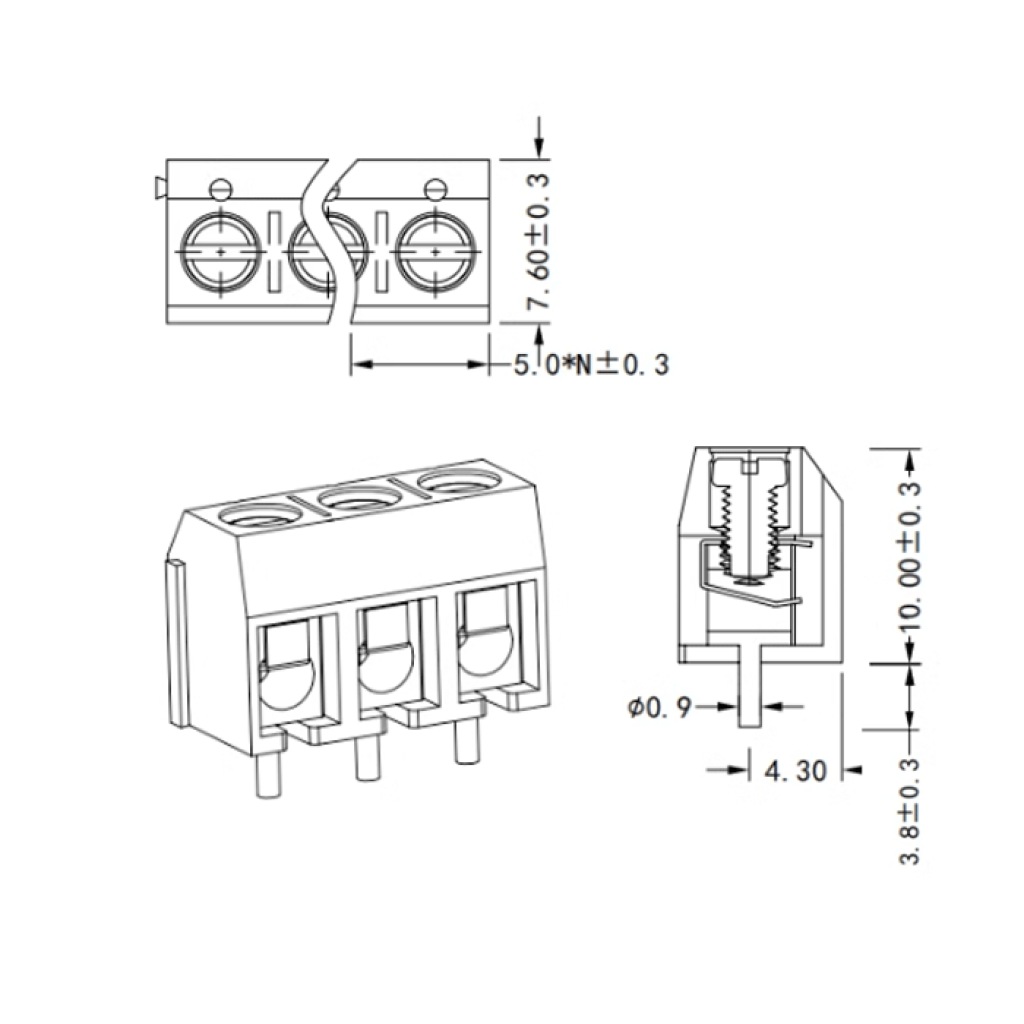

Обозначение 5,00/5,08 мм не следует воспринимать как гарантию взаимозаменяемости для любого готового footprint. Разница между шагами накапливается в многоконтактной колодке, поэтому до изготовления платы проверьте фактическое расстояние между крайними выводами или используйте чертеж конкретного исполнения.
Электрическая нагрузка
Значения 300 В и 16 А являются максимальными параметрами клеммника, а не автоматически допустимым режимом в собранном устройстве. Рабочие напряжение и ток не должны превышать пределы самого слабого элемента: провода, зажима, паяного соединения, медной дорожки, изоляции или корпуса.
Подойдет / не подойдет
Подойдет
- для подключения питания или внешних сигнальных линий к собственной PCB;
- для плат с 2–6 цепями и посадочным местом, сверенным с выбранной колодкой;
- для проводов в заявленном диапазоне 14–22 AWG;
- для прототипов, контроллеров, блоков питания и ремонтируемых электронных узлов в пределах рассчитанной нагрузки.
Не подойдет без дополнительной проверки
- для готовой PCB, если точный шаг и размеры посадочного места не сверены;
- для частого быстрого отключения всего кабеля от платы без выкручивания каждого провода;
- для влажной, запыленной или вибрационной среды без защитного корпуса и разгрузки кабеля;
- для сетевого напряжения только на основании обозначения 300 В — пригодность всего изделия определяют изоляционные расстояния, PCB, корпус и требования безопасности.
Подключение
Сверьте посадочное место
Проверьте количество контактов, фактический шаг, диаметр отверстий, размеры корпуса и направление ввода провода. Не выравнивайте несовпадающие выводы механическим усилием.
Впаяйте колодку
Установите KF301 без перекоса и сформируйте полноценные паяные соединения всех выводов. Для силовых линий отдельно рассчитайте ширину и толщину медных дорожек.
Подготовьте провод
Полностью обесточьте цепь, зачистите 4,5–5 мм изоляции и вставьте проводник до упора. Оголенная медь и отдельные проволоки не должны выступать из клеммы.
Затяните и проверьте
Затяните винт с моментом 0,4 Н·м. Слегка потяните провод, проверьте полярность и порядок цепей, осмотрите соседние контакты на отсутствие короткого замыкания и только после этого подавайте питание.
Примеры применения
Ввод питания на PCB

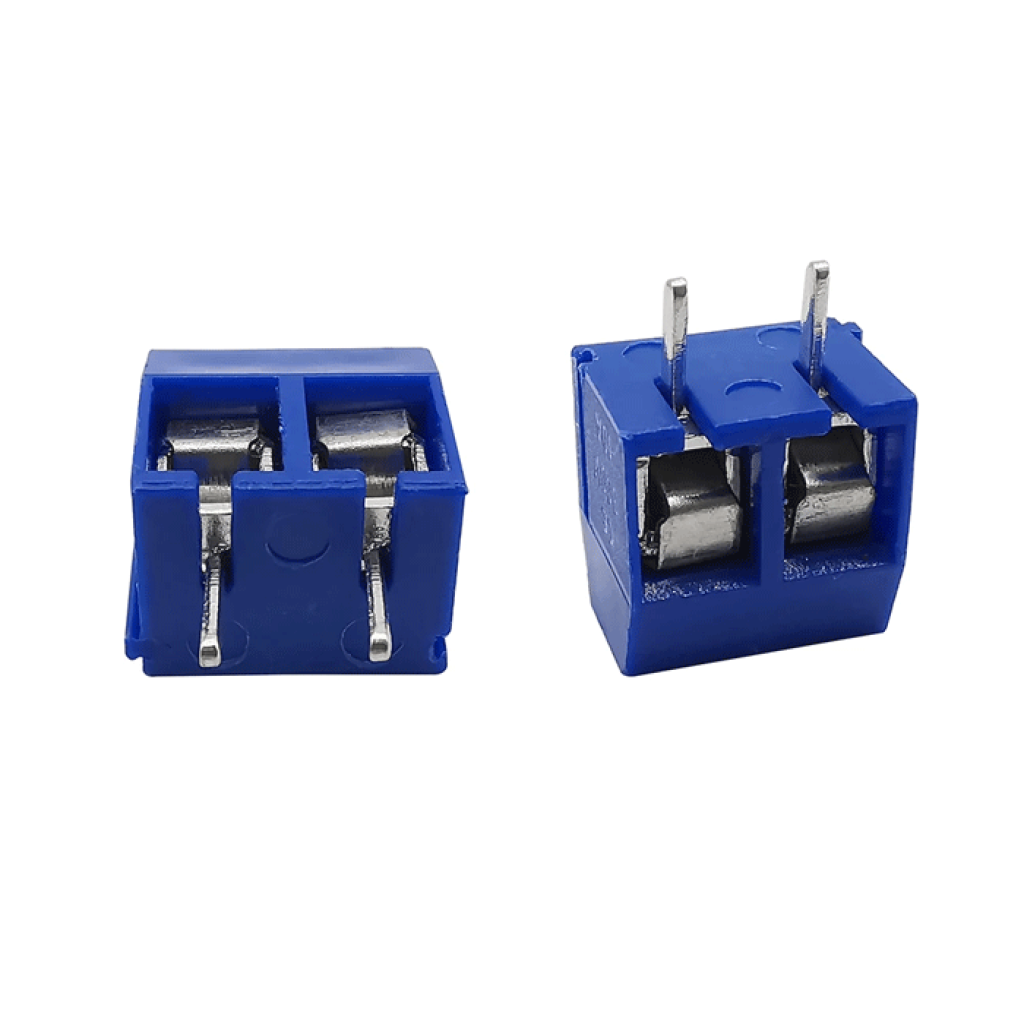

Двухконтактный вариант можно использовать для подачи питания на плату, если полярность обозначена, а ток соответствует возможностям клеммы, провода и дорожек.
Датчики и исполнительные линии
Многоконтактная колодка позволяет вывести на один край платы питание и сигналы внешних датчиков, реле или других периферийных узлов.
Сервисное подключение прототипа
Винтовой зажим упрощает замену отдельного провода при наладке или ремонте, не требуя перепайки кабеля.
Ограничения и безопасность
Монтаж только при отключенном напряжении
Перед пайкой, зачисткой, установкой или извлечением провода отключите питание и убедитесь в отсутствии опасного напряжения.
Не используйте максимальные значения без расчета узла
Ток до 16 А и напряжение до 300 В не отменяют ограничений провода, дорожек PCB, пайки, расстояний между проводниками и корпуса. При высоких токах контролируйте нагрев, а при опасном напряжении обеспечьте защиту от прикосновения и надлежащую изоляцию.
Не путайте шаг 5,00 и 5,08 мм
Перед монтажом проверьте конкретную колодку и footprint. Перекос выводов создает механическую нагрузку на корпус и паяные соединения.
Осматривайте зажим
После сборки проверьте фиксацию каждого провода. В нагруженных узлах периодически осматривайте клеммы на предмет ослабления, потемнения или локального нагрева.
FAQ
Какой шаг у KF301 — 5,00 или 5,08 мм?
Шаг может составлять 5,00 или 5,08 мм. Перед заказом для готовой PCB сверьте фактический шаг конкретного исполнения, особенно для 4P–6P, где разница между стандартами накапливается.
Можно ли постоянно нагружать клеммник током 16 А?
16 А — максимальное заявленное значение, а не универсальный непрерывный режим. Допустимый рабочий ток определяйте по сечению и типу провода, качеству зажима и пайки, дорожкам PCB, температуре и вентиляции.
Можно ли соединить несколько секций KF301?
Корпусы позволяют соединять секции. Перед монтажом проверьте, что крайние выводы полученной колодки совпадают с footprint и все корпуса установлены без перекоса.
Подходит ли KF301 для частого отключения кабеля?
KF301 требует ослабления винта для каждого провода. Если кабель необходимо регулярно снимать одним блоком, практичнее использовать съемную пару из кабельной и PCB-частей.
Альтернатива для съемного подключения
Если при обслуживании необходимо отсоединять сразу весь кабель без повторного зажима каждого провода, рассмотрите съемную клеммную пару 2EDG 5.08 на 2–8 контактов. Она доступна с прямой или угловой PCB-частью.
