Збірка конструктора Металошукач

Збірка конструктора Металошукач
Мій DIY Металошукач

Почнемо

Привіт усім! 🖐️ Я завжди мріяв про пошук скарбів і от нарешті вирішив зібрати власний металошукач. Купувати готовий — дорого, тож я обрав шлях DIY. Знайшов конструктор на базі трьох транзисторів і це було справжнє задоволення!

Що нам знадобиться

Схема

Схема металошукача

Розбір схеми

На зображенні представлена схема простого металошукача з використанням трьох транзисторів (9018 і 9012) та кількох пасивних компонентів: резисторів, конденсаторів, котушок. Я розгляну її детально і поясню принцип роботи.

Живлення (P1, S1)

Металошукач живиться від джерела постійного струму з напругою 3-5 В через перемикач (SW-1). Живлення надходить на всю схему через цей перемикач.

Основні компоненти схеми

  • Транзистори:
    • Q1 (9018) працює як підсилювач у генераторі високої частоти.
    • Q2 і Q3 (9012) використовуються для керування сигналом з котушки, впливаючи на буззер та світлодіод.
  • Котушки L1 і L2: використовуються для створення коливального контуру (генератора). L1 підключена до транзистора Q1 і резистора R1, а L2 — до інших частин схеми.
  • Конденсатори: C1, C2, C3, C4 і C5 є фільтраційними та блокувальними конденсаторами, які допомагають стабілізувати роботу схеми, зменшуючи перешкоди і зберігаючи стабільні коливання.
  • Резистори: R1, R2 і R3 обмежують струм і налаштовують параметри роботи схеми.
  • RP — змінний резистор (100 Ом): використовується для налаштування чутливості.

Генератор коливань (L1, L2, Q1)

Котушки L1 і L2 разом з транзистором Q1 формують генератор високочастотних коливань. Ці коливання залежать від індуктивності котушок і частоти коливань, яку можна змінювати, наближаючи металеві об'єкти до котушок. При наближенні металевих об'єктів змінюється індуктивність, що впливає на роботу генератора.

Підсилювальний каскад (Q2, Q3)

Транзистори Q2 і Q3 використовуються для підсилення сигналу від генератора. Якщо частота коливань генератора змінюється через вплив металевих об'єктів, ці транзистори фіксують зміну і передають сигнал на буззер (LS1) та світлодіод (LED1).

Вихідний сигнал (Buzzer, LED)

Якщо біля котушки виявляється металевий об'єкт, змінюється частота коливань генератора, що призводить до появи сигналу на транзисторі Q3. Цей сигнал активує буззер (LS1) та світлодіод (LED1), сигналізуючи про наявність металу.

Принцип роботи

  1. Коли на схему подається живлення (3-5 В), транзистор Q1 разом з котушками L1 і L2 починає генерувати високочастотні коливання.
  2. Якщо біля котушки немає металевих об'єктів, частота коливань залишається стабільною, і вихідний сигнал на буззер і світлодіоді відсутній.
  3. При наближенні металевого об'єкта змінюється індуктивність котушок L1 і L2, що змінює частоту коливань генератора.
  4. Зміна частоти коливань фіксується транзисторами Q2 і Q3, що призводить до подачі сигналу на буззер (LS1) і світлодіод (LED1), повідомляючи про виявлення металу.

Таким чином, металошукач працює на основі зміни частоти генератора, яка викликається зміною індуктивності котушок під дією металевих об'єктів.

Плата металошукача

Покрокова інструкція зі складання

Отже, поїхали! 🚀 Спочатку розібрався з маленькими резисторами. Можна було б визначити їх опір за кольоровими кільцями, але я взяв мультиметр для більшої точності. Виставив прилад на вимірювання опору, перевірив кожен резистор і встановив їх на підписані місця на платі.

Встановлення резисторів

Далі взявся за конденсатори — електролітичні та звичайні. Розмістив їх у відповідних місцях на платі, дотримуючись полярності там, де це потрібно. 💡

Встановлення конденсаторів

Потім встановив кнопку, змінний резистор та світлодіод. Почало вимальовуватися щось схоже на справжній пристрій! 🔧

Встановлення кнопки та світлодіода

Ми вже майже на фініші. Залишилося вставити транзистори та буззер. Цей етап пройшов без проблем. 😊

Встановлення транзисторів та буззера

Щодо живлення, його можна подавати через колодку, але я вирішив підпаяти дроти напряму. Живити плату можна від 3-5В постійної напруги. Споживання струму дуже маленьке, тому навіть акумулятора на 500 мАг вистачить надовго. 🔋

Тестування

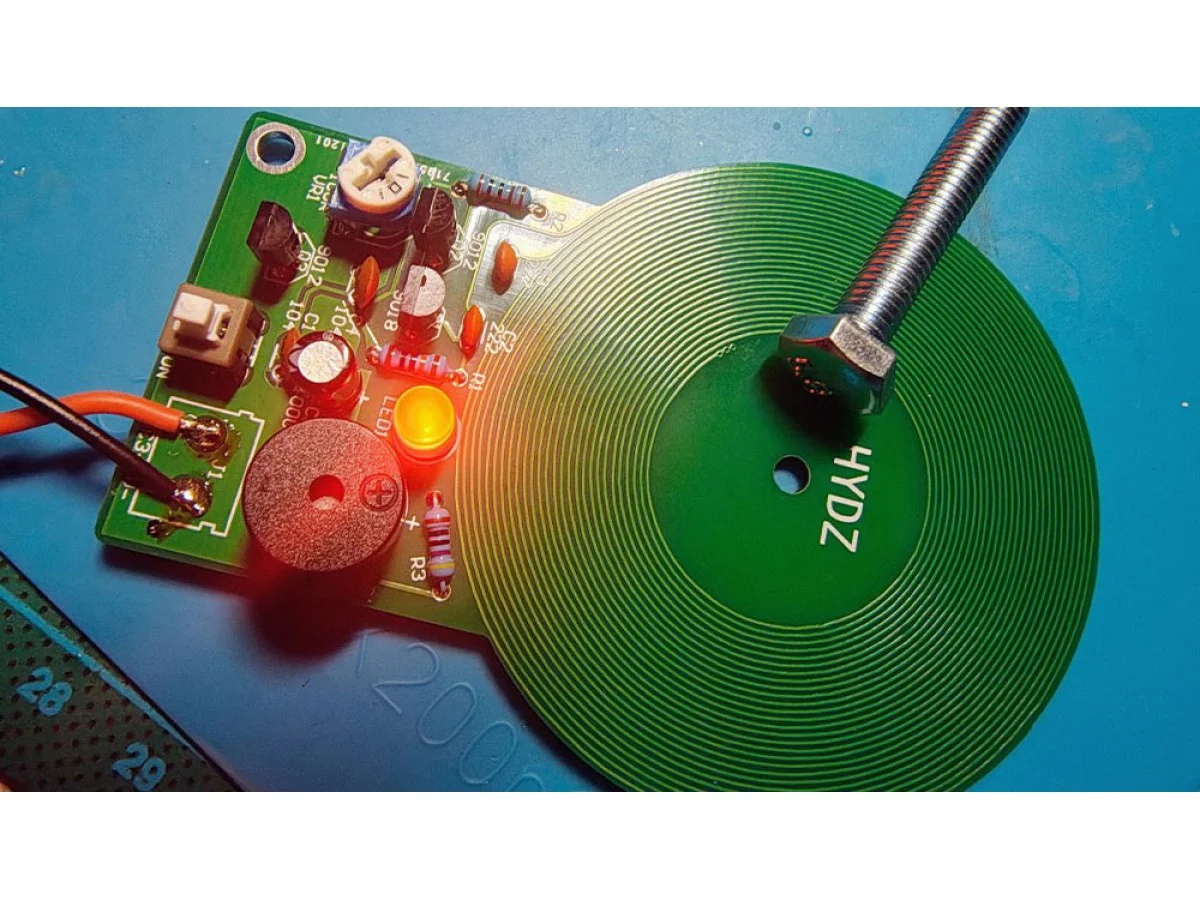

Настав момент істини! ✨ Подаю живлення, і бачу, що світлодіод світиться, а буззер починає пищати при наближенні металевого предмета до контуру на платі. Тепер потрібно налаштувати підлаштувальний резистор VR1. Відходжу від усіх металевих предметів на відстань приблизно 1 метр і обертаю резистор до крайнього положення, щоб світлодіод світився, а буззер пищав. Потім поступово повертаю резистор у зворотному напрямку, поки світлодіод не згасне і буззер не замовкне. Коли знаходжу цю точку, повертаю резистор назад на 2-4 градуси. Тепер чутливість максимальна: світлодіод ледь світиться, а буззер тихенько шипить. 🕵️‍♂️

Тестування пристрою

Фініш

Збірка зайняла у мене не більше 20 хвилин, але це були хвилини справжнього задоволення. Тепер у мене є власний металошукач, і я не можу дочекатися, щоб вирушити на пошуки скарбів! 🏴‍☠️ Якщо ви захоплюєтеся електронікою або просто шукаєте цікавий проект на вихідні, дуже рекомендую спробувати. Велика подяка myproject.com.ua за чудовий набір і можливість відчути себе справжнім інженером! 🚀

© 2024 Мій Проект. Автор: Ardu_miha. Використання матеріалів дозволено лише з посиланням на джерело.
