Коротко про XL6009

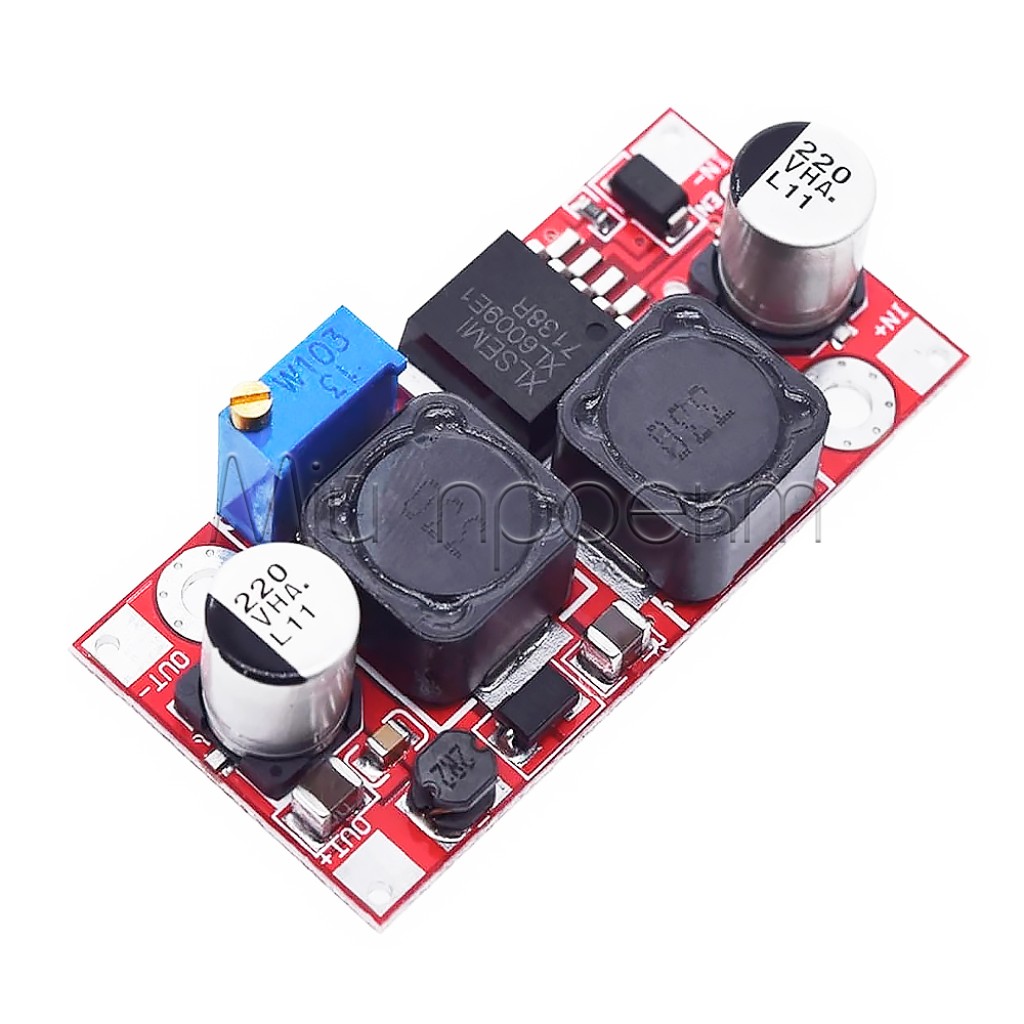

XL6009 — регульований підвищувально-понижувальний DC-DC модуль для живлення електроніки від джерела 5–32 В. Вихід налаштовується потенціометром у межах 1,25–35 В, тому модуль може підтримувати потрібну напругу, коли вона нижча або вища за вхідну.
Ключові характеристики
- Тип перетворення
- підвищувально-понижувальний DC-DC, buck-boost
- Контролер
- XL6009E1
- Вхідна напруга
- 5–32 В DC
- Вихідна напруга
- 1,25–35 В DC, регульована
- Вихідний струм
- до 1,5 А, максимальне значення
- Вихідна потужність
- до 25 Вт; залежить від режиму та охолодження
- Максимальний вхідний струм
- до 4 А
- Частота перемикання
- 400 кГц
- Регулювання
- потенціометром на платі
- Підключення
- контакти під паяння: IN+/IN− та OUT+/OUT−

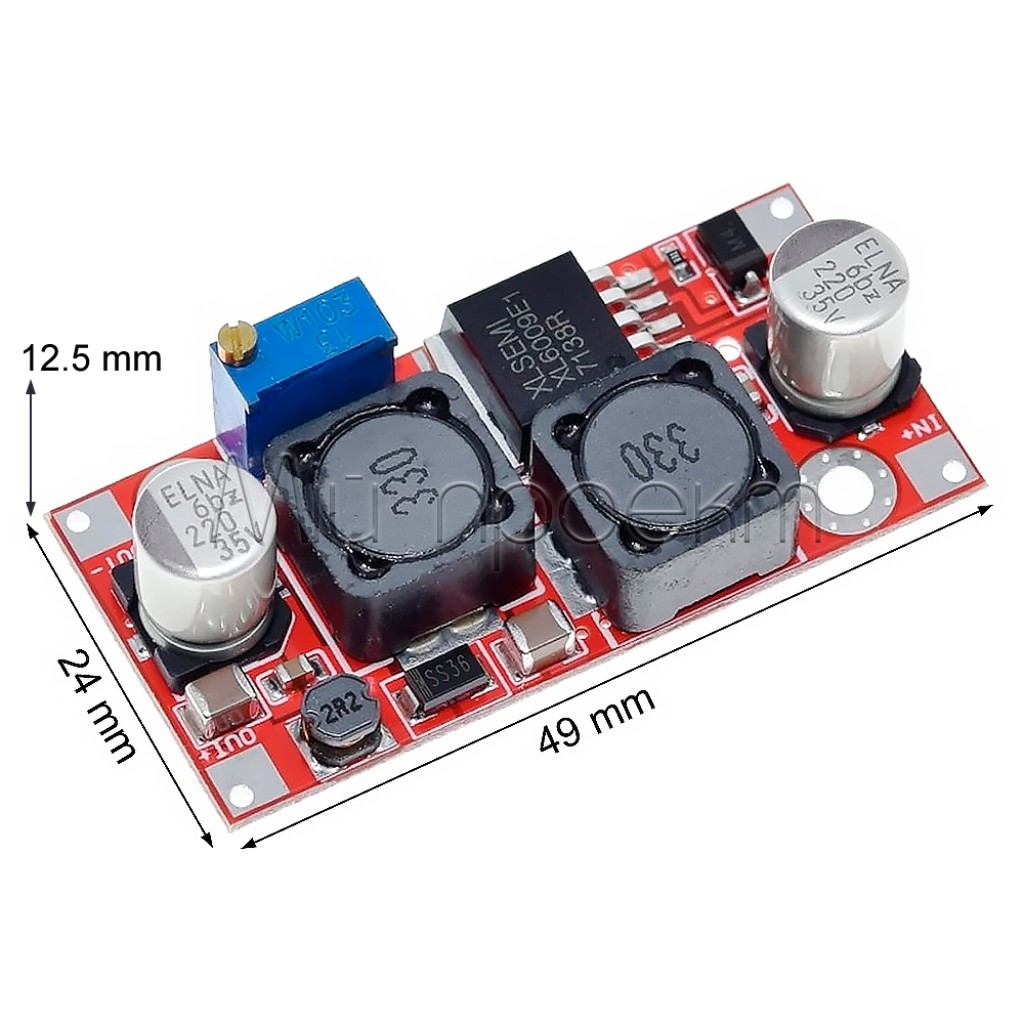

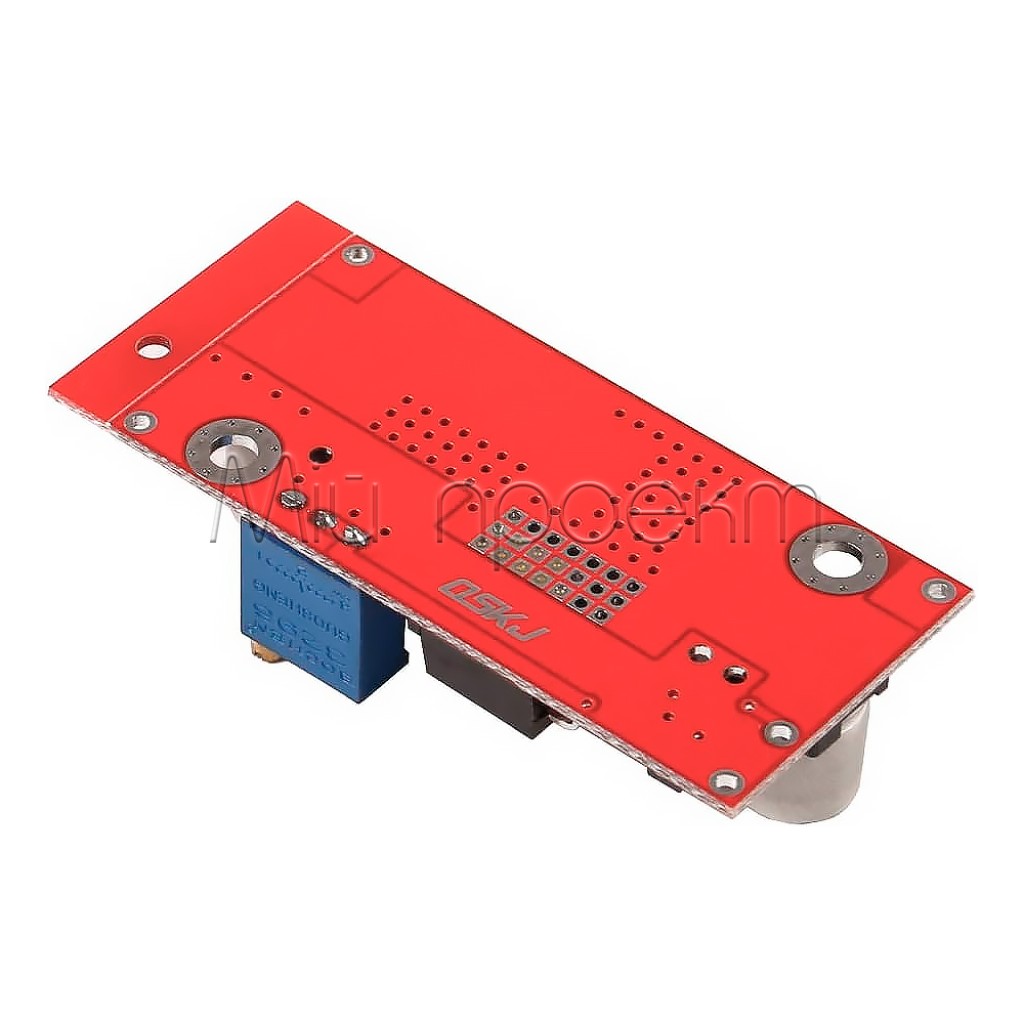

- Розміри модуля
- 49 × 24 × 12,5 мм
- Робоча температура
- −40…+85 °C
Детальний опис та особливості
Підвищення і зниження в одному модулі
XL6009 формує регульовану шину живлення, навіть коли напруга джерела змінюється вище та нижче потрібного виходу. Наприклад, від 12-вольтового джерела можна отримати 5 В для низьковольтної електроніки або налаштувати вищу напругу для сумісного споживача. Вхід завжди має залишатися в межах 5–32 В, а вихід — у межах 1,25–35 В.
Струм і потужність у реальному навантаженні
Контролер XL6009E1 має граничний струм внутрішнього силового ключа 4 А, але це не є номіналом вихідного струму готової плати.[1] Для навантаження орієнтуйтеся на межу до 1,5 А та до 25 Вт і залишайте запас. Під час підвищення напруги потрібний вхідний струм зростає, а доступний вихідний струм обмежують потужність джерела, втрати перетворення та нагрів.
Налаштування та тепловий режим
Потенціометр задає вихідну напругу. Спочатку налаштуйте її без споживача за допомогою мультиметра, а після підключення навантаження повторно перевірте напругу, вхідний струм і температуру плати. Значна різниця між вхідною та вихідною напругою, слабке джерело або високий пусковий струм можуть спричинити просідання виходу чи перегрів.
Підійде / не підійде
Підійде
- для регульованого живлення контролерів, дисплеїв, реле та інших DC-модулів із відомими напругою і споживанням;
- для акумуляторних систем, у яких напруга джерела залишається в межах 5–32 В і може перетинати потрібне вихідне значення;
- для макетування й ремонту низьковольтної електроніки, коли потрібне підвищення або зниження напруги;
- для LED-стрічок та інших споживачів із живленням постійною напругою, якщо навантаження відповідає можливостям модуля.
Не підійде
- для навантажень, яким потрібні гарантовані 4 А на виході або 25 Вт у будь-якому режимі;
- для живлення безпосередньо від одного Li-ion елемента 3,7 В, оскільки навіть 4,2 В нижче мінімального входу 5 В;
- для джерел, що можуть опускатися нижче 5 В або перевищувати 32 В;
- як самостійний зарядний контролер акумулятора;
- як драйвер потужних світлодіодів, якщо потрібне точне регулювання струму.
Приклади застосування
Живлення 5-вольтової електроніки від 12 В
Модуль можна налаштувати на 5 В для сумісного контролера, дисплея або датчика. Перед підключенням перевірте вихід мультиметром і врахуйте робочий та пусковий струм споживача.
Стабілізована шина в акумуляторному пристрої
XL6009 може підтримувати задану напругу, коли напруга батарейної збірки змінюється вище та нижче потрібного виходу. Джерело не повинно опускатися нижче 5 В, а заряджання й захист акумулятора мають виконувати окремі сумісні вузли.
Регульоване живлення для налагодження
Плата підходить як регульований канал навчального або ремонтного стенда. Вона не замінює лабораторний блок живлення з точним обмеженням струму, тому перший запуск виконуйте від захищеного джерела.
Підключення та перший запуск
Підготуйте джерело
Використовуйте джерело постійної напруги 5–32 В із достатнім запасом за струмом. Для першого запуску бажане зовнішнє обмеження струму.
Перевірте контакти й полярність
Підключіть джерело до IN+ та IN−. Навантаження під'єднується до OUT+ та OUT− лише після налаштування вихідної напруги.
Виставте вихідну напругу
Без навантаження вимірюйте напругу на OUT+ та OUT− і повільно обертайте потенціометр до потрібного значення. Контролюйте кожну зміну мультиметром.
Перевірте роботу під навантаженням
Знеструмте схему, підключіть споживач, знову подайте живлення та перевірте вихідну напругу, вхідний струм і нагрів. Якщо напруга просідає або плата швидко нагрівається, зменште навантаження чи різницю напруг і поліпште охолодження.
Для постійного контролю виходу можна додати цифровий вольтметр 0,28 дюйма, попередньо звіривши діапазон вимірювання та схему підключення вибраної версії.
Обмеження та безпека
Спочатку налаштуйте вихід
Неправильно виставлена напруга може пошкодити контролер, датчик, дисплей або інше навантаження. Вимірюйте вихід до підключення споживача та повторно перевіряйте його під навантаженням.
Не плутайте полярність, вхід і вихід
Перед подачею живлення перевірте IN+/IN− та OUT+/OUT−. Переполюсування або подача живлення на вихідні контакти може пошкодити модуль і підключену електроніку.
Залишайте запас за струмом і потужністю
Не розраховуйте на 4 А на виході та не використовуйте 25 Вт як гарантований безперервний режим. Обмежуйте вихідний струм значенням до 1,5 А, контролюйте стабільність напруги й температуру та зменшуйте навантаження за ознак перегріву.
Захистіть лінію живлення
Під час живлення від акумулятора або автомобільної мережі встановіть запобіжник біля джерела та підберіть його під допустимий струм проводки й навантаження. У сумісному тримачі можна використати автомобільний запобіжник Mini потрібного номіналу.
Не використовуйте як зарядний пристрій
Регульована напруга не замінює алгоритм заряджання, контроль струму та захист акумулятора. Для батареї потрібні зарядний контролер і система захисту, сумісні з її хімією та конфігурацією.
FAQ
Чи видає модуль XL6009 4 А на виході?
Ні. Максимальний вихідний струм готового модуля становить до 1,5 А. Значення 4 А стосується максимального вхідного струму та межі внутрішнього ключа контролера, а не гарантованого струму навантаження.
Чи можна живити модуль від одного Li-ion акумулятора?
Ні, якщо акумулятор підключений безпосередньо. Напруга одного Li-ion елемента не досягає мінімальних 5 В, потрібних на вході модуля.
Чи можна отримати 12 В, якщо напруга батарейної збірки змінюється вище та нижче 12 В?
Так, якщо фактична вхідна напруга завжди залишається в межах 5–32 В, а навантаження відповідає допустимим струму та потужності. Перевірте стабільність виходу й нагрів у всьому діапазоні заряду батареї.
Чи потрібен мультиметр для налаштування?
Так. Модуль не має вбудованої індикації, тому вихідну напругу потрібно виміряти до підключення споживача та повторно перевірити в робочому режимі.
Чи можна заряджати акумулятор без окремого контролера?
Ні. XL6009 регулює напругу, але не замінює зарядний алгоритм, обмеження струму та захист, потрібні для конкретної хімії акумулятора.
Альтернативи за напрямком перетворення
- Якщо потрібно лише підвищувати напругу й контролювати її на вбудованому дисплеї, розгляньте підвищувальний XH-M411 із вольтметром.
- Якщо потрібно лише знижувати напругу й бачити вхідне або вихідне значення на дисплеї, підійде понижувальний LM2596-S із вольтметром.
Документи та джерела
- XLSEMI, XL6009E1 Datasheet — 400 кГц, граничний струм внутрішнього ключа 4 А та підтримка конфігурацій boost і buck-boost.
