XH-M229 Модуль адаптер для блоку живлення ATX

1. Ідентифікація та основні компоненти

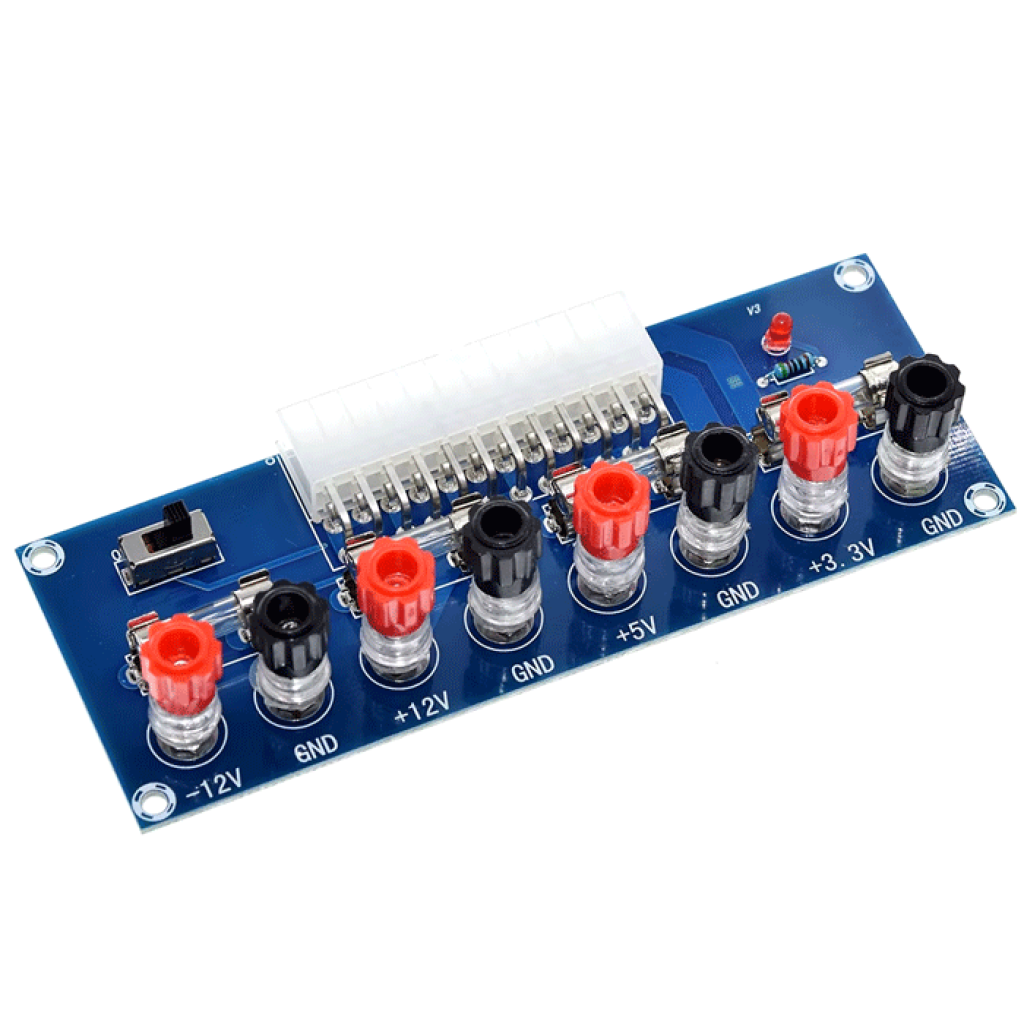

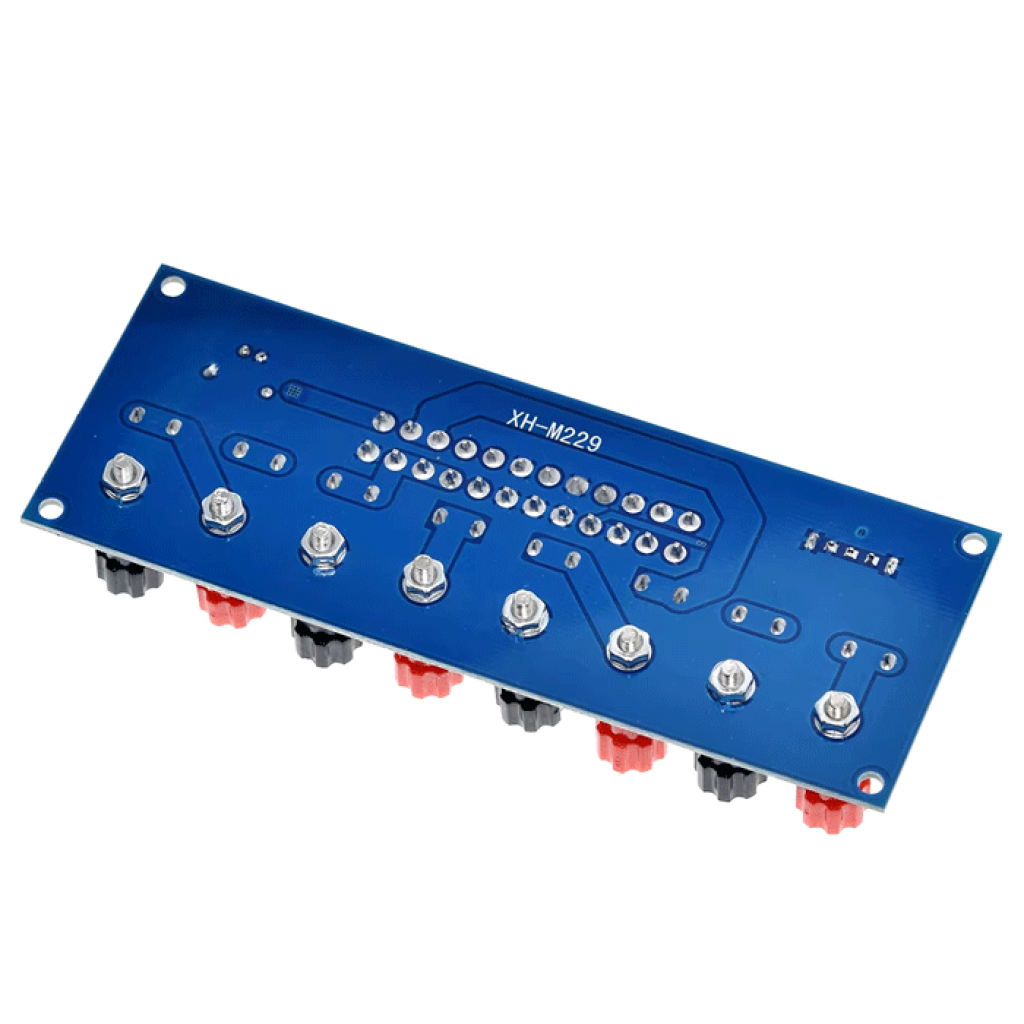

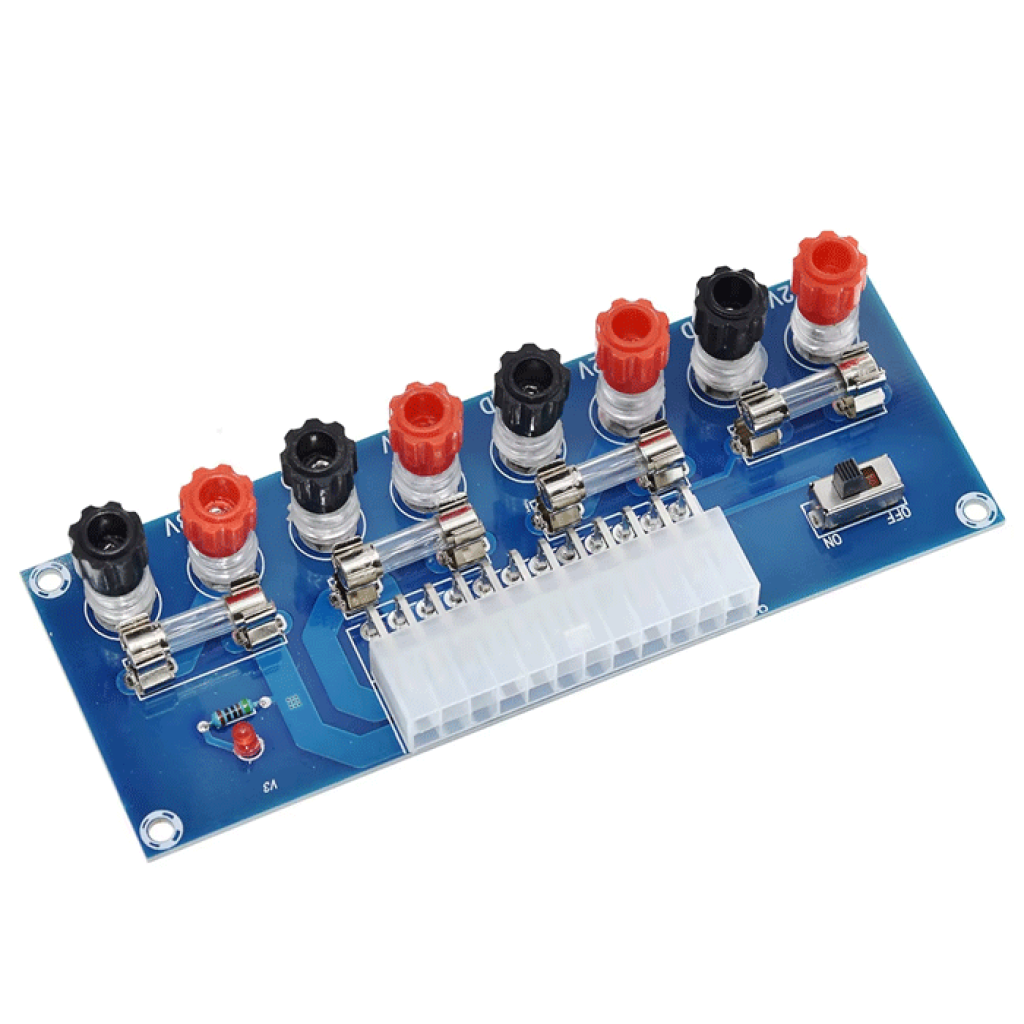

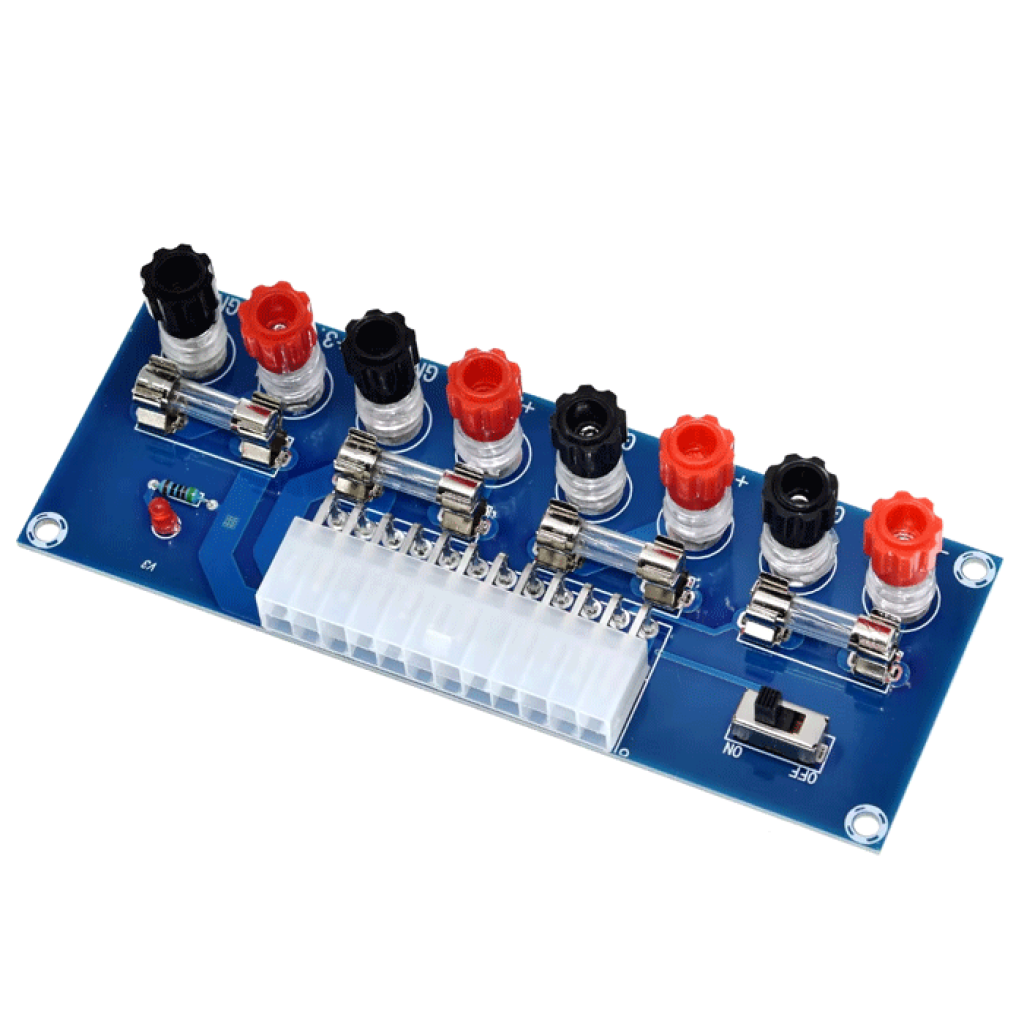

XH-M229 – це адаптерна плата, яка дозволяє зручно перетворити стандартний комп'ютерний ATX блок живлення на багатоканальне джерело живлення для лабораторних потреб, DIY-проєктів та тестування електронних пристроїв.

flowchart TD
    subgraph XHM229["XH-M229 Модуль (вигляд зверху)"]
      direction TB

      subgraph ATX["ATX Роз'єм 24-піновий"]
        ATX_CON["Місце підключення роз'єму ATX"]
      end

      SW["Кнопка живлення
(PS_ON)"]
      LED["Індикатор
живлення"]

      subgraph OUTPUTS["Вихідні клеми"]
        direction LR
        V3["3.3V + GND"] --- V5["5V + GND"] --- V12P["12V + GND"] --- V12N["-12V + GND"]
        FUSES["Запобіжники 5A
(4 штуки)"]
      end

      ATX --- SW
      SW --- LED
      LED --- OUTPUTS
    end

    classDef connectors fill:#f96,stroke:#333,stroke-width:2px
    class ATX_CON,V3,V5,V12P,V12N connectors
    classDef indicators fill:#9ef,stroke:#333,stroke-width:2px
    class SW,LED,FUSES indicators


1.1 Призначення основних елементів

2. Схема підключення

flowchart LR
    subgraph ATX["ATX Блок Живлення"]
      ATX_CON["24-піновий
ATX роз'єм"]
    end

    subgraph XHM229["XH-M229 Адаптер"]
      XHM_CON["ATX роз'єм"]
      SW["Кнопка
живлення"]
      LED["Індикатор"]
      V33["3.3V + GND"]
      V5["5V + GND"]
      V12P["12V + GND"]
      V12N["-12V + GND"]
    end

    subgraph LOADS["Навантаження (приклади)"]
      ARDUINO["Arduino
(5V)"]
      LED_STRIP["LED стрічка
(12V)"]
      SENSOR["Датчики
(3.3V)"]
      MOTOR_DR["Драйвер
двигуна
(12V/-12V)"]
    end

    ATX_CON -- "24-pin" --> XHM_CON
    V5 --> ARDUINO
    V12P --> LED_STRIP
    V33 --> SENSOR
    V12P --> MOTOR_DR
    V12N --> MOTOR_DR


3. Технічні характеристики та параметри

3.1 Максимальні значення вихідних напруг та струмів

4. Покрокова інструкція підключення

1. Огляньте модуль XH-M229 та переконайтеся, що всі елементи в належному стані (відсутність механічних пошкоджень, надійність кріплення компонентів).
2. Відключіть ATX блок живлення від мережі та зачекайте не менше 10 хвилин для повного розряду конденсаторів.
3. Знайдіть основний 24-піновий (або 20+4) роз'єм на блоці живлення.
4. Акуратно підключіть 24-піновий роз'єм до відповідного гнізда на платі XH-M229. Якщо у вас 20-піновий роз'єм, використовуйте відповідну частину гнізда (роз'єм має ключ для правильної орієнтації).
5. Переконайтеся, що кнопка живлення на модулі XH-M229 знаходиться у вимкненому положенні.
6. Підключіть блок живлення до мережі.
7. Натисніть кнопку живлення на модулі XH-M229 для активації блоку живлення. Повинен засвітитися індикатор живлення.
8. За допомогою мультиметра перевірте наявність та відповідність напруг на вихідних клемах перед підключенням навантаження.
9. Підключіть ваші пристрої до відповідних вихідних клем, дотримуючись полярності:
   • Підключайте позитивний провід до клеми з відповідною напругою (+3.3V, +5V, +12V, -12V)
   • Підключайте негативний провід (земля) до клеми GND, розташованої поруч з відповідною клемою напруги
10. Щільно затягніть гвинтові з'єднання для забезпечення надійного контакту.

5. Модифікації для збільшення потужності

5.1 Заміна запобіжників

1. Визначте максимальний струм, який споживатиме ваше навантаження на кожній напрузі.
2. Придбайте автомобільні запобіжники відповідного номіналу (наприклад, 10А, 15А або 20А для +12V та +5V ліній).
3. Вимкніть блок живлення та від'єднайте його від мережі.
4. Акуратно видаліть штатні запобіжники з тримачів.
5. Встановіть нові запобіжники з відповідним номіналом.

5.2 Підсилення доріжок плати

Для струмів понад 5А (особливо на лінії +12V) доріжки плати можуть сильно нагріватися та створювати падіння напруги.

1. Візуально визначте основні струмові доріжки на платі.
2. Підготуйте товстий мідний провід (не менше 1.5-2.5 мм²) або широку мідну стрічку.
3. Нанесіть флюс на доріжки, які потрібно підсилити.
4. Нагрійте паяльником (потужністю 40-60 Вт) доріжку та припой на ній.
5. Розмістіть провід вздовж доріжки та акуратно припаяйте його.
6. Переконайтеся, що провід надійно закріплений по всій довжині доріжки.

6. Практичні приклади використання

6.1 Живлення Arduino та електронних проектів

flowchart LR
    XH["XH-M229"] -- "5V + GND" --> ARD["Arduino"]
    XH -- "3.3V + GND" --> SENS["Сенсори
та модулі"]
    ARD --> SENS


Клеми 5V забезпечують стабільне живлення для Arduino та більшості мікроконтролерних платформ. Клеми 3.3V можна використовувати для живлення низьковольтних датчиків та модулів.

6.2 Тестування та налагодження схем

XH-M229 з підключеним ATX блоком живлення перетворюється на багатоканальне джерело для розробки та тестування:

• Швидке переключення між напругами 3.3V/5V/12V для перевірки роботи компонентів.
• Наявність як позитивних, так і негативних напруг для тестування аналогових схем та операційних підсилювачів.
• Значний запас по струму для тестування силових компонентів.

6.3 Живлення LED стрічок та освітлення

flowchart LR
    XH["XH-M229"] -- "12V + GND" --> LED["LED стрічка
12V"]
    XH -- "5V + GND" --> LED5["LED стрічка
5V"]
    XH -- "12V + GND" --> CTRL["LED
контролер"]
    CTRL --> LED


Клеми 12V ідеально підходять для більшості LED стрічок та освітлювальних приладів. Також доступні клеми 5V для WS2812B та інших 5V світлодіодних елементів.

7. Обмеження та можливі проблеми

8. Рекомендації щодо вибору блоку живлення

8.1 Потужність та якість

Для отримання найкращих результатів рекомендується використовувати:

• Блоки живлення з сертифікацією 80 PLUS (Bronze, Silver, Gold) для кращої енергоефективності та стабільності напруг.
• БЖ від перевірених виробників (Corsair, EVGA, Seasonic, be quiet!, тощо) для підвищеної надійності.
• Потужність 400-600 Вт для більшості проектів (забезпечує достатній запас по струму на всіх лініях).
