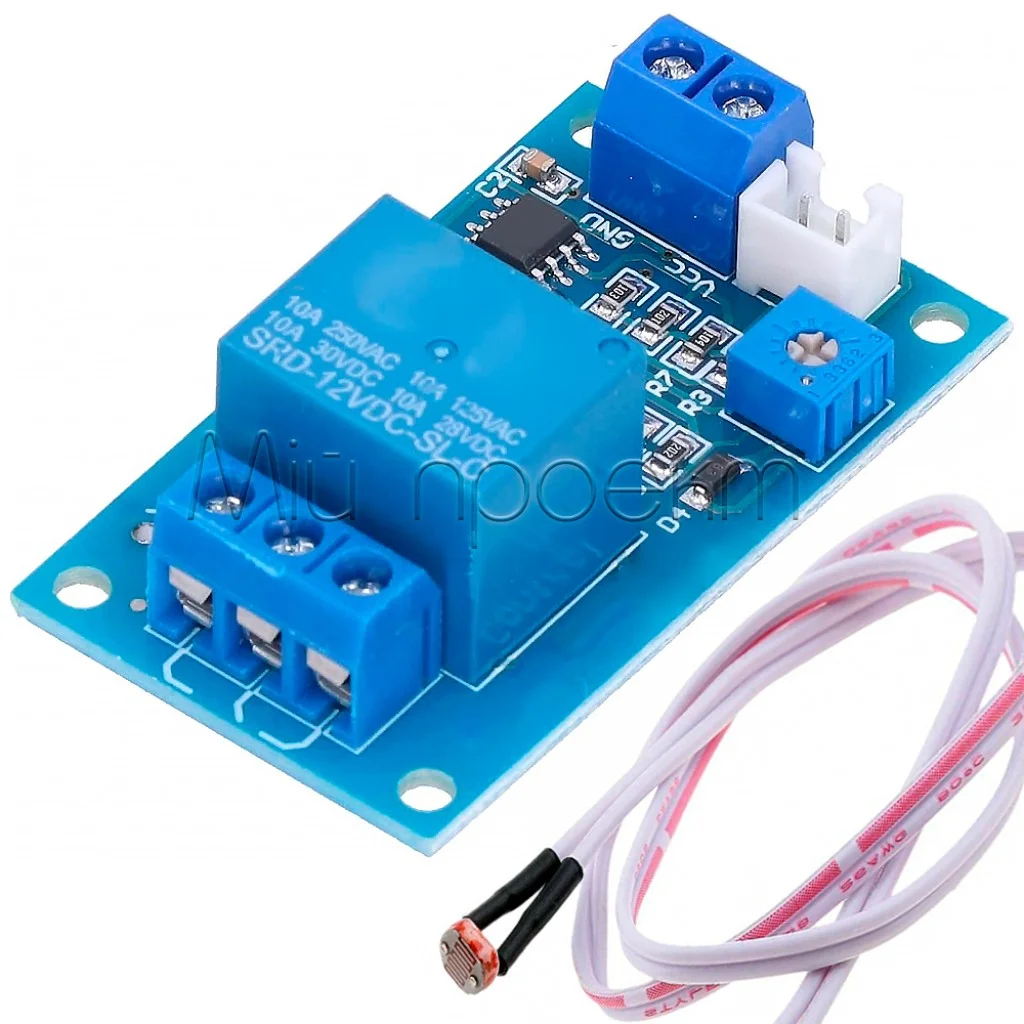

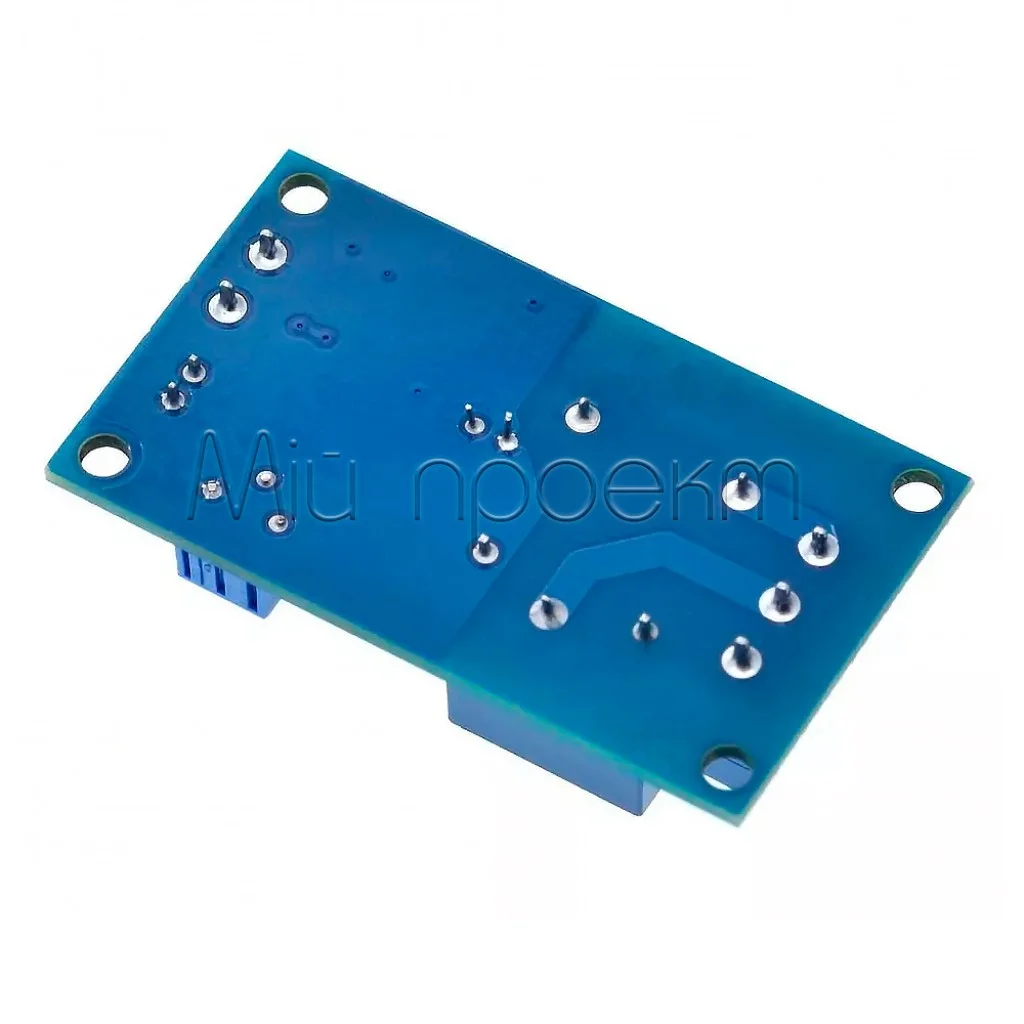

Коротко про XH-M131
XH-M131 — модуль фотореле, який автоматично перемикає підключене навантаження залежно від освітленості. Він підходить для освітлення, сигналізації та інших систем, де пристрій має вмикатися в темряві або працювати за зворотною логікою.
Ключові характеристики
- Тип
- фотореле з виносним фоторезистором
- Живлення модуля
- 5 В або 12 В, залежно від обраного виконання
- Налаштування
- регулювання порога спрацьовування потенціометром
- Релейний вихід
- перемикальні контакти COM, NO та NC
- Граничний каталожний рейтинг контактів
- 20 А при 14 В DC або 10 А при 220 В AC

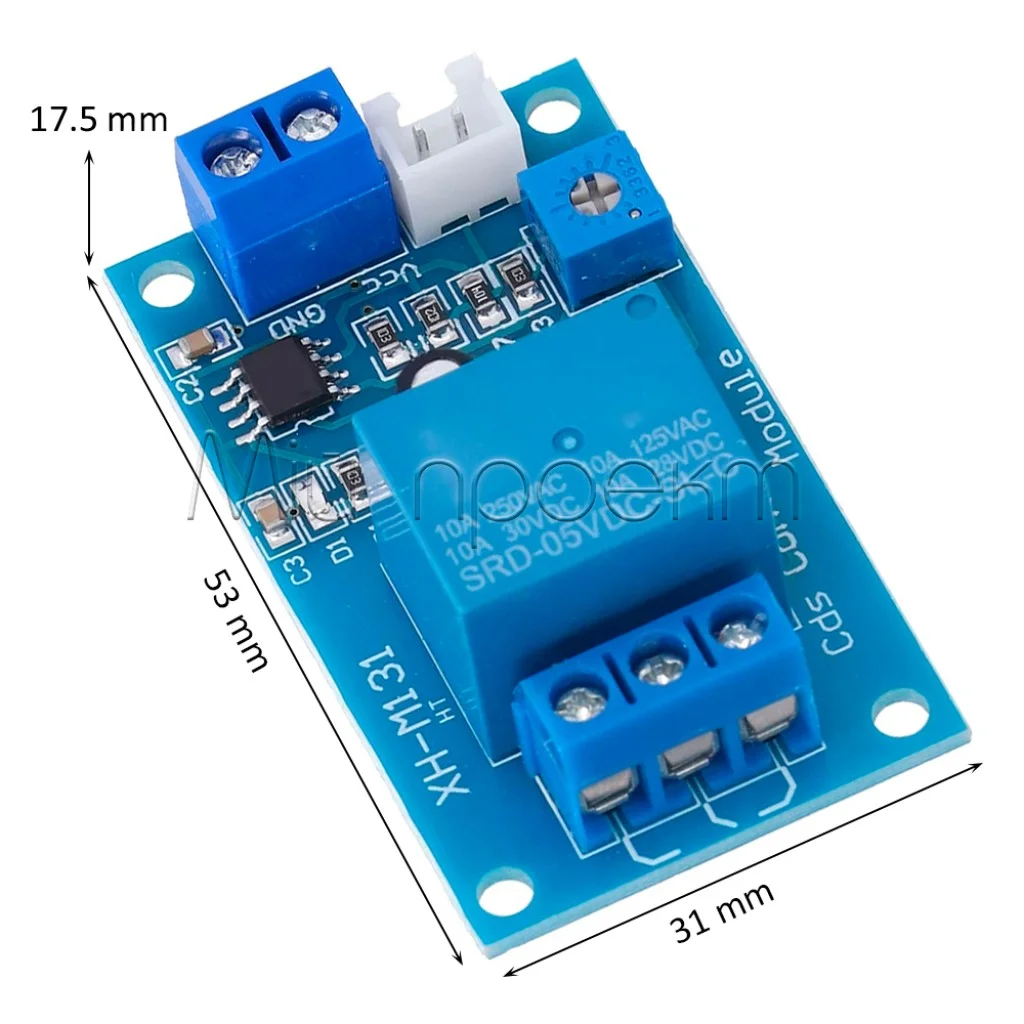

- Розміри модуля
- 53 × 31 × 17,5 мм
Детальний опис та особливості
Як працює фотореле
Виносний фоторезистор реагує на навколишнє світло, а електронна схема порівнює його рівень із порогом, установленим потенціометром. Після переходу через поріг реле змінює стан контактів і комутує окремий ланцюг навантаження.
Дві логіки керування

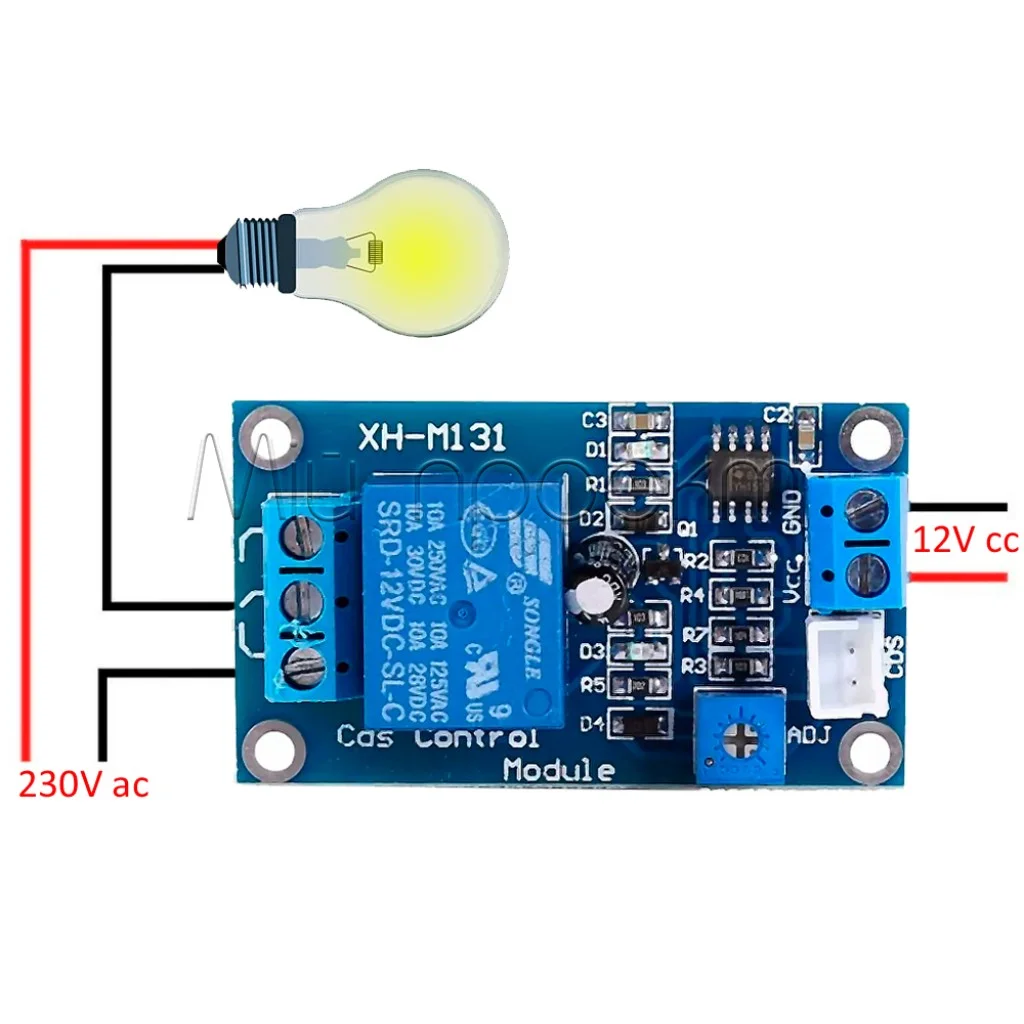

Підключення через COM і NO дає змогу активувати навантаження в темряві. Для протилежної логіки використовуються COM і NC.[1] Це дозволяє налаштувати як нічне освітлення, так і відключення пристрою після зменшення освітленості.
Живлення плати та ланцюг навантаження
Напруга 5 В або 12 В стосується живлення самого модуля: потрібно замовити виконання, що відповідає наявному джерелу. Навантаження підключається до контактів реле окремим ланцюгом; мережеву напругу не можна подавати на вхід живлення плати.
Стабільне спрацьовування
Фоторезистор слід розмістити так, щоб світло керованої лампи не потрапляло безпосередньо на датчик. Після монтажу поріг потрібно налаштувати в реальних умовах. Біля межі спрацьовування, особливо за повільної зміни освітленості, реле може перемикатися кілька разів, оскільки модуль не має регульованої часової затримки.
Підійде / не підійде
Підійде
- для автоматичного вмикання освітлення після настання темряви;
- для шаф, вітрин, макетів і DIY-систем із регульованим світловим порогом;
- для AC- або DC-навантаження, параметри якого відповідають контактам реле з необхідним запасом;
- для схем, де потрібні нормально відкриті та нормально закриті контакти.
Не підійде
- для вимірювання освітленості в люксах або передавання аналогових даних контролеру;
- для систем із точно заданою затримкою вмикання чи вимикання;
- для відкритого монтажу надворі без захисного корпусу;
- для комутації навантаження біля граничного струму або з великим пусковим струмом без проміжного контактора.
Приклади застосування
Нічне освітлення
Модуль може вмикати світильник після зниження освітленості та вимикати його вдень. Для зовнішнього встановлення плату й мережеві з’єднання потрібно розмістити в придатному захисному корпусі.
Підсвічування шафи або вітрини
Поріг можна налаштувати так, щоб підсвічування активувалося лише за недостатнього навколишнього світла. Датчик розміщують поза прямим світловим потоком самої підсвітки.
Світлозалежна сигналізація
Контакти реле можуть керувати низьковольтним зумером або входом іншого пристрою при переході через вибраний поріг, якщо струм і напруга ланцюга не перевищують допустимих значень.

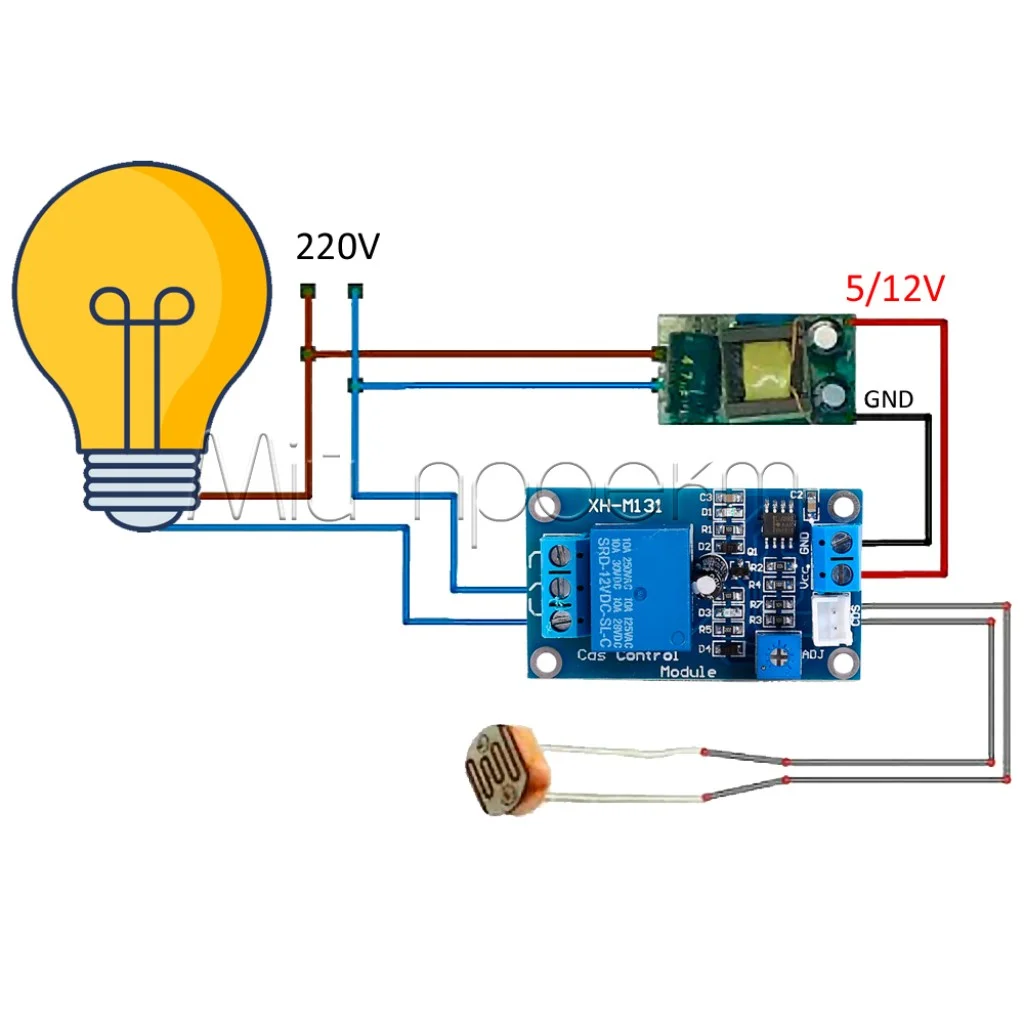

Підключення та налаштування
Виберіть напругу модуля
Звірте джерело живлення та оберіть виконання XH-M131 на 5 В або 12 В. Ці варіанти не слід живити іншою напругою.

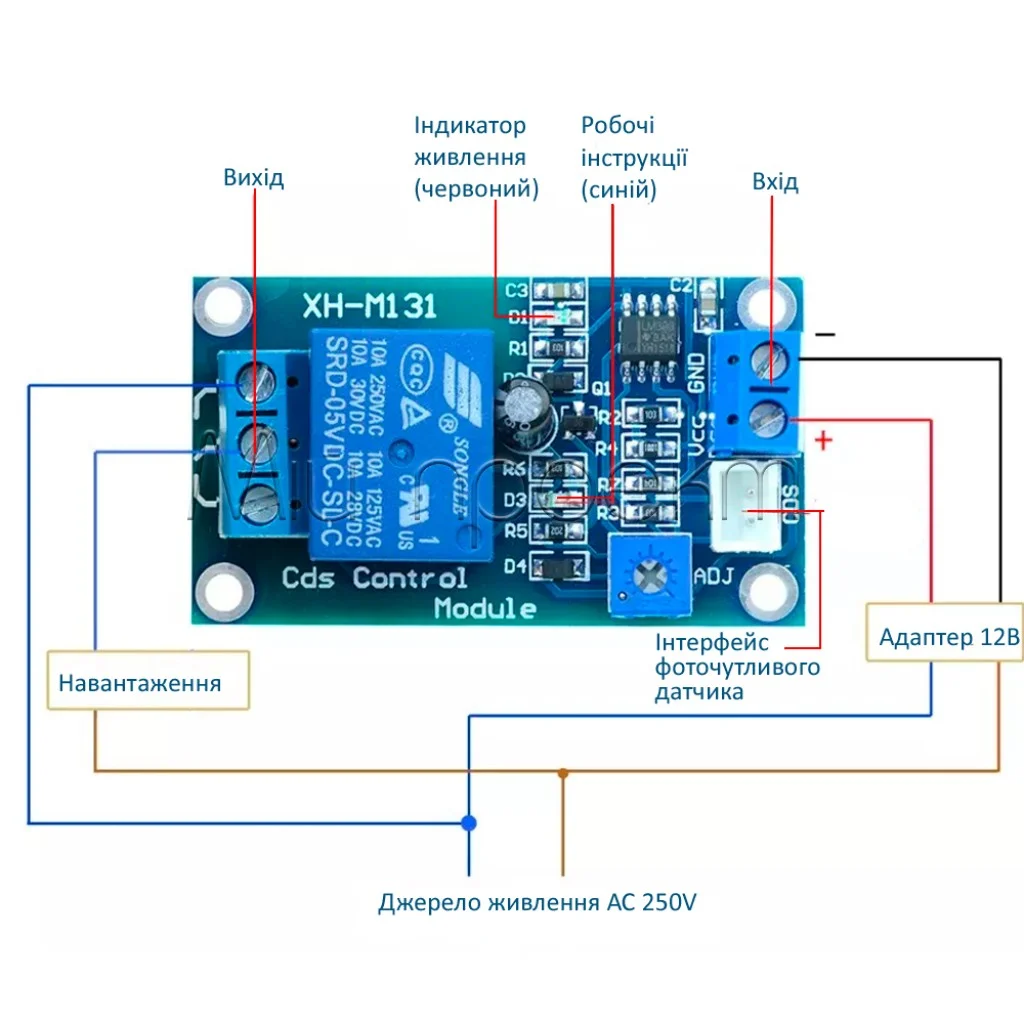

Під’єднайте живлення
Подайте відповідну постійну напругу на клеми живлення з правильною полярністю. До підключення навантаження перевірте роботу індикаторів і реле.

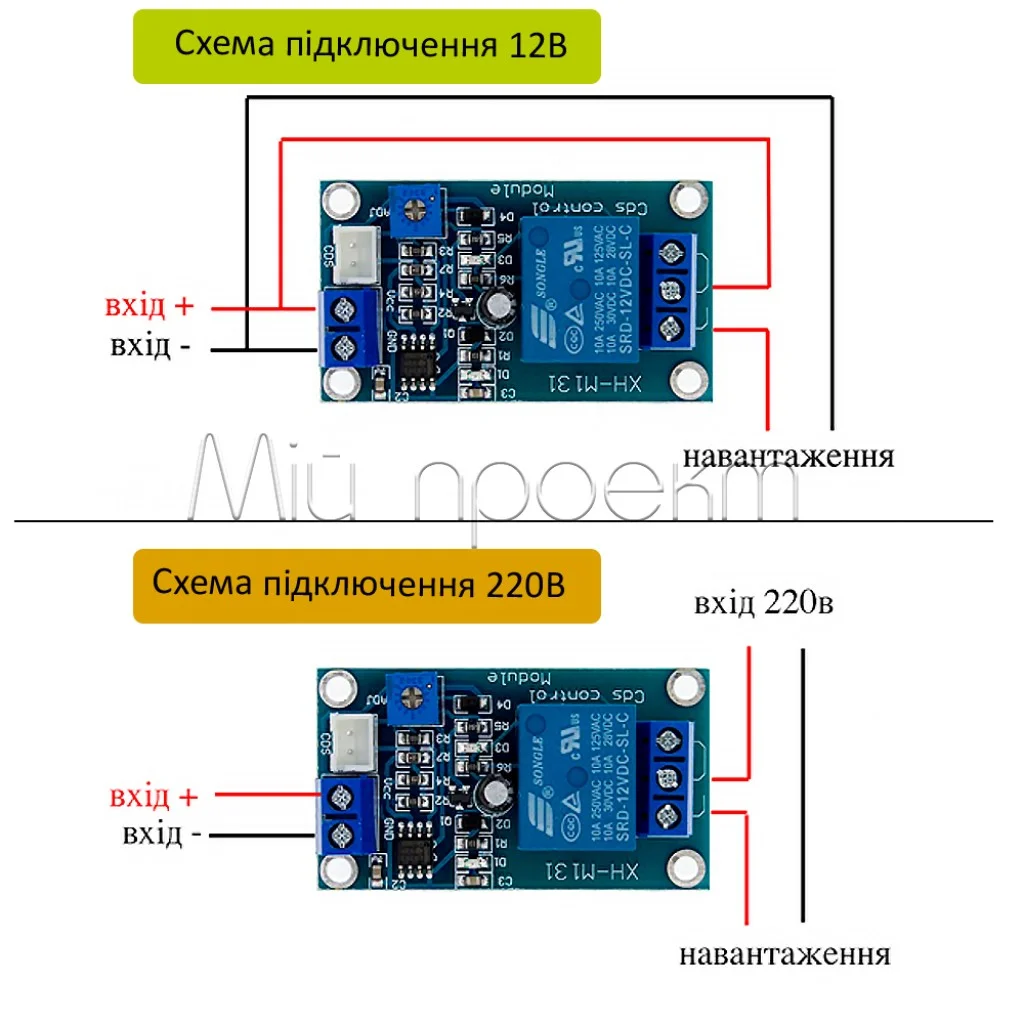

Оберіть контакти реле
Для вмикання навантаження в темряві використовуйте COM і NO; для зворотної логіки — COM і NC.[1] Підключення виконуйте лише на знеструмленому обладнанні.

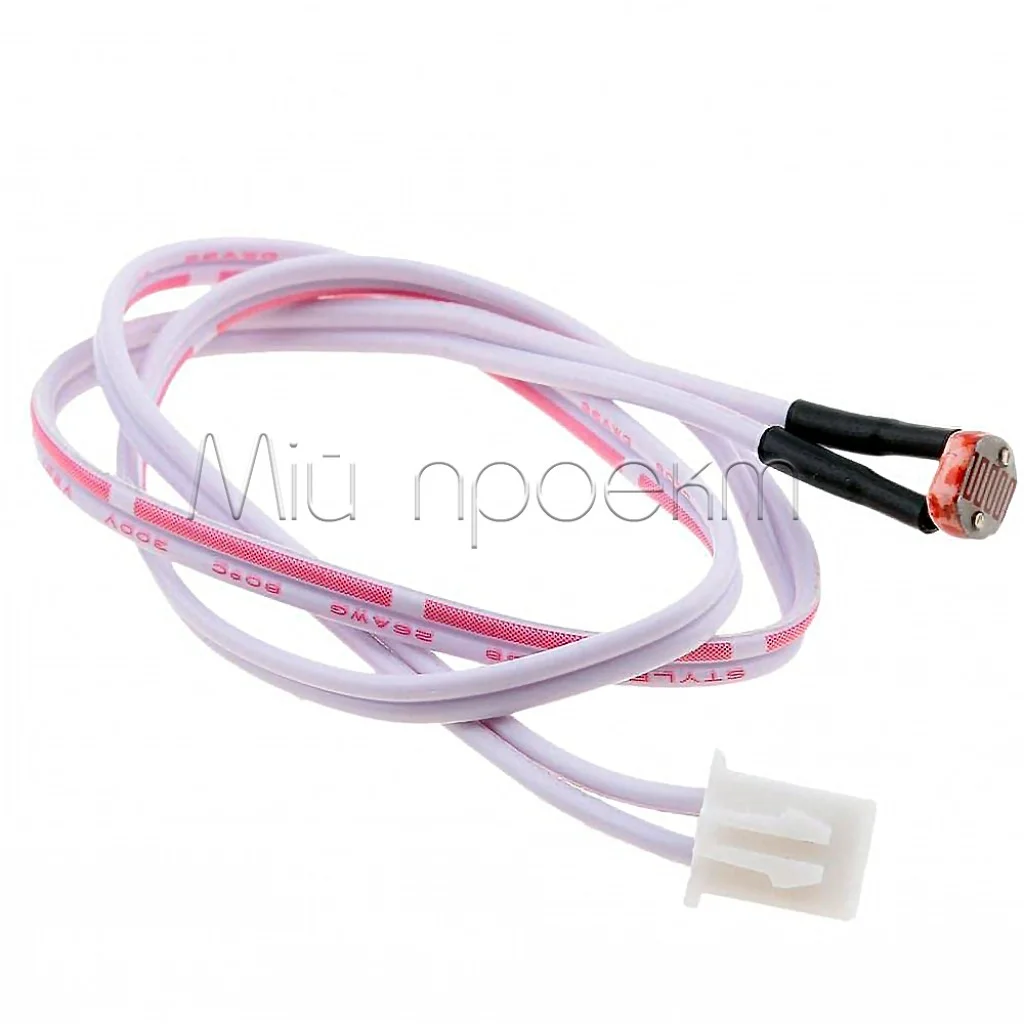

Розмістіть датчик
Закріпіть фоторезистор у точці, де він бачить навколишнє світло, але не засвічується керованою лампою.
Налаштуйте поріг
Повертайте потенціометр малими кроками та перевіряйте спрацьовування за освітленості, близької до робочої. Після налаштування повторно протестуйте систему в корпусі.
Обмеження та безпека
Мережева напруга небезпечна
Під час комутації 220 В AC клеми реле, провідники та навантаження можуть перебувати під небезпечною напругою. Монтаж виконуйте лише на знеструмленій системі, у закритому ізоляційному корпусі, із захистом кола та без доступу до струмовідних частин.
Не плутайте напругу живлення з рейтингом контактів
На вхід живлення модуля подають тільки 5 В або 12 В відповідно до вибраного виконання. Значення 220 В стосується лише ланцюга навантаження на релейних контактах.
Залишайте запас за струмом
Граничний рейтинг контактів не означає безпечну тривалу роботу з будь-яким навантаженням того самого номінального струму. Для двигунів, трансформаторів, великих LED-драйверів та інших споживачів із пусковим струмом застосовуйте запас і, за потреби, окремий контактор.
Уникайте самозасвічення датчика
Якщо кероване світло потрапляє на фоторезистор, система може циклічно вмикатися й вимикатися. Віднесіть датчик від світильника, екрануйте його від прямого світла та повторно налаштуйте поріг.
FAQ
Який варіант вибрати: 5 В чи 12 В?
Вибирайте виконання під фактичну постійну напругу джерела живлення. Варіант на 5 В потрібно живити від 5 В, а варіант на 12 В — від 12 В.
Чи вмикає XH-M131 навантаження в темряві?
Так, для цієї логіки навантаження підключають через COM і NO. Якщо потрібна протилежна поведінка, використовують COM і NC.[1]
Чи можна комутувати навантаження 220 В?
Контакти мають граничний каталожний рейтинг до 10 А при 220 В AC, але фактичний вибір залежить від типу навантаження та його пускового струму. Для мережевого монтажу потрібні ізоляційний корпус, захист кола й дотримання правил електробезпеки.
Чому реле перемикається кілька разів біля порога?
Таке можливе за повільної зміни світла або коли керована лампа засвічує датчик. Перемістіть фоторезистор, захистіть його від прямого світлового потоку та скоригуйте поріг.
Чи можна встановити модуль надворі?
Лише всередині відповідного захисного корпусу. Для відкритої плати не підтверджено захист від вологи, пилу та дотику до струмовідних частин.
Документи та джерела
- Phipps Electronics — XH-M131 User’s Guide, оновлено 15 квітня 2025 року — схема застосування контактів NO/NC, виносний LDR, регулювання порога та індикація роботи. технічна інструкція
