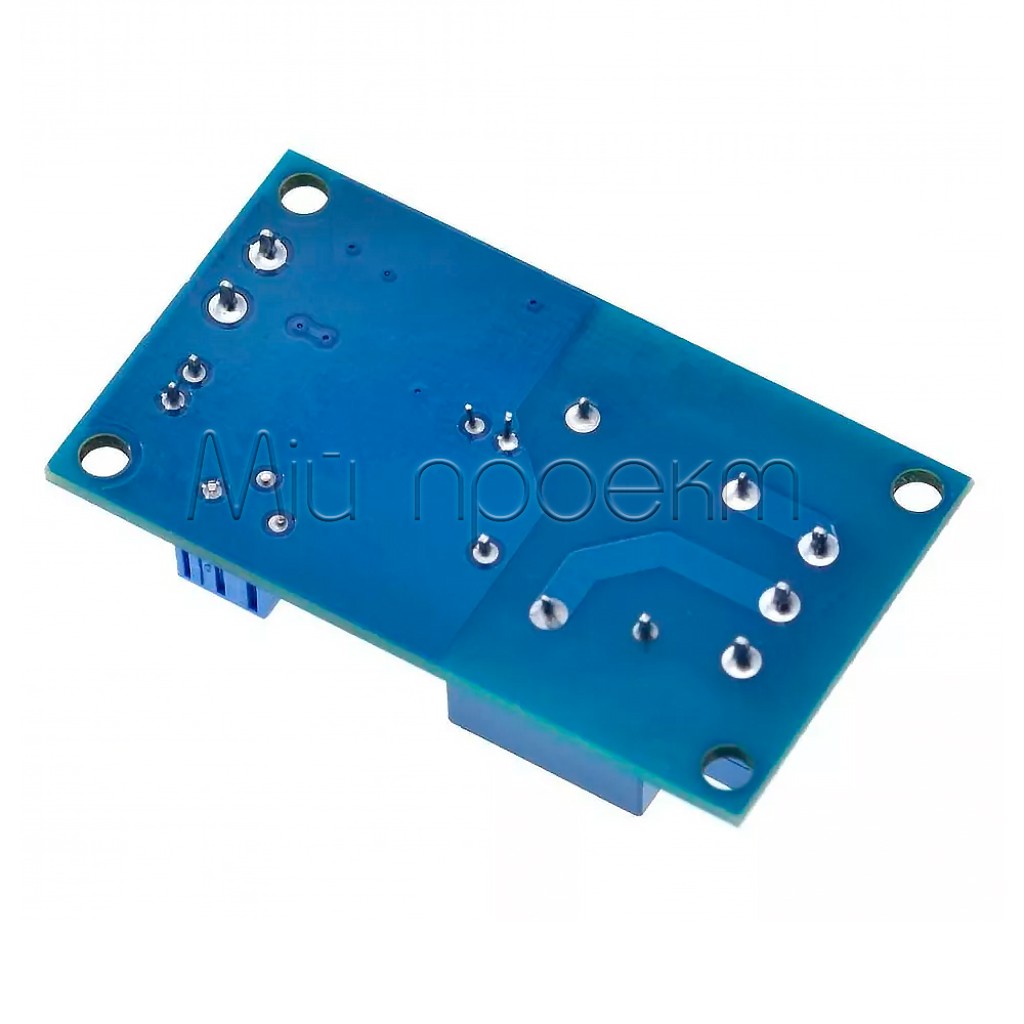

Кратко о XH-M131

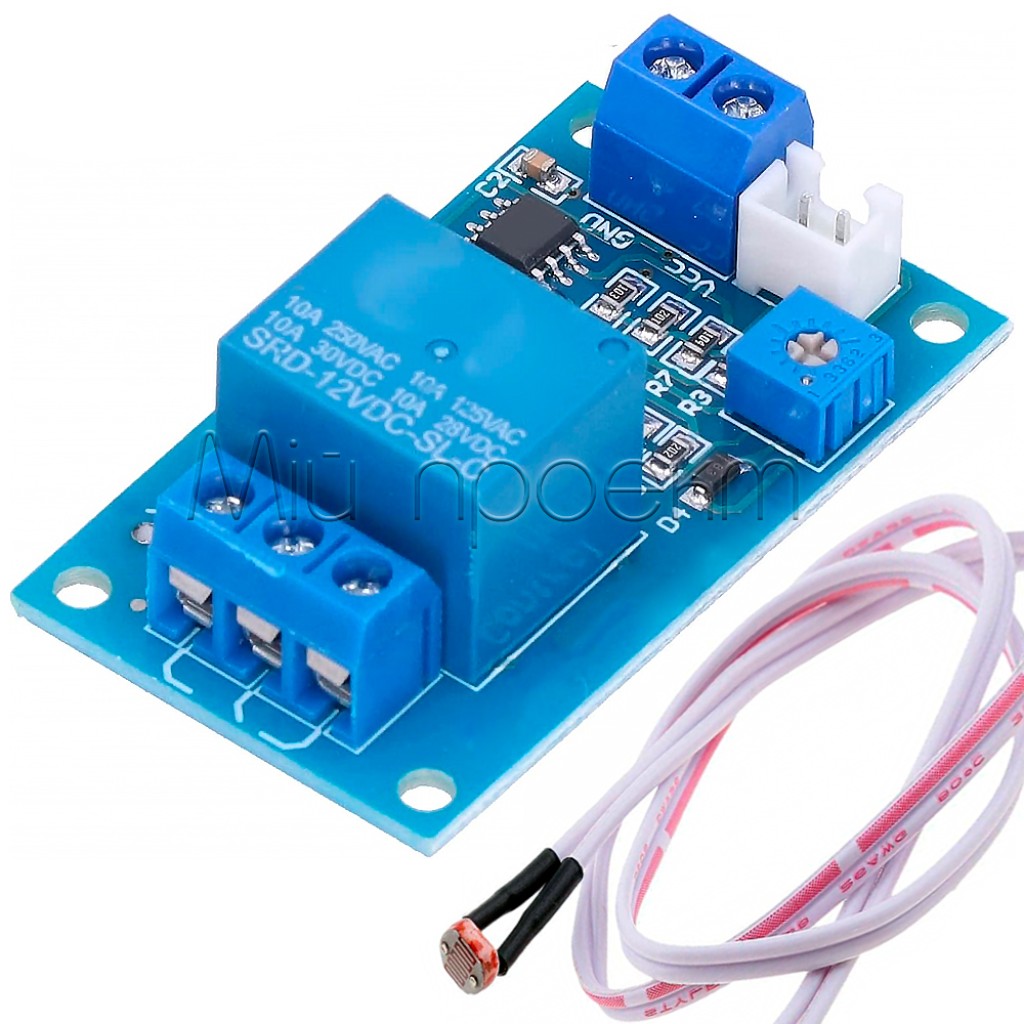

XH-M131 — модуль фотореле, который автоматически переключает подключённую нагрузку в зависимости от освещённости. Он подходит для освещения, сигнализации и других систем, где устройство должно включаться в темноте или работать по обратной логике.
Ключевые характеристики
- Тип
- фотореле с выносным фоторезистором
- Питание модуля
- 5 В или 12 В, в зависимости от выбранного исполнения
- Настройка
- регулировка порога срабатывания потенциометром
- Релейный выход
- переключающие контакты COM, NO и NC
- Предельный каталожный рейтинг контактов
- 20 А при 14 В DC или 10 А при 220 В AC

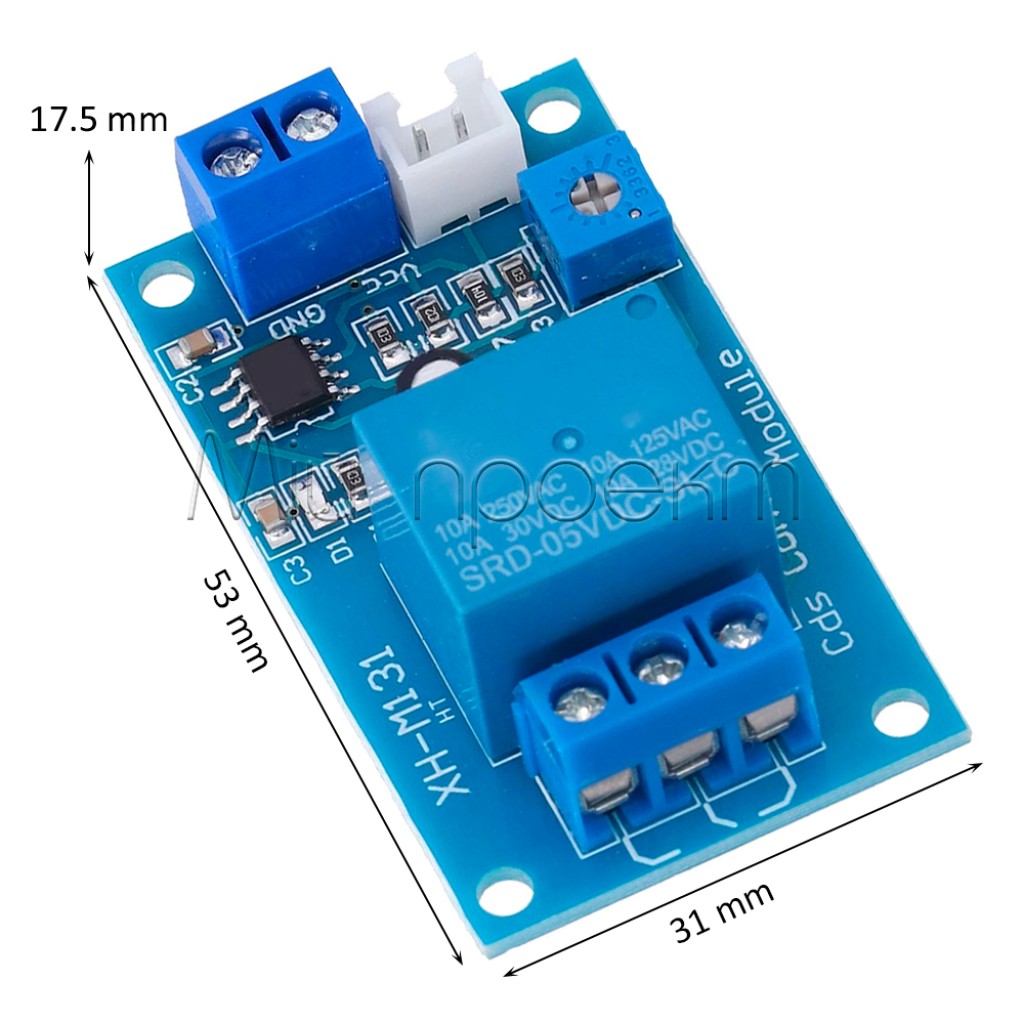

- Размеры модуля
- 53 × 31 × 17,5 мм
Подробное описание и особенности
Как работает фотореле

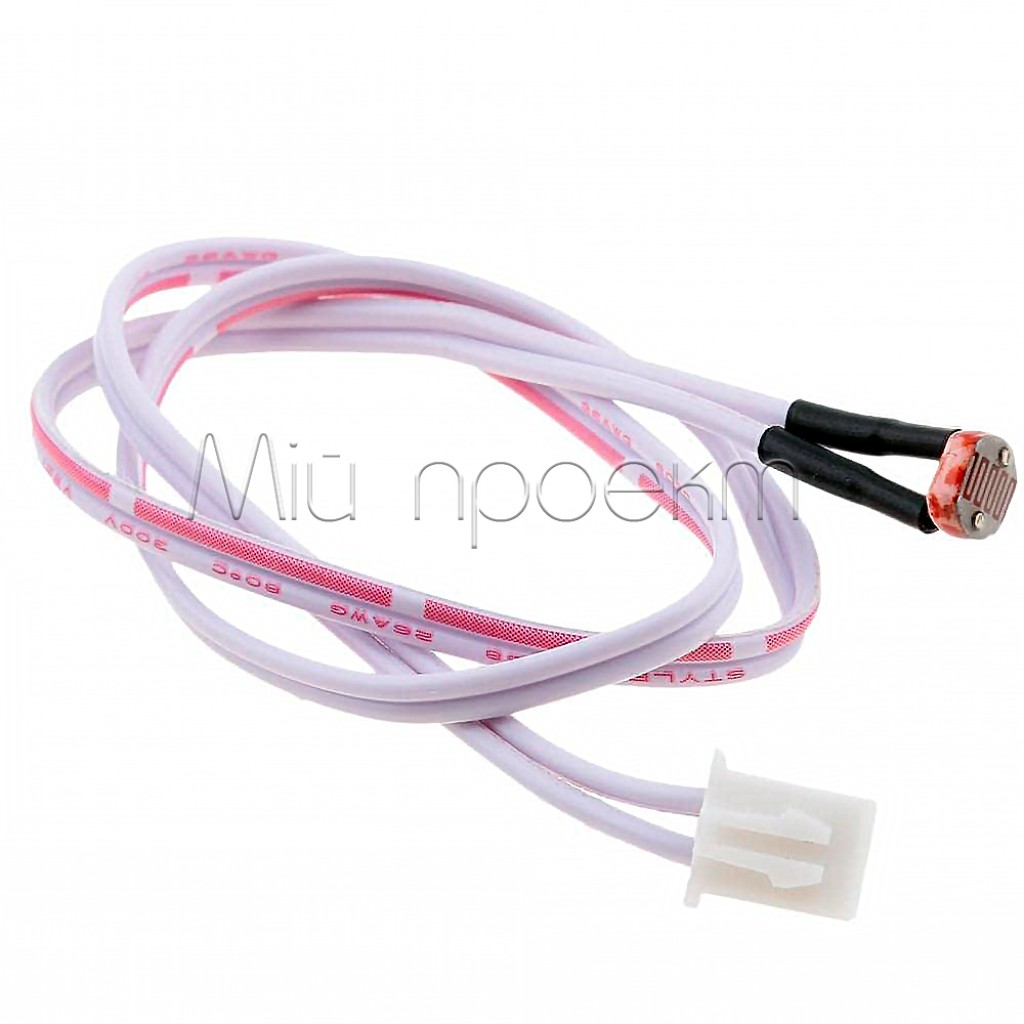

Выносной фоторезистор реагирует на окружающий свет, а электронная схема сравнивает его уровень с порогом, установленным потенциометром. После перехода через порог реле изменяет состояние контактов и коммутирует отдельную цепь нагрузки.
Две логики управления
Подключение через COM и NO позволяет активировать нагрузку в темноте. Для противоположной логики используются COM и NC.[1] Это позволяет настроить как ночное освещение, так и отключение устройства после уменьшения освещённости.
Питание платы и цепь нагрузки
Напряжение 5 В или 12 В относится к питанию самого модуля: необходимо заказать исполнение, соответствующее имеющемуся источнику. Нагрузка подключается к контактам реле отдельной цепью; сетевое напряжение нельзя подавать на вход питания платы.
Стабильное срабатывание
Фоторезистор следует разместить так, чтобы свет управляемой лампы не попадал непосредственно на датчик. После монтажа порог необходимо настроить в реальных условиях. Вблизи границы срабатывания, особенно при медленном изменении освещённости, реле может переключаться несколько раз, поскольку модуль не имеет регулируемой временной задержки.
Подойдёт / не подойдёт
Подойдёт
- для автоматического включения освещения после наступления темноты;
- для шкафов, витрин, макетов и DIY-систем с регулируемым световым порогом;
- для AC- или DC-нагрузки, параметры которой соответствуют контактам реле с необходимым запасом;
- для схем, где требуются нормально разомкнутые и нормально замкнутые контакты.
Не подойдёт
- для измерения освещённости в люксах или передачи аналоговых данных контроллеру;
- для систем с точно заданной задержкой включения или выключения;
- для открытого монтажа на улице без защитного корпуса;
- для коммутации нагрузки вблизи предельного тока или с большим пусковым током без промежуточного контактора.
Примеры применения

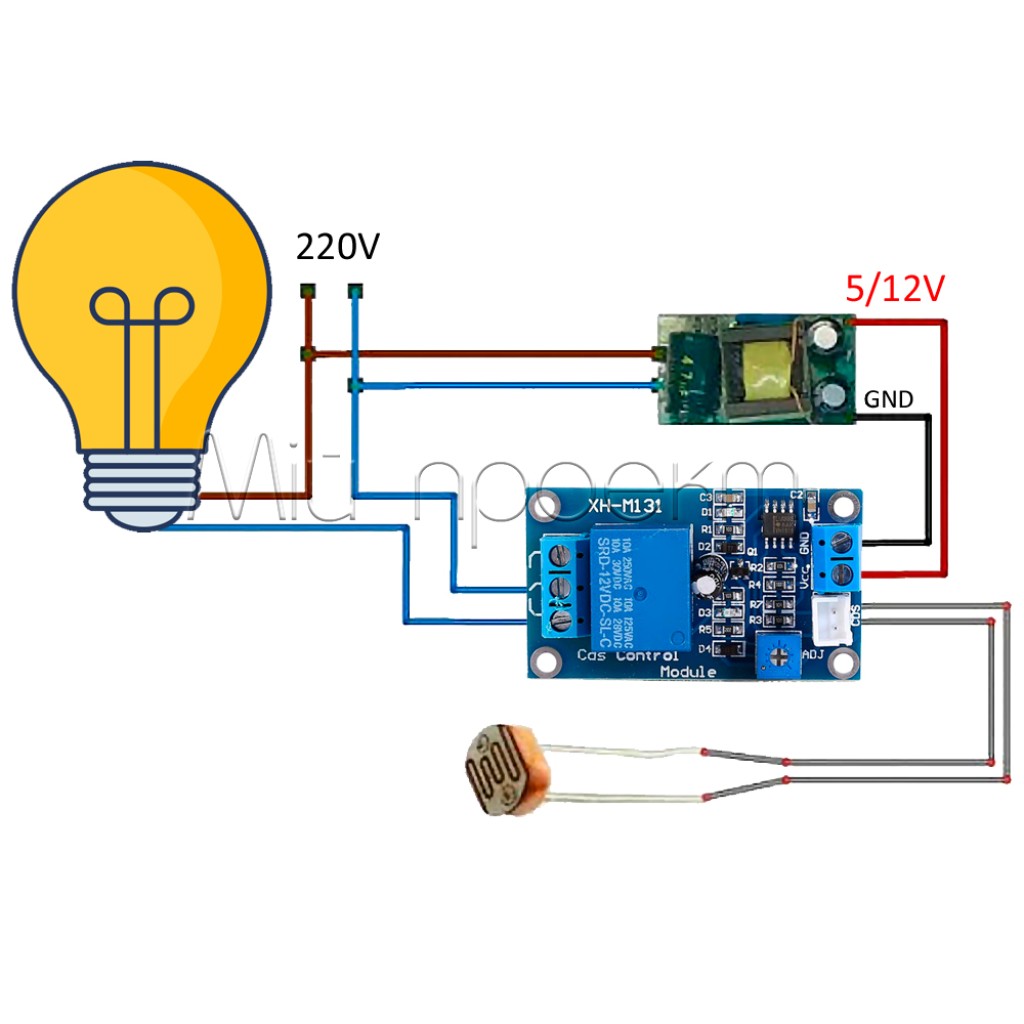

Ночное освещение
Модуль может включать светильник после снижения освещённости и выключать его днём. Для наружной установки плату и сетевые соединения необходимо разместить в подходящем защитном корпусе.
Подсветка шкафа или витрины
Порог можно настроить так, чтобы подсветка активировалась только при недостаточном окружающем освещении. Датчик размещают вне прямого светового потока самой подсветки.
Светозависимая сигнализация
Контакты реле могут управлять низковольтным зуммером или входом другого устройства при переходе через выбранный порог, если ток и напряжение цепи не превышают допустимых значений.

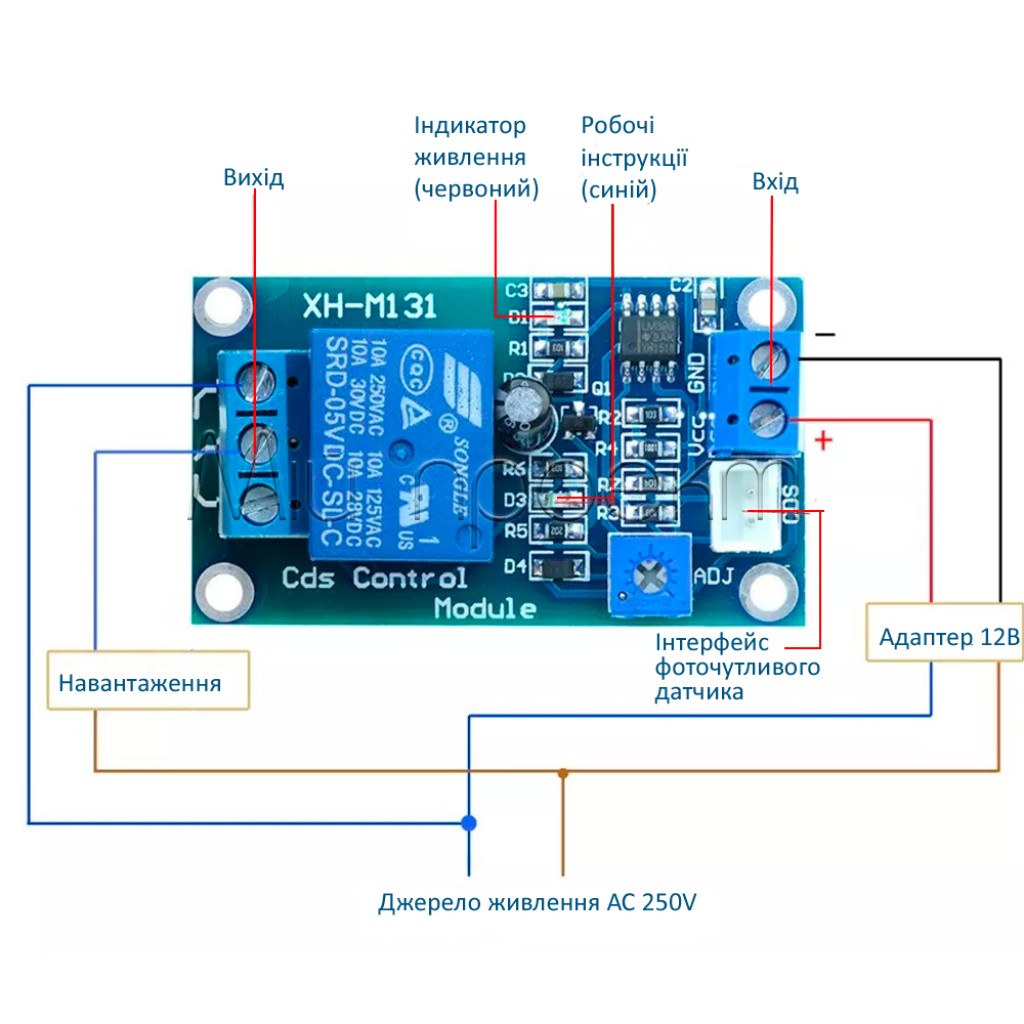

Подключение и настройка
Выберите напряжение модуля
Сверьте источник питания и выберите исполнение XH-M131 на 5 В или 12 В. Эти варианты не следует питать другим напряжением.
Подключите питание
Подайте соответствующее постоянное напряжение на клеммы питания с правильной полярностью. До подключения нагрузки проверьте работу индикаторов и реле.
Выберите контакты реле

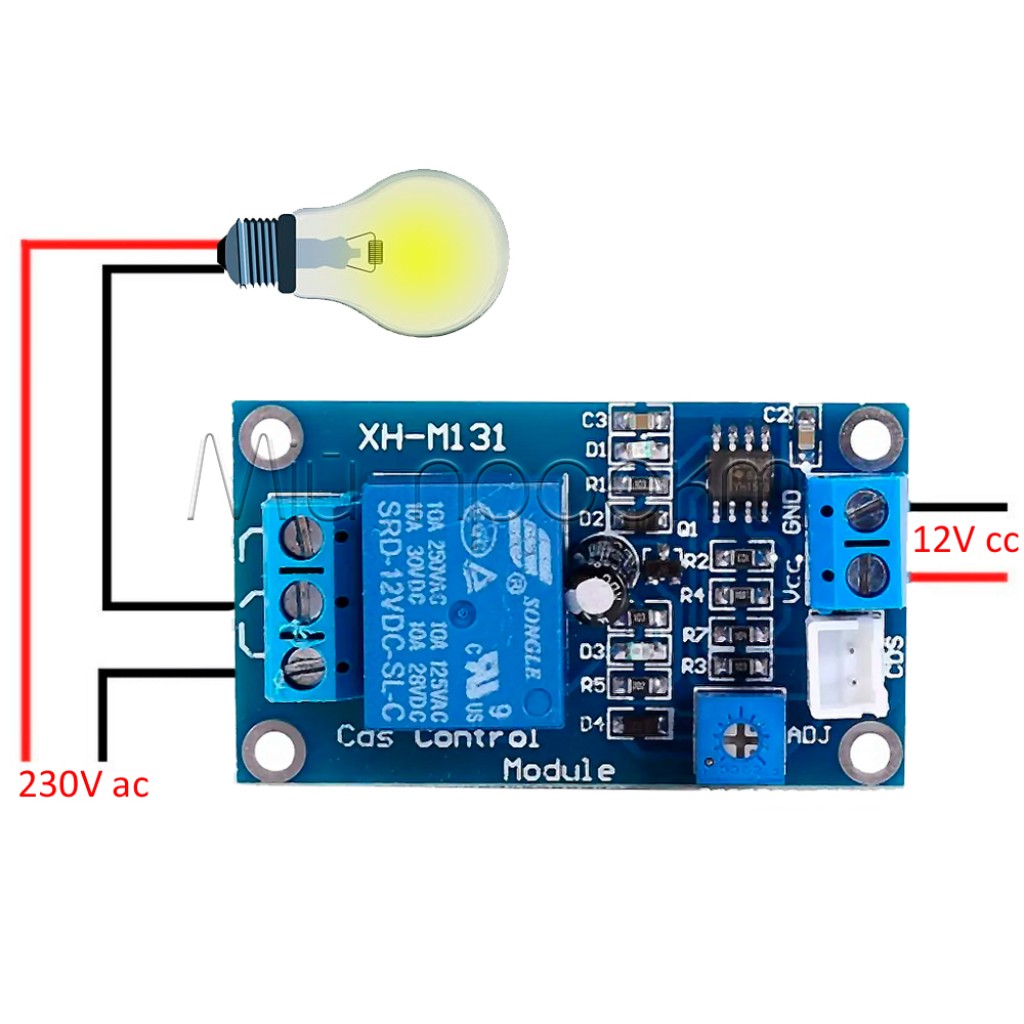

Для включения нагрузки в темноте используйте COM и NO; для обратной логики — COM и NC.[1] Выполняйте подключение только на обесточенном оборудовании.
Разместите датчик
Закрепите фоторезистор в точке, где он воспринимает окружающий свет, но не засвечивается управляемой лампой.
Настройте порог
Поворачивайте потенциометр небольшими шагами и проверяйте срабатывание при освещённости, близкой к рабочей. После настройки повторно протестируйте систему в корпусе.
Ограничения и безопасность
Сетевое напряжение опасно
При коммутации 220 В AC клеммы реле, проводники и нагрузка могут находиться под опасным напряжением. Выполняйте монтаж только на обесточенной системе, в закрытом изоляционном корпусе, с защитой цепи и без доступа к токоведущим частям.
Не путайте напряжение питания с рейтингом контактов
На вход питания модуля подают только 5 В или 12 В в соответствии с выбранным исполнением. Значение 220 В относится только к цепи нагрузки на релейных контактах.
Оставляйте запас по току
Предельный рейтинг контактов не означает безопасную длительную работу с любой нагрузкой того же номинального тока. Для двигателей, трансформаторов, мощных LED-драйверов и других потребителей с пусковым током предусматривайте запас и при необходимости используйте отдельный контактор.
Избегайте засвечивания датчика
Если управляемый свет попадает на фоторезистор, система может циклически включаться и выключаться. Отдалите датчик от светильника, экранируйте его от прямого света и повторно настройте порог.
FAQ
Какой вариант выбрать: 5 В или 12 В?
Выбирайте исполнение под фактическое постоянное напряжение источника питания. Вариант на 5 В необходимо питать от 5 В, а вариант на 12 В — от 12 В.
Включает ли XH-M131 нагрузку в темноте?
Да, для этой логики нагрузку подключают через COM и NO. Если требуется противоположное поведение, используют COM и NC.[1]
Можно ли коммутировать нагрузку 220 В?
Контакты имеют предельный каталожный рейтинг до 10 А при 220 В AC, но фактический выбор зависит от типа нагрузки и её пускового тока. Для сетевого монтажа необходимы изоляционный корпус, защита цепи и соблюдение правил электробезопасности.
Почему реле переключается несколько раз вблизи порога?
Это возможно при медленном изменении освещённости или когда управляемая лампа засвечивает датчик. Переместите фоторезистор, защитите его от прямого светового потока и скорректируйте порог.
Можно ли установить модуль на улице?
Только внутри соответствующего защитного корпуса. Открытая плата не защищена от влаги, пыли и прикосновения к токоведущим частям.
Документы и источники
- Phipps Electronics — руководство пользователя XH-M131, обновлено 15 апреля 2025 года — схема использования контактов NO/NC, выносной LDR, регулировка порога и индикация работы. техническая инструкция
