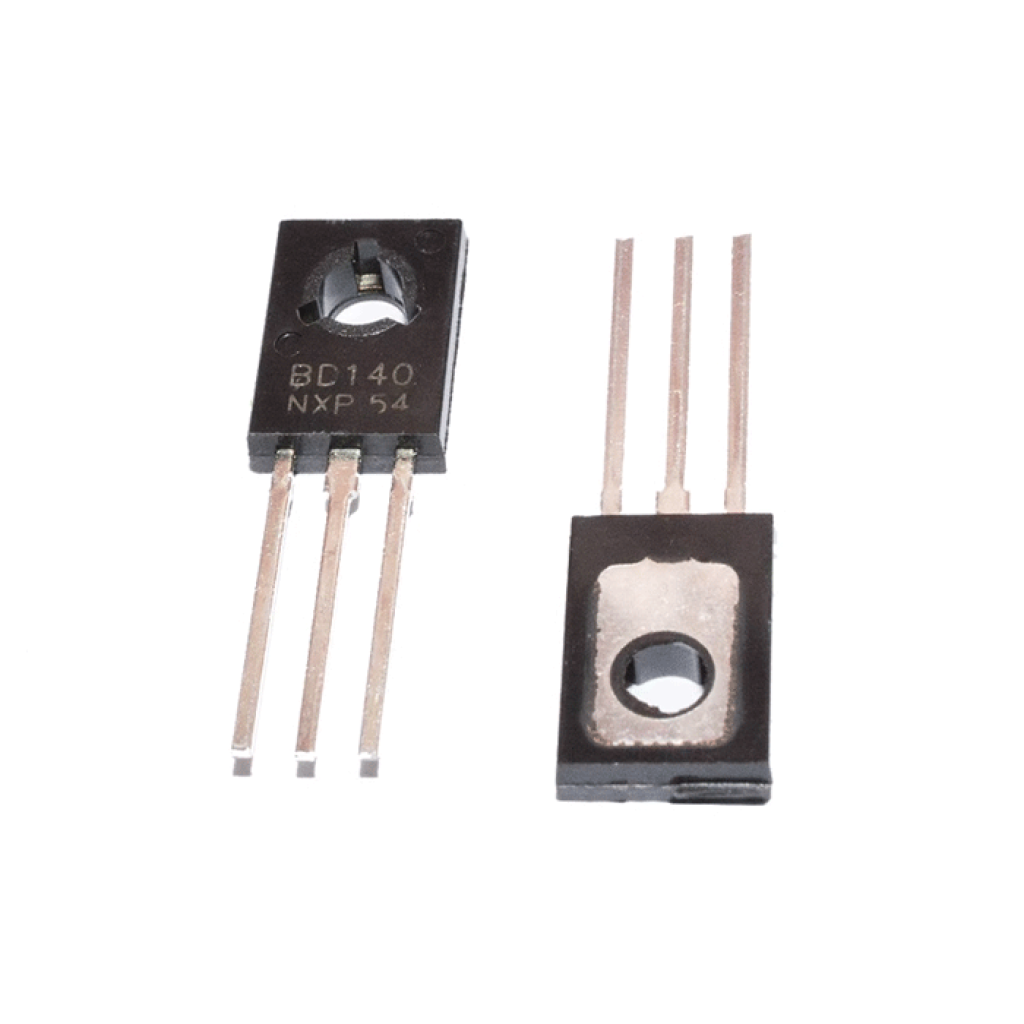

Транзистор PNP біполярний BD140 (100V 1.5A 8W) корпус TO-126

Країна-виробник: Китай Код товару: 5556

Все про товар

Опис

Характеристики

Відгуки 0

Питання0

Транзистор PNP біполярний BD140 (100V 1.5A 8W) корпус TO-126

В наявності

Код товару: 5556

5.00 грн

Знайшли дешевше?

Максимальна напруга:100 В

Максимальний струм:1.5 А

Полярність:PNP

Тип корпусу:TO-126

Доставка

Новою Поштою у відділення та поштомати

від 80 ₴

ROZETKA Delivery

Фіксована 49грн

Укрпоштою у відділення по Україні

від 45 ₴

Meest Express

від 60 ₴

Оплата

Оплата карткою

Переказ на картку

Оплата на IBAN

Безготівковий розрахунок

Післяплата

Гарантійні положення

Гарантійні зобов'язання на товари, які були паяні, не поширюються

Транзистор PNP біполярний BD140 (100V 1.5A 8W) корпус TO-126

Код товару: 5556

5.00 грн

Опис

Транзистор PNP BD140 (BD140G) TO‑225 (Case 77‑09)

Силовий PNP‑транзистор середньої потужності, призначений для аудіопідсилювачів і драйверів у комплементарних або квазикомплементарних схемах.

Основні переваги

Запас по напрузі та струму

VCEO 80 В, VCBO 100 В та колекторний струм до 1.5 А забезпечують надійну роботу у силових каскадах.

Низьке насичення

VCE(sat) не більше 0.5 В при IC = 0.5 А та IB = 0.05 А зменшує втрати потужності.

Потужність розсіювання

До 12.5 Вт при TC = 25°C (дерейтінг 100 мВт/°C) та 1.25 Вт при TA = 25°C (дерейтінг 10 мВт/°C).

Комплементарність і екологічність

PNP BD136G/BD138G/BD140G комплементарні до NPN BD135/BD137/BD139; виконання Pb‑Free, Halogen Free, RoHS.

Ключові характеристики

Полярність:	PNP
Серія:	BD136G / BD138G / BD140G
Корпус:	TO‑225, Case 77‑09
Розпіновка (Style 1):	1 — Емітер; 2/4 — Колектор; 3 — База
VCEO (мін.):	80 В
VCBO (макс.):	100 В
VEBO (макс.):	5 В
IC (макс.):	1.5 А
IB (макс.):	0.5 А
Ptot @ TC = 25°C:	12.5 Вт (дерейтінг 100 мВт/°C)
Ptot @ TA = 25°C:	1.25 Вт (дерейтінг 10 мВт/°C)
hFE (DC gain):	40…250 при IC = 0.15 А, VCE = 2 В
VCE(sat) (макс.):	0.5 В при IC = 0.5 А, IB = 0.05 А
VBE(on) (макс.):	1.0 В при IC = 0.5 А, VCE = 2 В
RθJC / RθJA:	10 °C/Вт / 100 °C/Вт
Діапазон температур:	−55…+150 °C (Tj, Tstg)
Комплементарні NPN:	BD135 / BD137 / BD139
Маркування:	BD1xxG; код дати YWW

Детальні технічні параметри

Призначення: аудіопідсилювачі та драйвери у комплементарних/квазикомплементарних схемах.
Електричні випробування: імпульсний режим (ширина ≤ 300 мкс, шпаруватість ≤ 2%).
Група теплових параметрів: графіки SOA, дерейтінг потужності та типові залежності hFE/VCE(sat)/VBE(on).
Виконання: Pb‑Free, Halogen Free/BFR Free, RoHS Compliant.

Примітка: параметри базуються на документації onsemi для BD140G. Джерело: onsemi Datasheet (PDF).

Основні сфери застосування

Аудіопідсилювачі потужності.
Драйверні каскади у комплементарних або квазикомплементарних схемах.

Сумісні позначення та альтернативи

PNP‑аналогічні варіанти серії: BD136G (VCEO 45 В) та BD138G (VCEO 60 В). Комплементарна NPN‑пара для симетричних каскадів: BD139 (а також BD135/BD137 у серії).

Питання-відповіді (FAQ)

Які граничні напруги та струм у BD140G?

VCEO = 80 В, VCBO = 100 В, VEBO = 5 В; максимальний колекторний струм IC = 1.5 А, базовий IB = 0.5 А.

Яка потужність розсіювання і як вона залежить від температури?

12.5 Вт при TC = 25°C (дерейтінг 100 мВт/°C) та 1.25 Вт при TA = 25°C (дерейтінг 10 мВт/°C).

Який комплементарний NPN‑транзистор обрати в парі?

Комплементарними до PNP BD136G/BD138G/BD140G є NPN BD135/BD137/BD139; для пари до BD140G зазвичай беруть BD139.

Характеристики

Основні

Максимальна напруга

100 В

Максимальний струм

1.5 А

Полярність

PNP

Тип корпусу

TO-126
