Транзистор NPN C2073 KSC2073 2SC2073 150V 1.5A корпус TO-220

Name: Транзистор NPN C2073 KSC2073 2SC2073 150V 1.5A корпус TO-220
Brand: Мій Проект
SKU: 5542
Price: 10.00 UAH
Availability: InStock

Країна-виробник: Китай Код товару: 5542

Все про товар

Опис

Характеристики

Відгуки 0

Питання0

Транзистор NPN C2073 KSC2073 2SC2073 150V 1.5A корпус TO-220

В наявності

Код товару: 5542

10.00 грн

Знайшли дешевше?

Максимальна напруга:150 V

Максимальний струм:1.5 А

Полярність:NPN

Тип корпусу:TO-220

Доставка

Новою Поштою у відділення та поштомати

від 80 ₴

ROZETKA Delivery

Фіксована 49грн

Укрпоштою у відділення по Україні

від 45 ₴

Meest Express

від 60 ₴

Оплата

Оплата карткою

Переказ на картку

Оплата на IBAN

Безготівковий розрахунок

Післяплата

Гарантійні положення

Гарантійні зобов'язання на товари, які були паяні, не поширюються

Транзистор NPN C2073 KSC2073 2SC2073 150V 1.5A корпус TO-220

Код товару: 5542

10.00 грн

Опис

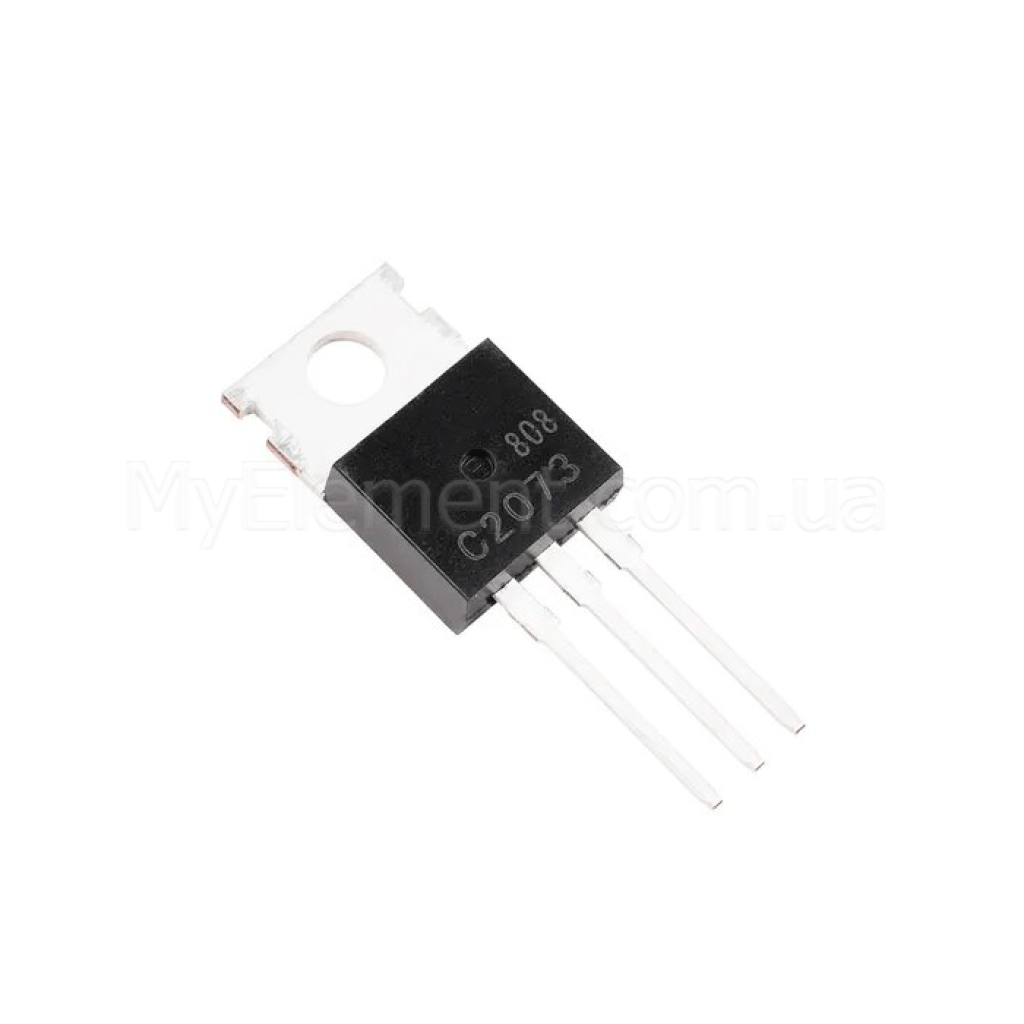

Транзистор NPN KSC2073 TO-220-3

NPN епітаксіальний силіконовий транзистор у корпусі TO‑220‑3, призначений зокрема для виходу вертикальної розгортки телевізорів; комплементарний до KSA940.

Основні переваги

Висока робоча напруга

VCBO = 150 В та VCEO = 150 В забезпечують роботу у високовольтних каскадах.

Помітний запас по потужності

Розсіювання колектора до 25 Вт (TC = 25°C) дає теплову стійкість у корпусі TO‑220‑3.

Керовані втрати на насичення

VCE(sat) ≤ 1 В при IC = 0.5 А, IB = 50 мА знижує тепловиділення у ключових режимах.

Гнучкість за підсиленням

Коефіцієнт hFE 40…140 (класи H1/H2) для узгодження з різними схемами.

Ключові характеристики

Полярність:	NPN
Технологія:	Епітаксіальний кремній
Корпус:	TO‑220‑3LD (Case 340AT)
Розташування виводів:	1‑B, 2‑C, 3‑E
VCEO (мін):	150 В
VCBO (макс):	150 В
VEBO (макс):	5 В
IC (макс):	1.5 А
PC (TC = 25°C):	25 Вт
VCE(sat) (макс):	1 В (IC = 0.5 А, IB = 50 мА)
hFE (VCE = 10 В, IC = 0.5 А):	мін 40, тип 75, макс 140
fT (типове):	4 МГц
Cob (типове):	50 пФ (VCB = 10 В, f = 1 МГц)
TJ (макс):	150°C
Tзбер:	−55…150°C
Особливість:	Призначений для TV Vertical Deflection Output

Детальні технічні параметри

ICBO ≤ 10 мкА при VCB = 120 В, IE = 0.
Класифікація hFE: H1 (40–80), H2 (60–125).
Виводи: 1 — база, 2 — колектор, 3 — емітер (TO‑220‑3LD).
Маркування на корпусі: «C2073» або «C2073‑2»; додатково присутні коди AYWWZZ.
Механічний опис корпусу: Case 340AT; документ 98AON13818G.
Пристрій без свинцю та галогенів.

Примітка: параметри базуються на документації onsemi для KSC2073. Джерело: onsemi Datasheet (PDF).

Основні сфери застосування

Вихід вертикальної розгортки телевізорів (TV Vertical Deflection Output).

Сумісні позначення та альтернативи

Комплементарний транзистор: KSA940 (PNP). Корпусне маркування самого виробу: «C2073» або «C2073‑2».

Питання-відповіді (FAQ)

Яке розташування виводів у KSC2073?

Для корпусу TO‑220‑3LD: 1 — база, 2 — колектор, 3 — емітер.

Чи витримує транзистор 150 В між колектором і емітером?

Так, BVCEO (мінімальне) становить 150 В за умовами випробування IC = 10 мА, IB = 0.

Яке максимальне розсіювання та робоча температура переходу?

PC = 25 Вт при TC = 25°C; максимальна температура переходу TJ = 150°C.
