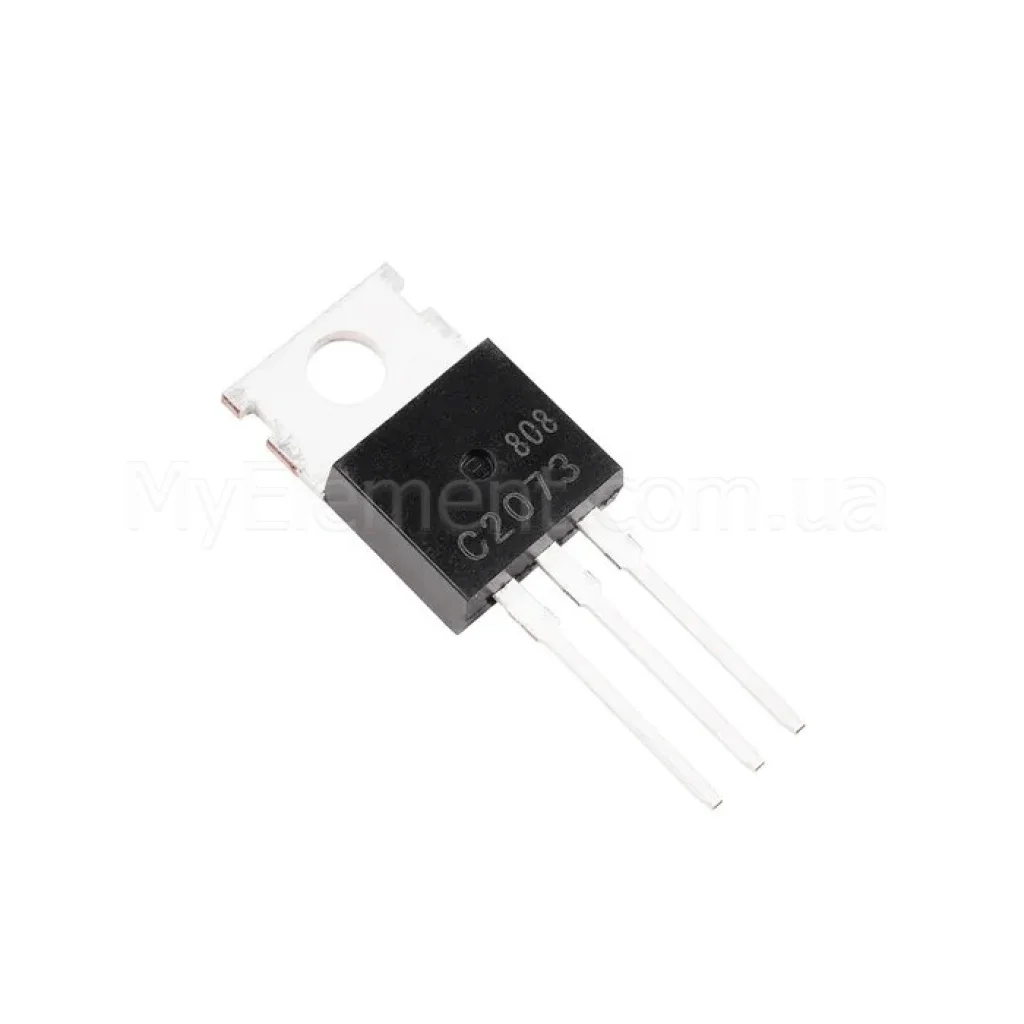

Транзистор NPN C2073 KSC2073 2SC2073 150V 1.5A TO-220 корпус

Страна-производитель: Китай Код товара: 5542
0
Все о товаре
Описание
Характеристики
Отзывы 0
Вопросы0
Транзистор NPN C2073 KSC2073 2SC2073 150V 1.5A TO-220 корпус
Есть в наличии
Код товара: 5542
10.00 грн
Нашли дешевле?
🚚 Відправка в день замовлення при оформленні до 15:00
Максимальное напряжение:150 V
Максимальный ток:1.5 А
Полярность:NPN
Тип корпуса:TO-220
Доставка
Новой почтой в отделения и почтоматы
Новой почтой в отделения и почтоматы
от 80 ₴
ROZETKA Delivery
ROZETKA Delivery
Фиксировано 49 грн
Укрпочтой в отделение по Украине
Укрпочтой в отделение по Украине
от 45 ₴
Meest Express
Meest Express
от 60 ₴
Оплата
Оплата картой Оплата картой
Перевод на карточку Перевод на карточку
Оплата на IBAN Оплата на IBAN
Безналичный расчет Безналичный расчет
Наложенный платеж Наложенный платеж
Гарантийные положения
Гарантийные обязательства на товары, которые были паяные, не распространяются
Транзистор NPN C2073 KSC2073 2SC2073 150V 1.5A TO-220 корпус
Код товара: 5542
10.00 грн
Описание

Транзистор NPN KSC2073 TO-220-3

NPN эпитаксиальный кремниевый транзистор в корпусе TO‑220‑3, предназначенный в частности для выхода вертикальной развертки телевизоров; комплементарный к KSA940.

Основные преимущества

Высокое рабочее напряжение

VCBO = 150 В и VCEO = 150 В обеспечивают работу в высоковольтных каскадах.

Заметный запас по мощности

Рассеиваемая мощность коллектора до 25 Вт (TC = 25°C) дает тепловую устойчивость в корпусе TO‑220‑3.

Контролируемые потери на насыщение

VCE(sat) ≤ 1 В при IC = 0.5 А, IB = 50 мА снижает тепловыделение в ключевых режимах.

Гибкость по усилению

Коэффициент hFE 40…140 (классы H1/H2) для согласования с разными схемами.

Ключевые характеристики

Полярность:NPN
Технология:Эпитаксиальный кремний
Корпус:TO‑220‑3LD (Case 340AT)
Расположение выводов:1‑B, 2‑C, 3‑E
VCEO (мин):150 В
VCBO (макс):150 В
VEBO (макс):5 В
IC (макс):1.5 А
PC (TC = 25°C):25 Вт
VCE(sat) (макс):1 В (IC = 0.5 А, IB = 50 мА)
hFE (VCE = 10 В, IC = 0.5 А):мин 40, тип 75, макс 140
fT (типовое):4 МГц
Cob (типовое):50 пФ (VCB = 10 В, f = 1 МГц)
TJ (макс):150°C
Tхран:−55…150°C
Особенность:Предназначен для TV Vertical Deflection Output

Детальные технические параметры

  • ICBO ≤ 10 мкА при VCB = 120 В, IE = 0.
  • Классификация hFE: H1 (40–80), H2 (60–125).
  • Выводы: 1 — база, 2 — коллектор, 3 — эмиттер (TO‑220‑3LD).
  • Маркировка на корпусе: «C2073» или «C2073‑2»; дополнительно присутствуют коды AYWWZZ.
  • Механическое описание корпуса: Case 340AT; документ 98AON13818G.
  • Изделие без свинца и галогенов.
Примечание: параметры основаны на документации onsemi для KSC2073. Источник: onsemi Datasheet (PDF).

Основные области применения

  • Выход вертикальной развертки телевизоров (TV Vertical Deflection Output).

Совместимые обозначения и альтернативы

Комплементарный транзистор: KSA940 (PNP). Корпусная маркировка самого изделия: «C2073» или «C2073‑2».

Вопросы-ответы (FAQ)

Какое расположение выводов у KSC2073?

Для корпуса TO‑220‑3LD: 1 — база, 2 — коллектор, 3 — эмиттер.

Выдерживает ли транзистор 150 В между коллектором и эмиттером?

Да, BVCEO (минимальное) составляет 150 В при условиях испытания IC = 10 мА, IB = 0.

Каковы максимальная рассеиваемая мощность и рабочая температура перехода?

PC = 25 Вт при TC = 25°C; максимальная температура перехода TJ = 150°C.
