MFRC-522 радиочастотный модуль с карточкой и брелоком (RC522 RFID RF IC)

Страна-производитель: Китай Код товара: 1137
0
Все о товаре
Описание
Характеристики
Отзывы 0
Вопросы1
Рекомендуем
MFRC-522 радиочастотный модуль с карточкой и брелоком (RC522 RFID RF IC)
MFRC-522 радиочастотный модуль с карточкой и брелоком (RC522 RFID RF IC)
MFRC-522 радиочастотный модуль с карточкой и брелоком (RC522 RFID RF IC)
MFRC-522 радиочастотный модуль с карточкой и брелоком (RC522 RFID RF IC)
MFRC-522 радиочастотный модуль с карточкой и брелоком (RC522 RFID RF IC)
MFRC-522 радиочастотный модуль с карточкой и брелоком (RC522 RFID RF IC)
Есть в наличии
Код товара: 1137
75.00 грн
Нашли дешевле?
🚚 Відправка в день замовлення при оформленні до 15:00
-Рабочее напряжение-:3.3 В
-Ток потребления-:13 - 26 мA
-Интерфейс-:SPI
-Рабочая частота-:13.56 MГц
-Дальность связи-:0 - 30 мм
-Размеры-:модуль (60 х 40 мм), карточка (86 х 55 мм), брелок (40 х 30 мм)
-Модель-:MFRC-522
Доставка
Новой почтой в отделения и почтоматы
Новой почтой в отделения и почтоматы
от 80 ₴
ROZETKA Delivery
ROZETKA Delivery
Фиксировано 49 грн
Укрпочтой в отделение по Украине
Укрпочтой в отделение по Украине
от 45 ₴
Meest Почта
Meest Почта
от 49 ₴
Оплата
Оплата картой Оплата картой
Перевод на карточку Перевод на карточку
Оплата на IBAN Оплата на IBAN
Безналичный расчет Безналичный расчет
Наложенный платеж Наложенный платеж
Гарантийные положения
Гарантийные обязательства на товары, которые были паяные, не распространяются
MFRC-522 радиочастотный модуль с карточкой и брелоком (RC522 RFID RF IC)
Код товара: 1137
75.00 грн
Описание

🏷️ MFRC-522 радиочастотный модуль с картой и брелоком (RC522 RFID RF IC)

RFID-модуль 13.56 МГц с интерфейсом SPI и питанием 3.3 В для считывания карт и брелоков на близком расстоянии.

⚡ Быстрый обзор

  • Тип товара: RFID-считыватель/модуль RC522 (MFRC-522) для Arduino и других микроконтроллеров.
  • Рабочая частота: 13.56 МГц.
  • Интерфейс: SPI.
  • Рабочее напряжение: 3.3 В.
  • Дальность связи: 0 - 30 мм.

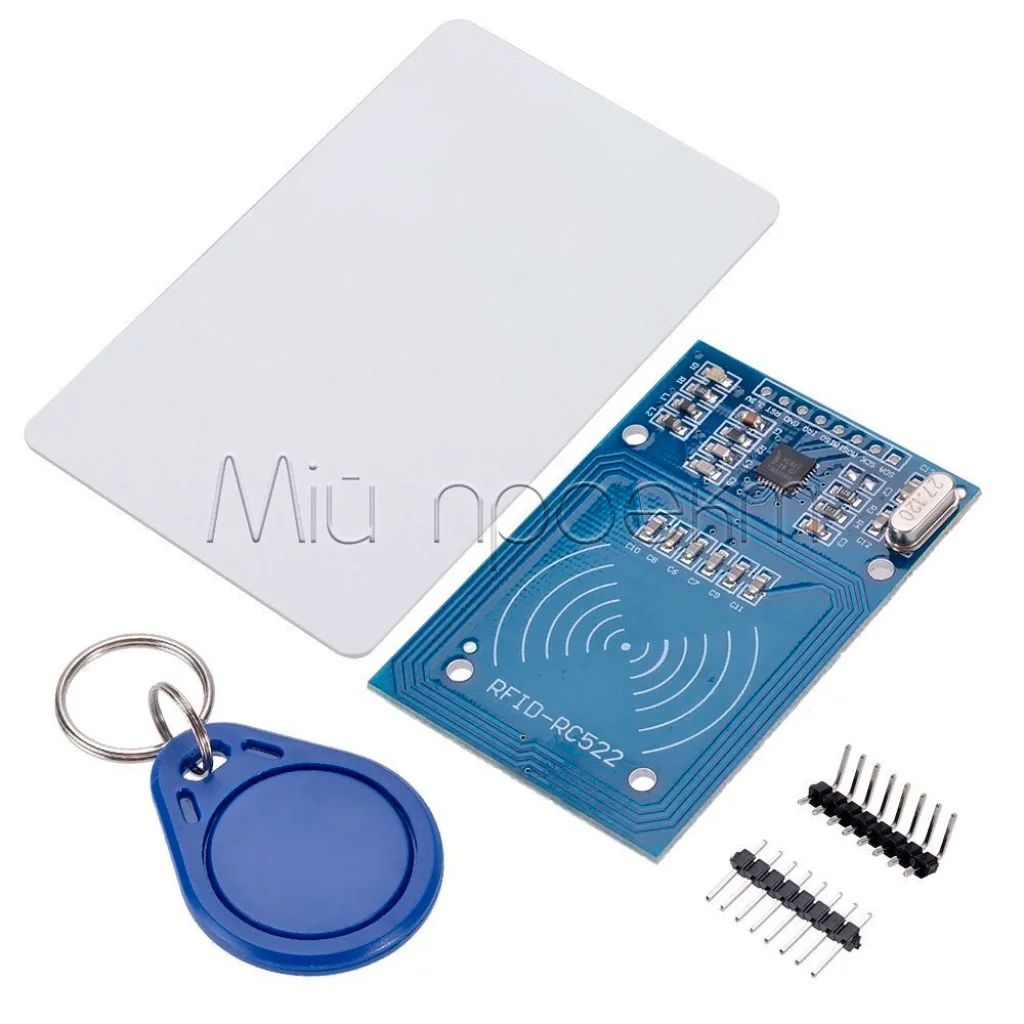

  • Комплектация: модуль + RFID-карта + RFID-брелок.

📖 Общее описание

MFRC-522 (RC522) — радиочастотный RFID-модуль для проектов идентификации и контроля доступа. Работает на частоте 13.56 МГц, питается от 3.3 В и подключается через SPI, что упрощает интеграцию с Arduino и другими микроконтроллерами. В комплекте есть карта и брелок, а модуль считывает UID меток для дальнейшей обработки в вашей программе.

✅ Технические преимущества

  • • Интерфейс SPI — простое и быстрое подключение к микроконтроллеру через стандартные линии SPI.
  • • 13.56 МГц — работа в распространённом диапазоне RFID для карт и брелоков.
  • • Питание 3.3 В — оптимально для современных плат и энергоэффективных применений.
  • • Компактный набор — модуль, карта и брелок сразу готовы для тестирования и прототипирования.

🔧 Где применяется?

Контроль доступа- считывание UID для замков, турникетов и точек входа.

Умный дом- авторизация пользователей в сценариях домашней автоматизации.

Образовательные проекты- обучение работе с RFID и SPI на Arduino.

Учёт и инвентаризация- базовая идентификация меток в прототипах систем учёта.

Прототипирование IoT- быстрая проверка идентификации в макетах устройств.

🧩 Быстрый старт

  1. Шаг 1: Подключите питание модуля только к 3.3V и GND.

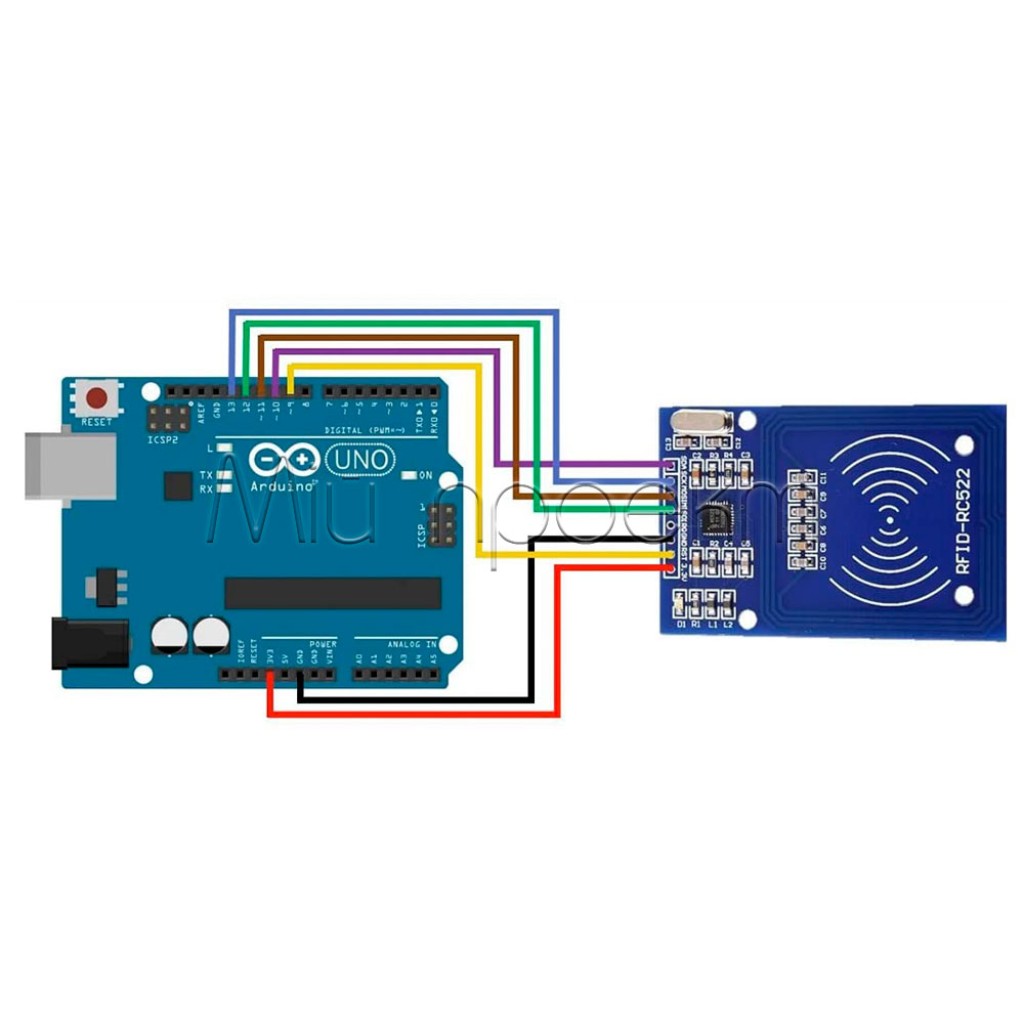

  2. Шаг 2: Соедините модуль по SPI с микроконтроллером (SCK/MOSI/MISO/SS) и подключите RST.
  3. Шаг 3: Установите библиотеку MFRC522 в Arduino IDE через менеджер библиотек.
  4. Шаг 4: Запустите пример DumpInfo, чтобы получить UID карты/брелока.
  5. Шаг 5: После считывания вызывайте PICC_HaltA() для корректного следующего считывания.

📦 Технические характеристики

  • Модель: MFRC-522
  • Рабочая частота: 13.56 MГц
  • Рабочее напряжение: 3.3 В
  • Ток потребления: 13 - 26 мA
  • Дальность связи: 0 - 30 мм
  • Интерфейс: SPI

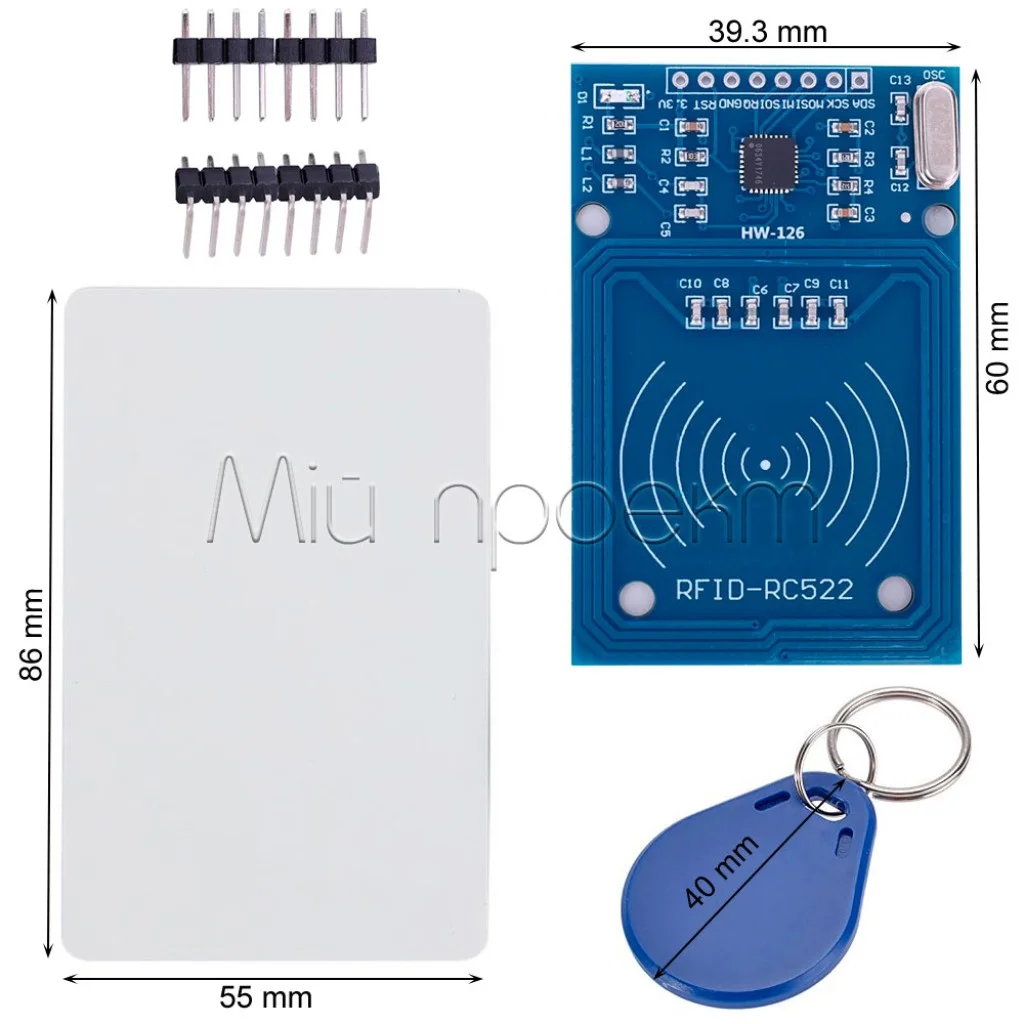

  • Размеры: модуль (60 х 40 мм), карта (86 х 55 мм), брелок (40 х 30 мм)

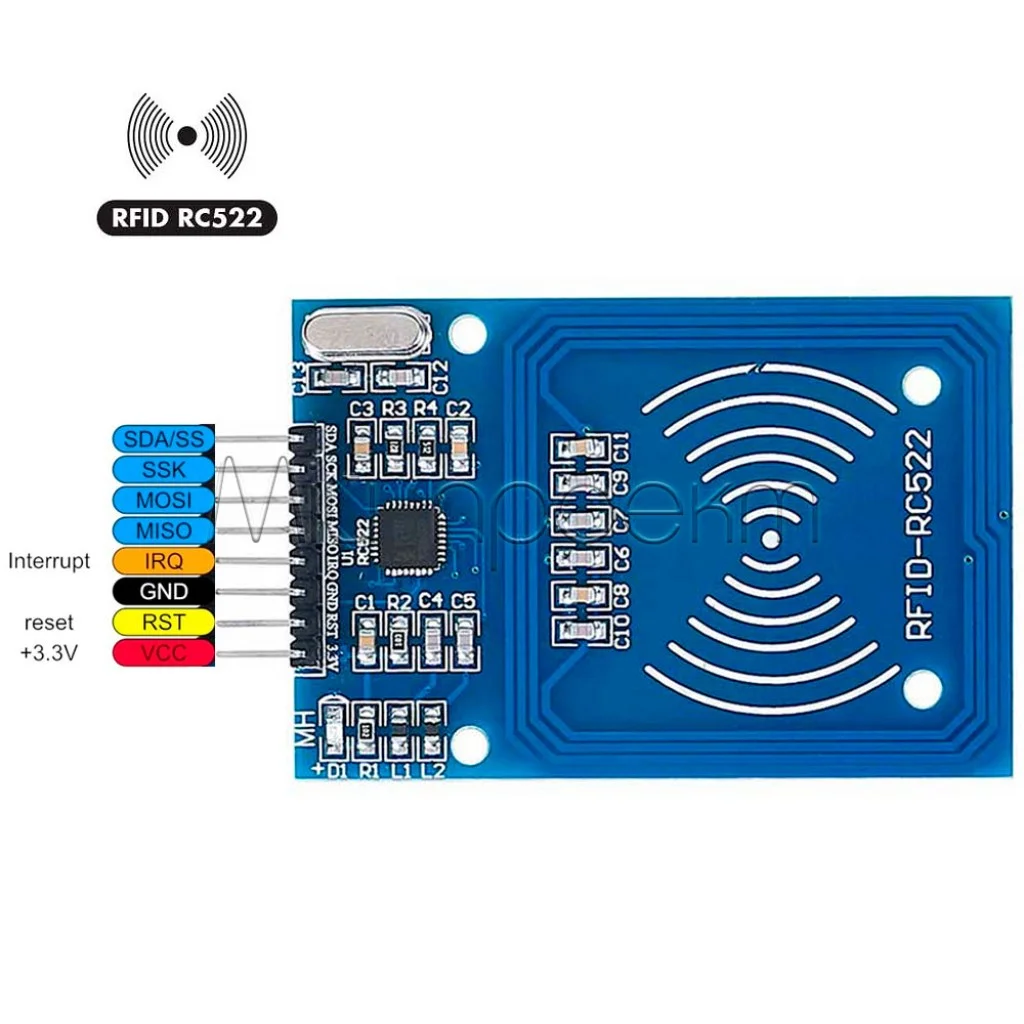

  • Пины подключения: SDA (SS), SCK, MOSI, MISO, RST, GND, 3.3V, IRQ (опционально)
  • Антенна: встроенная PCB антенна
  • Программная поддержка: библиотека MFRC522 для Arduino IDE

⚠️ Важно знать

  • Правильное питание 3.3V — категорически запрещено подключать модуль к 5V выходу Arduino, поскольку это может повредить модуль.
  • Установка библиотеки MFRC522 — для работы с модулем нужно установить библиотеку через менеджер библиотек Arduino IDE.
  • После каждого считывания вызывайте PICC_HaltA() — иначе модуль может не распознать следующую карту до физического удаления предыдущей.
  • Качество соединений SPI — используйте короткие и надёжные провода, чтобы избежать ошибок считывания и нестабильной работы.

❓ FAQ

Q
Можно ли подключать модуль к 5V?
A
Нет. Модуль имеет питание 3.3 В; подключение к 5V может привести к повреждению.
Q
Какой интерфейс используется для подключения?
A
SPI.
Q
Какая рабочая частота модуля?
A
13.56 МГц.
Q
Какова дальность считывания?
A
0 - 30 мм (зависит от условий и размещения метки).
Q
Что есть в комплекте?
A
RFID-модуль MFRC-522 (RC522), RFID-карта и RFID-брелок.
#RFID #RC522 #Arduino #КонтрольДоступа #SPI #MIFARE
Характеристики
-Основные-
-Рабочее напряжение-
3.3 В
-Ток потребления-
13 - 26 мA
-Интерфейс-
SPI
-Рабочая частота-
13.56 MГц
-Дальность связи-
0 - 30 мм
-Дополнительные-
-Размеры-
модуль (60 х 40 мм), карточка (86 х 55 мм), брелок (40 х 30 мм)
-Модель-
MFRC-522
Отзывы

Нет отзывов о данном товаре.

Нет отзывов о данном товаре, станьте первым, оставьте свой отзыв.

Вопросы и ответы
Добавьте вопрос, и мы ответим в ближайшее время.
Оксана
24 апреля 2024 (00:51)

Чи виконуєте паяння елементів rfid модуля?

Ответ:
24 апреля 2024 (09:31)
нажаль нІ
