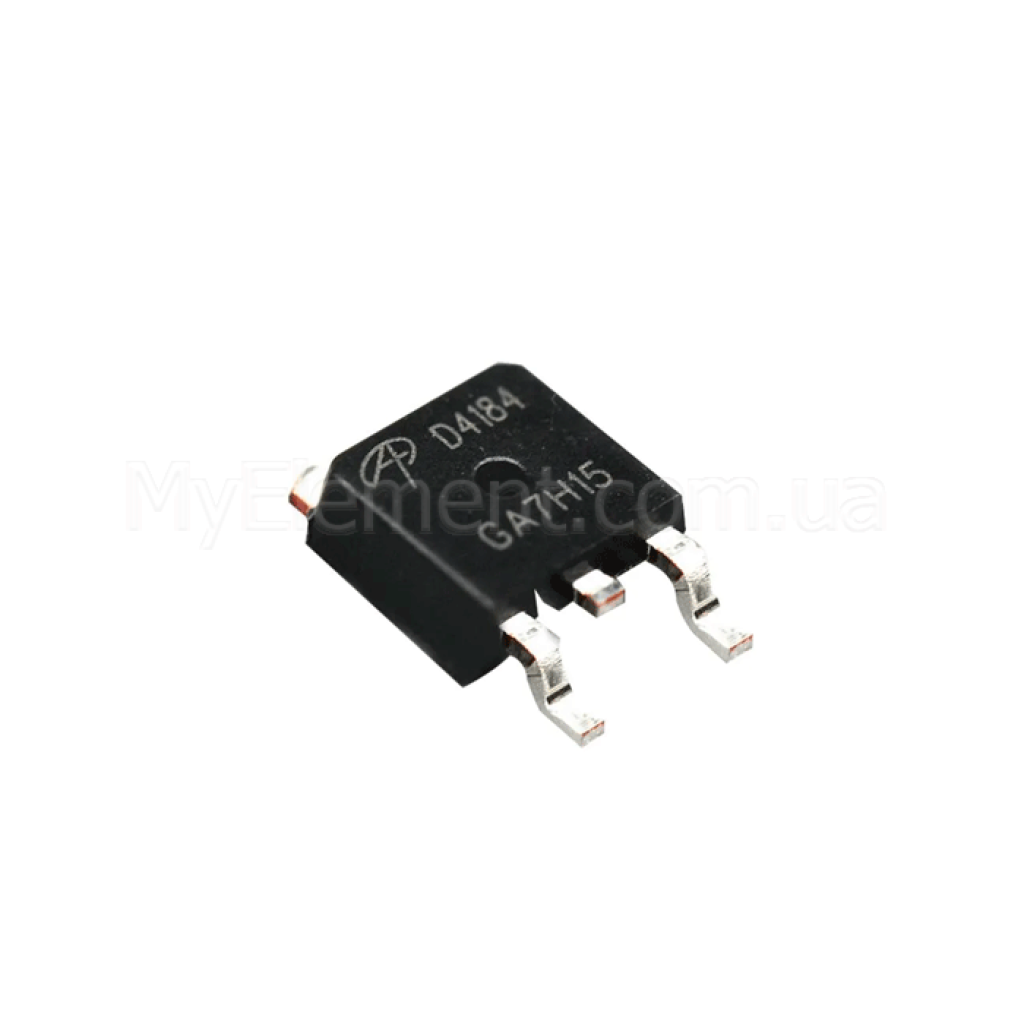

Транзистор AOD4184 SMD TO-252 D4184 50A 40V

Name: Транзистор AOD4184 SMD TO-252 D4184 50A 40V
Brand: Мій Проект
SKU: 5428
Price: 14.00 UAH
Availability: InStock

Країна-виробник: Китай Код товару: 5428

Все про товар

Опис

Характеристики

Відгуки 0

Питання0

Транзистор AOD4184 SMD TO-252 D4184 50A 40V

В наявності

Код товару: 5428

14.00 грн

Знайшли дешевше?

Максимальна напруга:40 V

Максимальний струм:50 A

Опір:12 мОм

Полярність:N-канальний MOSFET

Робоча температура:-55°C ... +155°C

Споживана потужність:до 130 Вт

Тип корпусу:TO-252

Доставка

Новою Поштою у відділення та поштомати

від 80 ₴

ROZETKA Delivery

Фіксована 49грн

Укрпоштою у відділення по Україні

від 45 ₴

Meest Express

від 60 ₴

Оплата

Оплата карткою

Переказ на картку

Оплата на IBAN

Безготівковий розрахунок

Післяплата

Гарантійні положення

Гарантійні зобов'язання на товари, які були паяні, не поширюються

Транзистор AOD4184 SMD TO-252 D4184 50A 40V

Код товару: 5428

14.00 грн

Опис

AOD4184 N-канальний MOSFET TO-252 (DPAK)

Потужний N-канальний MOSFET 40 В / 50 А з дуже низьким опором каналу, оптимізований для високострумових навантажень і низьких втрат при комутації.

Основні переваги

Низький RDS(on)

До 7 мОм при VGS=10 В і до 9.5 мОм при VGS=4.5 В — мінімальні втрати провідності.

Висока струмова здатність

Безперервний струм до 50 А (TC=25°C) і імпульсний до 120 А — запас для пікових навантажень.

Підтримка низької напруги керування

Нормований опір при VGS=4.5 В, що спрощує керування від логічних рівнів.

Теплостійкість і відведення тепла

Макс. температура переходу до 175°C; низький RθJC до 2.4 °C/Вт у корпусі TO‑252.

Ключові характеристики

Тип	N-канальний MOSFET
Корпус	TO-252 (DPAK)
VDS (макс.)	40 В
VGS (макс.)	±20 В
ID безперервний (TC=25°C)	50 А
ID безперервний (TC=100°C)	40 А
ID безперервний (TA=25°C)	13 А
ID (імпульсний)	120 А
RDS(on) @ VGS=10 В, ID=20 А	до 7 мОм
RDS(on) @ VGS=4.5 В, ID=15 А	до 9.5 мОм
Qg (тип.) @ 10 В	27 нКл
Ciss / Coss / Crss (тип.)	1500 пФ / 215 пФ / 135 пФ
VSD (тип.)	0.7 В
IS (макс. струм діода)	20 А
trr / Qrr (тип.)	29 нс / 26 нКл
PD (TC=25°C)	50 Вт
PD (TC=100°C)	25 Вт
RθJC (тип./макс.)	2.4 / 3 °C/Вт
RθJA (усталений режим, тип./макс.)	44 / 55 °C/Вт
Діапазон температур TJ, TSTG	−55…+175 °C

Детальні технічні параметри

Порогова напруга затвора VGS(th): 1.7…2.6 В (тип. 2.1 В), при ID=250 мА.
Струм витоку при нульовій напрузі на затворі IDSS: до 1 мкА (VDS=40 В, VGS=0 В).
Струм витоку через затвор IGSS: до ±100 нА (VDS=0 В, VGS=±20 В).
Заряд затвора Qg (тип.): 27 нКл @ 10 В; 14 нКл @ 4.5 В.
Заряд Qgd / Qgs (тип.): 6 нКл / 5 нКл.
Часи комутації (тип.): tD(on)=6 нс, tr=17 нс, tD(off)=30 нс, tf=17 нс (VGS=10 В, VDS=20 В, ID=20 А, RL=1 Ω, RGEN=3 Ω).
Параметри діода: VSD тип. 0.7 В при IS=1 А; IS безперервний до 20 А; trr тип. 29 нс, Qrr тип. 26 нКл (IF=20 А, dI/dt=100 А/мкс).
Стійкість до лавинного режиму: IAS до 35 А; EAS (L=0.1 мГн) до 61 мДж.
Теплові параметри: RθJA (усталений) тип. 44 °C/Вт; RθJA (t≤10 с) тип. 18 °C/Вт.
Монтажний корпус: TO‑252 (DPAK), виводи G‑S‑D; підкладка/лапка — стік (D).

Примітка: параметри базуються на документації Alpha & Omega Semiconductor для AOD4184A. Джерело: Alpha & Omega Semiconductor Datasheet (PDF).

Основні сфери застосування

Високострумові ключові каскади з низькими втратами.
Загальні силові комутатори постійного струму.
Вузли, що потребують швидкої комутації при невеликому Qg.

Сумісні позначення та альтернативи

Під добір повних аналогів орієнтуйтесь на ключові критерії даташиту: корпус TO‑252, VDS=40 В, ID=50 А, RDS(on) ≤ 10 мОм та TJ до 175°C. У номенклатурі виробника присутні близькі варіанти тієї ж серії в інших корпусах (наприклад, AOx4184), підбір залежить від вимог до розсіювання тепла та розведення плати.

Питання-відповіді (FAQ)

Чи можна керувати від 5 В логіки?

Так. Даташит нормує RDS(on) при VGS=4.5 В (до 9.5 мОм), що сумісно з 5‑вольтовими драйверами.

Яка макс. напруга між затвором і джерелом?

±20 В за абсолютними граничними параметрами.

Яка реальна теплова потужність, що розсіюється?

50 Вт при TC=25°C (25 Вт при TC=100°C); у повітрі (TA=25°C) — до 2.3 Вт, залежно від плати (RθJA).
